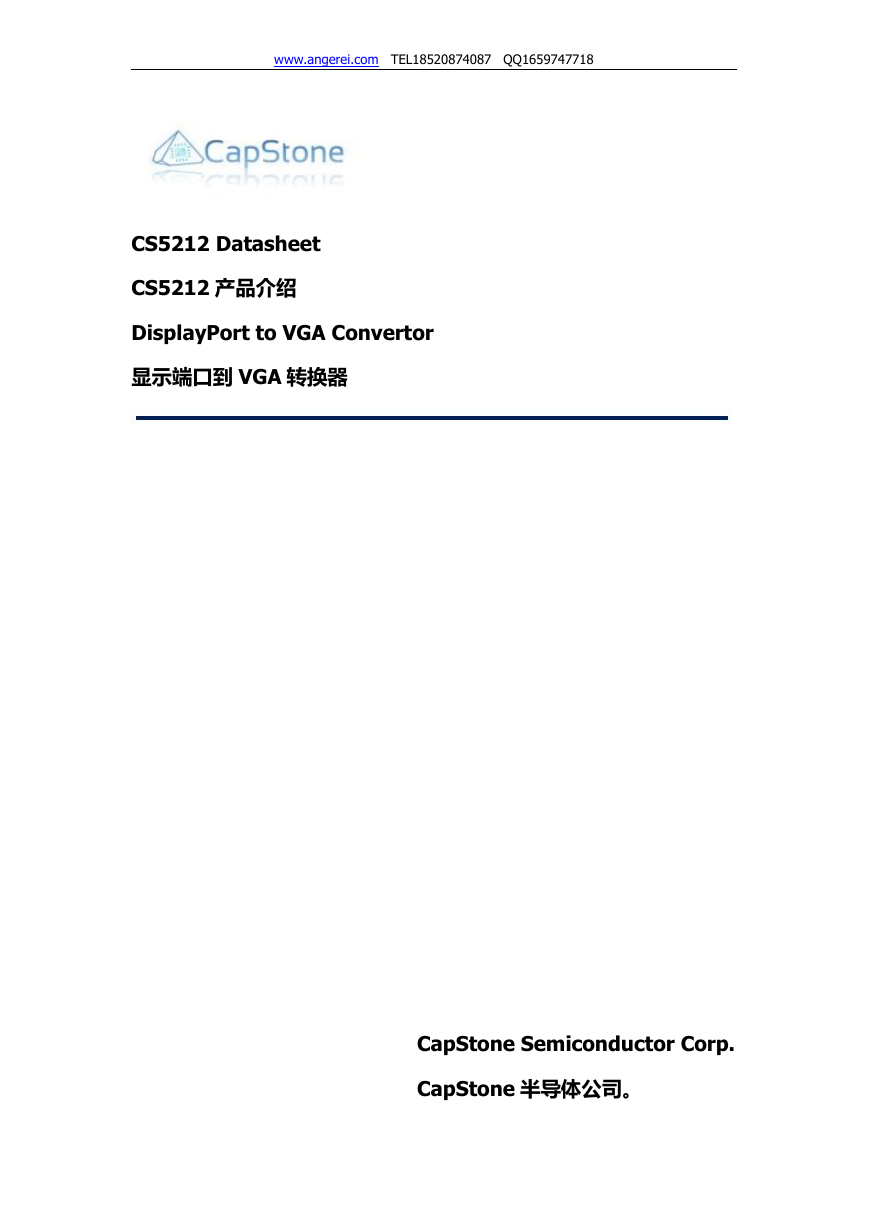

    www.angerei.com TEL18520874087 QQ1659747718 CS5212 Datasheet CS5212 产品介绍 DisplayPort to VGA Convertor 显示端口到 VGA 转换器 CapStone Semiconductor Corp. CapStone 半导体公司。

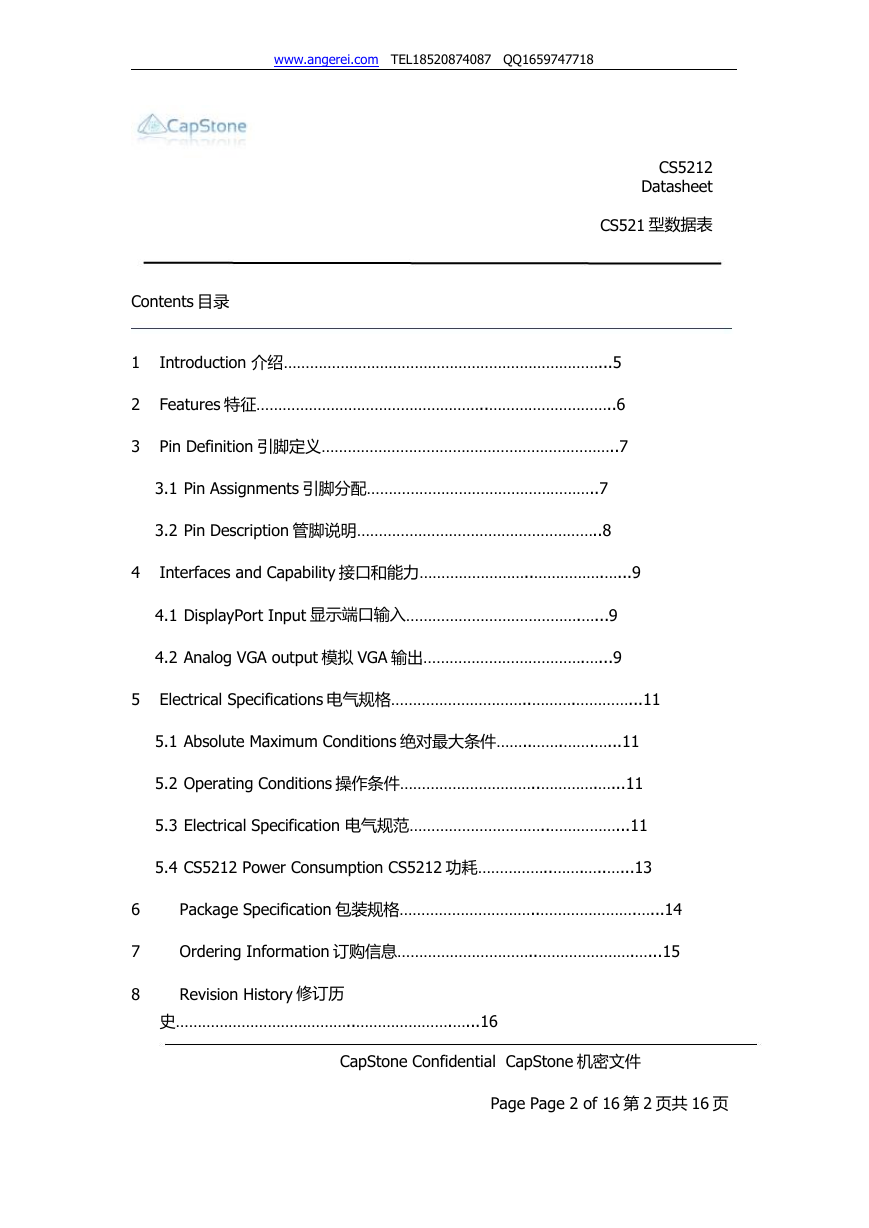

    www.angerei.com TEL18520874087 QQ1659747718 CS5212 Datasheet CS521 型数据表 Contents 目录 1 2 3 Introduction 介绍………………………………………………………………...5 Features 特征……………………………………………..………………………..6 Pin Definition 引脚定义…………………………………………………………..7 3.1 Pin Assignments 引脚分配……………………………………………..7 3.2 Pin Description 管脚说明………………………………………………..8 4 Interfaces and Capability 接口和能力……………………..…………….…...9 4.1 DisplayPort Input 显示端口输入………………………………….…...9 4.2 Analog VGA output 模拟 VGA 输出……………………………….…...9 5 Electrical Specifications 电气规格…………………………..……….…………...11 5.1 Absolute Maximum Conditions 绝对最大条件……..…….…….…...11 5.2 Operating Conditions 操作条件…………………………..………….…...11 5.3 Electrical Specification 电气规范…………………………..……………...11 5.4 CS5212 Power Consumption CS5212 功耗……………..…….…..…...13 6 7 8 Package Specification 包装规格…………………………..………………….…...14 Ordering Information 订购信息…………………………..………………….…...15 Revision History 修订历 史…………………………………..………………….…...16 CapStone Confidential CapStone 机密文件 Page Page 2 of 16 第 2 页共 16 页

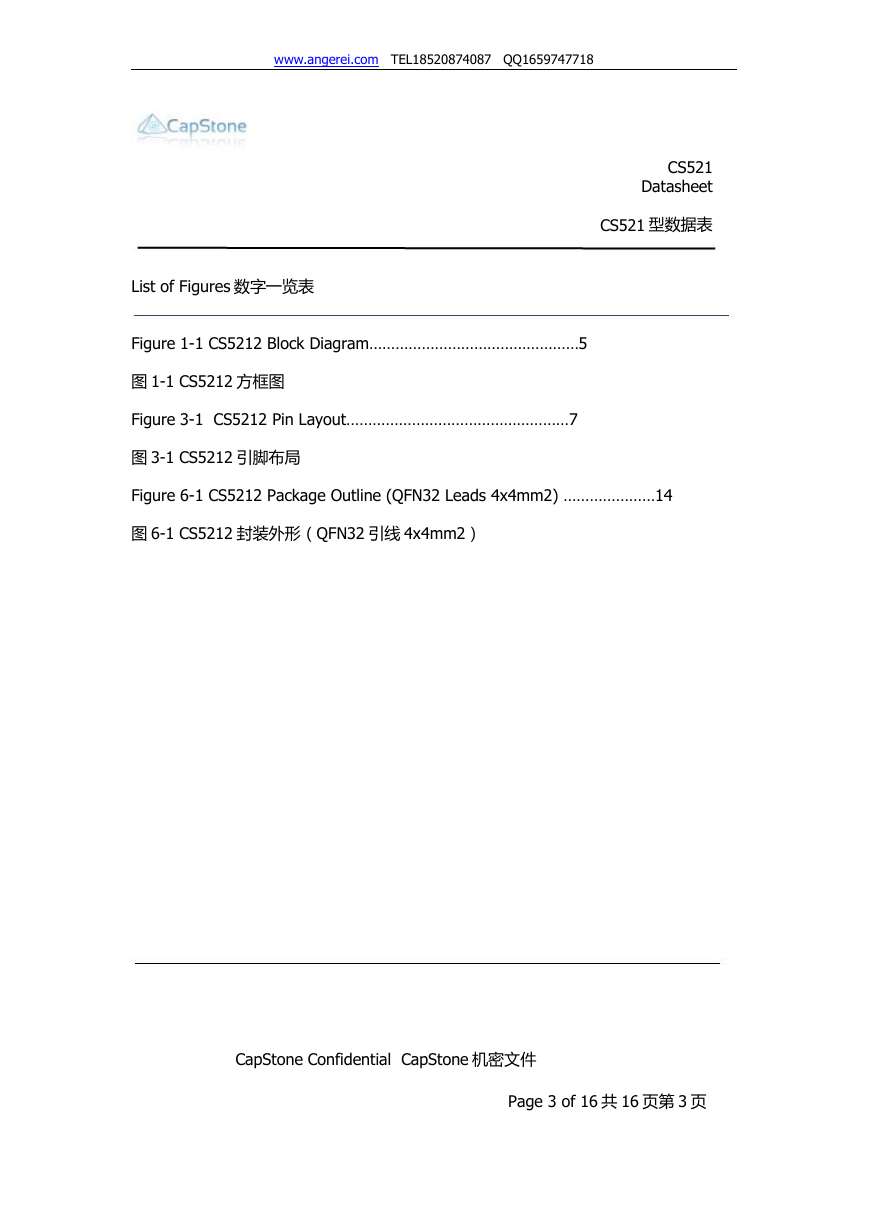

    www.angerei.com TEL18520874087 QQ1659747718 CS521 Datasheet CS521 型数据表 List of Figures 数字一览表 Figure 1-1 CS5212 Block Diagram…………………………………………5 图 1-1 CS5212 方框图 Figure 3-1 CS5212 Pin Layout……………………………………………7 图 3-1 CS5212 引脚布局 Figure 6-1 CS5212 Package Outline (QFN32 Leads 4x4mm2) …………………14 图 6-1 CS5212 封装外形（QFN32 引线 4x4mm2） CapStone Confidential CapStone 机密文件 Page 3 of 16 共 16 页第 3 页

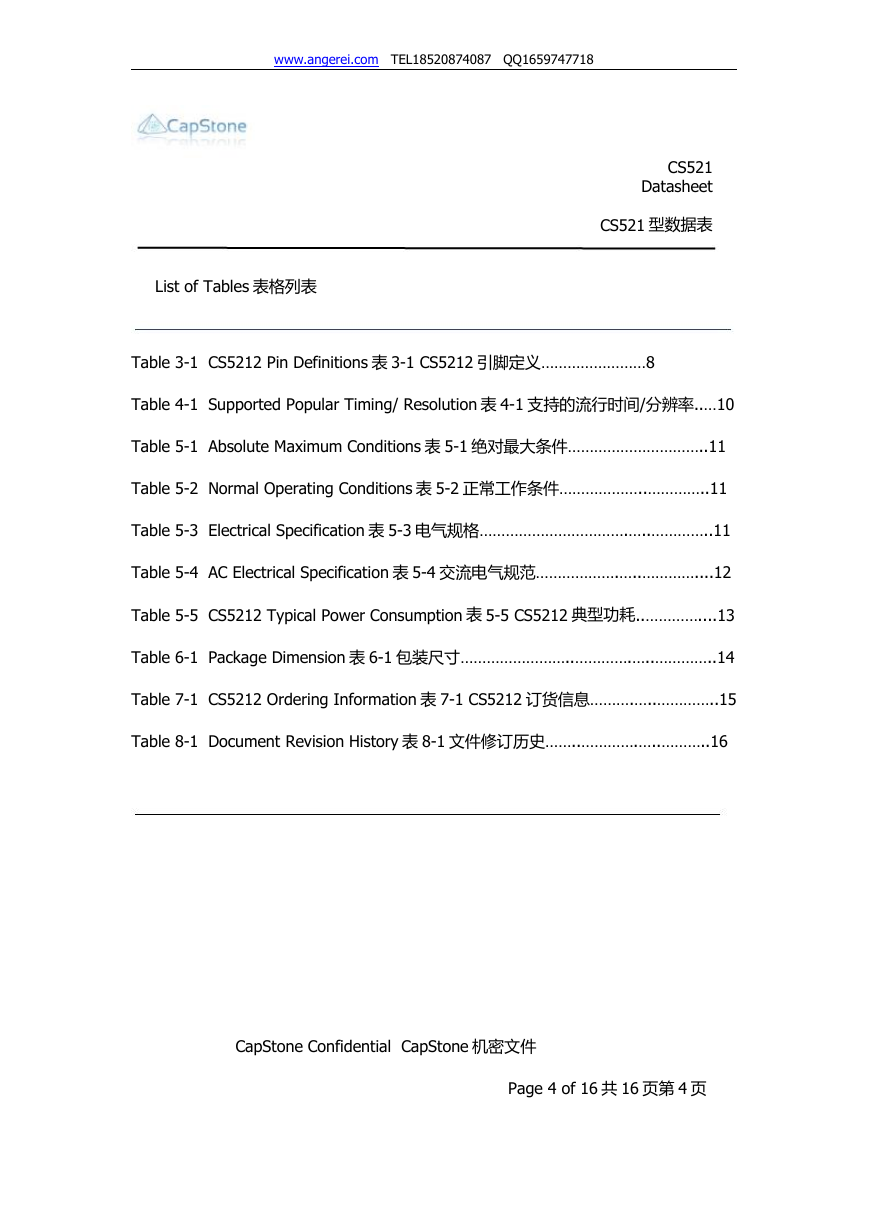

    www.angerei.com TEL18520874087 QQ1659747718 CS521 Datasheet CS521 型数据表 List of Tables 表格列表 Table 3-1 CS5212 Pin Definitions 表 3-1 CS5212 引脚定义……………………8 Table 4-1 Supported Popular Timing/ Resolution 表 4-1 支持的流行时间/分辨率..…10 Table 5-1 Absolute Maximum Conditions 表 5-1 绝对最大条件…………………………..11 Table 5-2 Normal Operating Conditions 表 5-2 正常工作条件………………..…………..11 Table 5-3 Electrical Specification 表 5-3 电气规格…………………………….…..…………..11 Table 5-4 AC Electrical Specification 表 5-4 交流电气规范……………….…..…………....12 Table 5-5 CS5212 Typical Power Consumption 表 5-5 CS5212 典型功耗..…………....13 Table 6-1 Package Dimension 表 6-1 包装尺寸……………………..………….…..…………..14 Table 7-1 CS5212 Ordering Information 表 7-1 CS5212 订货信息……….…..…………..15 Table 8-1 Document Revision History 表 8-1 文件修订历史……..………….…..………..16 CapStone Confidential CapStone 机密文件 Page 4 of 16 共 16 页第 4 页

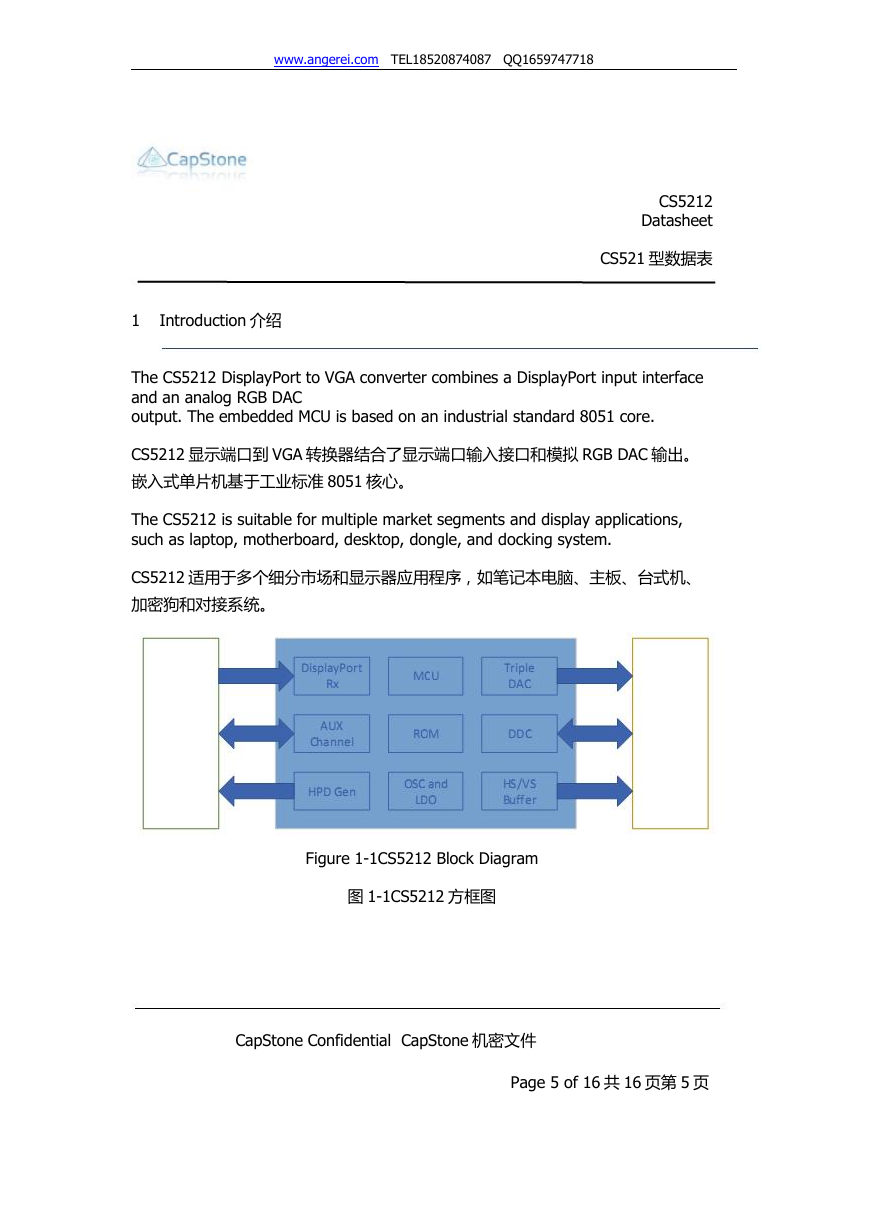

    www.angerei.com TEL18520874087 QQ1659747718 CS5212 Datasheet CS521 型数据表 1 Introduction 介绍 The CS5212 DisplayPort to VGA converter combines a DisplayPort input interface and an analog RGB DAC output. The embedded MCU is based on an industrial standard 8051 core. CS5212 显示端口到 VGA 转换器结合了显示端口输入接口和模拟 RGB DAC 输出。 嵌入式单片机基于工业标准 8051 核心。 The CS5212 is suitable for multiple market segments and display applications, such as laptop, motherboard, desktop, dongle, and docking system. CS5212 适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、 加密狗和对接系统。 Figure 1-1CS5212 Block Diagram 图 1-1CS5212 方框图 CapStone Confidential CapStone 机密文件 Page 5 of 16 共 16 页第 5 页
    www.angerei.com TEL18520874087 QQ1659747718 CS5212 Datasheet CS521 型数据表 2 Features 特征 General 总则 2-lane VESA DisplayPort v1.1 compliant receiver 通道 VESA DisplayPort v1.1 兼容接收机 VGA output interface, DAC speed up to 210-MHz, 8-bitVGA 输出接口， DAC 速度高达 210MHz，8 位 Max. resolution up to 1920x1200x60 (RB, reduced blanking) with 24-bit color depth, 1920x1440x60 (RB, reduced blanking) with 18-bit color depth, or 2048x1152x60 (RB, reduced blanking) with 24-bit color depth, or 2048x1536x60 (RB, reduced blanking) with 18-bit color depth. 最大分辨率高 达 1920x1200x60（RB，缩小消隐），24 位色深，1920x1440x60（RB，缩小 消隐），或 2048x152x60（RB，缩小消隐），24 位色深，2048x1536x60 （RB，缩小消隐），18 位色深。 Embedded oscillator and there's no need for the external crystal 内置振荡 器，不需要外部晶体 Embedded linear dropout regulator (LDO) 嵌入式线性压降调节器（LDO） Embedded MCU 嵌入式微控制器 Embedded EDID (CS5212 will response EDID if terminal devgice doesn't have it) 嵌入式 EDID（如果终端设备没有，CS5212 将响应 EDID） Embedded V-sync/H-sync 5V buffer 嵌入式 V-sync/H-sync 5V 缓冲器 Support EEPROM Free mode by using the internal pre-blew ROM 使用 内部预吹 ROM 支持 EEPROM 自由模式 nternal power-on-reset (POR) 内部电源开启（POR） QFN32 4x4 packageQFN32 4x4 包

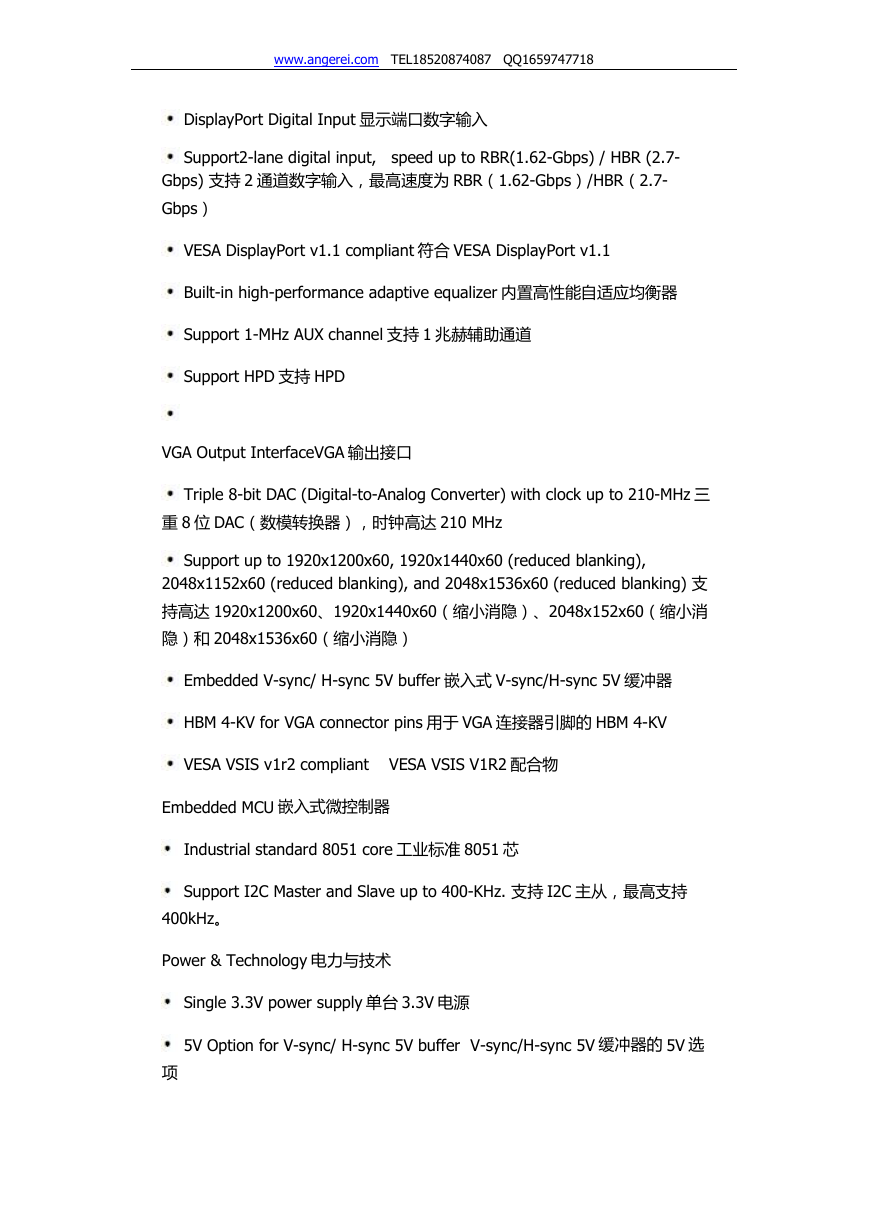

    www.angerei.com TEL18520874087 QQ1659747718 DisplayPort Digital Input 显示端口数字输入 Support2-lane digital input, speed up to RBR(1.62-Gbps) / HBR (2.7- Gbps) 支持 2 通道数字输入，最高速度为 RBR（1.62-Gbps）/HBR（2.7- Gbps） VESA DisplayPort v1.1 compliant 符合 VESA DisplayPort v1.1 Built-in high-performance adaptive equalizer 内置高性能自适应均衡器 Support 1-MHz AUX channel 支持 1 兆赫辅助通道 Support HPD 支持 HPD VGA Output InterfaceVGA 输出接口 Triple 8-bit DAC (Digital-to-Analog Converter) with clock up to 210-MHz 三 重 8 位 DAC（数模转换器），时钟高达 210 MHz Support up to 1920x1200x60, 1920x1440x60 (reduced blanking), 2048x1152x60 (reduced blanking), and 2048x1536x60 (reduced blanking) 支 持高达 1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消 隐）和 2048x1536x60（缩小消隐） Embedded V-sync/ H-sync 5V buffer 嵌入式 V-sync/H-sync 5V 缓冲器 HBM 4-KV for VGA connector pins 用于 VGA 连接器引脚的 HBM 4-KV VESA VSIS v1r2 compliant VESA VSIS V1R2 配合物 Embedded MCU 嵌入式微控制器 Industrial standard 8051 core 工业标准 8051 芯 Support I2C Master and Slave up to 400-KHz. 支持 I2C 主从，最高支持 400kHz。 Power & Technology 电力与技术 Single 3.3V power supply 单台 3.3V 电源 5V Option for V-sync/ H-sync 5V buffer V-sync/H-sync 5V 缓冲器的 5V 选 项

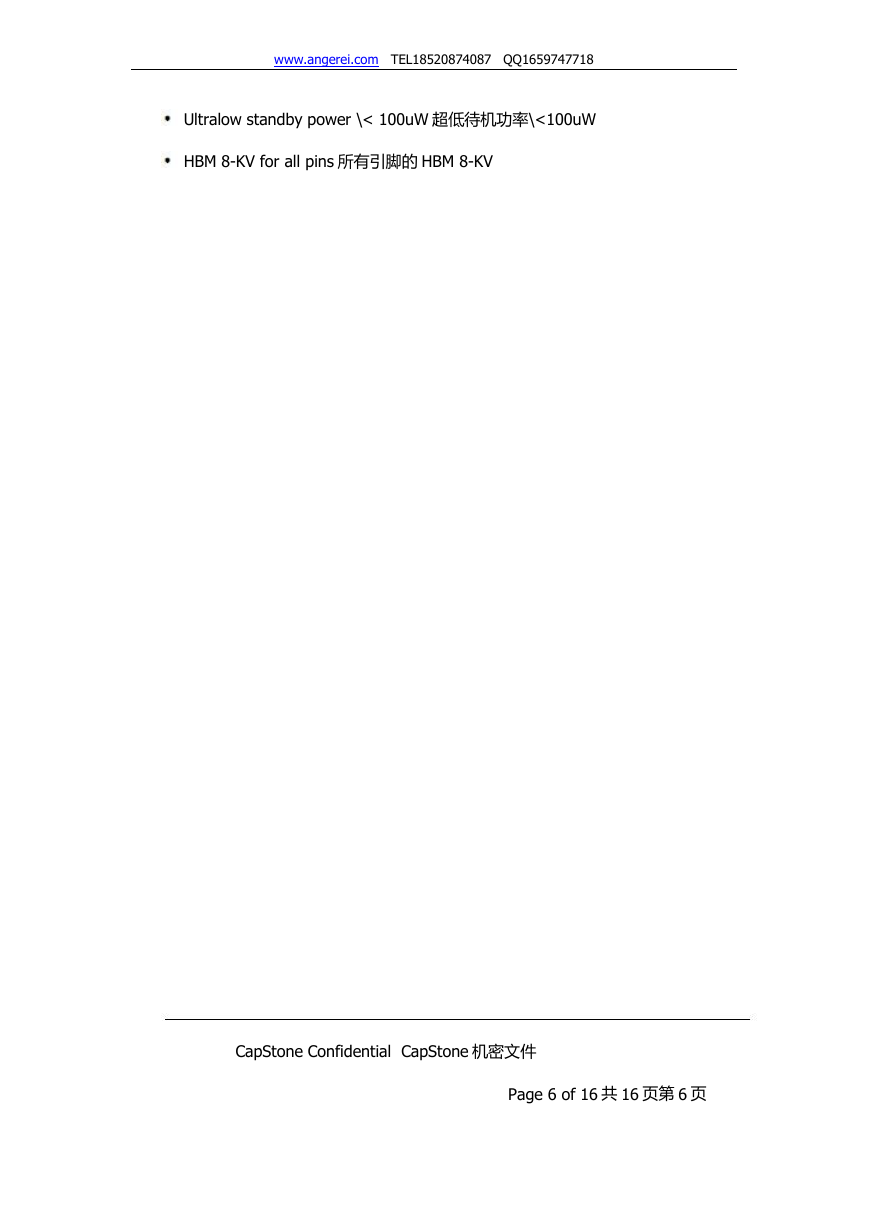

    www.angerei.com TEL18520874087 QQ1659747718 Ultralow standby power \< 100uW 超低待机功率\<100uW HBM 8-KV for all pins 所有引脚的 HBM 8-KV CapStone Confidential CapStone 机密文件 Page 6 of 16 共 16 页第 6 页
