GA-A55-S3P
使用手册
Rev. 2001
12MSC-A55S3P-2001R
-
G
A
A
5
5
-
S
3
P
M
o
t
h
e
r
b
o
a
r
d
F
e
b
.
1
,
2
0
1
2
F
e
b
.
1
,
2
0
1
2
-
G
A
A
5
5
-
S
3
P
M
o
t
h
e
r
b
o
a
r
d
版权
© 2012年,技嘉科技股份有限公司,版权所有。
本使用手册所提及的商标与名称,均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护,所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息,技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时,恕不另行通知。
未事先经由技嘉书面允许,不得以任何形式复制、修改、转载、传播或出版
本使用手册内容。
为了协助您使用技嘉主板,请仔细阅读【使用手册】。
产品相关信息,请至网站查询:http://www.gigabyte.cn/

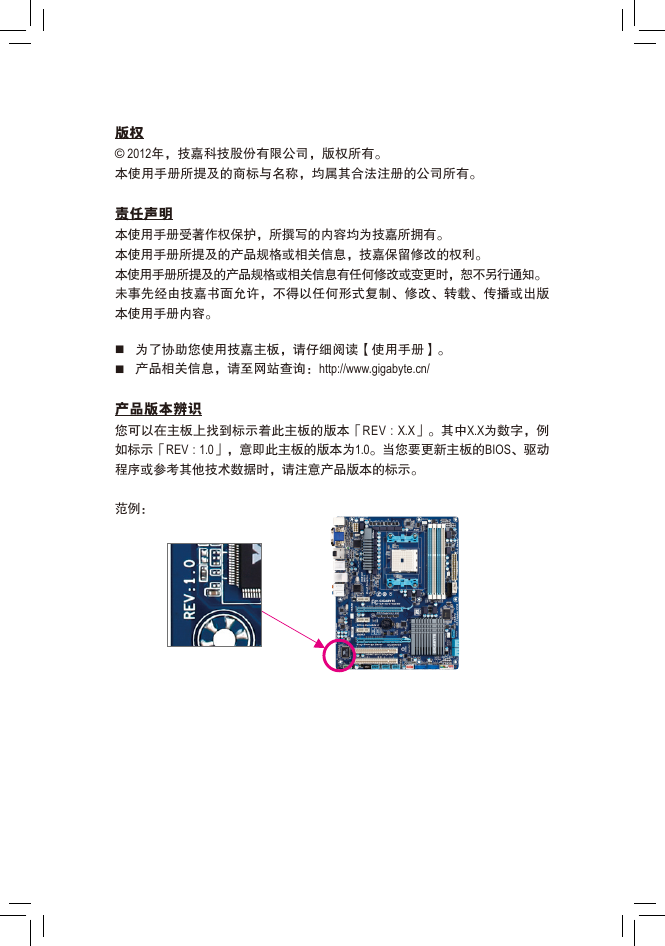

产品版本辨识
您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字,例
如标示「REV : 1.0」,意即此主板的版本为1.0。当您要更新主板的BIOS、驱动
程序或参考其他技术数据时,请注意产品版本的标示。
范例:

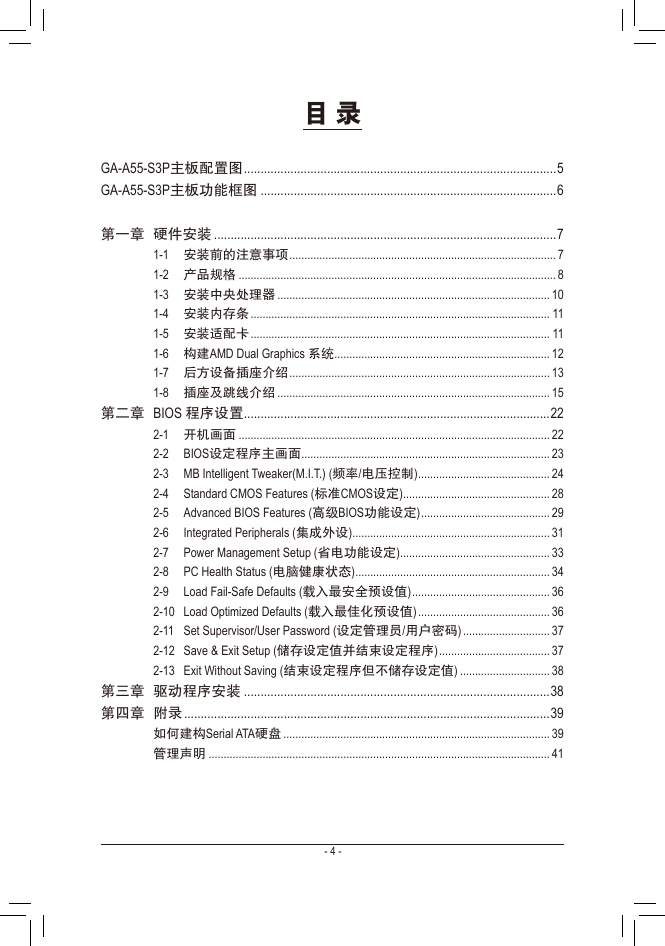

目 录
GA-A55-S3P主板配置图 ..............................................................................................5
GA-A55-S3P主板功能框图 .........................................................................................6
第一章 硬件安装 .......................................................................................................7
1-1 安装前的注意事项 ......................................................................................... 7
1-2 产品规格 .......................................................................................................... 8
1-3 安装中央处理器 ........................................................................................... 10
1-4 安装内存条 .................................................................................................... 11
1-5 安装适配卡 .................................................................................................... 11
1-6 构建AMD Dual Graphics 系统 ........................................................................ 12
1-7 后方设备插座介绍 ....................................................................................... 13
1-8 插座及跳线介绍 ........................................................................................... 15
第二章 BIOS 程序设置 ............................................................................................22
2-1 开机画面 ........................................................................................................ 22
2-2 BIOS设定程序主画面 ................................................................................... 23
2-3 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) ............................................ 24
2-4 Standard CMOS Features (标准CMOS设定) ................................................. 28
2-5 Advanced BIOS Features (高级BIOS功能设定) ........................................... 29
2-6
Integrated Peripherals (集成外设) .................................................................. 31
2-7 Power Management Setup (省电功能设定) .................................................. 33
2-8 PC Health Status (电脑健康状态) ................................................................. 34
2-9 Load Fail-Safe Defaults (载入最安全预设值) .............................................. 36
2-10 Load Optimized Defaults (载入最佳化预设值) ............................................ 36
2-11 Set Supervisor/User Password (设定管理员/用户密码) ............................. 37
2-12 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 37
2-13 Exit Without Saving (结束设定程序但不储存设定值) .............................. 38
第三章 驱动程序安装 ............................................................................................38
第四章 附录 ..............................................................................................................39
如何建构Serial ATA硬盘 ......................................................................................... 39
管理声明 .................................................................................................................. 41
- 4 -

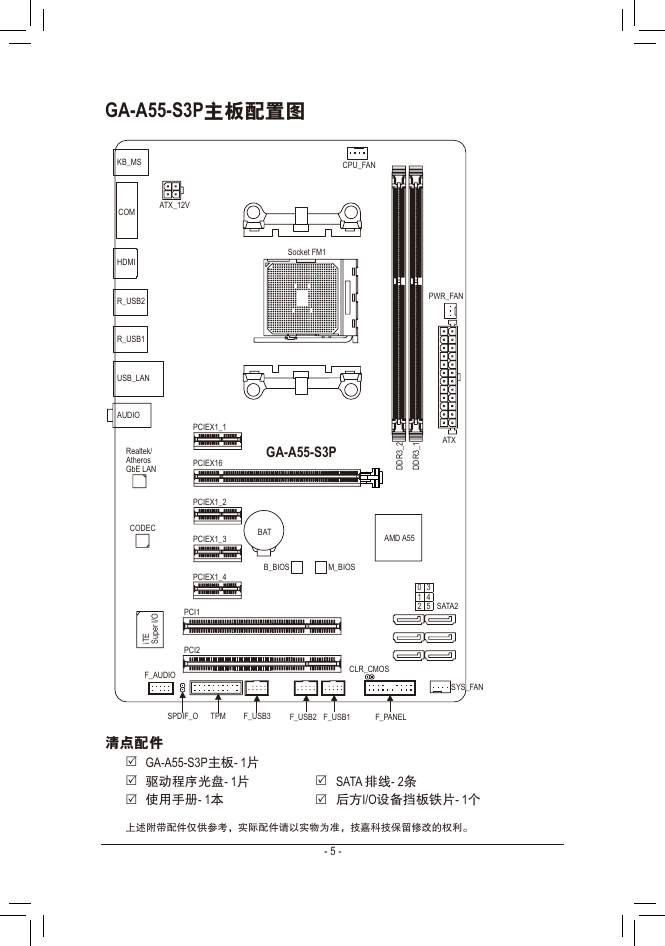

GA-A55-S3P主板配置图
ATX_12V
CPU_FAN
Socket FM1
PWR_FAN
KB_MS
COM
HDMI
R_USB2
R_USB1
USB_LAN
AUDIO
Realtek/
Atheros
GbE LAN
CODEC
O
/
I
r
e
p
u
S
E
T
i
GA-A55-S3P
ATX
2
_
3
R
D
D
1
_
3
R
D
D
BAT
AMD A55
B_BIOS
M_BIOS
0 3
1 4
2 5
SATA2
PCIEX1_1
PCIEX16
PCIEX1_2
PCIEX1_3
PCIEX1_4
PCI1
PCI2
F_AUDIO
CLR_CMOS
SYS_FAN
SPDIF_O
TPM
F_USB3
F_USB2 F_USB1
F_PANEL
清点配件
5 GA-A55-S3P主板- 1片
5 驱动程序光盘- 1片
5 使用手册- 1本
5 SATA 排线- 2条
5 后方I/O设备挡板铁片- 1个
上述附带配件仅供参考,实际配件请以实物为准,技嘉科技保留修改的权利。
- 5 -

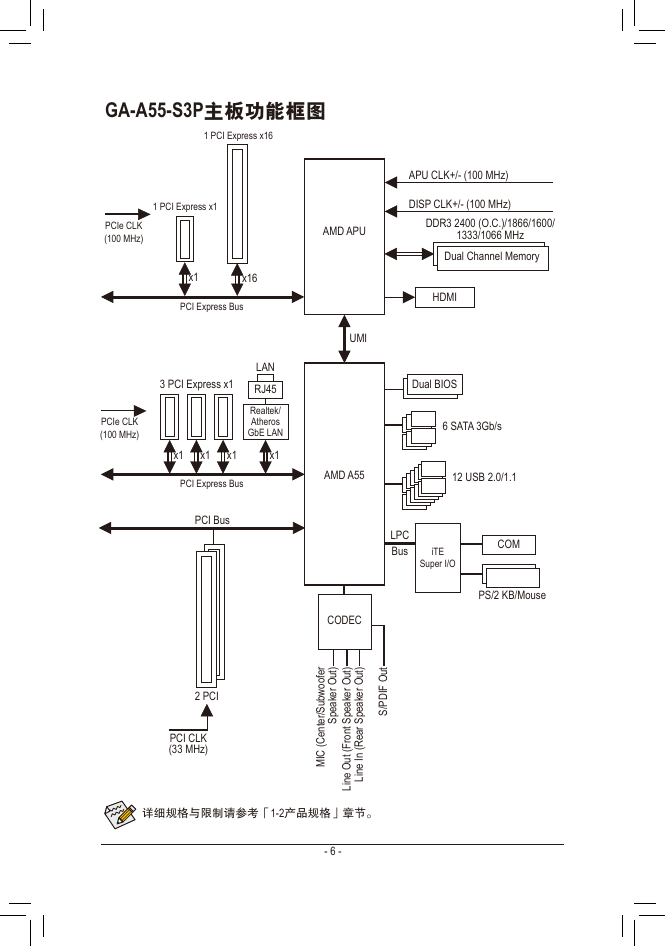

GA-A55-S3P主板功能框图
1 PCI Express x16
1 PCI Express x1
PCIe CLK
(100 MHz)
x1
x16
PCI Express Bus
LAN
RJ45
Realtek/
Atheros
GbE LAN
x1
3 PCI Express x1
x1
x1
x1
PCI Express Bus
PCI Bus
PCIe CLK
(100 MHz)
2 PCI
PCI CLK
(33 MHz)
AMD APU
UMI
APU CLK+/- (100 MHz)
DISP CLK+/- (100 MHz)
DDR3 2400 (O.C.)/1866/1600/
1333/1066 MHz
Dual Channel Memory
HDMI
Dual BIOS
6 SATA 3Gb/s
AMD A55
12 USB 2.0/1.1
LPC
Bus
iTE
Super I/O
COM
PS/2 KB/Mouse
CODEC
)
t
u
O
)
t
u
O
)
t
u
O
r
e
k
a
e
p
S
r
e
k
a
e
p
S
r
e
k
a
e
p
S
t
u
O
F
D
P
S
/
I
r
e
f
o
o
w
b
u
S
/
r
e
t
n
e
C
(
I
C
M
r
a
e
R
(
n
I
e
n
L
i
t
n
o
r
F
(
t
u
O
e
n
L
i
详细规格与限制请参考「1-2产品规格」章节。
- 6 -

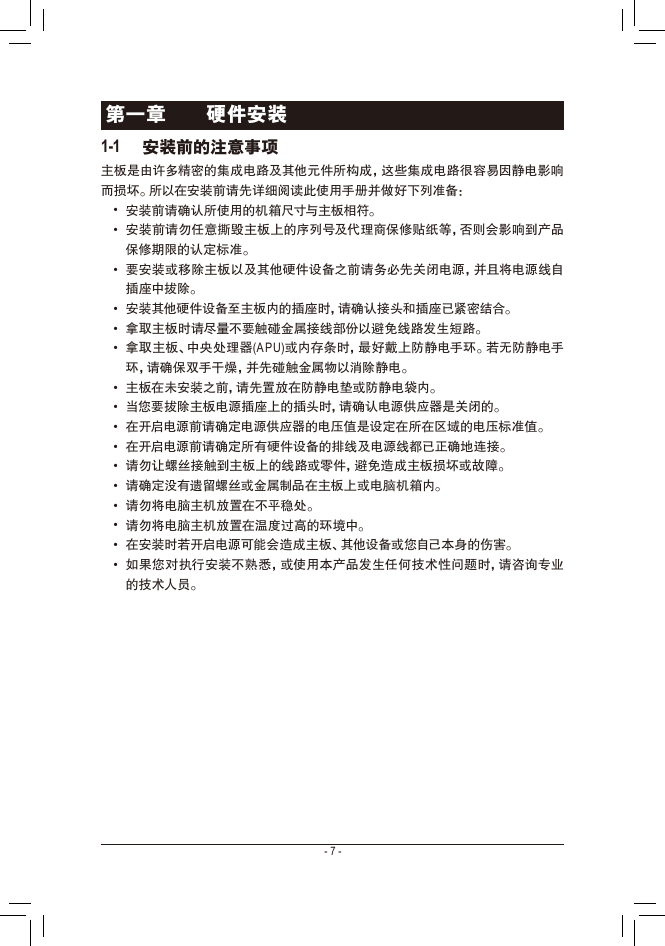

第一章 硬件安装
1-1 安装前的注意事项
主板是由许多精密的集成电路及其他元件所构成,这些集成电路很容易因静电影响
而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备:
• 安装前请确认所使用的机箱尺寸与主板相符。
• 安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等,否则会影响到产品
保修期限的认定标准。
• 要安装或移除主板以及其他硬件设备之前请务必先关闭电源,并且将电源线自
插座中拔除。
• 安装其他硬件设备至主板内的插座时,请确认接头和插座已紧密结合。
• 拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。
• 拿取主板、中央处理器(APU)或内存条时,最好戴上防静电手环。若无防静电手
环,请确保双手干燥,并先碰触金属物以消除静电。
• 主板在未安装之前,请先置放在防静电垫或防静电袋内。
• 当您要拔除主板电源插座上的插头时,请确认电源供应器是关闭的。
• 在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。
• 在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
• 请勿让螺丝接触到主板上的线路或零件,避免造成主板损坏或故障。
• 请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
• 请勿将电脑主机放置在不平稳处。
• 请勿将电脑主机放置在温度过高的环境中。
• 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
• 如果您对执行安装不熟悉,或使用本产品发生任何技术性问题时,请咨询专业
的技术人员。
- 7 -

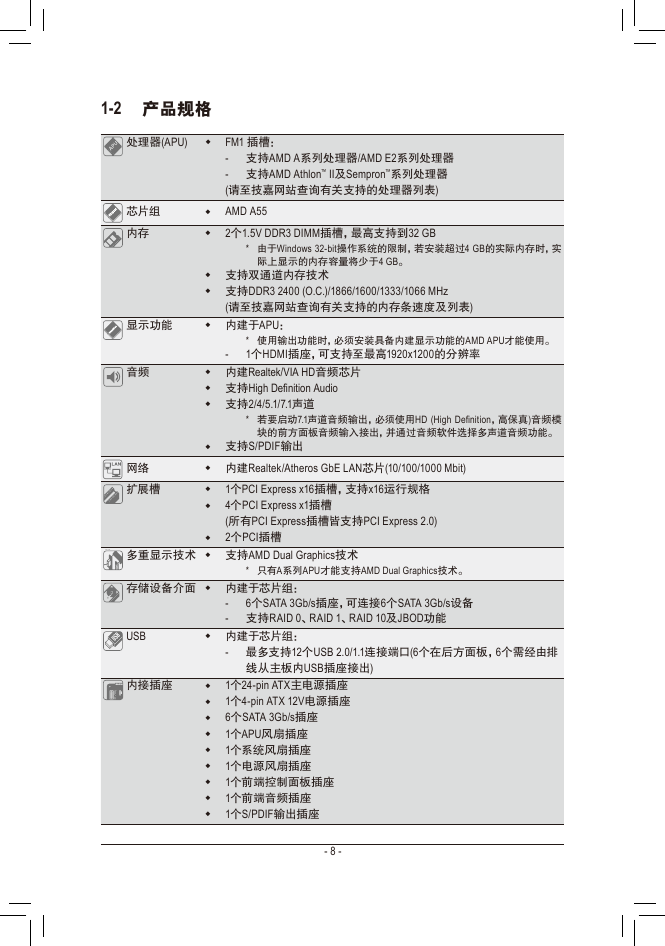

1-2 产品规格
处理器(APU)
芯片组
内存
FM1 插槽:
- 支持AMD A系列处理器/AMD E2系列处理器
- 支持AMD Athlon™ II及Sempron™系列处理器
(请至技嘉网站查询有关支持的处理器列表)
AMD A55
2个1.5V DDR3 DIMM插槽,最高支持到32 GB
*
由于Windows 32-bit操作系统的限制,若安装超过4 GB的实际内存时,实
际上显示的内存容量将少于4 GB。
支持双通道内存技术
支持DDR3 2400 (O.C.)/1866/1600/1333/1066 MHz
(请至技嘉网站查询有关支持的内存条速度及列表)
显示功能
内建于APU:
使用输出功能时,必须安装具备内建显示功能的AMD APU才能使用。
*
1个HDMI插座,可支持至最高1920x1200的分辨率
-
音频
网络
扩展槽
内建Realtek/VIA HD音频芯片
支持High Definition Audio
支持2/4/5.1/7.1声道
*
若要启动7.1声道音频输出,必须使用HD (High Definition,高保真)音频模
块的前方面板音频输入接出,并通过音频软件选择多声道音频功能。
支持S/PDIF输出
内建Realtek/Atheros GbE LAN芯片(10/100/1000 Mbit)
1个PCI Express x16插槽,支持x16运行规格
4个PCI Express x1插槽
(所有PCI Express插槽皆支持PCI Express 2.0)
2个PCI插槽
多重显示技术 支持AMD Dual Graphics技术
*
只有A系列APU才能支持AMD Dual Graphics技术。
存储设备介面 内建于芯片组:
6个SATA 3Gb/s插座,可连接6个SATA 3Gb/s设备
-
- 支持RAID 0、RAID 1、RAID 10及JBOD功能
USB
内接插座
内建于芯片组:
-
最多支持12个USB 2.0/1.1连接端口(6个在后方面板,6个需经由排
线从主板内USB插座接出)
1个24-pin ATX主电源插座
1个4-pin ATX 12V电源插座
6个SATA 3Gb/s插座
1个APU风扇插座
1个系统风扇插座
1个电源风扇插座
1个前端控制面板插座
1个前端音频插座
1个S/PDIF输出插座
- 8 -
