段码式 LCD 屏幕驱动方法 (2015-02-09 11:02:08) 转载▼ 标签： it 教育 分类： 电子硬件 大家平常在生活中见到最多的就是段码是液晶屏幕了，他有普通的数码管的特 征，又有点阵 LCD 的特征，固定的图形，省成本而有好看，那么，我们今天来 一起玩玩！ 首先，大家不要以为用单片机来驱动就以为断码屏是直流驱动 的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。大家可能会经 常用驱动芯片来玩，例 如 HT1621 等，但是有些段式屏 IO 口比较少，或者说 IO 口充足的情况下，也懒 得在去写控制器的驱动了。但是，IO 模拟驱动段式液晶有一个前提条件，就是 IO 必须是三态， 为什么？下面我们一起细细道来： 第一步，段码式液晶屏的重要参数：工作电压， 占空比， 偏压比。这三 个参数非常重要，必须都要满足。 第二步，驱动方式：根据 LCD 的驱动原理可知，LCD 像素点上只能加上 AC 电压，LCD 显示器的对比度由 COM 脚上的电压值减去 SEG 脚上的电压值 决定，当这个电压 差大于 LCD 的饱和电压就能打开像素点，小于 LCD 阈值电压就能关闭像素点， LCD 型 MCU 已经由内建的 LCD 驱动电路自动产生 LCD 驱动信号，因此只要 I/O 口能仿真输 出该驱动信号，就能完成 LCD 的驱动。 段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压 差必须是交替变化，例如第一时刻是正向的 3V，那么第二时刻必须是反向的 3V， 注意一点，如果 给段码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。下面我们来 考虑如何模拟 COM 口的波形，以 1/4D，1/2B 为例子： 

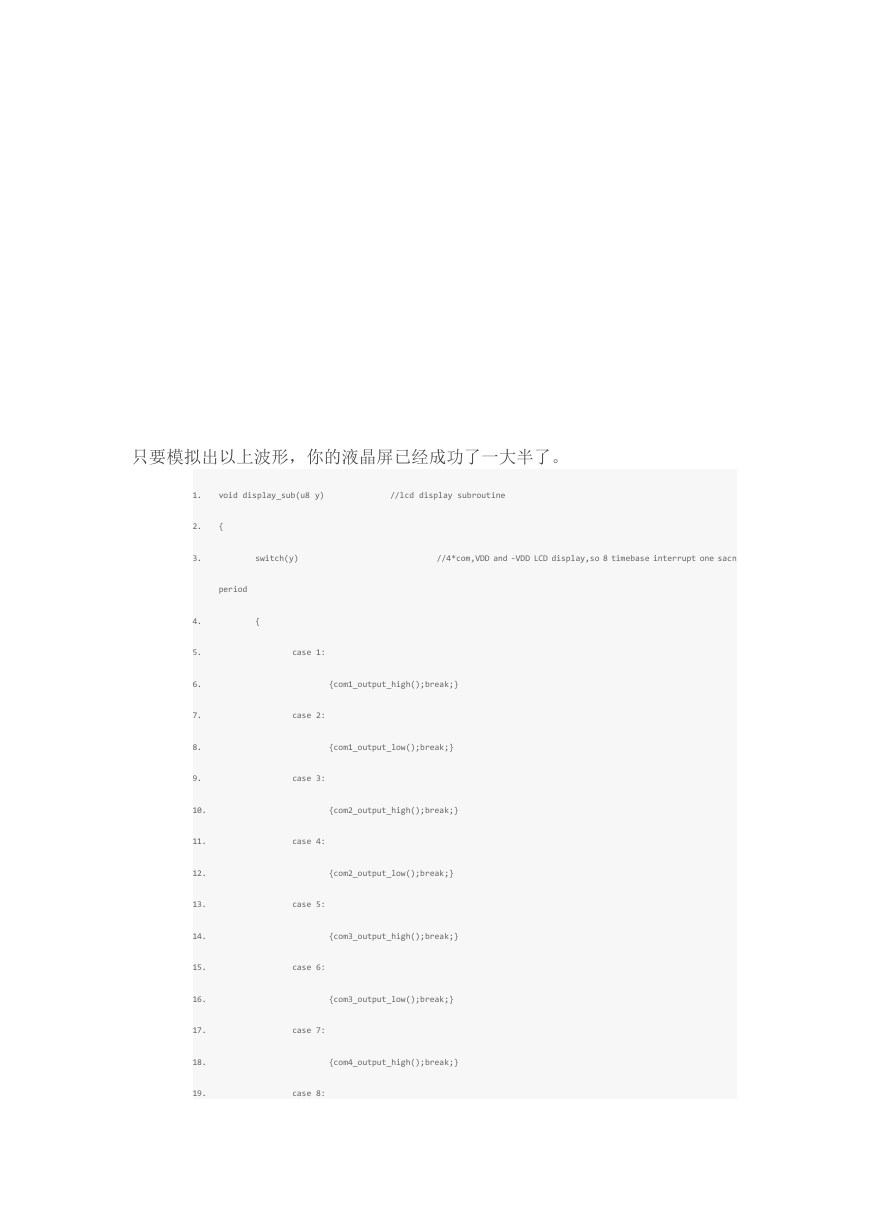

只要模拟出以上波形，你的液晶屏已经成功了一大半了。 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. void display_sub(u8 y) //lcd display subroutine { switch(y) //4*com,VDD and -VDD LCD display,so 8 timebase interrupt one sacn period { case 1: case 2: case 3: case 4: case 5: case 6: case 7: case 8: {com1_output_high();break;} {com1_output_low();break;} {com2_output_high();break;} {com2_output_low();break;} {com3_output_high();break;} {com3_output_low();break;} {com4_output_high();break;} 

{com4_output_low();break;} default: {LCDPluseStep=0; get_display_code(AD_Value,KeyScanRetVal); break;} } 20. 21. 22. 23. 24. 25. 26. } 复制代码 入上图代码所示，定时 2ms，让 4 个 COM 交替输出波形即可。 同时我们要注意，在 COM 输出高的时候，如果要屏幕亮，SEG 就要输出低，那 么在 COM 输出低的时候，SEG 就要输出高，保证 COM 和 SEG 的压差大于 1/2B 工作电压就可以显示了 下面我们看其中一个 com 口输出时的函数 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. static void seg1_output(void) //seg1 output subroutine { if(1 == (LCDPluseStep%2)) //com_pulse is odd,com output high (VDD) { } else { } if(0 == (DisplayCode1&0x10)) {SEG1=1;} else {SEG1=0;} if(0 == (DisplayCode1&0x10)) {SEG1=0;} else {SEG1=1;} //com_pulse is even,com output low (VSS) 17. } 复制代码
