    编号: 论文题目： 小型局域网的设计与组建 学生姓名： 许建平 学 号： 7008070107 系 别： 信息技术系 专 业： 计算机应用技术 班 级： 08 级计算机应用 指导老师： 黄尔松 指导日期： 2011 年 4 月 13 日

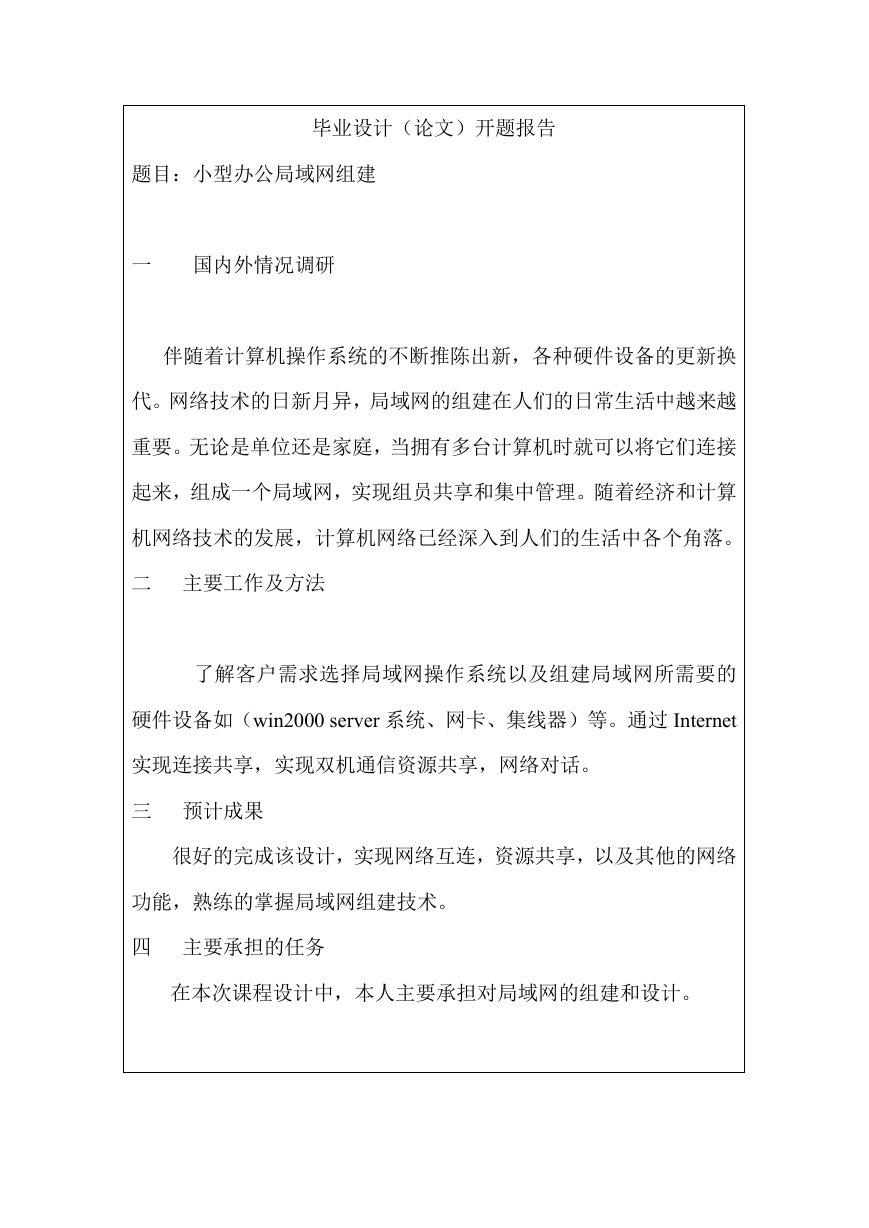

    毕业设计（论文）开题报告 题目：小型办公局域网组建 一 国内外情况调研 伴随着计算机操作系统的不断推陈出新，各种硬件设备的更新换 代。网络技术的日新月异，局域网的组建在人们的日常生活中越来越 重要。无论是单位还是家庭，当拥有多台计算机时就可以将它们连接 起来，组成一个局域网，实现组员共享和集中管理。随着经济和计算 机网络技术的发展，计算机网络已经深入到人们的生活中各个角落。 二 主要工作及方法 了解客户需求选择局域网操作系统以及组建局域网所需要的 硬件设备如（win2000 server 系统、网卡、集线器）等。通过 Internet 实现连接共享，实现双机通信资源共享，网络对话。 三 预计成果 很好的完成该设计，实现网络互连，资源共享，以及其他的网络 功能，熟练的掌握局域网组建技术。 四 主要承担的任务 在本次课程设计中，本人主要承担对局域网的组建和设计。

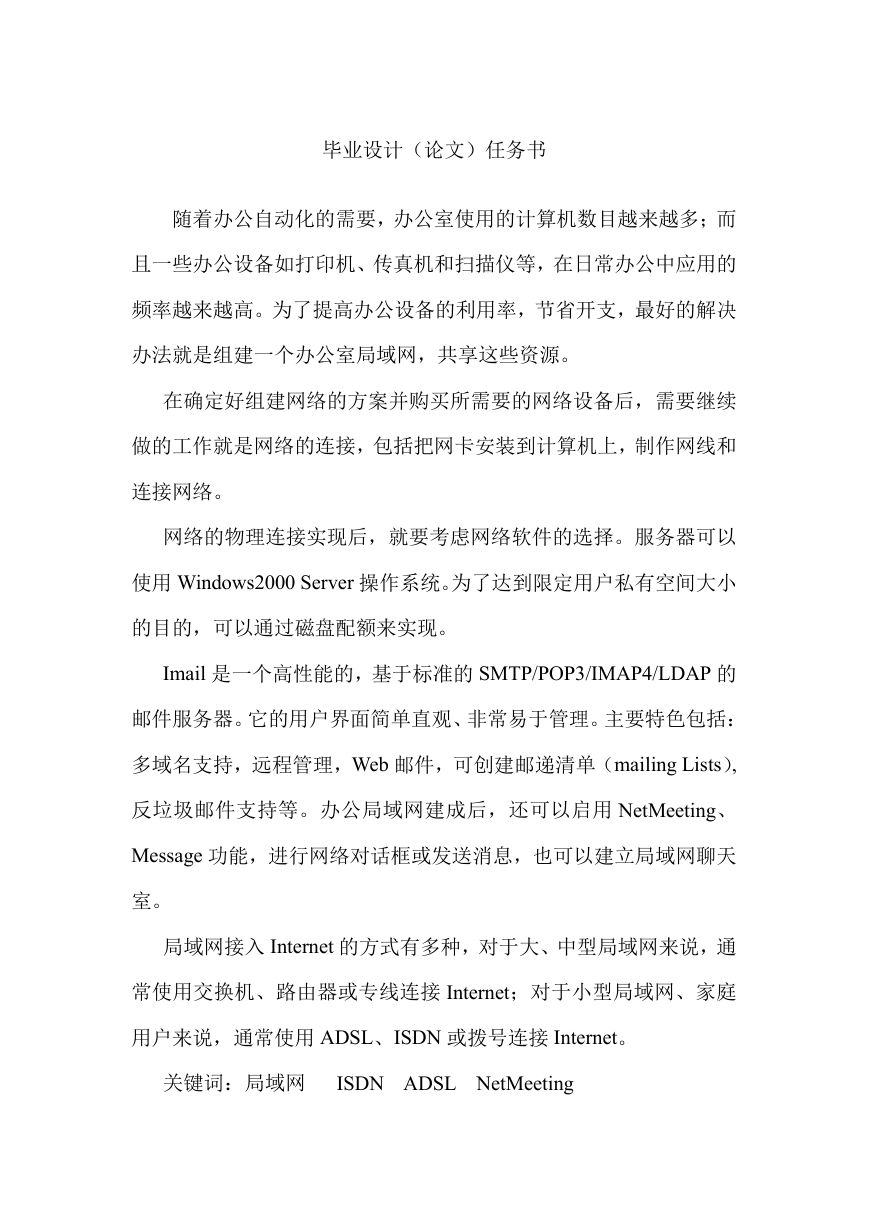

    毕业设计（论文）任务书 随着办公自动化的需要，办公室使用的计算机数目越来越多；而 且一些办公设备如打印机、传真机和扫描仪等，在日常办公中应用的 频率越来越高。为了提高办公设备的利用率，节省开支，最好的解决 办法就是组建一个办公室局域网，共享这些资源。 在确定好组建网络的方案并购买所需要的网络设备后，需要继续 做的工作就是网络的连接，包括把网卡安装到计算机上，制作网线和 连接网络。 网络的物理连接实现后，就要考虑网络软件的选择。服务器可以 使用 Windows2000 Server 操作系统。为了达到限定用户私有空间大小 的目的，可以通过磁盘配额来实现。 Imail 是一个高性能的，基于标准的 SMTP/POP3/IMAP4/LDAP 的 邮件服务器。它的用户界面简单直观、非常易于管理。主要特色包括： 多域名支持，远程管理，Web 邮件，可创建邮递清单（mailing Lists）, 反垃圾邮件支持等。办公局域网建成后，还可以启用 NetMeeting、 Message 功能，进行网络对话框或发送消息，也可以建立局域网聊天 室。 局域网接入 Internet 的方式有多种，对于大、中型局域网来说，通 常使用交换机、路由器或专线连接 Internet；对于小型局域网、家庭 用户来说，通常使用 ADSL、ISDN 或拨号连接 Internet。 关键词：局域网 ISDN ADSL NetMeeting

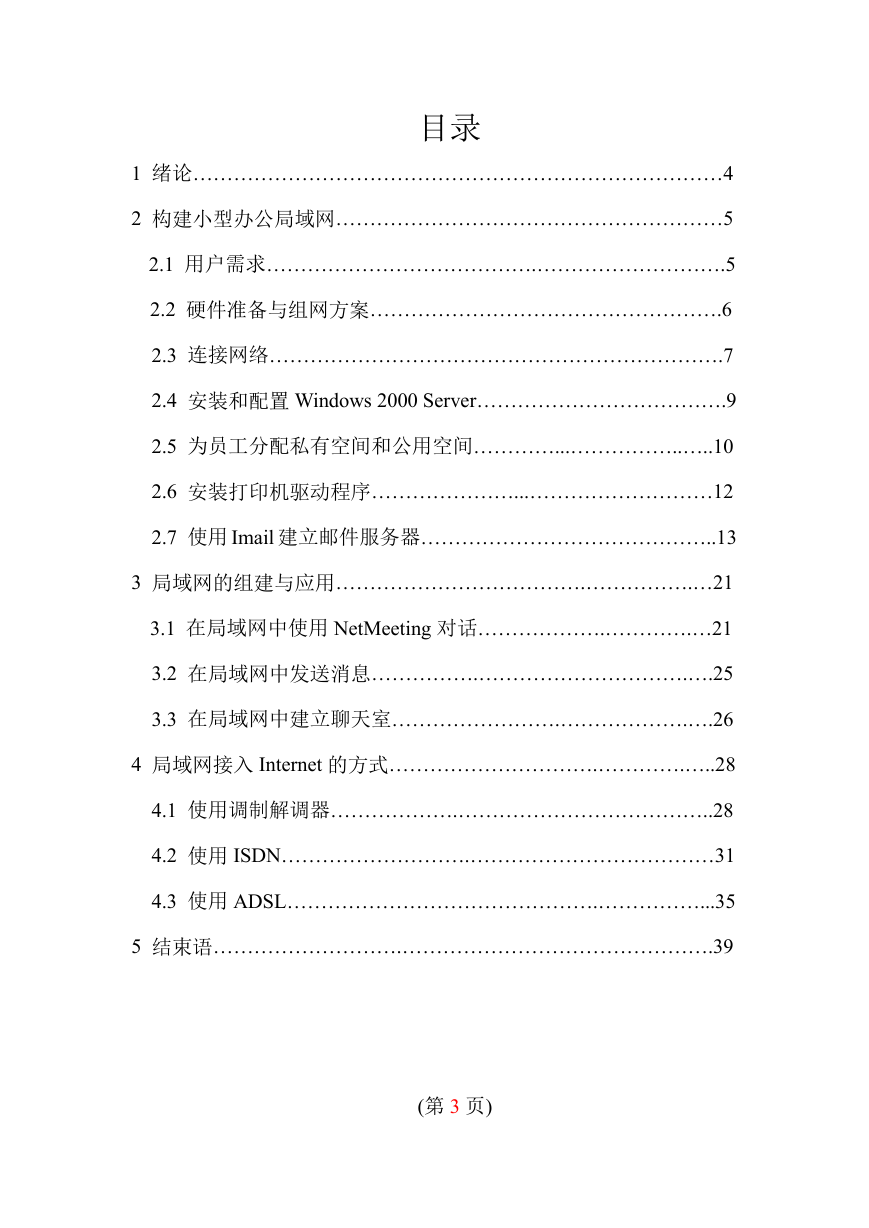

    目录 1 绪论……………………………………………………………………4 2 构建小型办公局域网…………………………………………………5 2.1 用户需求………………………………….……………………….5 2.2 硬件准备与组网方案…………………………………………….6 2.3 连接网络………………………………………………………….7 2.4 安装和配置 Windows 2000 Server……………………………….9 2.5 为员工分配私有空间和公用空间…………...……………..…..10 2.6 安装打印机驱动程序…………………...………………………12 2.7 使用 Imail 建立邮件服务器……………………………………..13 3 局域网的组建与应用……………………………….…………….…21 3.1 在局域网中使用 NetMeeting 对话……………….………….…21 3.2 在局域网中发送消息…………….………………………….….25 3.3 在局域网中建立聊天室…………………….……………….….26 4 局域网接入 Internet 的方式………………………….………….…..28 4.1 使用调制解调器……………….………………………………..28 4.2 使用 ISDN……………………….………………………………31 4.3 使用 ADSL……………………………………….……………...35 5 结束语……………………….……………………………………….39 (第 3 页)

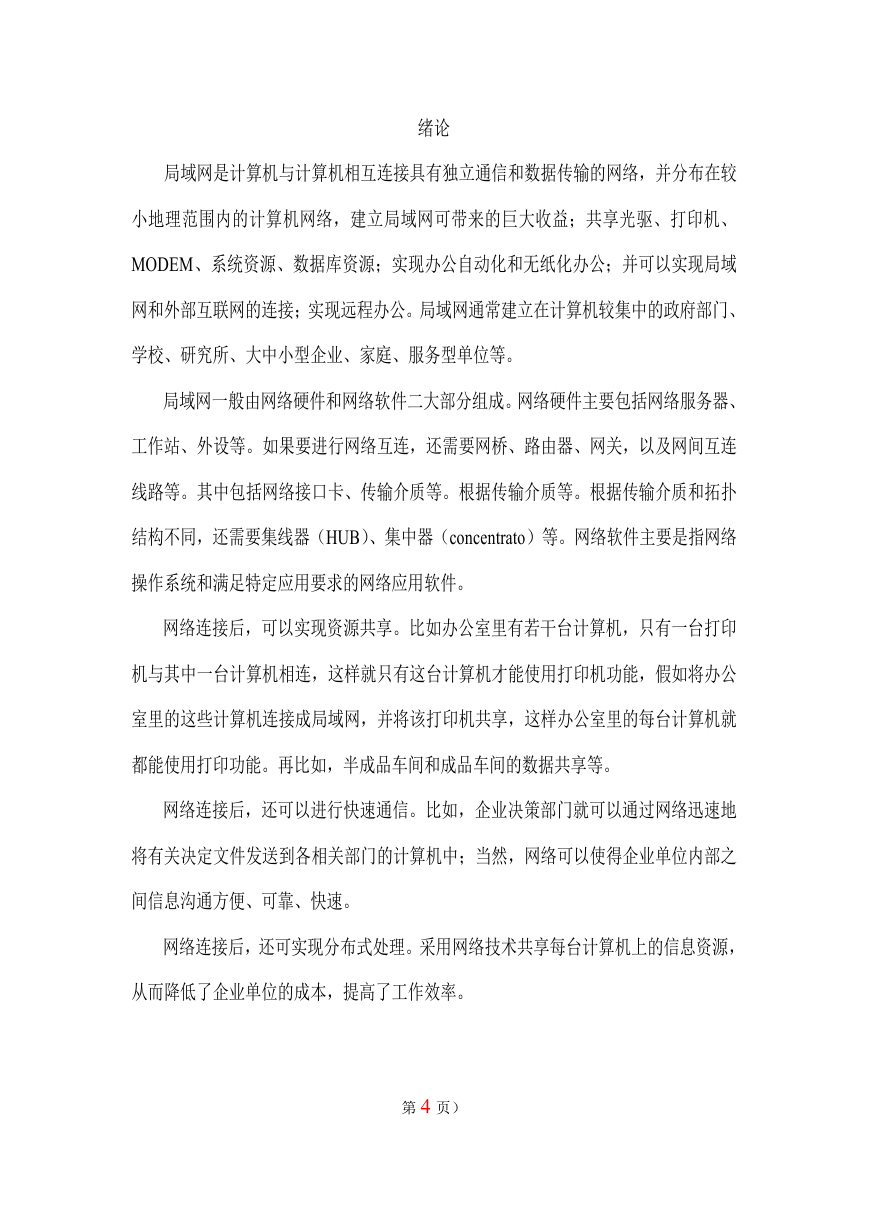

    绪论 局域网是计算机与计算机相互连接具有独立通信和数据传输的网络，并分布在较 小地理范围内的计算机网络，建立局域网可带来的巨大收益；共享光驱、打印机、 MODEM、系统资源、数据库资源；实现办公自动化和无纸化办公；并可以实现局域 网和外部互联网的连接；实现远程办公。局域网通常建立在计算机较集中的政府部门、 学校、研究所、大中小型企业、家庭、服务型单位等。 局域网一般由网络硬件和网络软件二大部分组成。网络硬件主要包括网络服务器、 工作站、外设等。如果要进行网络互连，还需要网桥、路由器、网关，以及网间互连 线路等。其中包括网络接口卡、传输介质等。根据传输介质等。根据传输介质和拓扑 结构不同，还需要集线器（HUB）、集中器（concentrato）等。网络软件主要是指网络 操作系统和满足特定应用要求的网络应用软件。 网络连接后，可以实现资源共享。比如办公室里有若干台计算机，只有一台打印 机与其中一台计算机相连，这样就只有这台计算机才能使用打印机功能，假如将办公 室里的这些计算机连接成局域网，并将该打印机共享，这样办公室里的每台计算机就 都能使用打印功能。再比如，半成品车间和成品车间的数据共享等。 网络连接后，还可以进行快速通信。比如，企业决策部门就可以通过网络迅速地 将有关决定文件发送到各相关部门的计算机中；当然，网络可以使得企业单位内部之 间信息沟通方便、可靠、快速。 网络连接后，还可实现分布式处理。采用网络技术共享每台计算机上的信息资源， 从而降低了企业单位的成本，提高了工作效率。 第 4 页）

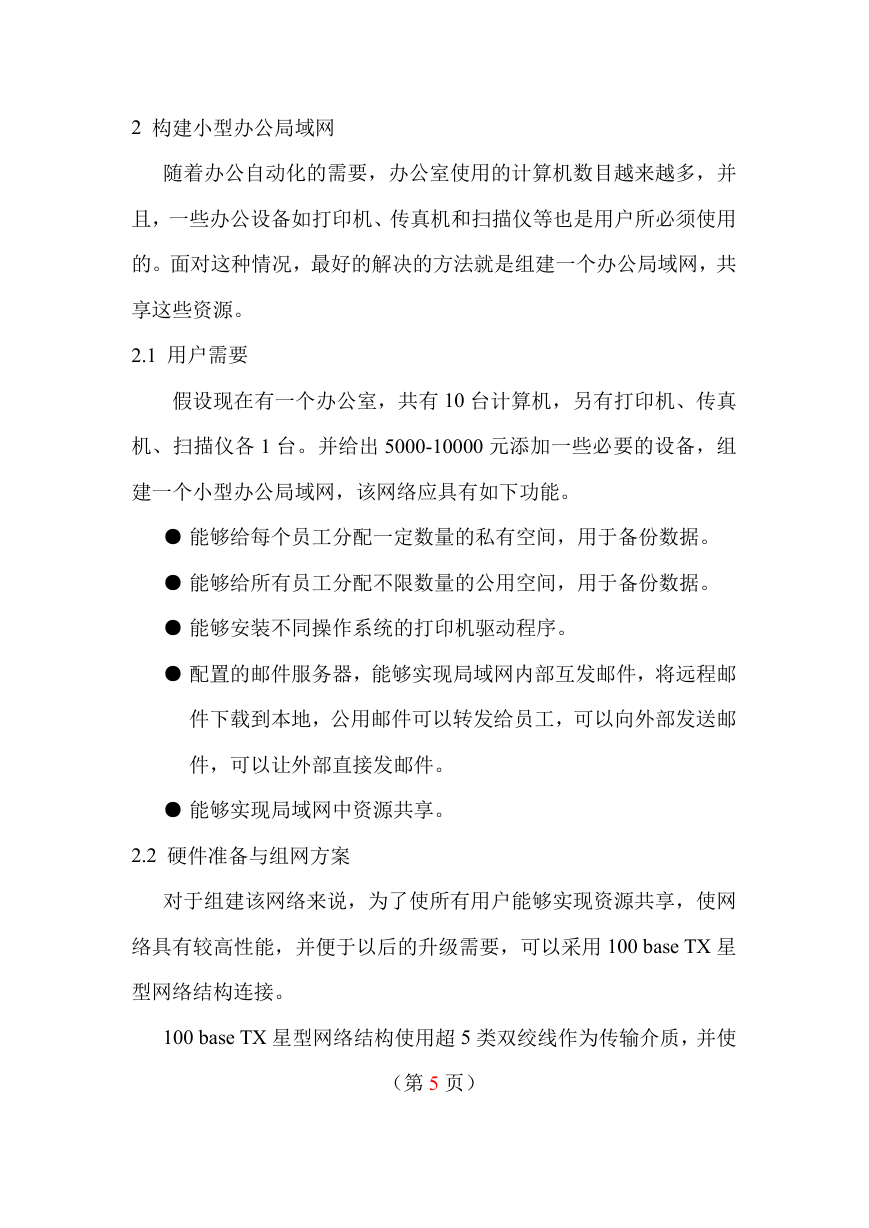

    2 构建小型办公局域网 随着办公自动化的需要，办公室使用的计算机数目越来越多，并 且，一些办公设备如打印机、传真机和扫描仪等也是用户所必须使用 的。面对这种情况，最好的解决的方法就是组建一个办公局域网，共 享这些资源。 2.1 用户需要 假设现在有一个办公室，共有 10 台计算机，另有打印机、传真 机、扫描仪各 1 台。并给出 5000-10000 元添加一些必要的设备，组 建一个小型办公局域网，该网络应具有如下功能。 ● 能够给每个员工分配一定数量的私有空间，用于备份数据。 ● 能够给所有员工分配不限数量的公用空间，用于备份数据。 ● 能够安装不同操作系统的打印机驱动程序。 ● 配置的邮件服务器，能够实现局域网内部互发邮件，将远程邮 件下载到本地，公用邮件可以转发给员工，可以向外部发送邮 件，可以让外部直接发邮件。 ● 能够实现局域网中资源共享。 2.2 硬件准备与组网方案 对于组建该网络来说，为了使所有用户能够实现资源共享，使网 络具有较高性能，并便于以后的升级需要，可以采用 100 base TX 星 型网络结构连接。 100 base TX 星型网络结构使用超 5 类双绞线作为传输介质，并使 （第 5 页）

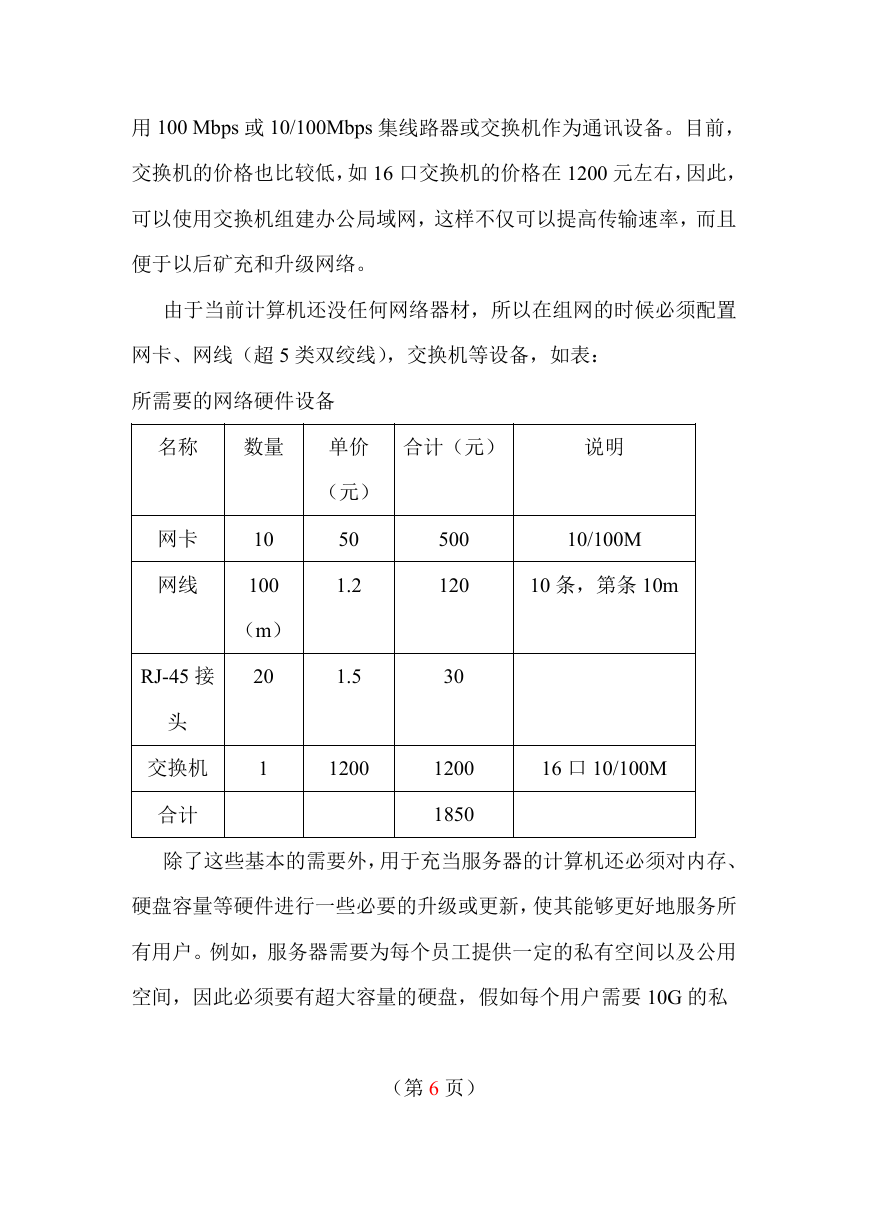

    用 100 Mbps 或 10/100Mbps 集线路器或交换机作为通讯设备。目前， 交换机的价格也比较低，如 16 口交换机的价格在 1200 元左右，因此， 可以使用交换机组建办公局域网，这样不仅可以提高传输速率，而且 便于以后矿充和升级网络。 由于当前计算机还没任何网络器材，所以在组网的时候必须配置 网卡、网线（超 5 类双绞线），交换机等设备，如表： 所需要的网络硬件设备 名称 数量 单价 合计（元） 说明 （元） 50 1.2 1.5 网卡 网线 10 100 （m） RJ-45 接 20 头 交换机 1 1200 合计 500 120 30 1200 1850 10/100M 10 条，第条 10m 16 口 10/100M 除了这些基本的需要外，用于充当服务器的计算机还必须对内存、 硬盘容量等硬件进行一些必要的升级或更新，使其能够更好地服务所 有用户。例如，服务器需要为每个员工提供一定的私有空间以及公用 空间，因此必须要有超大容量的硬盘，假如每个用户需要 10G 的私 （第 6 页）

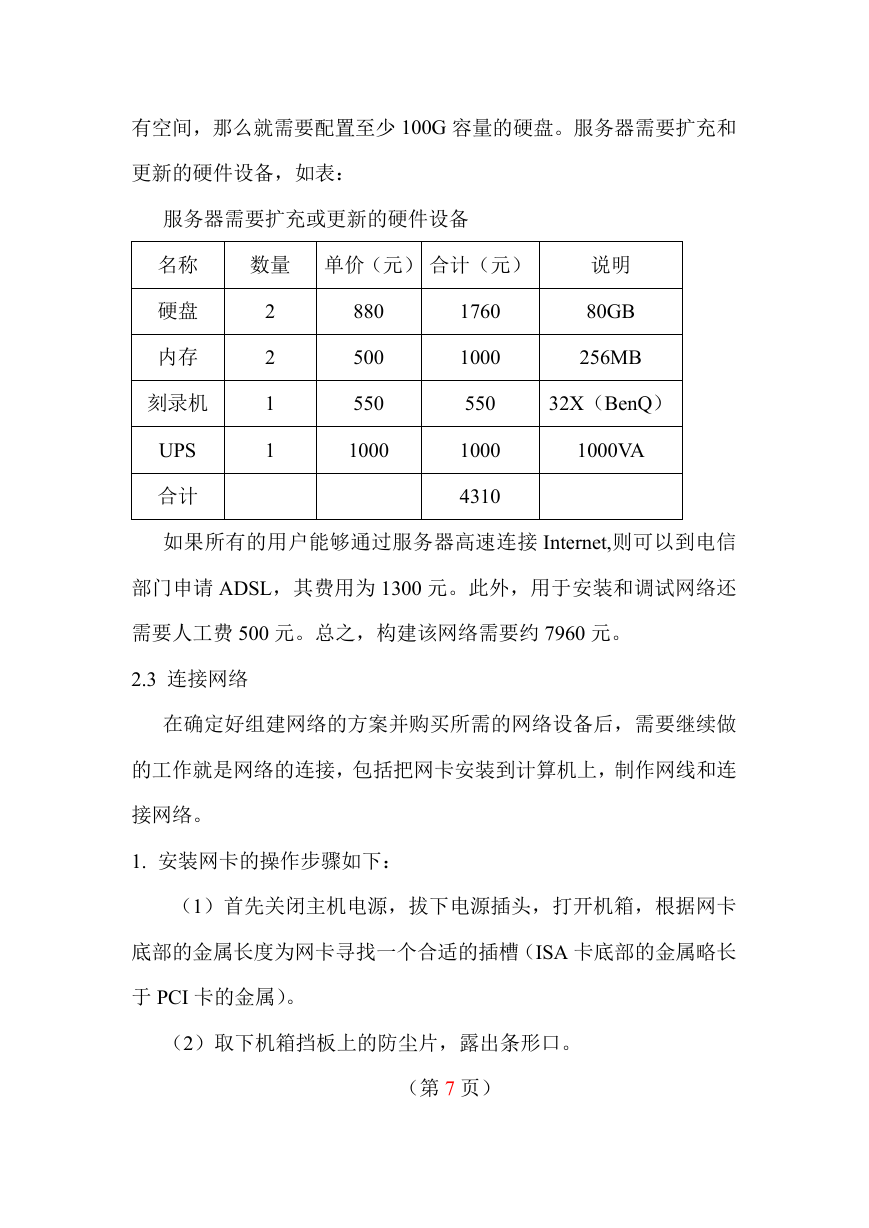

    有空间，那么就需要配置至少 100G 容量的硬盘。服务器需要扩充和 更新的硬件设备，如表： 服务器需要扩充或更新的硬件设备 名称 数量 单价（元） 合计（元） 说明 2 2 1 1 880 500 550 1000 硬盘 内存 刻录机 UPS 合计 80GB 256MB 32X（BenQ） 1000VA 1760 1000 550 1000 4310 如果所有的用户能够通过服务器高速连接 Internet,则可以到电信 部门申请 ADSL，其费用为 1300 元。此外，用于安装和调试网络还 需要人工费 500 元。总之，构建该网络需要约 7960 元。 2.3 连接网络 在确定好组建网络的方案并购买所需的网络设备后，需要继续做 的工作就是网络的连接，包括把网卡安装到计算机上，制作网线和连 接网络。 1. 安装网卡的操作步骤如下： （1）首先关闭主机电源，拔下电源插头，打开机箱，根据网卡 底部的金属长度为网卡寻找一个合适的插槽（ISA 卡底部的金属略长 于 PCI 卡的金属）。 （2）取下机箱挡板上的防尘片，露出条形口。 （第 7 页）
