京瓷打印机-FS-C5100DN(高级操作手册)说明书.pdf
目录
简介
规范
1 使用纸张
一般性指导
纸张可用性
纸张规格
最小及最大纸张尺寸
选择适合的纸张
条件
成分
纸张尺寸
光滑度
基准重量
纸张重量换算表
厚度
含水量
纸张丝流
其他纸张属性
特殊纸张
投影胶片
标签纸
明信片
信封
厚纸
彩纸
预印纸
再生纸
涂层纸
纸张类型指示灯（选购件供纸盒 PF-510）
纸张类型
装纸
在纸盒中装纸
在手送纸盘中装纸
纸张长度调节片
2 使用操作面板
一般信息
了解操作面板
信息显示屏
状态信息
错误代码
信息显示屏中的指示灯
就绪、数据以及注意指示灯
按键
开始键
取消键
取消打印作业
菜单键
箭头键
确定键
使用菜单选项系统
菜单选项系统
进入模式选项菜单
选择菜单
设定菜单
取消菜单选项
设定模式选项菜单
报告打印
打印菜单图
菜单图示例
打印状态页
了解状态页
打印字体列表
打印硬盘文件列表
打印 RAM 盘文件列表
打印存储卡文件列表
USB 存储器（USB 存储器选项）
打印文件
复印份数
纸张来源（选择供纸源）
移除设备（移除 USB 存储器）
打印文件列表（打印 USB 存储器中的文件列表）
作业文件夹
作业保留
快速复印（使用快速复印）
使用快速复印打印更多份数
删除快速复印作业
使用校验保留
打印校验保留作业中的剩余份数
删除校验保留作业
个人／存储（打印个人打印／存储的作业）
释放个人／存储的作业
删除个人／存储的作业
作业文件夹配置
改变快速复印的最大数量
计数器（查看计数器值）
打印页数（显示总打印页数）
彩色（显示彩色打印页数）
单色（显示单色打印页数）
纸张设定
手送纸盘尺寸（设定手送纸盘纸张尺寸）
手送纸盘类型（设定手送纸盘纸张类型）
纸盒（1 至 4）尺寸（设定纸盒纸张尺寸）
自定义纸张尺寸
选择尺寸拨盘设定
从操作面板设定纸张尺寸
单位（选择度量单位）
输入宽度和长度
纸盒（1 至 4）类型（设定纸盒纸张类型）
类型调节（创建自定义纸张类型）
纸张重量（设定纸张重量）
双面路径（设定双面路径）
重设类型调节（重新设定自定义纸张类型）
打印设定
纸张来源（选择供纸源）
供纸模式（设定供纸源）
打印期间纸张耗尽时
双面（双面打印）
装订模式
A4/LT 通用（忽略 A4 与 Letter 尺寸的差别）
仿真（设定仿真）
错误报告（打印 KPDL 错误）
色彩模式（选择单色或彩色打印）
打印质量（设定打印质量）
光泽模式（选择光泽模式）
省粉打印模式（选择省粉打印模式）
页面设定（设定页码标记）
复印份数
方向（打印方向）
宽 A4（宽 A4 间距）
网络（网络设定）
TCP/IP（IPv4 设定）
DHCP（DHCP 设定）
IP 地址（IP 地址设定）
子网掩码（子网掩码设定）
网关（网关设定）
Bonjour（Bonjour 设定）
TCP/IP (IPv6)（IPv6 设定）
RA(Stateless)（RA（无状态）设定）
DHCPv6（DHCPv6 设定）
一般设备（选择／设定一般设备）
MSG 语言（选择信息语言）
蜂鸣器（警告（蜂鸣器）设定）
按键确认（按键确认音设定）
作业完成（作业完成音设定）
就绪（准备完成音设定）
错误（错误音设定）
RAM 盘模式（使用 RAM 盘）
RAM 盘容量（设定 RAM 盘容量）
硬盘（使用选购件硬盘）
格式化（格式化硬盘）
存储卡（使用存储卡）
格式化（格式化存储卡）
错误处理（错误检测设定）
双面（双面打印错误检测设定）
纸张不匹配（纸张来源固定时纸张尺寸／类型错误的检测设定）
定时器（定时器设定）
换页超时（自动换页超时设定）
睡眠定时器（睡眠定时器超时时间）
自动错误清除（自动错误清除设定）
错误清除定时器（设定错误清除时间）
面板自动复位（面板自动复位设定）
面板复位定时器（设定面板复位定时器）
自动睡眠（设定睡眠定时器）
安全
ID（管理员 ID 输入）
密码（管理员密码输入）
I/F 阻止（接口（外部设备）阻止设定）
USB Host（USB 存储器插槽设定）
USB 设备（USB 接口设定）
选购件接口（网络接口卡设定）
NetWare（Netware 设定）
帧类型（帧类型设定）
AppleTalk（AppleTalk 设定）
IPP（IPP 设定）
SSL 服务器（SSL 服务器设定）
DES（SSL 服务器 DES 设定）
3DES（SSL 服务器 3DES 设定）
AES（SSL 服务器 AES 设定）
IPP over SSL（SSL 服务器 IPP over SSL 设定）
HTTPS（SSL 服务器 HTTPS 设定）
IPSec（IPSec 设定）
安全级别（安全级别设定）
部门管理（部门管理选择／设定）
ID（管理员 ID 输入）
密码（管理员密码输入）
部门管理（部门管理选择／设定）
启用部门管理
选择帐户（部门设定）
计数器（部门计数器管理 [彩色 + 单色总计数]）
彩色打印计数器（部门计数器管理 [彩色]）
限制（打印限制选择 [彩色 + 单色总计数]）
彩色限制（打印限制选择 [彩色]）
最大输出（最大打印输出设定 [彩色 + 单色总计数]）
彩色打印最大输出（最大打印输出设定 [彩色]）
复位计数器（计数器复位）
添加帐户（部门登录）
删除帐户（部门清除）
打印部门管理列表 （部门管理列表输出）
管理员（管理员设定）
ID（管理员 ID 输入）
密码（管理员密码输入）
更改 ID（管理员 ID 更改）
更改密码（管理员密码更改）
调节／保养（调节／保养选择／设定）
色彩校准
正常对位（色彩对位 [标准]）
打印对位表（打印色彩对位校准表）
色彩对位校准表示例
调节品红色
调节青色（青色校准）和调节黄色（黄色校准）
详细对位（色彩对位 [详细]）
打印对位表（打印色彩对位校准表）
M 12345 3（调节品红色）
C 12345 3（青色校准）和 Y 12345 3（黄色校准）
重启打印机
维修（用于保养）
打印状态页（打印维修状态页）
打印网络状态页
打印测试页
DEV-CLN（显影单元／清洁模式设定）
LSU／充电器（LSU／主充电器清洁模式设定）
感光鼓（感光鼓／清洁模式设定）
3 选购件
一般信息
扩展内存模块
扩展内存模块
处理打印机主控制板和内存模块注意事项
安装内存模块
取下内存模块
选购件概述
存储卡
读取存储卡
格式化存储卡
PF-500、PF-510 供纸盒
基座（CA-500）
USB 存储器
4 计算机接口
接口
USB 接口
规格
基本规格
接插件
电缆
传送模式
电源控制
接口信号
USB 接插件引脚分配
网络接口
功能
自动 IP 地址解析
使用网页浏览器进行管理
支持一系列协议
支持 IEEE 802.1x
支持 IPv6
支持 IPSec
规格
接插件
操作系统
网络协议
安全协议
工作环境
EMI 措施
术语表
索引
FS-C5100DN
高级操作手册

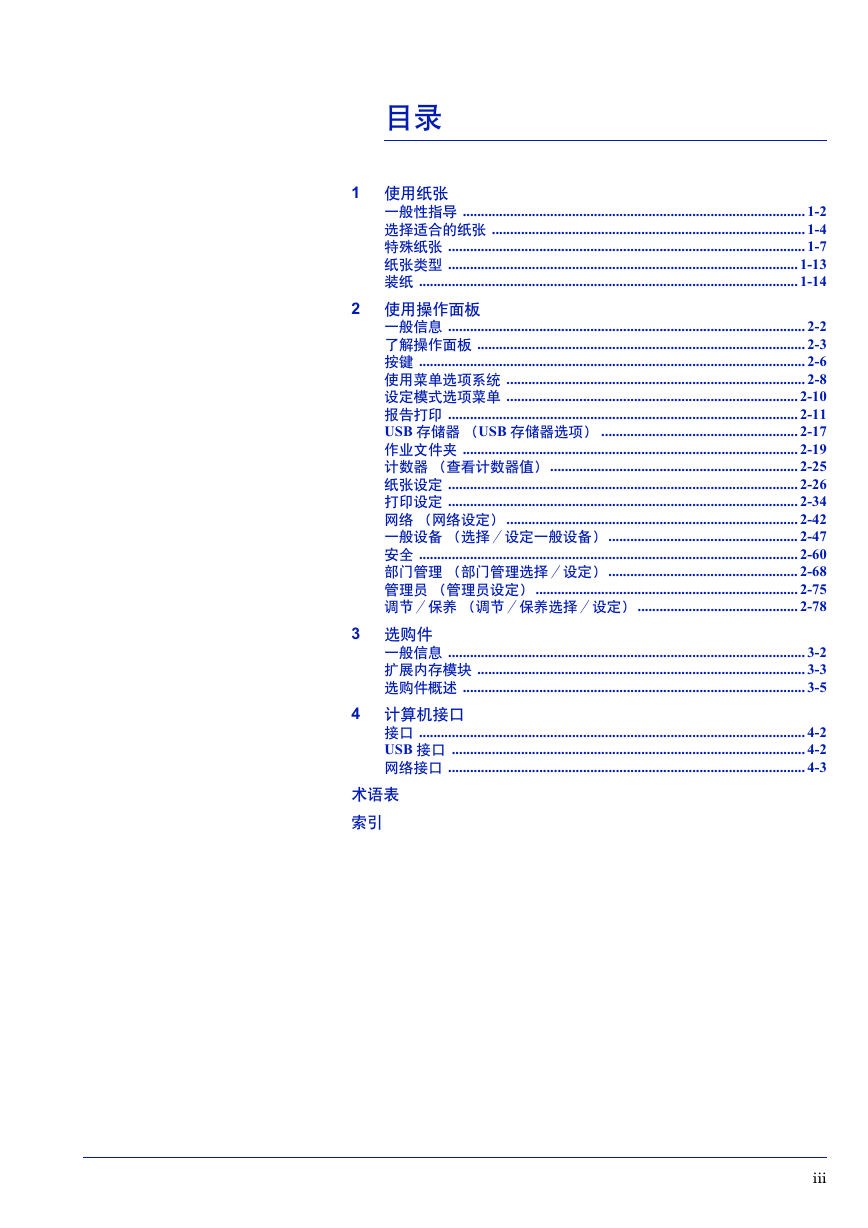

目录
1 使用纸张
一般性指导 .............................................................................................. 1-2
选择适合的纸张 ...................................................................................... 1-4
特殊纸张 .................................................................................................. 1-7
纸张类型 ................................................................................................ 1-13
装纸 ........................................................................................................ 1-14
2 使用操作面板
一般信息 .................................................................................................. 2-2
了解操作面板 .......................................................................................... 2-3
按键 .......................................................................................................... 2-6
使用菜单选项系统 .................................................................................. 2-8
设定模式选项菜单 ................................................................................ 2-10
报告打印 ................................................................................................ 2-11
USB 存储器 （USB 存储器选项） ...................................................... 2-17
作业文件夹 ............................................................................................ 2-19
计数器 （查看计数器值） .................................................................... 2-25
纸张设定 ................................................................................................ 2-26
打印设定 ................................................................................................ 2-34
网络 （网络设定） ................................................................................ 2-42
一般设备 （选择／设定一般设备） .................................................... 2-47
安全 ........................................................................................................ 2-60
部门管理 （部门管理选择／设定） .................................................... 2-68
管理员 （管理员设定） ........................................................................ 2-75
调节／保养 （调节／保养选择／设定） ............................................ 2-78
3 选购件
一般信息 .................................................................................................. 3-2
扩展内存模块 .......................................................................................... 3-3
选购件概述 .............................................................................................. 3-5
4 计算机接口
接口 .......................................................................................................... 4-2
USB 接口 ................................................................................................. 4-2
网络接口 .................................................................................................. 4-3
术语表
索引
iii
iv

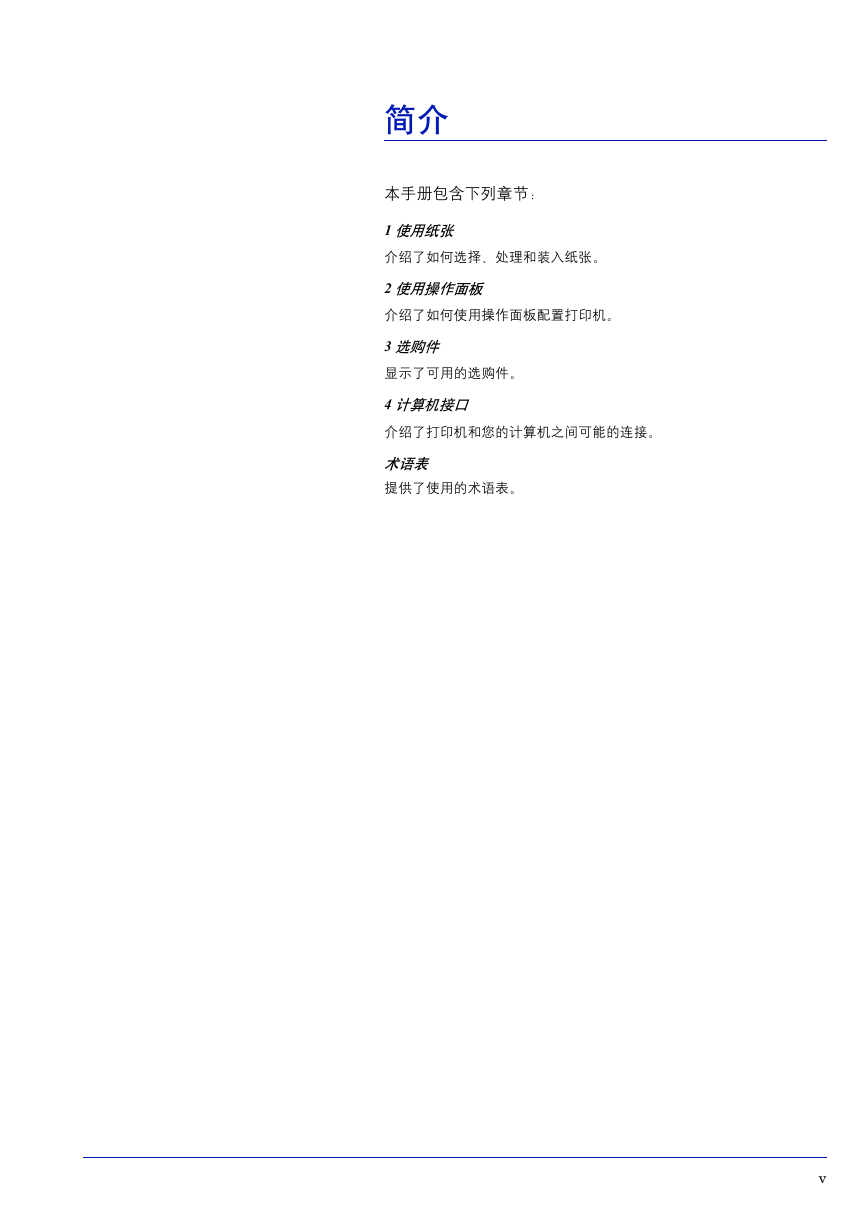

简介
本手册包含下列章节：
1 使用纸张
介绍了如何选择、处理和装入纸张。
2 使用操作面板
介绍了如何使用操作面板配置打印机。
3 选购件
显示了可用的选购件。
4 计算机接口
介绍了打印机和您的计算机之间可能的连接。
术语表
提供了使用的术语表。
v

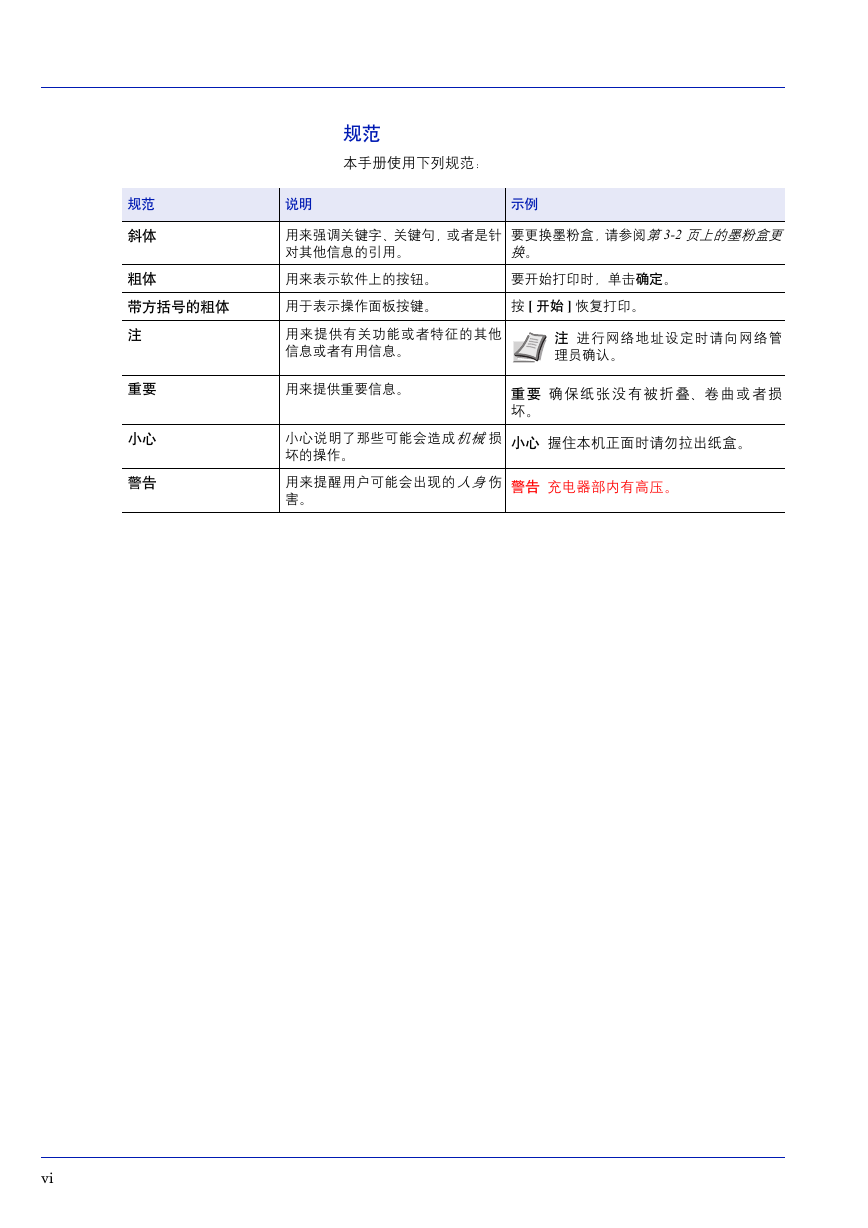

规范
本手册使用下列规范：
规范
斜体
粗体
说明
示例
用来强调关键字、关键句，或者是针
对其他信息的引用。
要更换墨粉盒，请参阅第 3-2 页上的墨粉盒更
换。
用来表示软件上的按钮。
要开始打印时，单击确定。
带方括号的粗体
用于表示操作面板按键。
按 [ 开始 ] 恢复打印。
注
重要
小心
警告
用来提供有关功能或者特征的其他
信息或者有用信息。
注 进行网络地址设定时请向网络管
理员确认。
用来提供重要信息。
小心说明了那些可能会造成机械 损
坏的操作。
用来提醒用户可能会出现的人身 伤
害。
重要 确保纸张没有被折叠、卷曲或者损
坏。
小心 握住本机正面时请勿拉出纸盒。
警告 充电器部内有高压。
vi

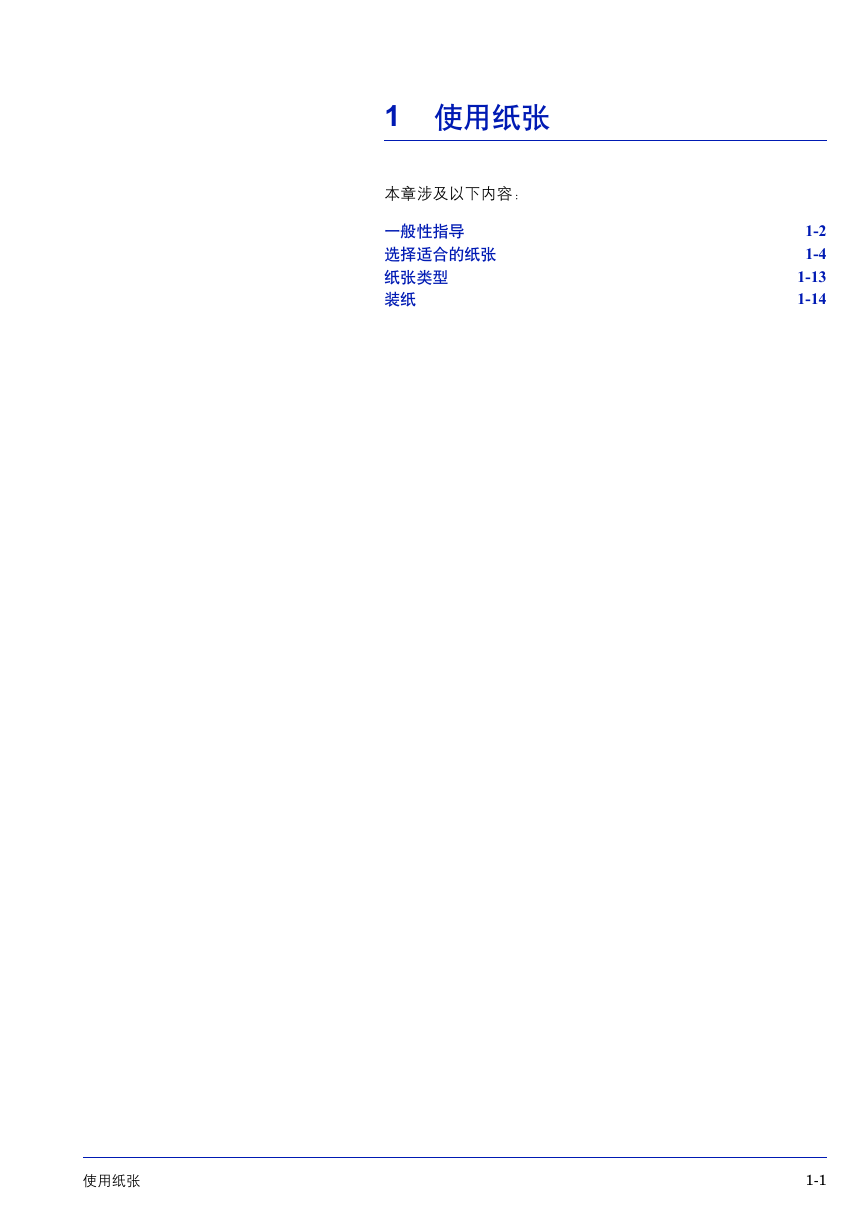

1 使用纸张
本章涉及以下内容：
一般性指导
选择适合的纸张
纸张类型
装纸
1-2
1-4
1-13
1-14
使用纸张
1-1

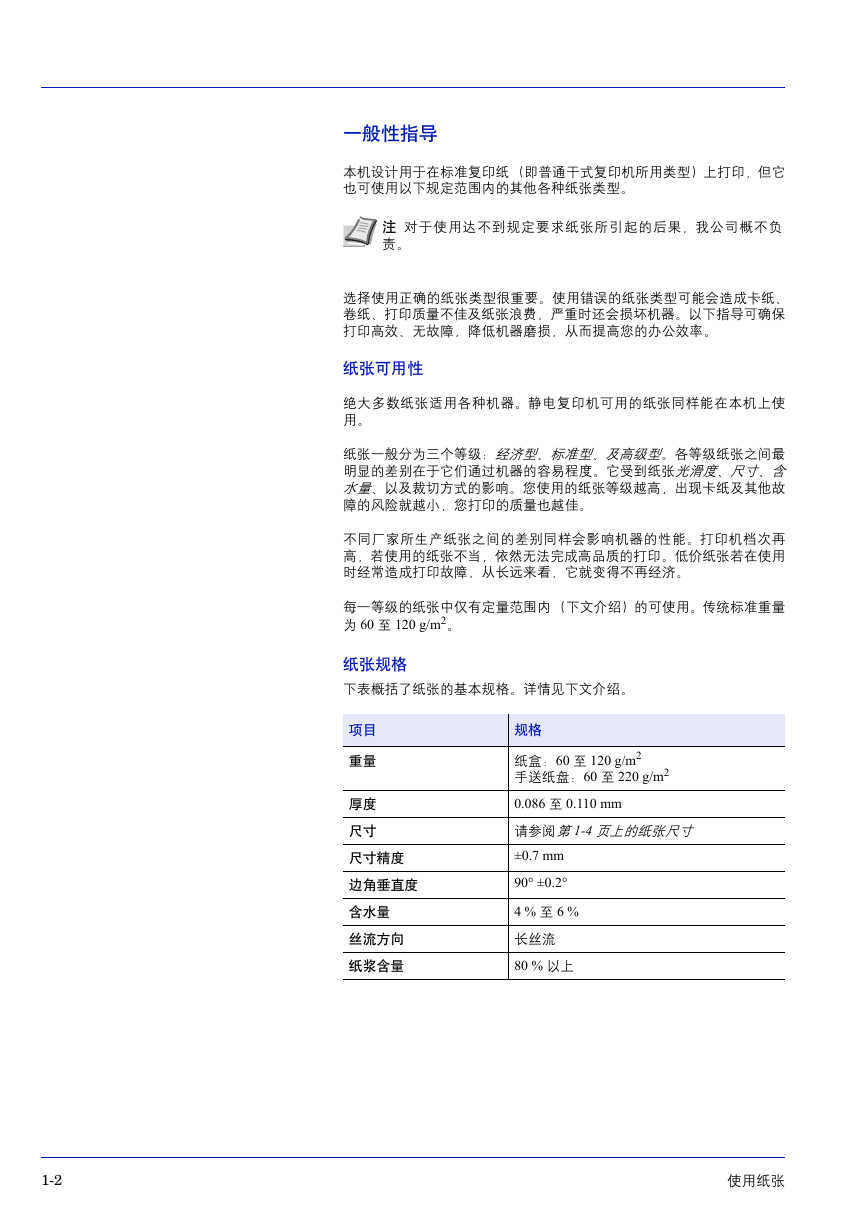

一般性指导
本机设计用于在标准复印纸（即普通干式复印机所用类型）上打印，但它
也可使用以下规定范围内的其他各种纸张类型。
注 对于使用达不到规定要求纸张所引起的后果，我公司概不负
责。
选择使用正确的纸张类型很重要。使用错误的纸张类型可能会造成卡纸、
卷纸、打印质量不佳及纸张浪费，严重时还会损坏机器。以下指导可确保
打印高效、无故障，降低机器磨损，从而提高您的办公效率。
纸张可用性
绝大多数纸张适用各种机器。静电复印机可用的纸张同样能在本机上使
用。
纸张一般分为三个等级：经济型、标准型、及高级型。各等级纸张之间最
明显的差别在于它们通过机器的容易程度。它受到纸张光滑度、尺寸、含
水量、以及裁切方式的影响。您使用的纸张等级越高，出现卡纸及其他故
障的风险就越小，您打印的质量也越佳。
不同厂家所生产纸张之间的差别同样会影响机器的性能。打印机档次再
高，若使用的纸张不当，依然无法完成高品质的打印。低价纸张若在使用
时经常造成打印故障，从长远来看，它就变得不再经济。
每一等级的纸张中仅有定量范围内（下文介绍）的可使用。传统标准重量
为 60 至 120 g/m2。
纸张规格
下表概括了纸张的基本规格。详情见下文介绍。
项目
重量
厚度
尺寸
尺寸精度
边角垂直度
含水量
丝流方向
纸浆含量
规格
纸盒：60 至 120 g/m2
手送纸盘：60 至 220 g/m2
0.086 至 0.110 mm
请参阅第1-4 页上的纸张尺寸
±0.7 mm
90° ±0.2°
4 % 至 6 %
长丝流
80 % 以上
1-2
使用纸张
