交通灯控制系统一、设计要求 1．东西方向车辆放行 60 秒钟。即东西方向的绿灯和南北方向的红灯同时点亮 1 分钟； 2．1 分钟后，东西方向的黄灯闪烁 5 秒钟，以警示车辆将切换红绿灯。此时南北方向仍维持红灯点亮。在南北方向亮红灯期间，在 2 位数码管上显示计数值（每秒减 1），从 60 减为 0。 3．东西方向的黄灯闪烁 5 秒钟后，转为南北方向放行 20 秒钟。即东西方向的红灯和南北方向的绿灯同时点亮 20 秒钟； 4．南北方向放行 20 秒钟后，转为南北方向的黄灯闪烁 5 秒钟，以警示将切换红绿灯。此时东西方向仍维持红灯点亮。 5．南北方向的黄灯闪烁 5 秒钟后，再转为东西方向车辆放行 1 分钟。如此循环重复。二、设计目的 ⒈ 了解交通灯管理的基本工作原理 ⒉ 熟悉 8259A 中断控制器的工作原理和应用编程 ⒊ 熟悉 8255A 并行接口的各种工作方式和应用 ⒋ 熟悉 8254 计数器/定时器的工作方式及应用编程，掌握利用软硬件相结合定时的方法 ⒌ 掌握多位 LED 显示问题的解决三、程序设计流程图主程序流程图,如下图所示。装入计数初值页码：1

四、总体设计和电路图 Ⅰ.芯片选择及端口选择 1．用实验系统 8255A 实现对信号灯的控制（所用端口自定）；2 位数码显示用 8255A 实现控制。 2. 用实验系统 8254 的计数器 2 定时向实验系统主片 8259A 的 IRQ7 请求中断，以实现要求的 1 分钟、5 秒钟和 20 秒的定时。实验系统 8254 的计数器 2 的 CLK2 接 OPCLK，频率为 1.19318MHZ；GATE2 已接 +5V；定时采用软硬件相结合的方式实现。 ⒊ 用实验系统的发光二极管模拟红绿灯。注：8259A 的端口地址为：218H、219H 8255A 的端口地址为：端口 A-200H、端口 B-201H、端口 C-202H、控制端口-203H 页码：2

8254 的端口地址为：计数器 0-208H、计数器 1-209H、计数器 2-20aH、控制寄存器 0-20bH。 Ⅱ．设计电路图图 2-1 交通灯实时控制系统 8255 原理图图 2-2 中断服务原理图页码：3

图 2-3 中断服务电路接线图图 2-4 电路连线图 Ⅲ..交通灯程序本次设计中，选用 8254 的计数器 0 定时向实验系统主片 8259A 的 IRQ0 请求中断。设置 8254 的计数器 0 每 10ms 请求一次中断，工作于模式 3；8255 的 A 端口控制交通灯；初始化程序： DATA SEGMENT LED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ；存放七段代码表 DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H D1 EQU 10H D2 EQU 200H ；8255A 端口 A EA EQU 200H ；8259 端口地址 EE EQU 203H CONTROL EQU 20bH ；8254 端口地址 COUNT0 EQU 208H COUNT1 EQU 209H COUNT2 EQU 20aH Z8259 EQU 222H D8259 EQU 220H 页码：4

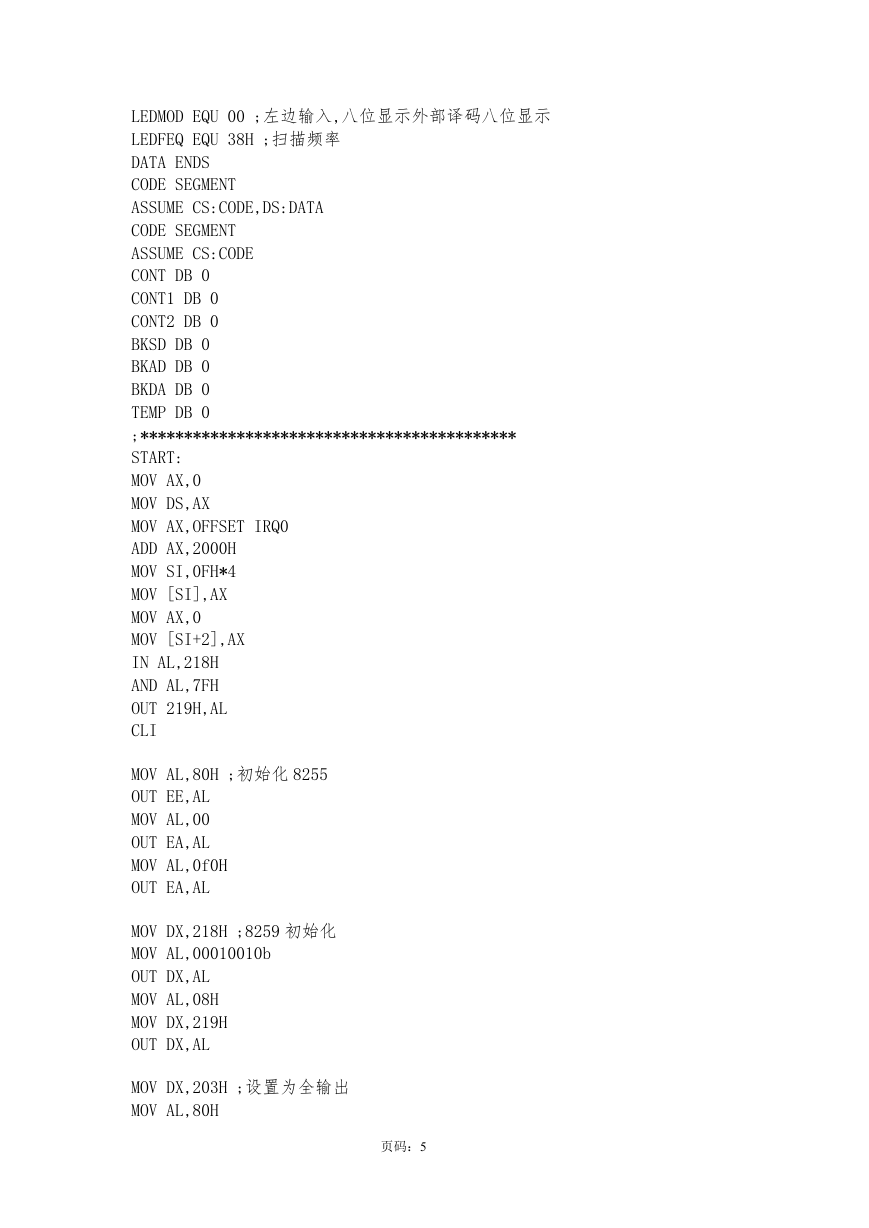

LEDMOD EQU 00 ;左边输入,八位显示外部译码八位显示 LEDFEQ EQU 38H ;扫描频率 DATA ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA CODE SEGMENT ASSUME CS:CODE CONT DB 0 CONT1 DB 0 CONT2 DB 0 BKSD DB 0 BKAD DB 0 BKDA DB 0 TEMP DB 0 ;******************************************* START: MOV AX,0 MOV DS,AX MOV AX,OFFSET IRQ0 ADD AX,2000H MOV SI,0FH*4 MOV [SI],AX MOV AX,0 MOV [SI+2],AX IN AL,218H AND AL,7FH OUT 219H,AL CLI MOV AL,80H ;初始化 8255 OUT EE,AL MOV AL,00 OUT EA,AL MOV AL,0f0H OUT EA,AL MOV DX,218H ;8259 初始化 MOV AL,00010010b OUT DX,AL MOV AL,08H MOV DX,219H OUT DX,AL MOV DX,203H ;设置为全输出 MOV AL,80H 页码：5

OUT DX,AL MOV DX,200H MOV AL,0ffh OUT DX,AL ;清 LED MOV DX,200H ;全红 MOV AL,0F0H OUT DX,AL MOV AL,00110110b ；初始化 8254 OUT CONTROL,AL MOV AX,2500 MOV DX,COUNT0 OUT DX,AL MOV AL,AH OUT COUNT0 ,AL MOV AX,DATA MOV DS,AX 中断服务程序： A1: STI HLT JMP A1 IRQ0: ；写数码管程序，暂缺 JMP COMPARE COMPARE:CMP DL,0 JZ STATE0 CMP DL,1 JZ STATE1 CMP DL,2 JZ STATE2 CMP DL,3 JZ STATE3 STATE0: ；状态 0：东西红南北绿 mov al,01011010b out D2,al DEC SI JNZ CHANGE1 DEC DH MOV SI,100 CHANGE1:DEC CX CMP CX,0 JNZ M0 MOV CX,500 STATE1: DEC DI ；状态 1：东西方向黄灯闪烁，南北绿灯页码：6

CMP DI,0 JNZ SHINE1 MOV AL, 00001010b ；东西灭，南北绿 OUT D2,AL MOV DI,50 JMP CHANGE SHINE1: MOV AL,11111010B ；东西黄，南北绿 OUT D2,AL CHANGE: DEC SI JNZ CHANGE2 DEC DI MOV SI,100 CHANGE2:DEC CX CMP CX,0 JNZ M1 MOV CX,2000 MOV DH,25 STATE2: MOV AL,10100101b ；状态 2：东西绿灯，南北红灯 OUT D2,AL DEC SI JNZ CHANGE3 DEC DH MOV SI,100 CHANGE3:DEC CX CMP CX,0 JNZ M2 MOV CX,500 STATE3: DEC DI ；状态 3：东西绿灯，南北黄灯闪烁 CMP DI,0 JNZ SHINE2 MOV AL,10100000B ；东西绿灯，南北灭 OUT D2,AL MOV DI,50 JMP SOURCE SHINE2: MOV AL,10101111B ；东西绿，南北黄 OUT D2,AL SOURCE: DEC SI JNZ CHANGE4 DEC DH MOV SI,100 CHANGE4:DEC CX CMP CX,0 JNZ M3 MOV CX,6000 页码：7

MOV DH,65 M0: MOV DL,0 ；下次进入状态 0 JMP EXIT M1: MOV DL,1 ；下次进入状态 1 JMP EXIT M2: MOV DL,2 ；下次进入状态 2 JMP EXIT M3: MOV DL,3 ；下次进入状态 3 EXIT: MOV AL,20H OUT 218H,AL IRET CODE ENDS END START 程序运行结果 1．即东西方向的绿灯和南北方向的红灯同时点亮 1 分钟； 2．1 分钟后，东西方向的黄灯闪烁 5 秒钟，。此时南北方向仍维持红灯点亮。 3．东西方向的黄灯闪烁 5 秒钟后，转为东西方向的红灯和南北方向的绿灯同时点亮 20 秒钟； 4． 20 秒钟后，转为南北方向的黄灯闪烁 5 秒钟，此时东西方向仍维持红灯点亮。 5．南北方向的黄灯闪烁 5 秒钟后，东西方向的绿灯和南北方向的红灯同时点亮 1 分钟。如此循环重复。。五、结果测试分析 1．状态灯显示测试当电路连接完毕后，将写好的测试程序刷写到芯片内，K1 和 K2 分别给端口送高电平和低电平，通电即可检测。 2．数码管的测试将串口的和电路板上的接口连接，将写好的测试程序刷写到芯片内，开电源即可测试。六、总结 1、软件延时与定时器计时软件延时，设计简单，使用方便，但是无法进行精确计时，无法在实际应用中进行使用，本次设计采用了，定时器 0 进行计时，每 10ms 产生一个脉冲信号，可以准确的计时并方便 8 段数码管进行显示 2、中断使用的作用页码：8
