GA-EP45-DS3L/ GA-EP45-S3L LGA775 主板支持 Intel® CoreTM 系列处理器 / Intel® Pentium® 系列处理器 / Intel® Celeron® 系列处理器使用手冊 Rev. 1004

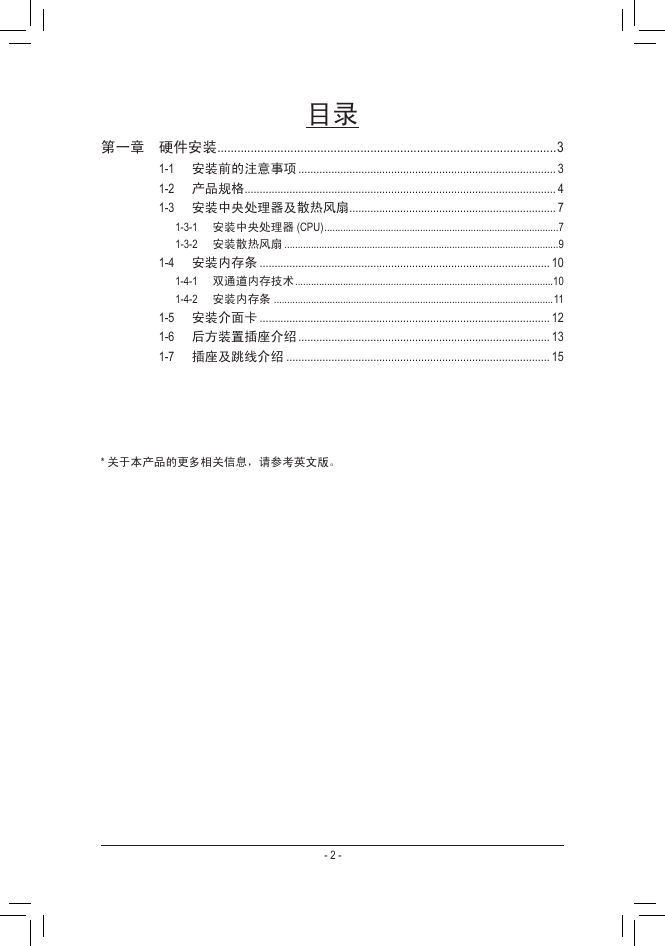

目录第一章硬件安装 ......................................................................................................3 1-1 安装前的注意事项 ...................................................................................... 3 1- 产品规格 ........................................................................................................ 4 1-3 安装中央处理器及散热风扇..................................................................... 7 1-3-1 安装中央处理器 (CPU) ........................................................................................7 1-3- 安装散热风扇 .......................................................................................................9 1-4 安装内存条 ................................................................................................. 10 1-4-1 双通道内存技术 .................................................................................................10 1-4- 安装内存条 .........................................................................................................11 1-5 安装介面卡 ................................................................................................. 1 1-6 后方装置插座介绍 .................................................................................... 13 1-7 插座及跳线介绍 ........................................................................................ 15 * 关于本产品的更多相关信息，请参考英文版。 - -

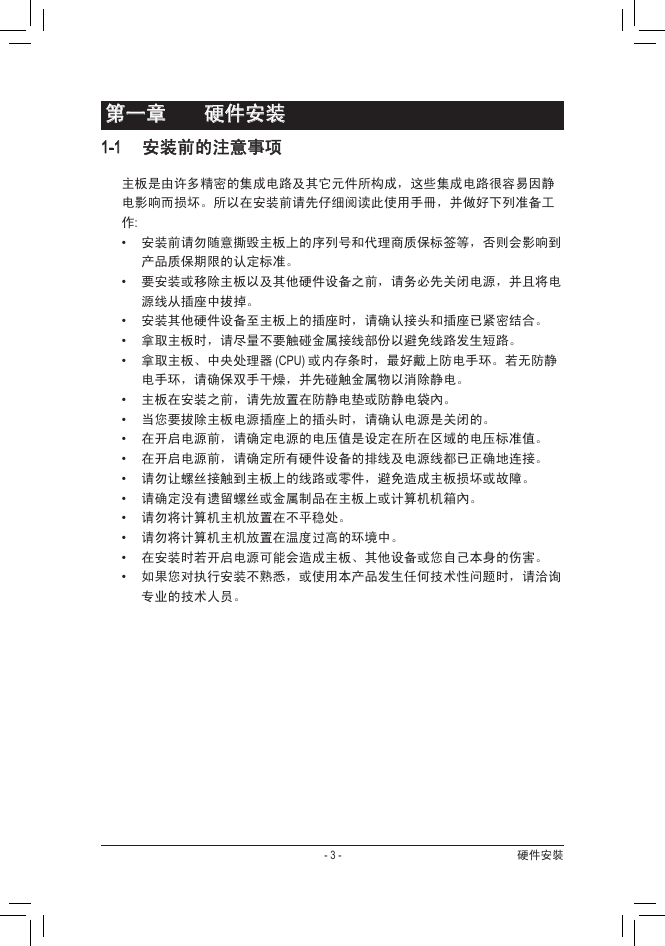

第一章硬件安装 1-1 安装前的注意事项主板是由许多精密的集成电路及其它元件所构成，这些集成电路很容易因静电影响而损坏。所以在安装前请先仔细阅读此使用手冊，并做好下列准备工作: • 安装前请勿随意撕毁主板上的序列号和代理商质保标签等，否则会影响到产品质保期限的认定标准。要安装或移除主板以及其他硬件设备之前，请务必先关闭电源，并且将电源线从插座中拔掉。 • • 安装其他硬件设备至主板上的插座时，请确认接头和插座已紧密结合。 • 拿取主板时，请尽量不要触碰金属接线部份以避免线路发生短路。 • 拿取主板、中央处理器 (CPU) 或内存条时，最好戴上防电手环。若无防静电手环，请确保双手干燥，并先碰触金属物以消除静电。 • 主板在安装之前，请先放置在防静电垫或防静电袋內。 • 当您要拔除主板电源插座上的插头时，请确认电源是关闭的。 • 在开启电源前，请确定电源的电压值是设定在所在区域的电压标准值。 • 在开启电源前，请确定所有硬件设备的排线及电源线都已正确地连接。 • 请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。 • 请确定没有遗留螺丝或金属制品在主板上或计算机机箱內。 • 请勿将计算机主机放置在不平稳处。 • 请勿将计算机主机放置在温度过高的环境中。 • 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。 • 如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请洽询专业的技术人员。 - 3 - 硬件安裝

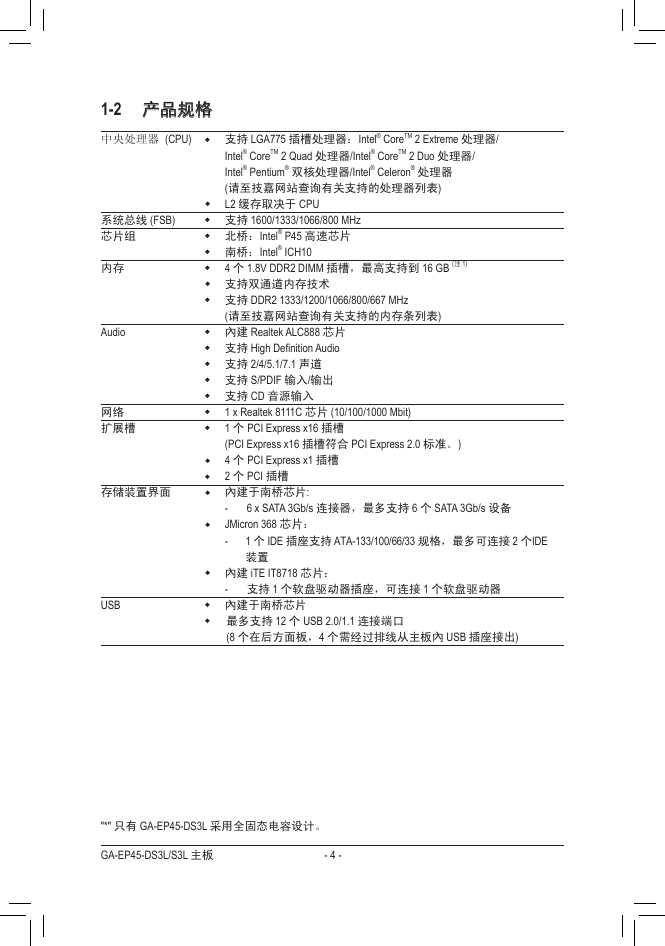

1-2 产品规格中央处理器 (CPU)  支持 LGA775 插槽处理器：Intel® CoreTM Extreme 处理器/ Intel® CoreTM Quad 处理器/Intel® CoreTM Duo 处理器/ Intel® Pentium® 双核处理器/Intel® Celeron® 处理器 (请至技嘉网站查询有关支持的处理器列表) L 缓存取决于 CPU   支持 1600/1333/1066/800 MHz  北桥：Intel® P45 高速芯片  南桥：Intel® ICH10   支持双通道内存技术  4 个 1.8V DDR DIMM 插槽，最高支持到 16 GB (注 1) 支持 DDR 1333/100/1066/800/667 MHz (请至技嘉网站查询有关支持的内存条列表)  內建 Realtek ALC888 芯片  支持 High Definition Audio  支持 /4/5.1/7.1 声道  支持 S/PDIF 输入/输出  支持 CD 音源输入  1 x Realtek 8111C 芯片 (10/100/1000 Mbit)  1 个 PCI Express x16 插槽 (PCI Express x16 插槽符合 PCI Express .0 标准。) 系统总线 (FSB) 芯片组内存 Audio 网络扩展槽存储装置界面 USB  4 个 PCI Express x1 插槽   內建于南桥芯片: 个 PCI 插槽  - JMicron 368 芯片： -  內建 iTE IT8718 芯片： 6 x SATA 3Gb/s 连接器，最多支持 6 个 SATA 3Gb/s 设备 1 个 IDE 插座支持 ATA-133/100/66/33 规格，最多可连接个IDE 装置 - 支持 1 个软盘驱动器插座，可连接 1 个软盘驱动器  內建于南桥芯片  最多支持 1 个 USB .0/1.1 连接端口 (8 个在后方面板，4 个需经过排线从主板內 USB 插座接出) "*" 只有 GA-EP45-DS3L 采用全固态电容设计。 GA-EP45-DS3L/S3L 主板 - 4 -

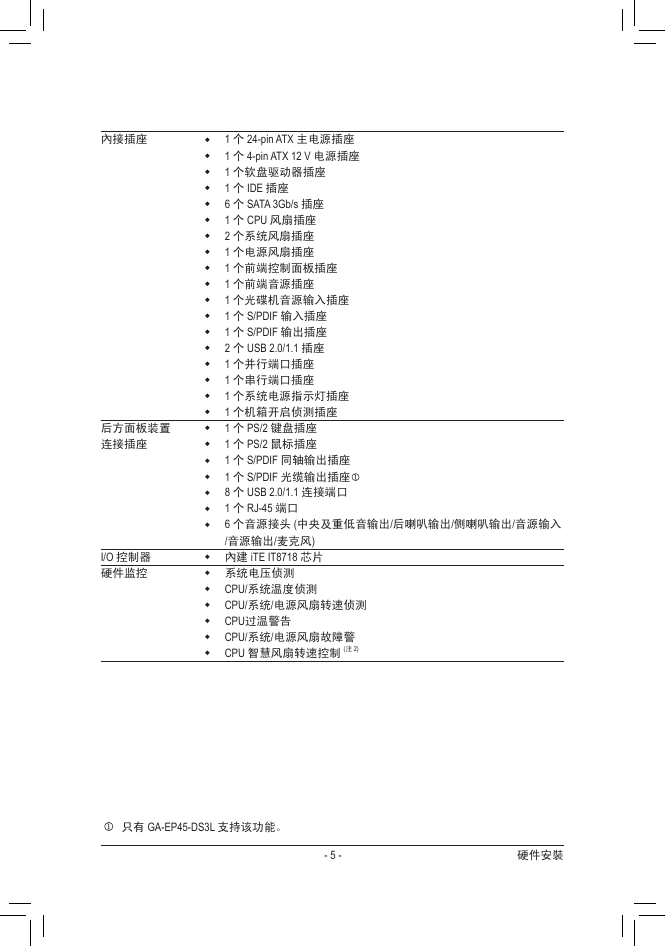

內接插座后方面板装置连接插座 I/O 控制器硬件监控 1 个 4-pin ATX 主电源插座 1 个 4-pin ATX 1 V 电源插座 1 个软盘驱动器插座 1 个 IDE 插座 6 个 SATA 3Gb/s 插座 1 个 CPU 风扇插座个系统风扇插座 1 个电源风扇插座 1 个前端控制面板插座 1 个前端音源插座 1 个光碟机音源输入插座 1 个 S/PDIF 输入插座 1 个 S/PDIF 输出插座个 USB .0/1.1 插座 1 个并行端口插座 1 个串行端口插座 1 个系统电源指示灯插座 1 个机箱开启侦测插座                    1 个 PS/ 键盘插座  1 个 PS/ 鼠标插座 1 个 S/PDIF 同轴输出插座   1 个 S/PDIF 光缆输出插座  8 个 USB .0/1.1 连接端口  1 个 RJ-45 端口  6 个音源接头 (中央及重低音输出/后喇叭输出/侧喇叭输出/音源输入 /音源输出/麦克风)  內建 iTE IT8718 芯片  系统电压侦测  CPU/系统温度侦测  CPU/系统/电源风扇转速侦测  CPU过温警告  CPU/系统/电源风扇故障警  CPU 智慧风扇转速控制 (注 ) 只有 GA-EP45-DS3L 支持该功能。 - 5 - 硬件安裝

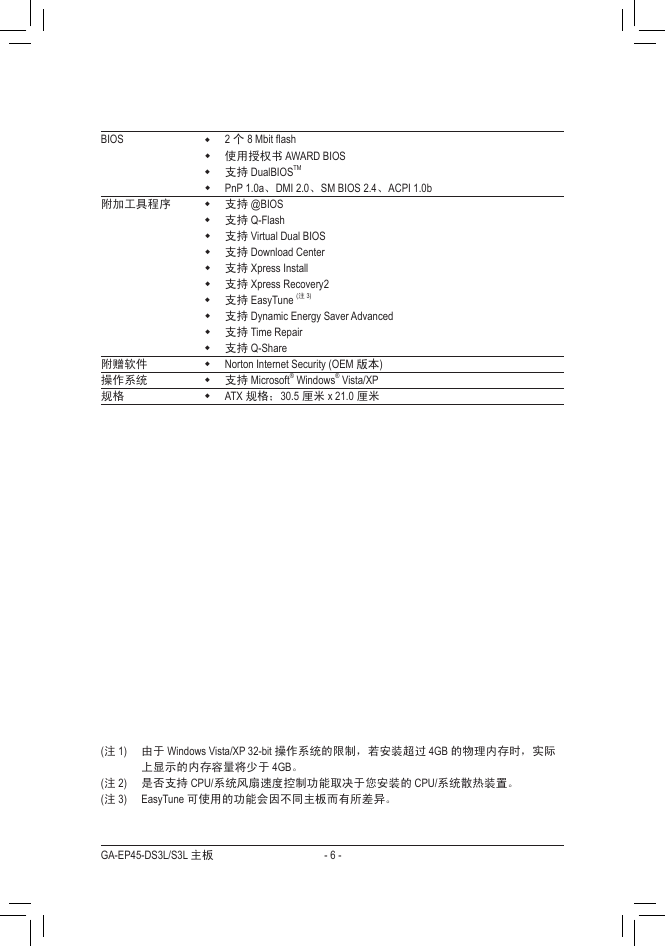

BIOS 附加工具程序附赠软件操作系统规格  个 8 Mbit flash  使用授权书 AWARD BIOS  支持 DualBIOSTM  PnP 1.0a、DMI .0、SM BIOS .4、ACPI 1.0b  支持 @BIOS  支持 Q-Flash  支持 Virtual Dual BIOS  支持 Download Center  支持 Xpress Install  支持 Xpress Recovery  支持 EasyTune (注 3)  支持 Dynamic Energy Saver Advanced  支持 Time Repair  支持 Q-Share  Norton Internet Security (OEM 版本)  支持 Microsoft® Windows® Vista/XP  ATX 规格；30.5 厘米 x 1.0 厘米 (注 1) 由于 Windows Vista/XP 3-bit 操作系统的限制，若安装超过 4GB 的物理内存时，实际上显示的内存容量将少于 4GB。是否支持 CPU/系统风扇速度控制功能取决于您安装的 CPU/系统散热装置。 (注 ) (注 3) EasyTune 可使用的功能会因不同主板而有所差异。 GA-EP45-DS3L/S3L 主板 - 6 -

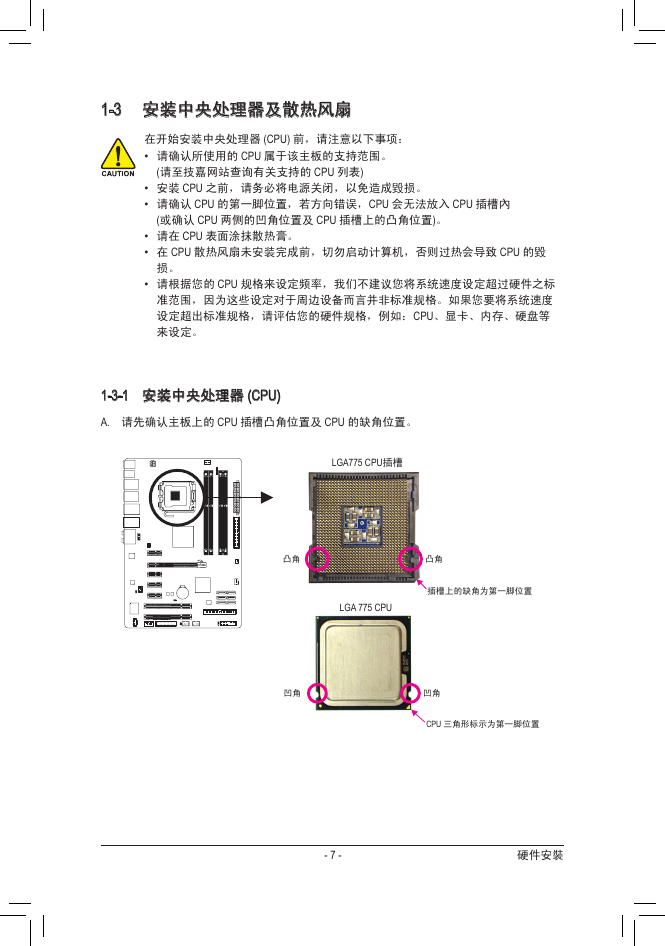

1-3 安装中央处理器及散热风扇在开始安装中央处理器 (CPU) 前，请注意以下事项： • 请确认所使用的 CPU 属于该主板的支持范围。 (请至技嘉网站查询有关支持的 CPU 列表) • 安装 CPU 之前，请务必将电源关闭，以免造成毀损。 • 请确认 CPU 的第一脚位置，若方向错误，CPU 会无法放入 CPU 插槽內 (或确认 CPU 两侧的凹角位置及 CPU 插槽上的凸角位置)。 • 请在 CPU 表面涂抹散热膏。 • 在 CPU 散热风扇未安装完成前，切勿启动计算机，否则过热会导致 CPU 的毀损。 • 请根据您的 CPU 规格来设定频率，我们不建议您将系统速度设定超过硬件之标准范围，因为这些设定对于周边设备而言并非标准规格。如果您要将系统速度设定超出标准规格，请评估您的硬件规格，例如：CPU、显卡、内存、硬盘等来设定。 1-3-1 安装中央处理器 (CPU) A. 请先确认主板上的 CPU 插槽凸角位置及 CPU 的缺角位置。 LGA775 CPU插槽凸角凸角插槽上的缺角为第一脚位置 LGA 775 CPU 凹角凹角 CPU 三角形标示为第一脚位置 - 7 - 硬件安裝

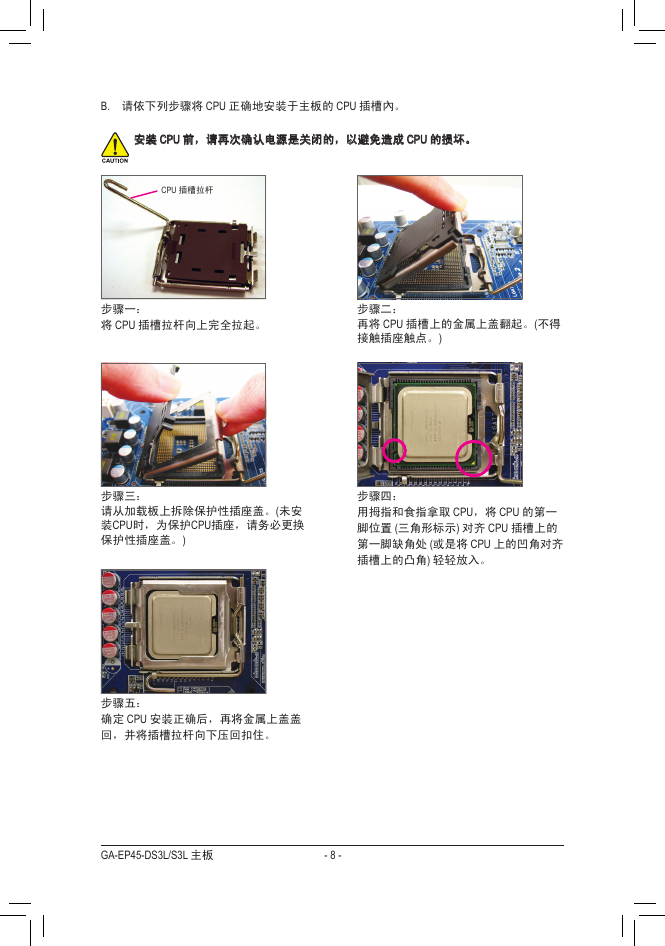

B. 请依下列步骤将 CPU 正确地安装于主板的 CPU 插槽內。安装 CPU 前，请再次确认电源是关闭的，以避免造成 CPU 的损坏。 CPU 插槽拉杆步骤一：将 CPU 插槽拉杆向上完全拉起。步骤二：再将 CPU 插槽上的金属上盖翻起。(不得接触插座触点。) 步骤三：请从加载板上拆除保护性插座盖。(未安装CPU时，为保护CPU插座，请务必更换保护性插座盖。) 步骤四：用拇指和食指拿取 CPU，将 CPU 的第一脚位置 (三角形标示) 对齐 CPU 插槽上的第一脚缺角处 (或是将 CPU 上的凹角对齐插槽上的凸角) 轻轻放入。步骤五：确定 CPU 安装正确后，再将金属上盖盖回，并将插槽拉杆向下压回扣住。 GA-EP45-DS3L/S3L 主板 - 8 -
