    Match & Noise PIT E L 蒋苓利 2022-6-5

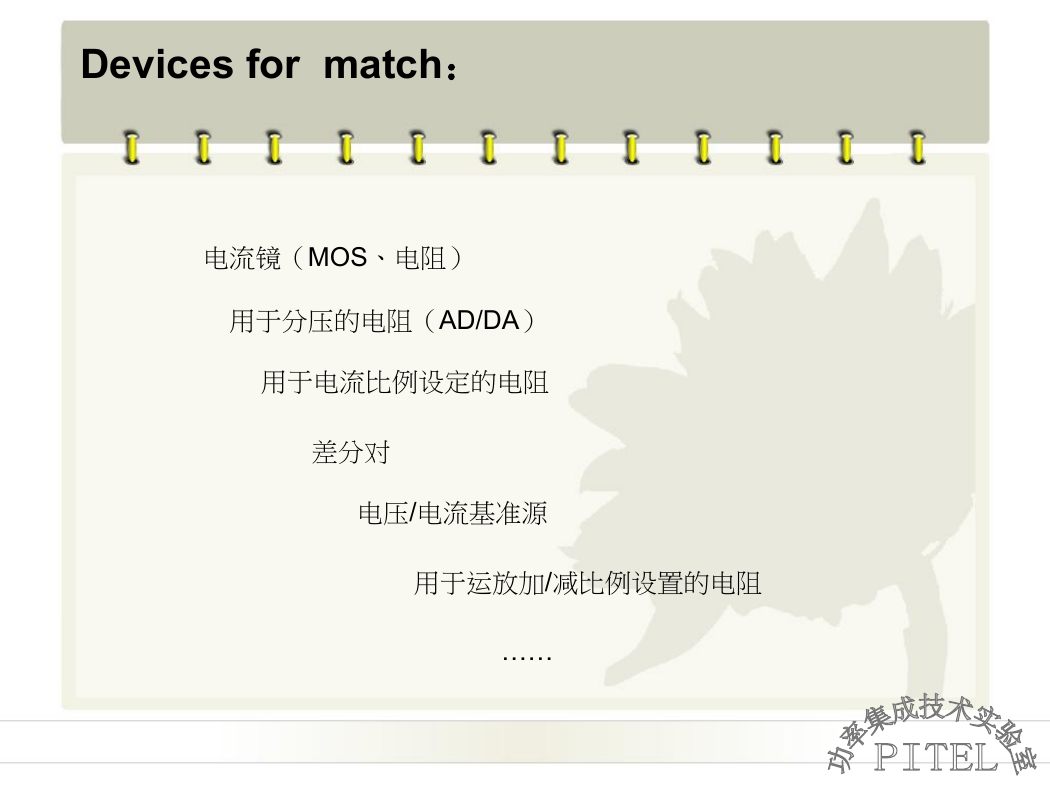

    Devices for match： 电流镜（MOS、电阻） 用于分压的电阻（AD/DA） 用于电流比例设定的电阻 差分对 电压/电流基准源 用于运放加/减比例设置的电阻 ……
    Rules for match： Place devices close to each other Keep the device in the same orientation Device in the same size Choose a middle value for root component Interdigitating device Common centroid & Symmetry Dummy device for over-etching Match the parasitic parameter
    Rules for match Place devices close to each other Upper Limit y1 y2 Lower Limit x1 x2 x,y x- x , y+ y x+ x , y- y • The closer between the two components, the more similar for these two components. • In the small region, the characteristic curve can be viewed as “linear”. • The distance between the devices should be the same.
    Rules for match Keep the device in the same orientation 标准尺寸： 20/5 横向放置 20/4

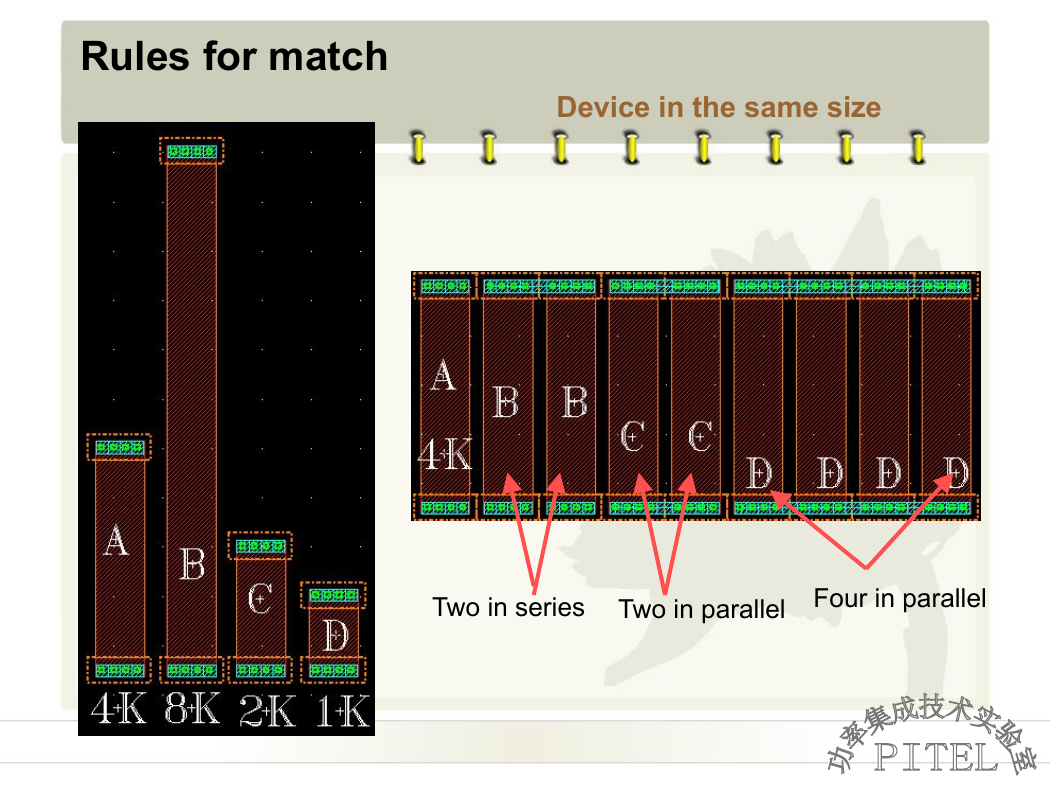

    Rules for match Device in the same size Two in series Two in parallel Four in parallel
    Rules for match Choose a middle value for root component Match for R1=4k R2=16k Which one is better？
    Rules for match Choose a middle value for root component 阻值居中 长度、宽度在精度范围内 所占面积最小 经验值（0.5um）： 宽度： 最窄2um，仅用于无需任何阻值精度要求的大电阻 普通匹配3~4um 高精度匹配5~6um 长度： 有精度要求者，方块值最好在6个以上 50～60um左右为佳，太长易断
