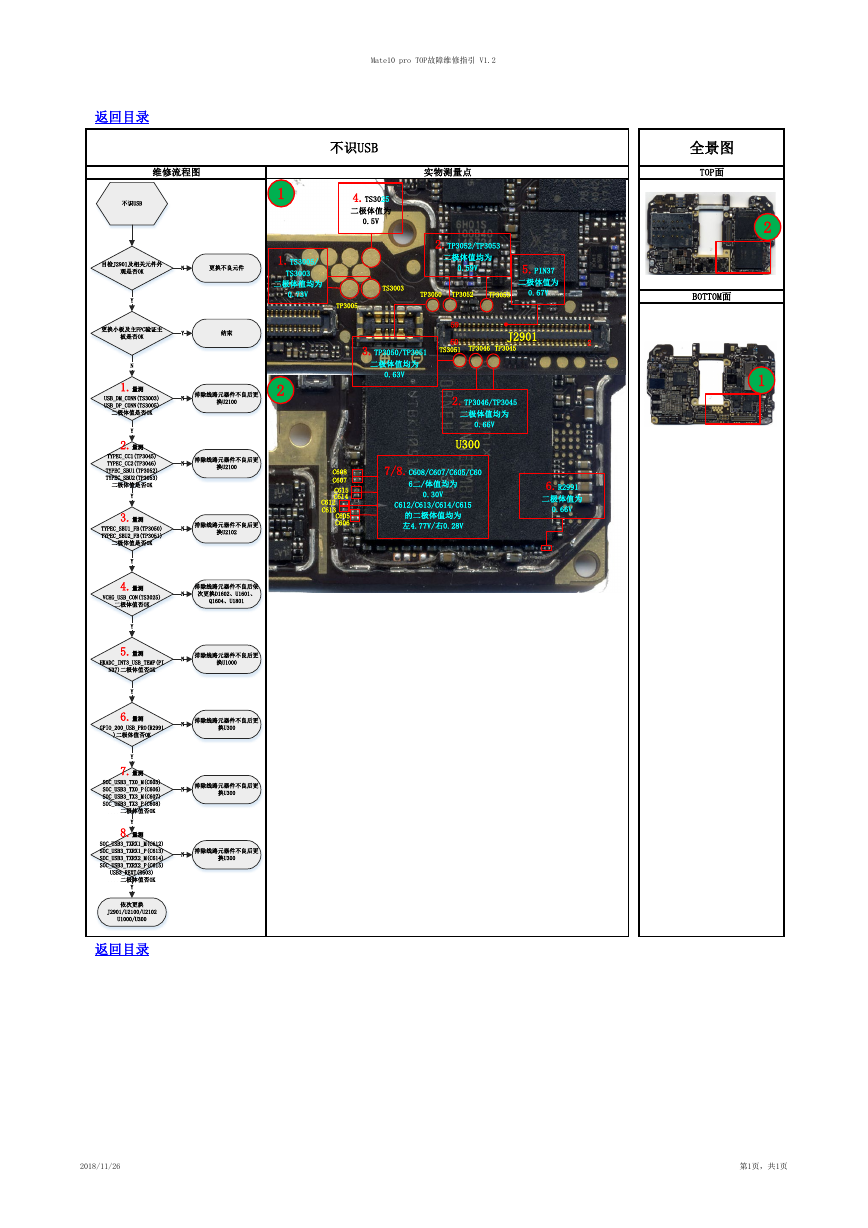

目检J2901及相关元件外 观是否OK N 更换不良元件 1 4.TS3025 二极体值为 0.5V 1.TS3005/ TS3003 二极体值均为 0.73V TP3005 TS3003 2.TP3052/TP3053 二极体值均为 0.59V TP3050 TP3052 TP3053 5.PIN37 二极体值为 0.67V 全景图 TOP面 BOTTOM面 2 1 Mate10 pro TOP故障维修指引 V1.2 维修流程图 实物测量点 不识USB 59 60 TS3051 J2901 TP3046 TP3045 1 2 3.TP3050/TP3051 二极体值均为 0.63V 2.TP3046/TP3045 二极体值均为 0.66V U300 7/8.C608/C607/C605/C60 6二/体值均为 0.30V C612/C613/C614/C615 的二极体值均为 左4.77V/右0.28V 6.R2991 二极体值为 0.66V C608 C607 C615 C614 C605 C606 C612 C613 Y N N N 结束 排除线路元器件不良后更 换U2100 2 排除线路元器件不良后更 换U2100 排除线路元器件不良后更 换U2102 排除线路元器件不良后依 次更换D1602、U1601、 N Q1604、U1801 N N N N 排除线路元器件不良后更 换U1000 排除线路元器件不良后更 换U300 排除线路元器件不良后更 换U300 排除线路元器件不良后更 换U300 返回目录 不识USB Y 更换小板及主FPC验证主 板是否OK N 1.量测 USB_DM_CONN(TS3003) USB_DP_CONN(TS3005) 二极体值是否OK Y 2.量测 TYPEC_CC1(TP3045) TYPEC_CC2(TP3046) TYPEC_SBU1(TP3052) TYPEC_SBU2(TP3053) 二极体值是否OK Y 3.量测 TYPEC_SBU1_FB(TP3050) TYPEC_SBU2_FB(TP3051) 二极体值是否OK Y 4.量测 VCHG_USB_CON(TS3025) 二极体值否OK Y 5.量测 HKADC_INT3_USB_TEMP(PI N37)二极体值否OK Y 6.量测 GPIO_200_USB_PRO(R2991 )二极体值否OK Y 7.量测 SOC_USB3_TX0_M(C605) SOC_USB3_TX0_P(C606) SOC_USB3_TX3_M(C607) SOC_USB3_TX3_P(C608) 二极体值否OK Y 8.量测 SOC_USB3_TXRX1_M(C612) SOC_USB3_TXRX1_P(C613) SOC_USB3_TXRX2_M(C614) SOC_USB3_TXRX2_P(C615) USB3_REXT(R603) 二极体值否OK Y 依次更换 J2901/U2100/U2102 U1000/U300 返回目录 2018/11/26 第1页，共1页
