    首先 我没做过这个东西 也没用过 MHD 和 PDF 模块 这是一个思路只能， 首先是 物理模型的确认： 1 ， 水 和 氨 水 的 反 映 http://wenku.baidu.com/view/114483140b4e767f5acfce09.html 2， fluent 模拟 MHD 模块 和 vof 模块 需 要 的 模 型 是 PDF （ 燃 烧 模 型 ，） 就是这样了
    步骤： 首先 建立模型，既然你刚开始 应该是 gambit 建模把， 建模你应该是会的吧 值得注意的是： 你的模型做的是二维代表三维的 模型。但是你想这个东西以旋转就错 误了把，你想入口旋转一圈是什么样子的啊 ， 所以你直接三维建模吧！！！！ 我 就 不 给 你作图了，应为这个作图的自己来注意细节，冷却水做上也不是很复杂（涉及到 流 固 耦 合，就是在内管道设为 couple 的 ）。作图的具体细节不明白再问我 图上的这东西 我也不知道什么 有没有必要画， 然后画图 完了 第二步： fluent 模拟： 具体的 检查网格，模型尺寸，等问题不提了 在打开 MHD 模块之前， 你要做的准备（以为我也不太熟悉这个模块， 你的自己细细研究 这个 help 第四章 附带很详细） 怎么打开 MHD： 读入 msh 后 回车

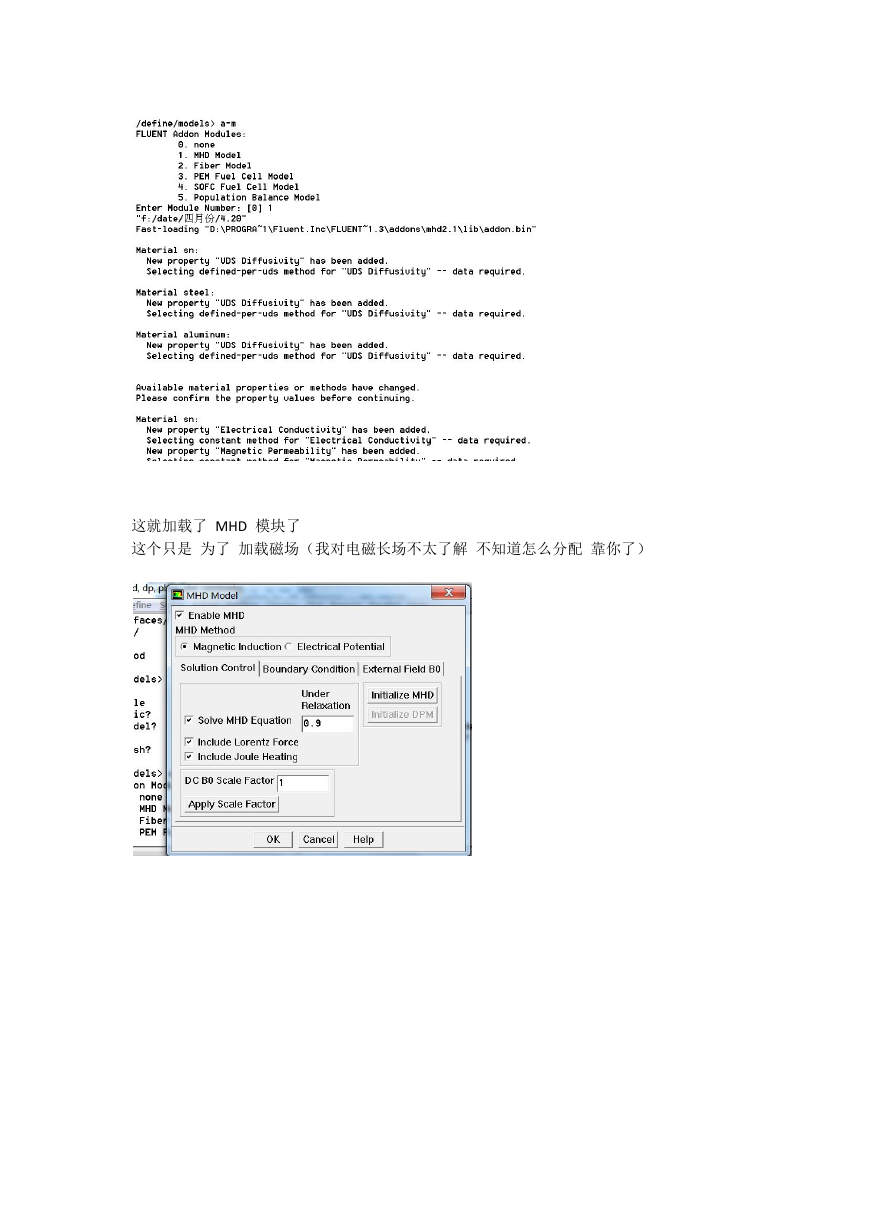

    这就加载了 MHD 模块了 这个只是 为了 加载磁场（我对电磁长场不太了解 不知道怎么分配 靠你了）
    加载磁场 你可以发现 上图 可以改变是 DC or AC 然后定义 磁场 也可以从外部 import 输入 bo 的 定义好磁场了 我们就的定义在 磁场在哪？？？ 在 gambit 中画图的时候 最后我们定义了 fluid and solid 区域， 我们可以在 示 对话框 选中 fluid 然后 apply 磁场的边界条件： 看到 apply external field 单击， 显
    可以 modify 材料属性 还有 wall 的属性 help 中有介绍 ， 我想应该选择 couple wall 就 行了 也能够固液耦合。 MHD 加载完了 然后 这个模型的 define>model>湍流 or 层流 （应该是湍流） 粘性 启动能量方程， 这个 你就自己看看 这个还是比较简单的 里面有 Nh3 但是没有 也有 NH3 氨水 具体的要是没 你自己的写这些变量 然后 燃烧的模型-就是化学反应的 模型（这个我也不会 看这书给你 揣摩的 你自己再好好 看看） define>model>species model > transp :说明 eddy-dissipation 表示 化学反应壁湍流扰动要快。 单击 ok 更改 流体材料 define > mater
    edit 点击： 单击 第二个 edit
    stoich coefficient 和 rate exponent 需要自己 看看 这个需要差文献 或者从实验 其中上式的 我们要定义个： 单击 edit 你 要根据要用的 流体特性， 然后 边界条件
    一次类推 就行了 。 这就基本设置完了 然后就可以 调节松弛因子 初始化 残差 运行 看结果了
