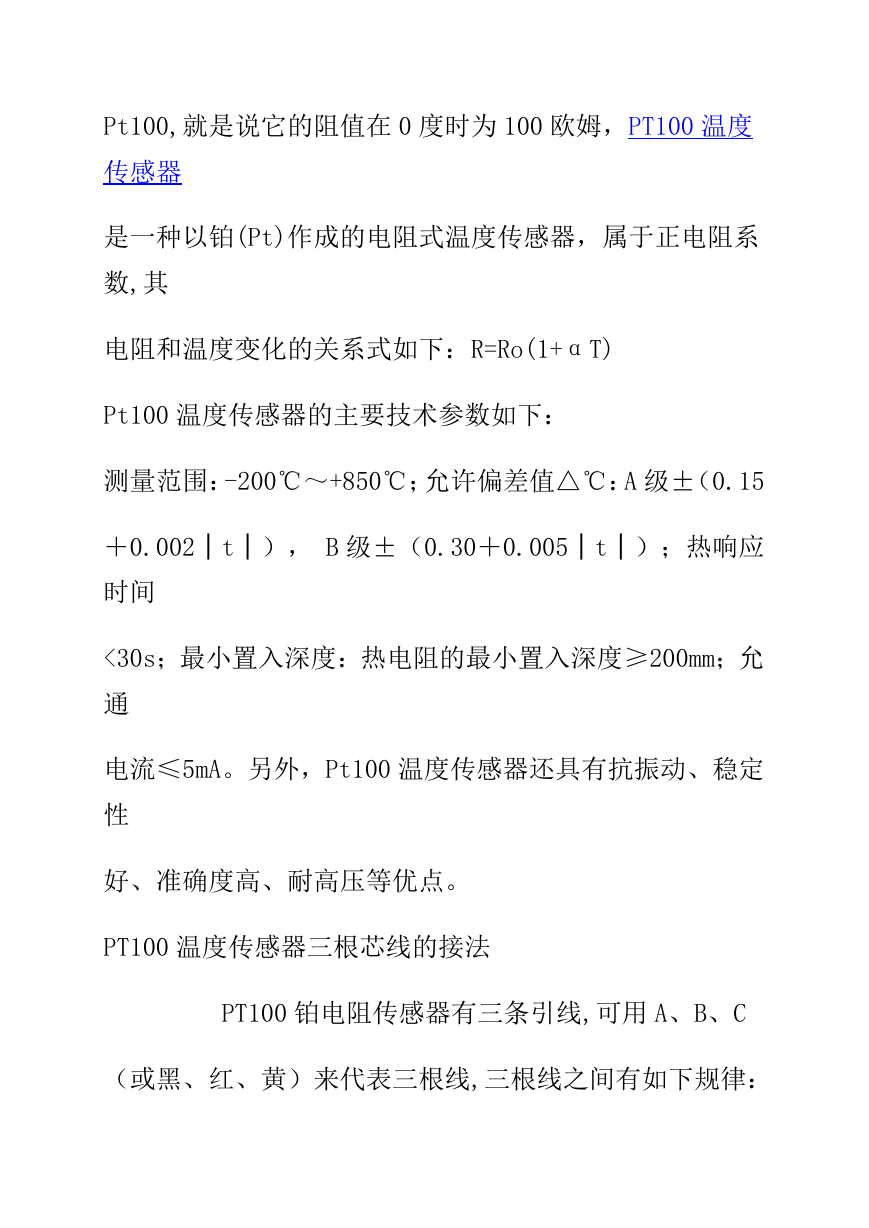

Pt100,就是说它的阻值在 0 度时为 100 欧姆，PT100 温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) Pt100 温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15 ＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间 <30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。 PT100 温度传感器三根芯线的接法 PT100 铂电阻传感器有三条引线,可用 A、B、C （或黑、红、黄）来代表三根线,三根线之间有如下规律：

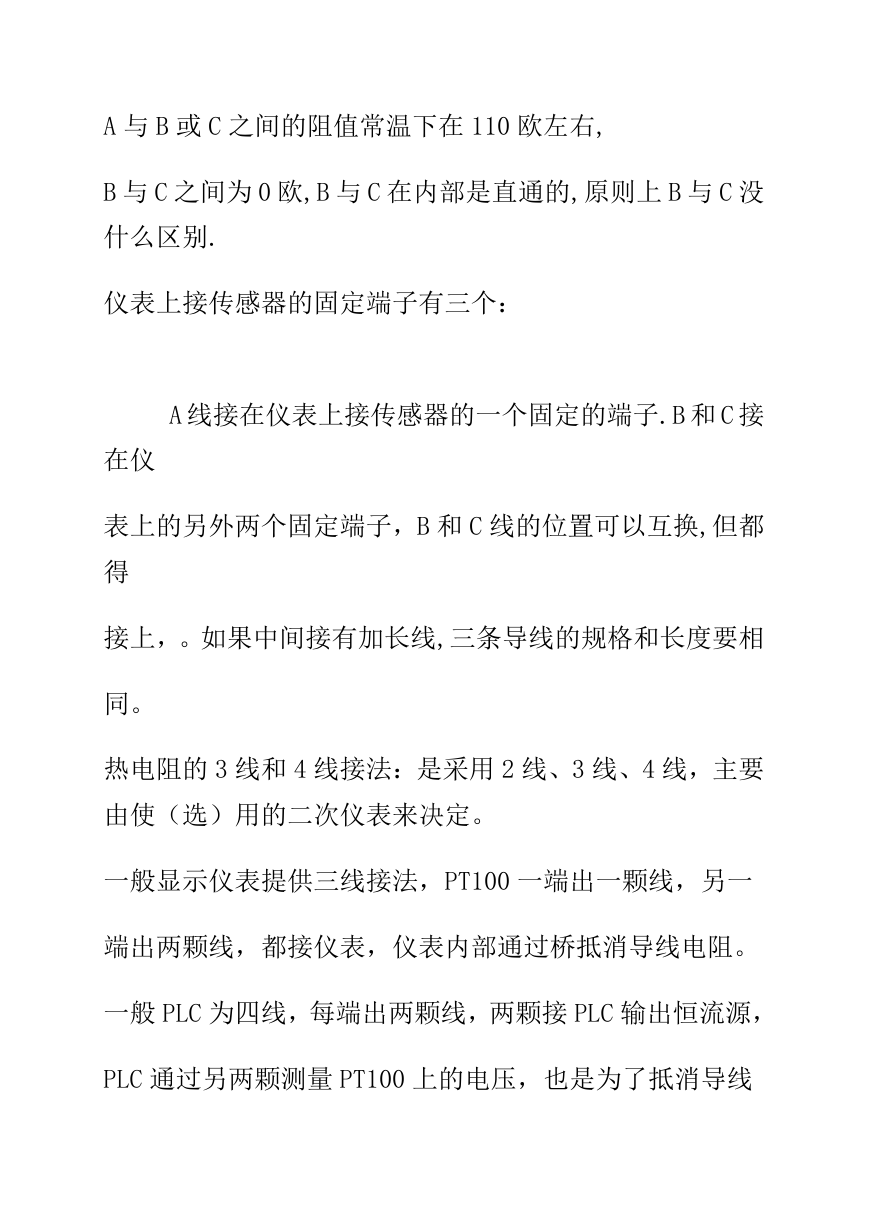

A 与 B 或 C 之间的阻值常温下在 110 欧左右, B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别. 仪表上接传感器的固定端子有三个： A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在仪表上的另外两个固定端子，B 和 C 线的位置可以互换,但都得接上，。如果中间接有加长线,三条导线的规格和长度要相同。热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要由使（选）用的二次仪表来决定。一般显示仪表提供三线接法，PT100 一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源， PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线

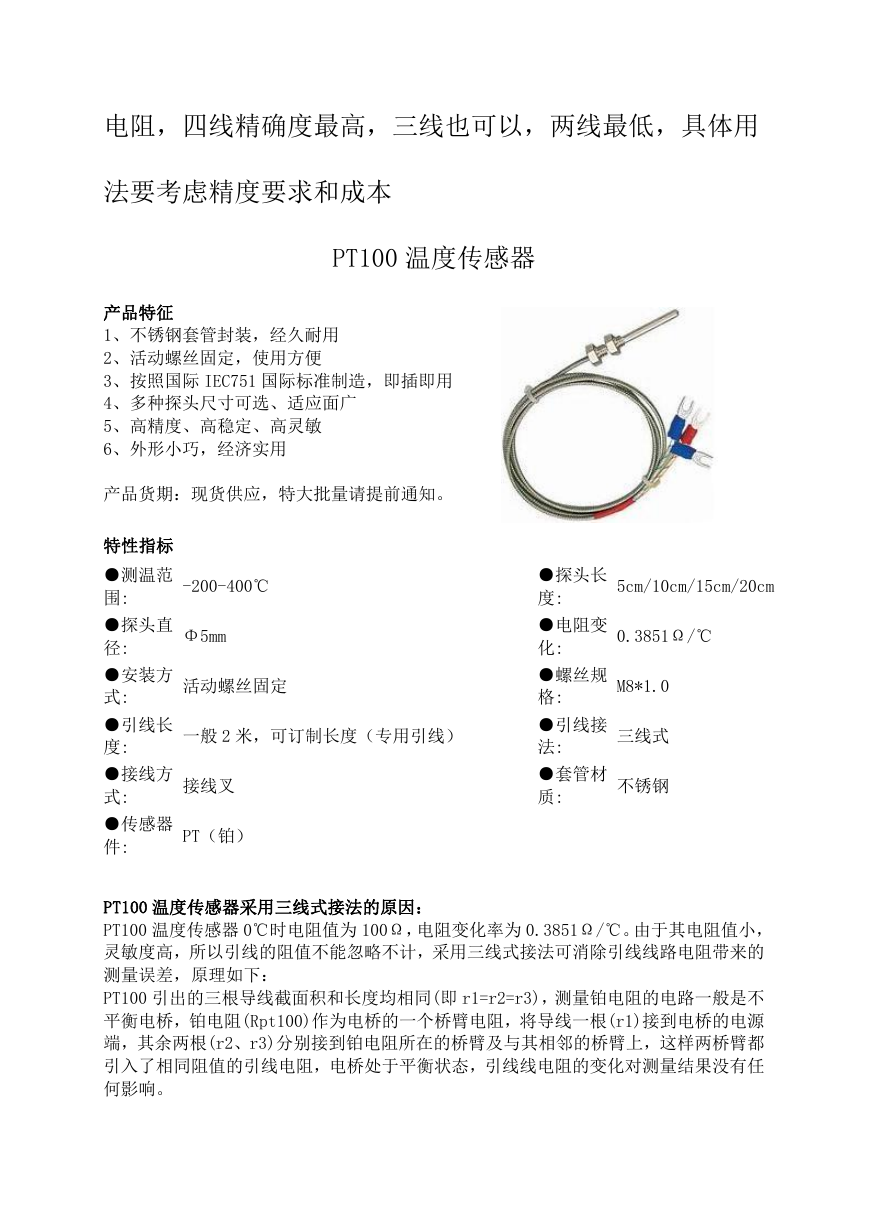

电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本 PT100 温度传感器产品特征 1、不锈钢套管封装，经久耐用 2、活动螺丝固定，使用方便 3、按照国际 IEC751 国际标准制造，即插即用 4、多种探头尺寸可选、适应面广 5、高精度、高稳定、高灵敏 6、外形小巧，经济实用产品货期：现货供应，特大批量请提前通知。特性指标 ●测温范围: ●探头直径: ●安装方式: ●引线长度: ●接线方式: ●传感器件: -200-400℃ Φ5mm 活动螺丝固定一般 2 米，可订制长度（专用引线）接线叉 PT（铂） ●探头长度: ●电阻变化: ●螺丝规格: ●引线接法: ●套管材质: 5cm/10cm/15cm/20cm 0.3851Ω/℃ M8*1.0 三线式不锈钢 PT100 温度传感器采用三线式接法的原因： PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为 0.3851Ω/℃。由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，原理如下： PT100 引出的三根导线截面积和长度均相同(即 r1=r2=r3)，测量铂电阻的电路一般是不平衡电桥，铂电阻(Rpt100)作为电桥的一个桥臂电阻，将导线一根(r1)接到电桥的电源端，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任何影响。

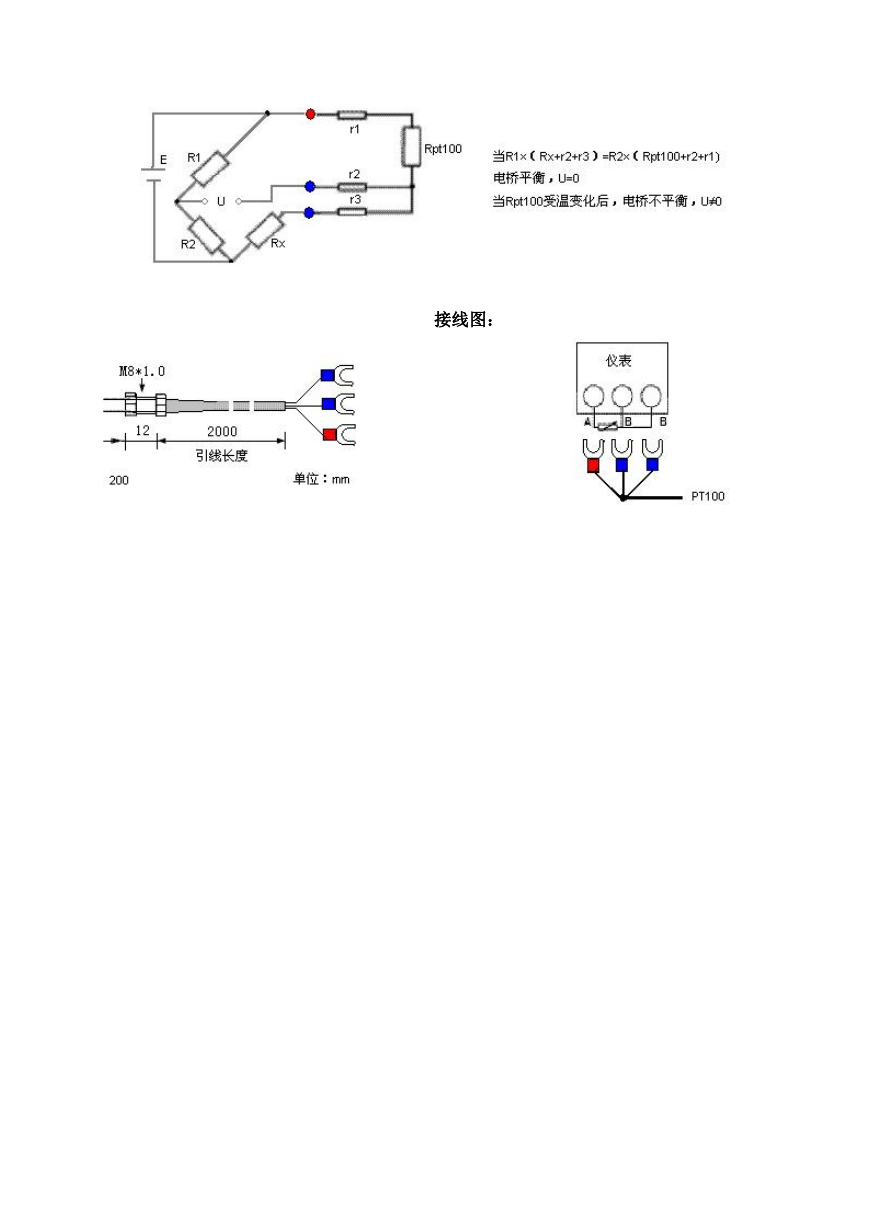

尺寸图：接线图：选型图：

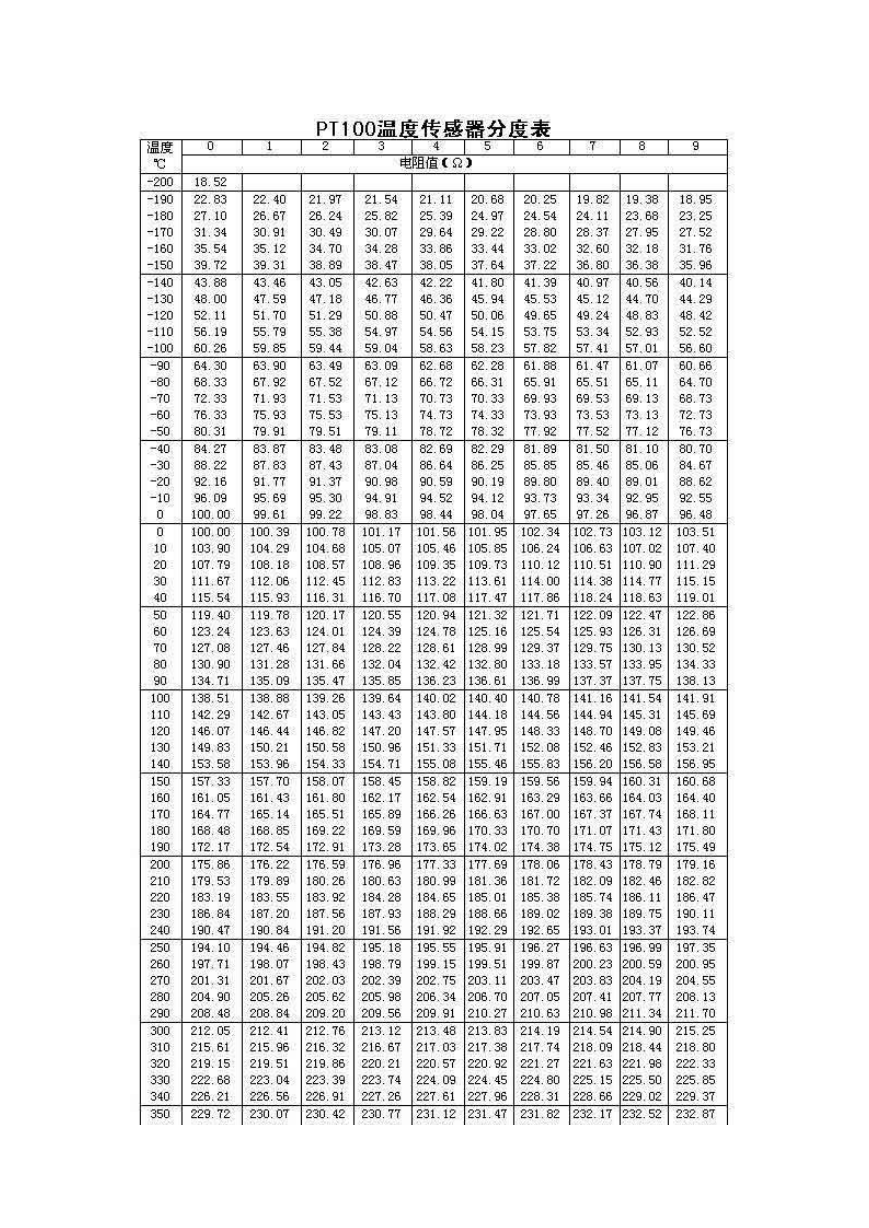

此温度传感器为通用型产品，即插即用，用户在选型时只需要讲明探头的长度。 PT100 原理及分度表电阻式温度传感器(RTD,Resistance Temperature Detector)－一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度传感器是以金属作成的, 其中以铂(Pt)作成的电阻式温度检测器,最为稳定－耐酸碱、不会变质、相当线性...,最受工业界采用。 PT100 温度传感器是一种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT) 其中α=0.00392,Ro 为 100Ω(在 0℃的电阻值),T 为摄氏温度，因此白金作成的电阻式温度传感器，又称为 PT100
