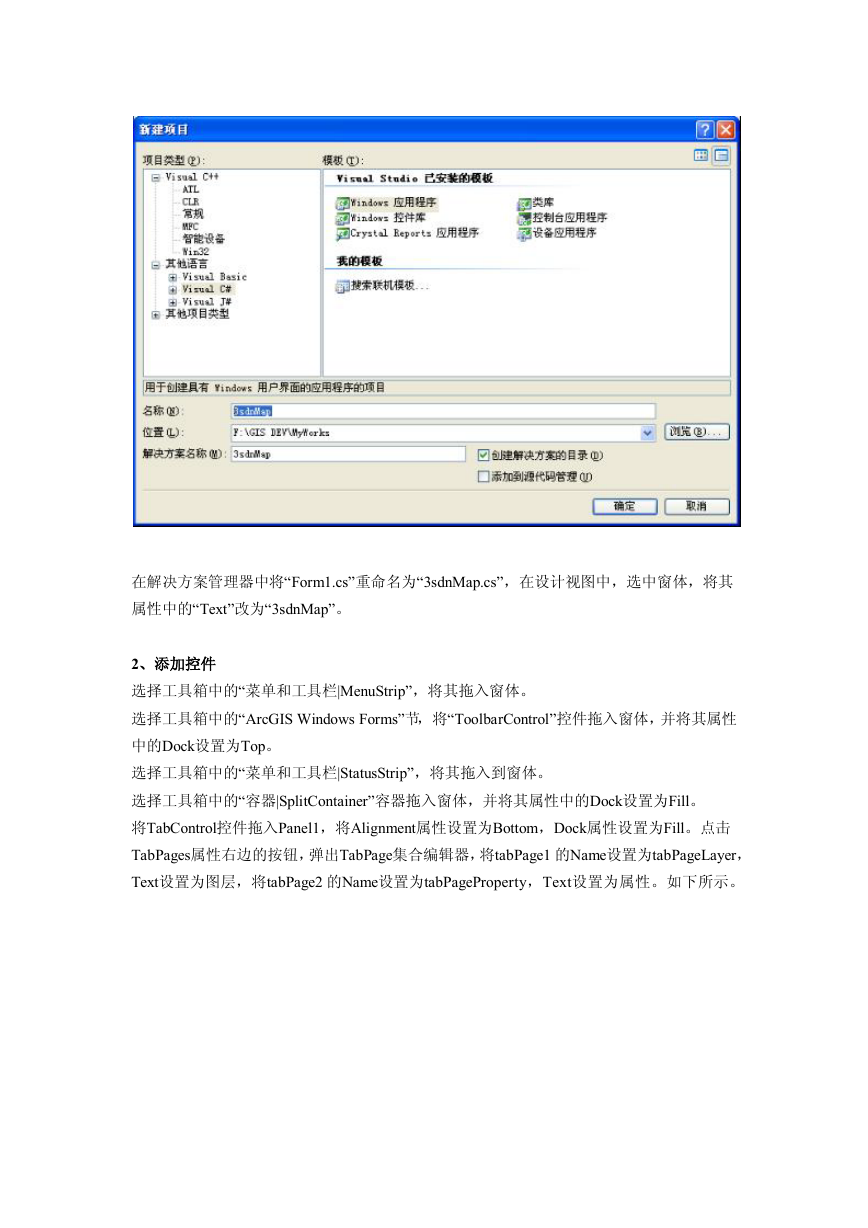

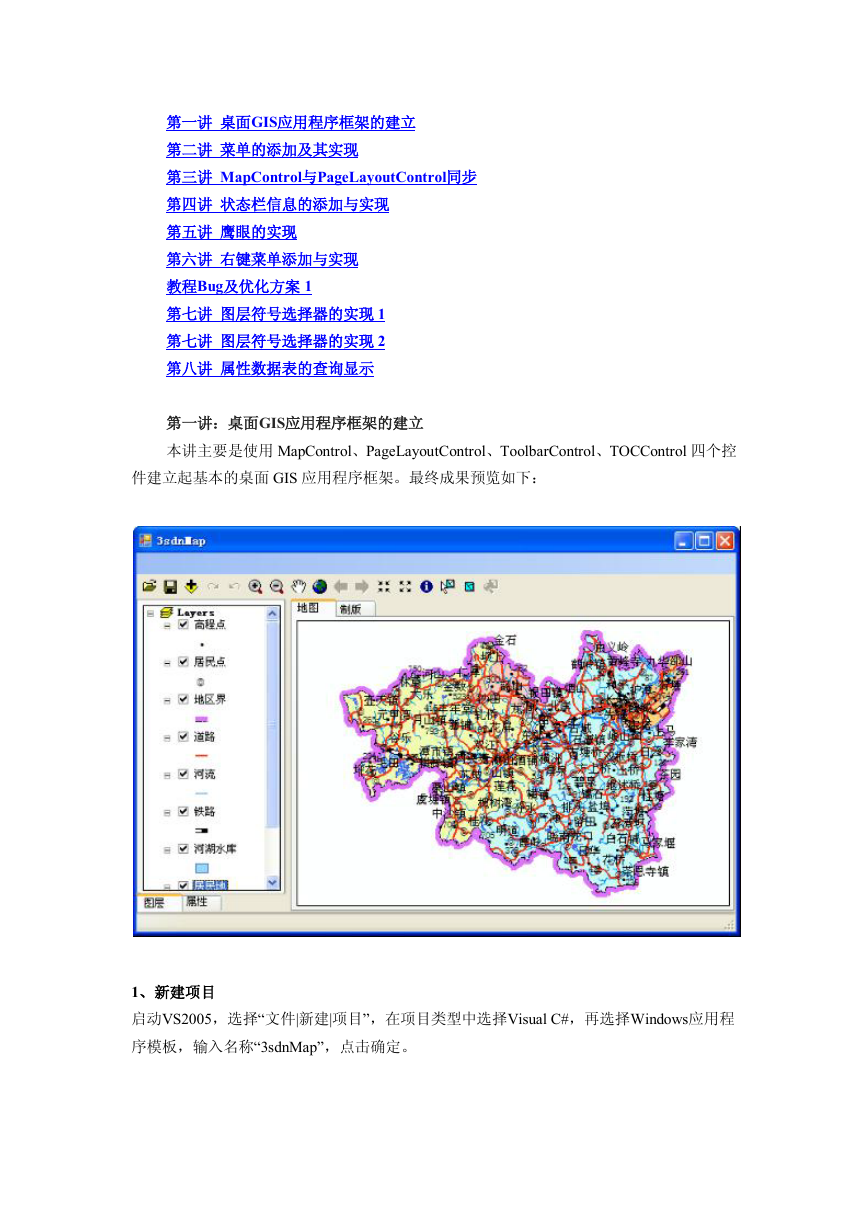

第一讲桌面GIS应用程序框架的建立第二讲菜单的添加及其实现第三讲 MapControl与PageLayoutControl同步第四讲状态栏信息的添加与实现第五讲鹰眼的实现第六讲右键菜单添加与实现教程Bug及优化方案 1 第七讲图层符号选择器的实现 1 第七讲图层符号选择器的实现 2 第八讲属性数据表的查询显示第一讲：桌面GIS应用程序框架的建立本讲主要是使用 MapControl、PageLayoutControl、ToolbarControl、TOCControl 四个控件建立起基本的桌面 GIS 应用程序框架。最终成果预览如下： 1、新建项目启动VS2005，选择“文件|新建|项目”，在项目类型中选择Visual C#，再选择Windows应用程序模板，输入名称“3sdnMap”，点击确定。

在解决方案管理器中将“Form1.cs”重命名为“3sdnMap.cs”，在设计视图中，选中窗体，将其属性中的“Text”改为“3sdnMap”。 2、添加控件选择工具箱中的“菜单和工具栏|MenuStrip”，将其拖入窗体。选择工具箱中的“ArcGIS Windows Forms”节，将“ToolbarControl”控件拖入窗体，并将其属性中的Dock设置为Top。选择工具箱中的“菜单和工具栏|StatusStrip”，将其拖入到窗体。选择工具箱中的“容器|SplitContainer”容器拖入窗体，并将其属性中的Dock设置为Fill。将TabControl控件拖入Panel1，将Alignment属性设置为Bottom，Dock属性设置为Fill。点击 TabPages属性右边的按钮，弹出TabPage集合编辑器，将tabPage1 的Name设置为tabPageLayer， Text设置为图层，将tabPage2 的Name设置为tabPageProperty，Text设置为属性。如下所示。

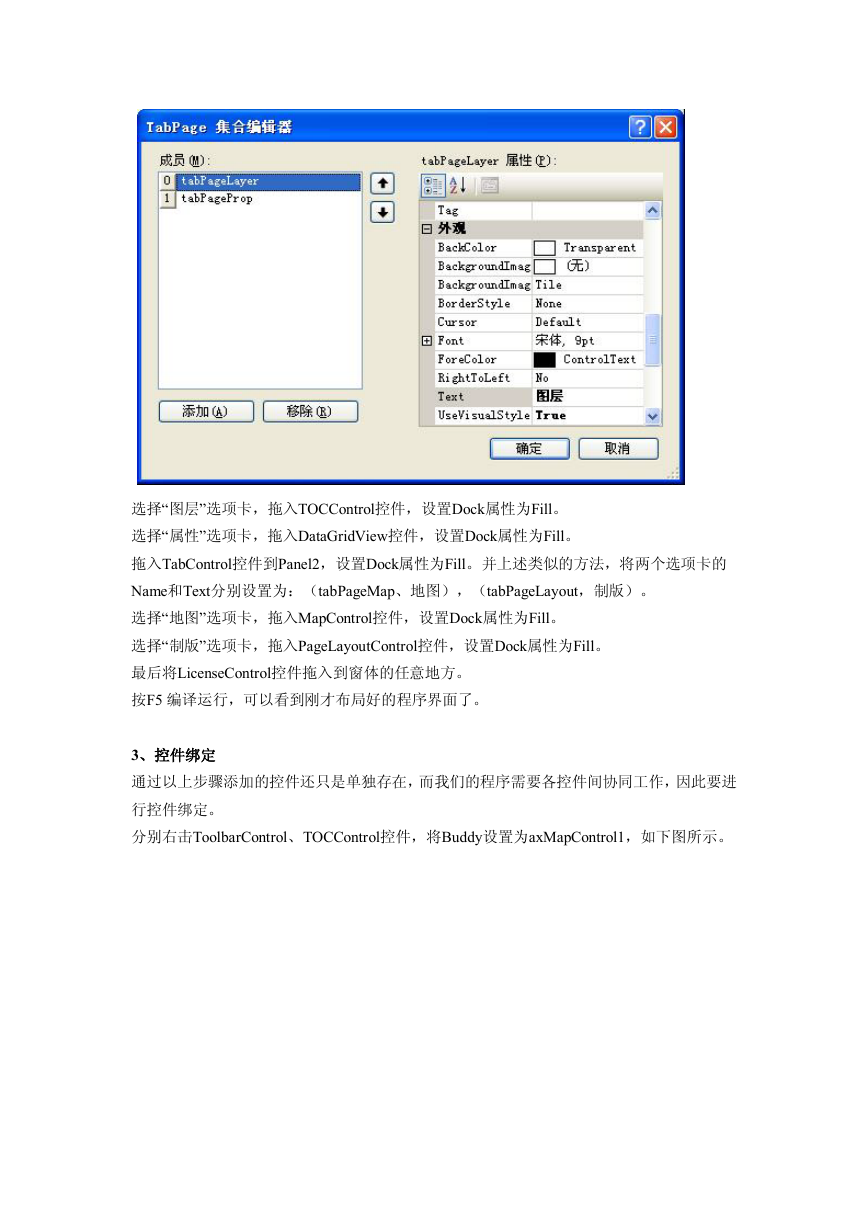

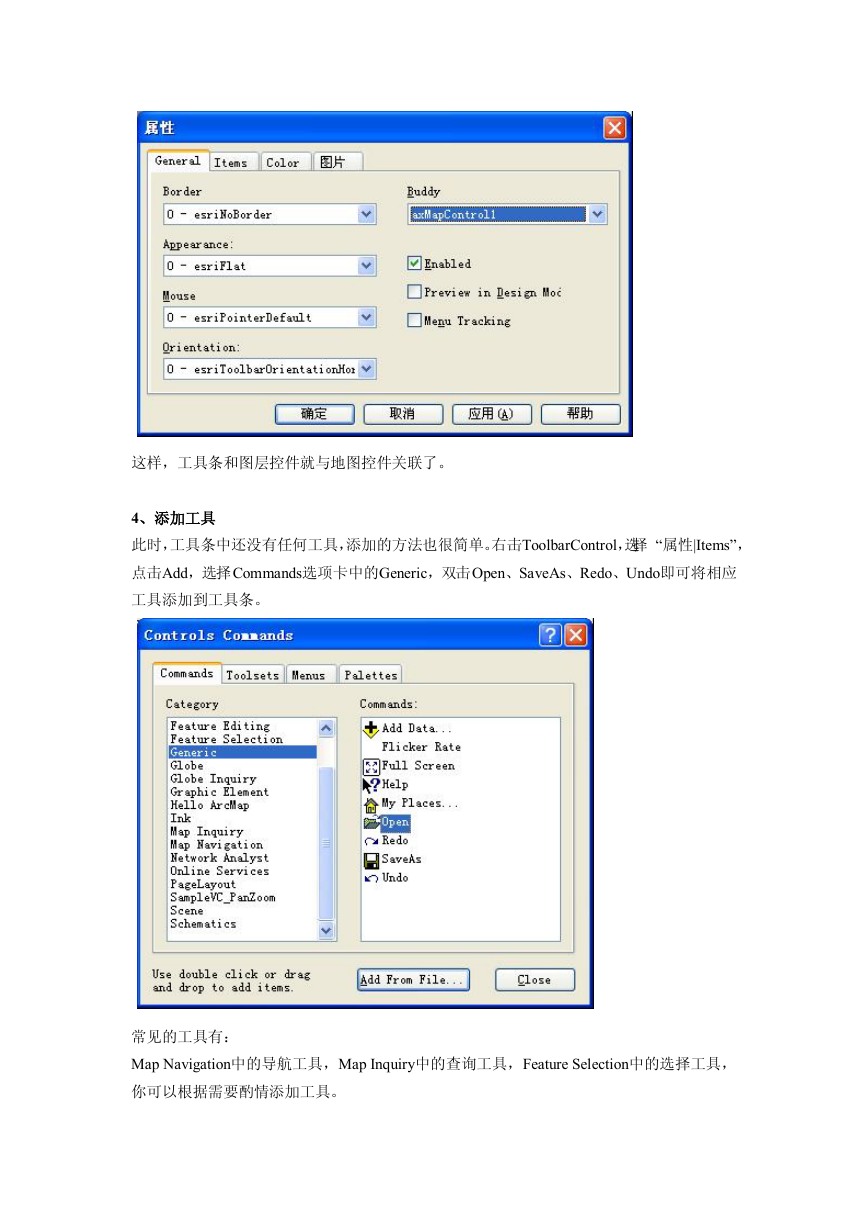

选择“图层”选项卡，拖入TOCControl控件，设置Dock属性为Fill。选择“属性”选项卡，拖入DataGridView控件，设置Dock属性为Fill。拖入TabControl控件到Panel2，设置Dock属性为Fill。并上述类似的方法，将两个选项卡的 Name和Text分别设置为：（tabPageMap、地图），（tabPageLayout，制版）。选择“地图”选项卡，拖入MapControl控件，设置Dock属性为Fill。选择“制版”选项卡，拖入PageLayoutControl控件，设置Dock属性为Fill。最后将LicenseControl控件拖入到窗体的任意地方。按F5 编译运行，可以看到刚才布局好的程序界面了。 3、控件绑定通过以上步骤添加的控件还只是单独存在，而我们的程序需要各控件间协同工作，因此要进行控件绑定。分别右击ToolbarControl、TOCControl控件，将Buddy设置为axMapControl1，如下图所示。

这样，工具条和图层控件就与地图控件关联了。 4、添加工具此时，工具条中还没有任何工具，添加的方法也很简单。右击ToolbarControl，选择 “属性|Items”，点击Add，选择Commands选项卡中的Generic，双击Open、SaveAs、Redo、Undo即可将相应工具添加到工具条。常见的工具有： Map Navigation中的导航工具，Map Inquiry中的查询工具，Feature Selection中的选择工具，你可以根据需要酌情添加工具。

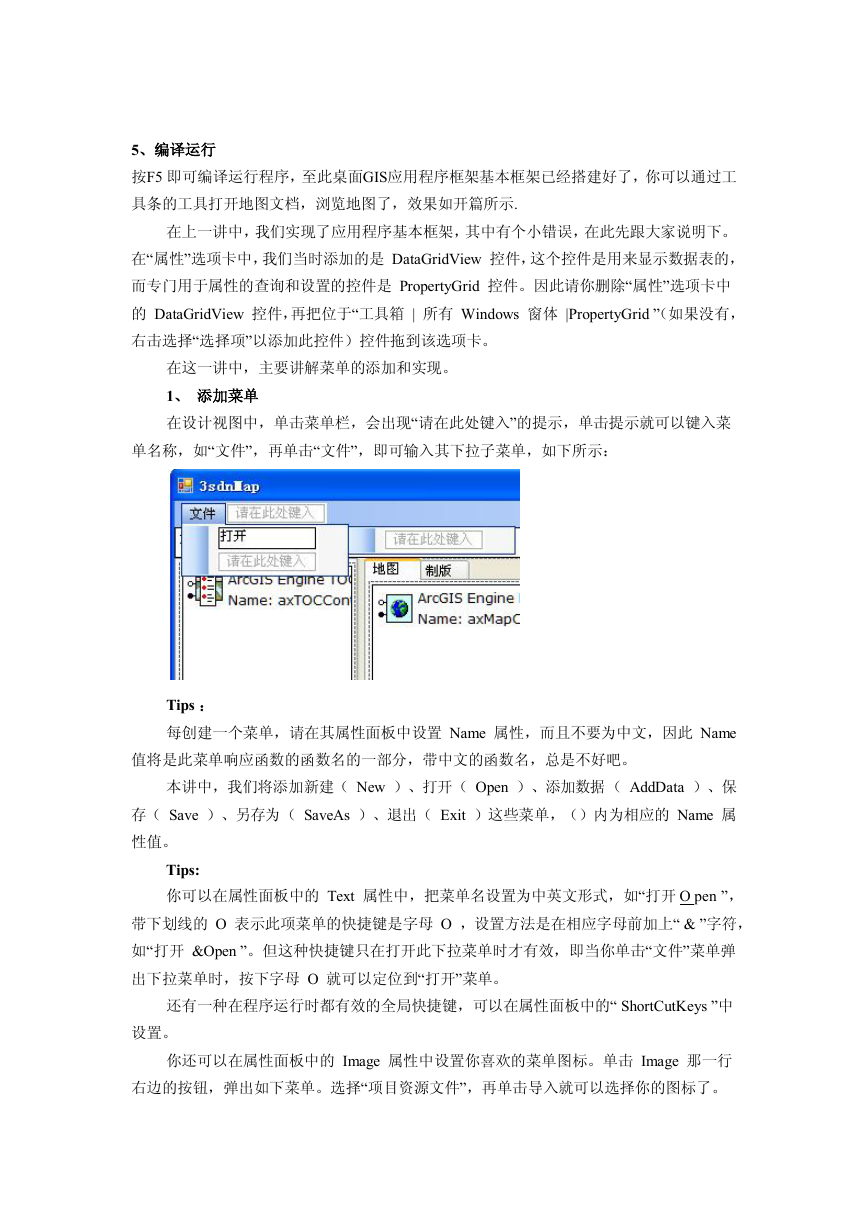

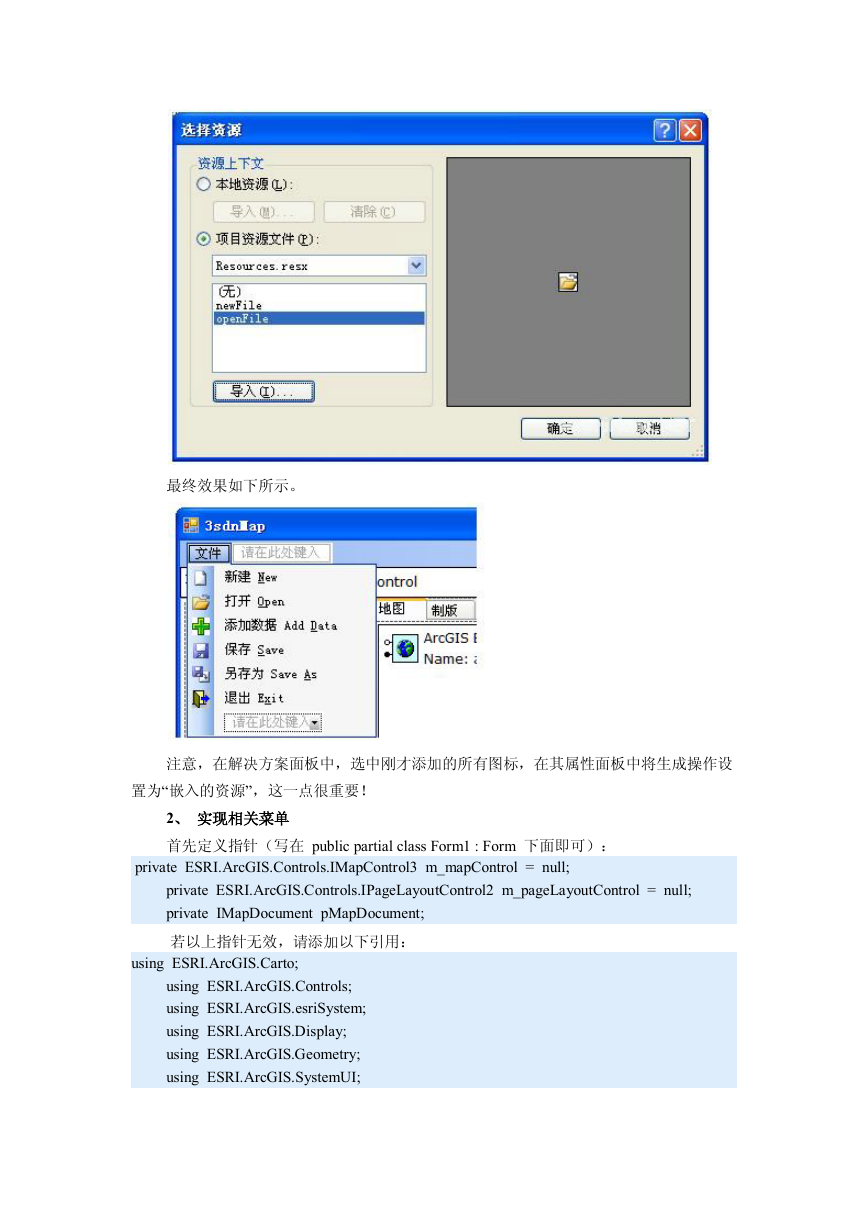

5、编译运行按F5 即可编译运行程序，至此桌面GIS应用程序框架基本框架已经搭建好了，你可以通过工具条的工具打开地图文档，浏览地图了，效果如开篇所示. 在上一讲中，我们实现了应用程序基本框架，其中有个小错误，在此先跟大家说明下。在“属性”选项卡中，我们当时添加的是 DataGridView 控件，这个控件是用来显示数据表的，而专门用于属性的查询和设置的控件是 PropertyGrid 控件。因此请你删除“属性”选项卡中的 DataGridView 控件，再把位于“工具箱 | 所有 Windows 窗体 |PropertyGrid ”（如果没有，右击选择“选择项”以添加此控件）控件拖到该选项卡。在这一讲中，主要讲解菜单的添加和实现。 1、添加菜单在设计视图中，单击菜单栏，会出现“请在此处键入”的提示，单击提示就可以键入菜单名称，如“文件”，再单击“文件”，即可输入其下拉子菜单，如下所示： Tips ：每创建一个菜单，请在其属性面板中设置 Name 属性，而且不要为中文，因此 Name 值将是此菜单响应函数的函数名的一部分，带中文的函数名，总是不好吧。本讲中，我们将添加新建（ New ）、打开（ Open ）、添加数据（ AddData ）、保存（ Save ）、另存为（ SaveAs ）、退出（ Exit ）这些菜单，（）内为相应的 Name 属性值。 Tips: 你可以在属性面板中的 Text 属性中，把菜单名设置为中英文形式，如“打开 O pen ”，带下划线的 O 表示此项菜单的快捷键是字母 O ，设置方法是在相应字母前加上“ & ”字符，如“打开 &Open ”。但这种快捷键只在打开此下拉菜单时才有效，即当你单击“文件”菜单弹出下拉菜单时，按下字母 O 就可以定位到“打开”菜单。还有一种在程序运行时都有效的全局快捷键，可以在属性面板中的“ ShortCutKeys ”中设置。你还可以在属性面板中的 Image 属性中设置你喜欢的菜单图标。单击 Image 那一行右边的按钮，弹出如下菜单。选择“项目资源文件”，再单击导入就可以选择你的图标了。

最终效果如下所示。注意，在解决方案面板中，选中刚才添加的所有图标，在其属性面板中将生成操作设置为“嵌入的资源”，这一点很重要！ 2、实现相关菜单首先定义指针（写在 public partial class Form1 : Form 下面即可）： private ESRI.ArcGIS.Controls.IMapControl3 m_mapControl = null; private ESRI.ArcGIS.Controls.IPageLayoutControl2 m_pageLayoutControl = null; private IMapDocument pMapDocument; 若以上指针无效，请添加以下引用： using ESRI.ArcGIS.Carto; using ESRI.ArcGIS.Controls; using ESRI.ArcGIS.esriSystem; using ESRI.ArcGIS.Display; using ESRI.ArcGIS.Geometry; using ESRI.ArcGIS.SystemUI;

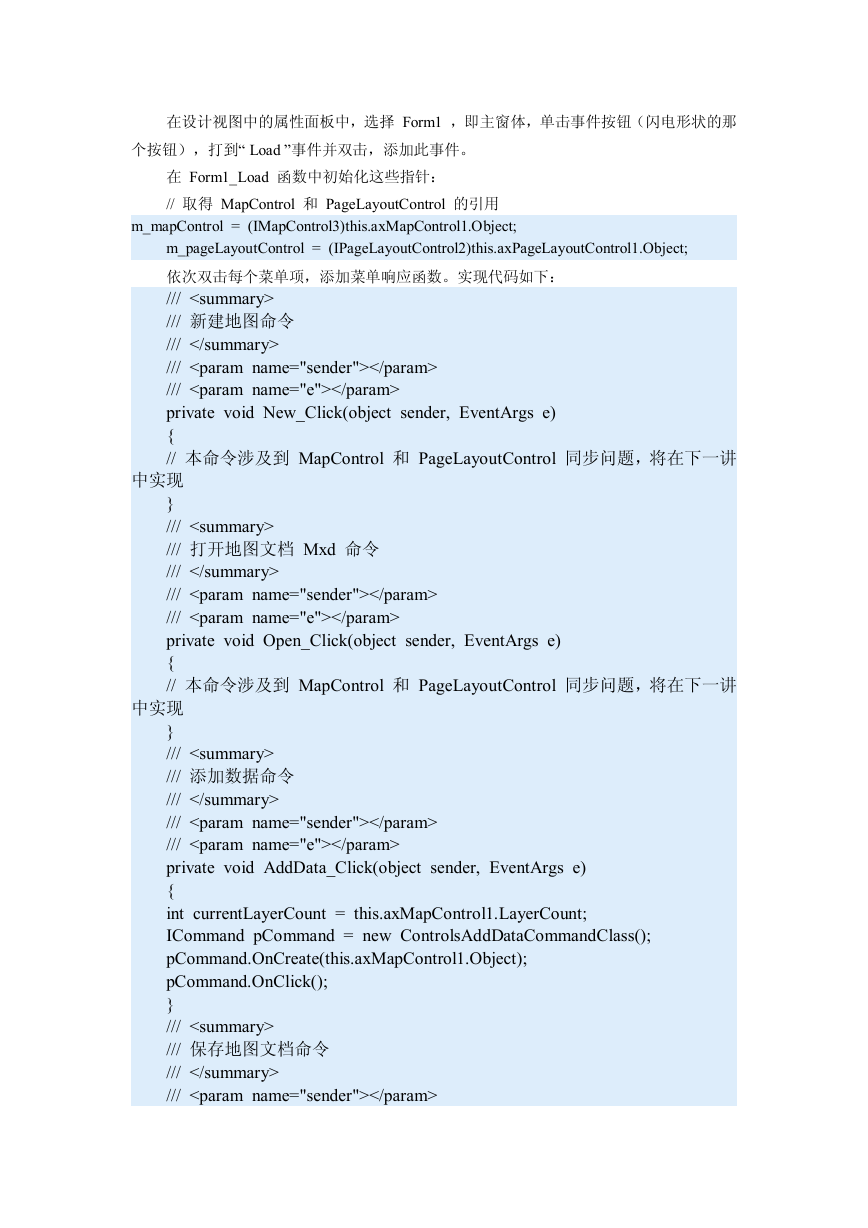

在设计视图中的属性面板中，选择 Form1 ，即主窗体，单击事件按钮（闪电形状的那个按钮），打到“ Load ”事件并双击，添加此事件。在 Form1_Load 函数中初始化这些指针： // 取得 MapControl 和 PageLayoutControl 的引用 m_mapControl = (IMapControl3)this.axMapControl1.Object; m_pageLayoutControl = (IPageLayoutControl2)this.axPageLayoutControl1.Object; 依次双击每个菜单项，添加菜单响应函数。实现代码如下： ///

/// 新建地图命令 ///

/// /// private void New_Click(object sender, EventArgs e) { // 本命令涉及到 MapControl 和 PageLayoutControl 同步问题，将在下一讲中实现 } ///

/// 打开地图文档 Mxd 命令 ///

/// /// private void Open_Click(object sender, EventArgs e) { // 本命令涉及到 MapControl 和 PageLayoutControl 同步问题，将在下一讲中实现 } ///

/// 添加数据命令 ///

/// /// private void AddData_Click(object sender, EventArgs e) { int currentLayerCount = this.axMapControl1.LayerCount; ICommand pCommand = new ControlsAddDataCommandClass(); pCommand.OnCreate(this.axMapControl1.Object); pCommand.OnClick(); } ///

/// 保存地图文档命令 ///

///

/// private void Save_Click(object sender, EventArgs e) { // 首先确认当前地图文档是否有效 if (null != m_pageLayoutControl.DocumentFilename && m_mapControl.Che ckMxFile(m_pageLayoutControl.DocumentFilename)) { // 创建一个新的地图文档实例 IMapDocument mapDoc = new MapDocumentClass(); // 打开当前地图文档 mapDoc.Open(m_pageLayoutControl.DocumentFilename, string.Empty); // 用 PageLayout 中的文档替换当前文档中的 PageLayout 部分 mapDoc.ReplaceContents((IMxdContents)m_pageLayoutControl.PageLayout); // 保存地图文档 mapDoc.Save(mapDoc.UsesRelativePaths, false); mapDoc.Close(); } } ///

/// 另存为地图文档命令 ///

/// /// private void SaveAs_Click(object sender, EventArgs e) { // 调用另存为命令 ICommand command = new ControlsSaveAsDocCommandClass(); command.OnCreate(m_controlsSynchronizer.ActiveControl); command.OnClick(); } ///

/// 退出程序 ///

/// /// private void Exit_Click(object sender, EventArgs e) { Application.Exit(); } 3、编译运行按 F5 编译运行程序。也许你会发现，菜单命令的实现方式都是类型的。没错，在 AE9.2 中，内置了许多常用的 Command 和 Tool ，如 ControlsAddDataCommandClass 、 ControlsMapZoomInToolClass 、 ControlsMapPanToolClass 等等，这些内置对象在
