HM PRO 逻辑框图&主板元件分布图J1703SIDE KEY U1404BT/WIFI/GPSTESTCONU1211DRX LNAU704DVC VDRAMHL1801/HL1802Flash LEDU1209DRXTest CONJ1804LCM CONU11072G PAPRX SWCON1102RF CableCONU1201DRX SWBOTU1802BL DRVJ601BATT CONU90126MHz TCXOU701DVC PROCX1401BT/WIFI XOREC1602EARU902T/RU1005L PAU1006M/H PAU1108PRX LNACON1101PRX Test CONCON802B-FPC CONU801CHGU702DVC GPUU703DVC IRU601PMUMT6351TP14USB_DPTP13USB_DMTP12VBUSTP12VBATTP16BAT TEMPTP15VBATID

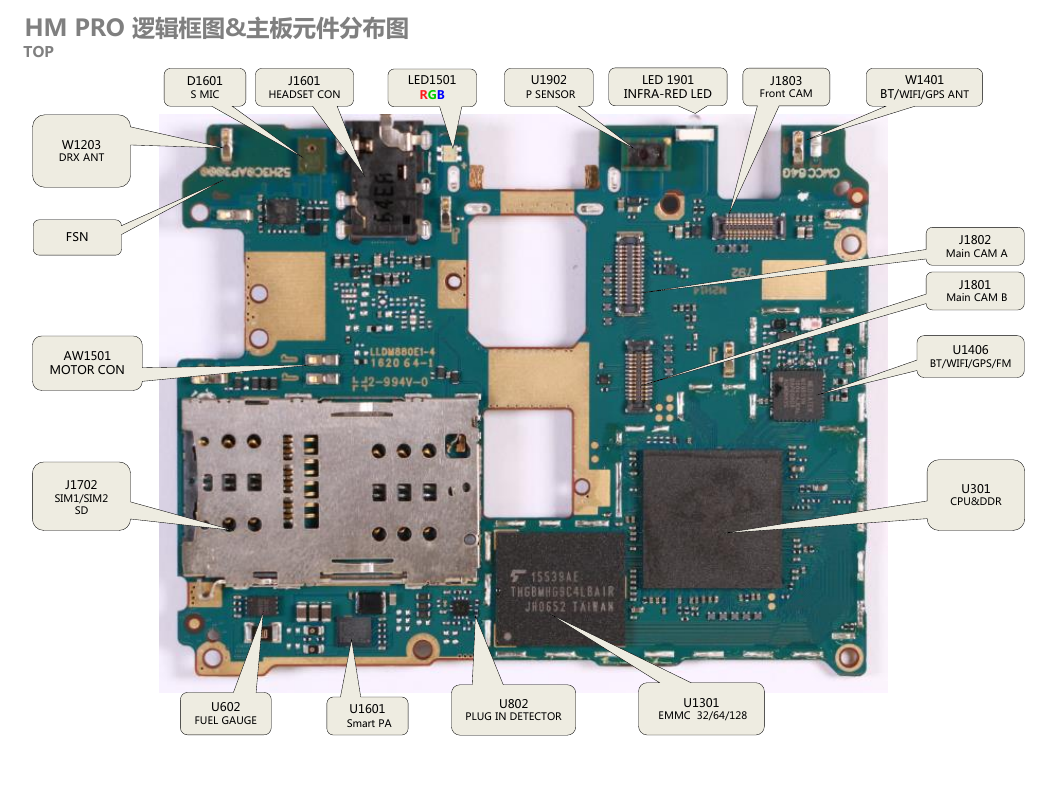

HM PRO 逻辑框图&主板元件分布图U1902P SENSORJ1601HEADSET CONU301 CPU&DDRAW1501MOTOR CONLED 1901INFRA-RED LEDTOPLED1501RGBU802PLUG IN DETECTORJ1702SIM1/SIM2SDFSND1601SMICJ1803FrontCAMW1401BT/WIFI/GPSANTJ1802Main CAM AJ1801Main CAM BU1406BT/WIFI/GPS/FMU1301EMMC 32/64/128U1601Smart PAU602FUEL GAUGEW1203DRX ANT

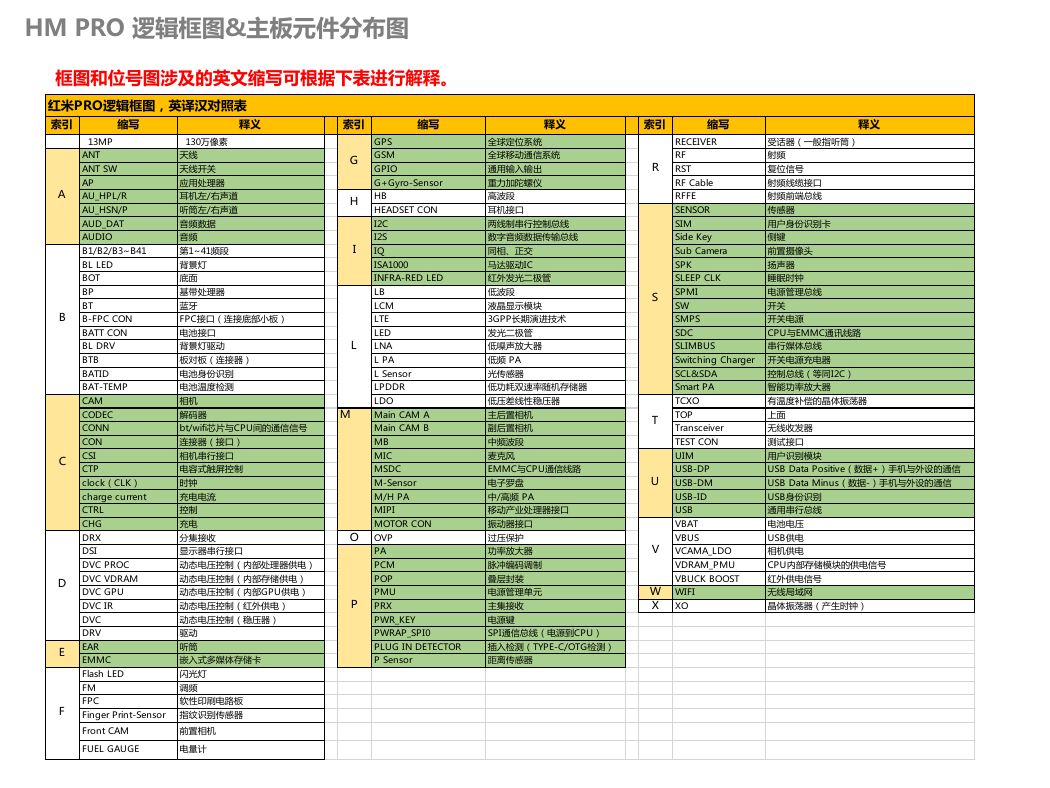

HM PRO 逻辑框图&主板元件分布图框图和位号图涉及的英文缩写可根据下表进行解释。索引缩写释义索引缩写释义索引缩写释义 13MP 130万像素GPS全球定位系统RECEIVER受话器（一般指听筒）ANT天线GSM全球移动通信系统RF射频ANT SW天线开关GPIO通用输入输出RST复位信号AP应用处理器G+Gyro-Sensor重力加陀螺仪RF Cable射频线缆接口AU_HPL/R耳机左/右声道HB高波段RFFE射频前端总线AU_HSN/P听筒左/右声道HEADSET CON耳机接口SENSOR传感器AUD_DAT音频数据I2C两线制串行控制总线SIM用户身份识别卡AUDIO音频I2S数字音频数据传输总线Side Key侧键B1/B2/B3~B41第1~41频段IQ同相、正交Sub Camera前置摄像头BL LED背景灯ISA1000马达驱动ICSPK扬声器BOT底面INFRA-RED LED红外发光二极管SLEEP CLK睡眠时钟BP基带处理器LB低波段SPMI电源管理总线BT蓝牙LCM液晶显示模块SW开关B-FPC CONFPC接口（连接底部小板）LTE3GPP长期演进技术SMPS开关电源BATT CON电池接口LED发光二极管SDCCPU与EMMC通讯线路BL DRV背景灯驱动LNA低噪声放大器SLIMBUS串行媒体总线BTB板对板（连接器）L PA低频 PASwitching Charger开关电源充电器BATID电池身份识别L Sensor光传感器SCL&SDA控制总线（等同I2C）BAT-TEMP电池温度检测LPDDR低功耗双速率随机存储器Smart PA智能功率放大器CAM相机LDO低压差线性稳压器TCXO有温度补偿的晶体振荡器CODEC解码器MMain CAM A主后置相机TOP上面CONNbt/wifi芯片与CPU间的通信信号Main CAM B副后置相机Transceiver无线收发器CON连接器（接口）MB中频波段TEST CON测试接口CSI相机串行接口MIC麦克风UIM用户识别模块CTP电容式触屏控制MSDCEMMC与CPU通信线路USB-DPUSB Data Positive（数据+）手机与外设的通信clock（CLK）时钟M-Sensor电子罗盘USB-DMUSB Data Minus（数据-）手机与外设的通信charge current充电电流M/H PA中/高频 PAUSB-IDUSB身份识别CTRL控制MIPI移动产业处理器接口USB通用串行总线CHG充电MOTOR CON振动器接口VBAT电池电压DRX分集接收OOVP过压保护VBUSUSB供电DSI显示器串行接口PA功率放大器VCAMA_LDO相机供电DVC PROC动态电压控制（内部处理器供电）PCM脉冲编码调制VDRAM_PMUCPU内部存储模块的供电信号DVC VDRAM动态电压控制（内部存储供电）POP叠层封装VBUCK BOOST红外供电信号DVC GPU动态电压控制（内部GPU供电）PMU电源管理单元WWIFI无线局域网DVC IR动态电压控制（红外供电）PRX主集接收XXO晶体振荡器（产生时钟）DVC动态电压控制（稳压器）PWR_KEY电源键DRV驱动PWRAP_SPI0SPI通信总线（电源到CPU）EAR听筒PLUG IN DETECTOR插入检测（TYPE-C/OTG检测）EMMC嵌入式多媒体存储卡P Sensor距离传感器Flash LED闪光灯FM调频FPC软性印刷电路板Finger Print-Sensor指纹识别传感器Front CAM前置相机FUEL GAUGE电量计TSIHRPLFEDCB红米PRO逻辑框图，英译汉对照表AGVU
