    附录1 阶段项目文档要求
    附1.1 系统需求和需求分析说明书模板
    第一部分 概述
    第二部分 任务说明
    第三部分 需求分析
    附1.2 系统设计说明书模板
    第一部分 概述
    第二部分 系统总体结构
    第三部分 系统设计
    第四部分 数据库设计
    第五部分 界面设计
    附1.3 测试用例模板
    附1.4 答辩用的幻灯片的目录结构
    附1.5 项目进度安排表模板
    附录2 阶段项目评分标准
    附录 1 阶段项目文档要求 阶段项目要求每个项目小组完成的文档包括以下内容。  阶段答辩：答辩用的幻灯片，幻灯片的内容要求参见下面的“答辩用的幻灯片的目录结 构”。  其他：项目进度安排表（由项目经理或小组长提供），参见下面的“项目进度安排表模 板”。 附 1.1 系统需求和需求分析说明书模板 系统需求和需求分析说明书 文件标识 当前版本 作 者 完成日期 ASP.NET 毕业设计 [beta1] [姬利] [2007-7-9] 文件状态： [ ] 草稿 [√ ] 正式发布 [ ] 正在修改 版本历史 版本/状态 修订人 修改日期 发布 姬利 2007-7-9 备 注

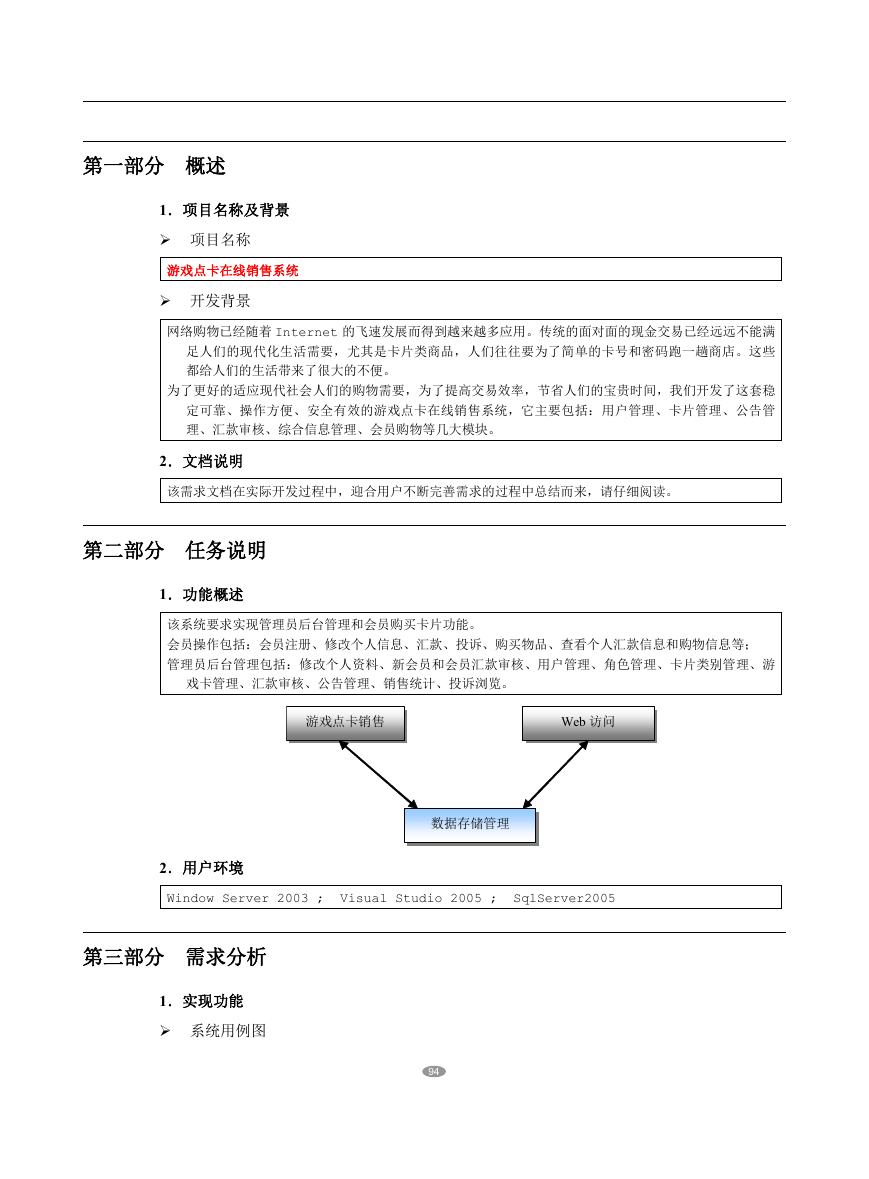

    第一部分 概述 1．项目名称及背景  项目名称 游戏点卡在线销售系统  开发背景 网络购物已经随着 Internet 的飞速发展而得到越来越多应用。传统的面对面的现金交易已经远远不能满 足人们的现代化生活需要，尤其是卡片类商品，人们往往要为了简单的卡号和密码跑一趟商店。这些 都给人们的生活带来了很大的不便。 为了更好的适应现代社会人们的购物需要，为了提高交易效率，节省人们的宝贵时间，我们开发了这套稳 定可靠、操作方便、安全有效的游戏点卡在线销售系统，它主要包括：用户管理、卡片管理、公告管 理、汇款审核、综合信息管理、会员购物等几大模块。 2．文档说明 该需求文档在实际开发过程中，迎合用户不断完善需求的过程中总结而来，请仔细阅读。 第二部分 任务说明 1．功能概述 该系统要求实现管理员后台管理和会员购买卡片功能。 会员操作包括：会员注册、修改个人信息、汇款、投诉、购买物品、查看个人汇款信息和购物信息等； 管理员后台管理包括：修改个人资料、新会员和会员汇款审核、用户管理、角色管理、卡片类别管理、游 戏卡管理、汇款审核、公告管理、销售统计、投诉浏览。 游戏点卡销售 Web 访问 数据存储管理 2．用户环境 Window Server 2003 ; Visual Studio 2005 ; SqlServer2005 第三部分 需求分析 1．实现功能  系统用例图 94
    管理员和会员业务逻辑如下图所示：  管理员功能清单 功 能 编 号 功 能 名 称 文中标题编号 备 注 01 0101 0102 个人管理 修改资料 审核操作 95

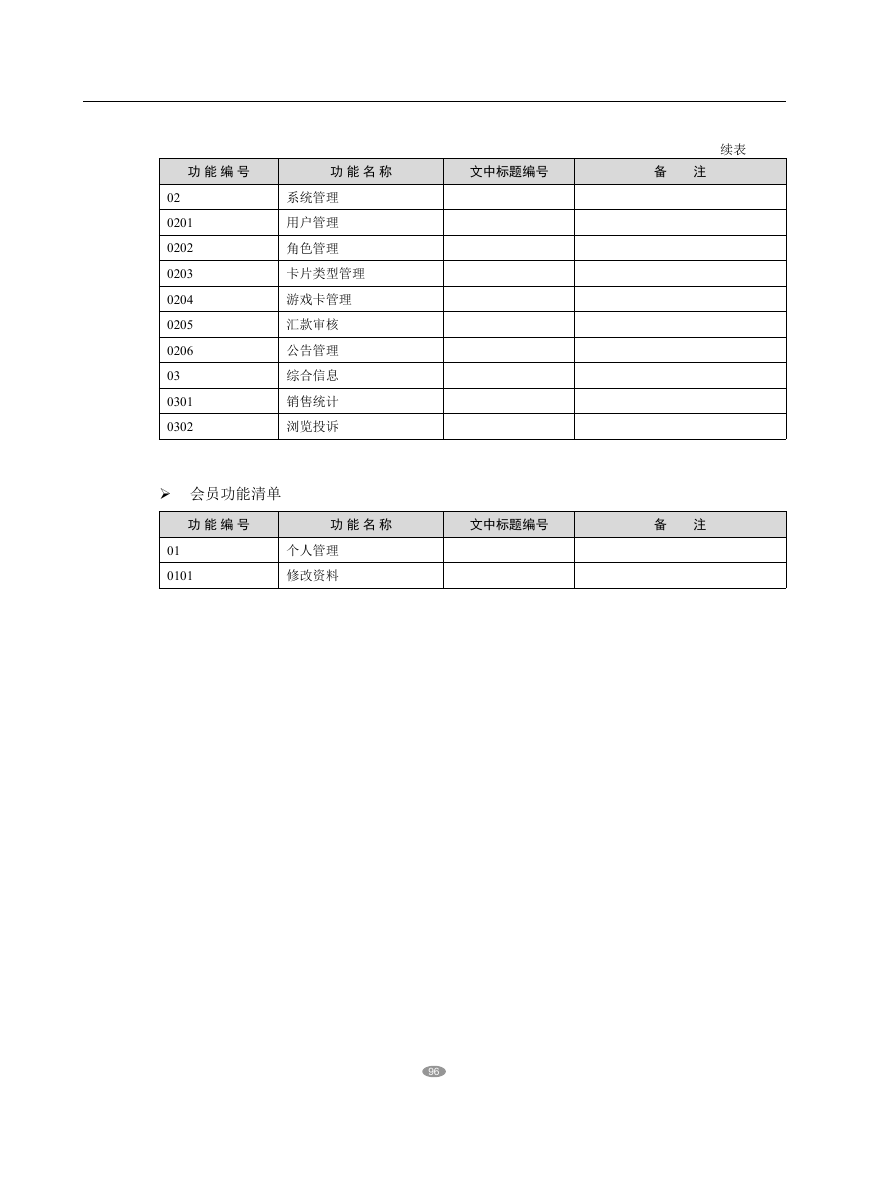

    功 能 编 号 功 能 名 称 文中标题编号 备 注 续表 02 0201 0202 0203 0204 0205 0206 03 0301 0302 系统管理 用户管理 角色管理 卡片类型管理 游戏卡管理 汇款审核 公告管理 综合信息 销售统计 浏览投诉  会员功能清单 功 能 编 号 功 能 名 称 文中标题编号 备 注 01 0101 个人管理 修改资料 96
    功 能 编 号 功 能 名 称 文中标题编号 续表 备 注 会员操作 商品列表 投诉建议 汇款通知 综合信息 存款记录 购物记录 联系我们 02 0201 0202 0203 03 0301 0302 0303 2．用例说明  [用例 1]  用例图  描述 该模块主要包括：修改个人资料和审核操作。 修改个人资料与会员注册所需资料完全一致，主要有：登录号、密码、真实姓名、性别、密码问题、密码 答案、Email、地址、电话、身份证。 审核操作：主要是对新注册的会员和会员的汇款信息进行审核，可以把新会员设置成为正式会员，根据会 员汇款的数额，对会员的个人帐户充值。  参与者 //*参与者，参与用例的对象*//  [用例 2]  用例图 97
     描述 用户管理：（1）选择不同类型用户可以用 GridView 自动绑定该类型所有用户信息。 （2）把选中的用户设置为“普通会员”，“vip 会员”，“管理员”。 （3）删除选中用户。  参与者 //*参与者，参与用例的对象*//  [用例 3]  用例图  描述 98
    角色管理：主要包括添加角色、修改角色、删除角色、分配角色功能、浏览所有角色功能、设置会员优惠 价。 添加角色：包括角色名称、角色描述。 分配角色功能：用 CheckBoxList 列出所有功能菜单，菜单分为两级，只列出子菜单，把选中的菜单 id 及菜单的父菜单 id 添加到指定的角色下，可以随时修改角色对应的功能菜单。 浏览所有角色功能：按角色分别列出这些角色对应的权限菜单。 设置会员优惠价：设置不同角色的优惠比例。  参与者 //*参与者，参与用例的对象*//  [用例 4]  用例图  描述 卡片类型管理：包括显示卡片类型、添加卡片类型、删除卡片类型。 添加卡片类型：包括卡片名称、卡片代表图片（把所有用到的图片都放到工程下的 images/card 文件夹 里，路径默认为：~/images/card/xxxx.gif），卡片价格（用 DropDownList 初始化几个价 格）3 个字段信息。 用 ListBox 列出所有卡片信息，以“卡片名称—价格”表示。  参与者 //*参与者，参与用例的对象*//  [用例 5]  用例图  描述 99

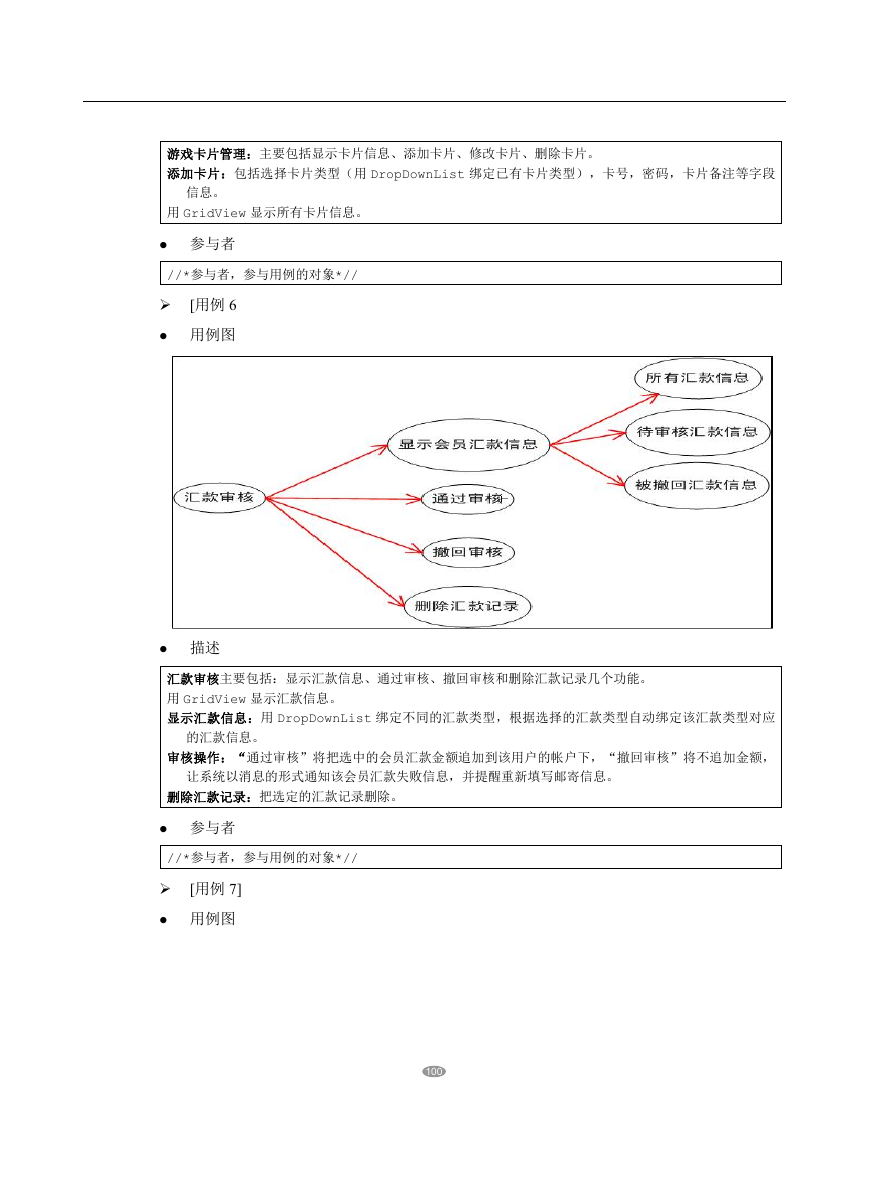

    游戏卡片管理：主要包括显示卡片信息、添加卡片、修改卡片、删除卡片。 添加卡片：包括选择卡片类型（用 DropDownList 绑定已有卡片类型），卡号，密码，卡片备注等字段 信息。 用 GridView 显示所有卡片信息。  参与者 //*参与者，参与用例的对象*//  [用例 6  用例图  描述 汇款审核主要包括：显示汇款信息、通过审核、撤回审核和删除汇款记录几个功能。 用 GridView 显示汇款信息。 显示汇款信息：用 DropDownList 绑定不同的汇款类型，根据选择的汇款类型自动绑定该汇款类型对应 的汇款信息。 审核操作：“通过审核”将把选中的会员汇款金额追加到该用户的帐户下，“撤回审核”将不追加金额， 让系统以消息的形式通知该会员汇款失败信息，并提醒重新填写邮寄信息。 删除汇款记录：把选定的汇款记录删除。  参与者 //*参与者，参与用例的对象*//  [用例 7]  用例图 100
