2017 江苏镇江中考物理真题及答案
一、选择题(本题共 12 个小题,每小题 2 分,共 24 分)
1.电阻这一物理量的单位是(
)
A.安培 B.欧姆 C.伏特 D.瓦特
2.用大小不同的力敲击鼓面可改变声音的是(
)
A.传播速度 B.音调 C.音色 D.响度
3.下列现象中,属于熔化的是(
)
A.
露珠的形成 B.
壶口冒“白气”
C.
冰雪消融 D.
湿手烘干
4.我国已有几十颗通信卫星镶嵌在浩瀚太空,联结成一条“太空丝绸之路”,为我国所倡
导的“一带一路”提供全方位通信服务,通信卫星与地面间信息传输的媒介是(
)
A.可听声 B.次声波 C.电磁波 D.超声波
5.下列工具在使用时属于费力杠杆的是(
)
A.
镊子 B.
剪子
C.
钳子 D.
起子
6.下列估计值中,最接近实际的是(
)
A.人正常步行时的速度约为 5m/s
B.住宅楼每层楼的高度约为 3m
C.一本物理书的质量约为 30g
D.一盏家用节能灯的功率约为 1kW
7.我国自主研制的大飞机 C919 试飞期间,一伴飞飞机与 C919 朝同一方向沿直线匀速飞行,
题图为 伴飞飞机上的科研人员某时刻通过航窗所看到的 C919 图景,已知伴飞飞机的速度比
C919 的大,则一段时间后科研人员看到的图景可能是(
)
A.
B.
C.
D.
8.图是投掷飞镖时的场景,下列说法正确的是(
)
A.飞镖在投出之前没有惯性
B.飞镖在空中飞行时的运动状态保持不变
C.将飞镖投出的过程中,手对飞镖做了功
D.将飞镖按图示虚线方向投出,可击中靶上的 P 点
9.两只相同的集气瓶中分别装有空气和红棕色二氧化氮(NO2)气体,用玻璃板隔开后按图
示水平放置,抽去玻璃板、保持两瓶口紧贴静置较长时间后,两瓶中气体颜色变得相同.已
知瓶中 NO2 气体的密度比瓶中空气的大,下列说法正确的是(
)
A.此现象能说明分子间存在相互作用的引力
B.此现象与“扫地时灰尘飞扬”的成因相同
C.颜色变得相同后,瓶中气体分子停止运动
D.颜色变得相同后,左侧瓶中气体密度变大
10.图是一种输液时所用报警电路:电源电压恒定,R 为定值电阻,闭合开关 S,贴在针口
处的传感器 M 接触到从针口处漏出的药液后,其电阻 RM 发生变化,导致电压表的示数增大
而触犯警报器(图中未画出)报警,则 M 接触药液后(
)
A.M 的电阻 RM 变大
B.电路消耗的总功率变大
C.电压表与电流表的示数乘积不变
D.电压表与电流表的示数之比变大
11.如图所示,电视节目中“闯关游戏”的笔直通道上每隔 8m 设有一个关卡,各关卡同步
放行和关闭,放行和关闭时间分别为 5s 和 2s,当小强正通过关卡 1 左侧 9m 远的 A 处时,
关卡刚好放行,若他全程以 2m/s 的速 度做匀速直线运动,则最先挡住他前进的关卡是(
)
A.关卡 4
B.关卡 3
C.关卡 2
D.关卡 1
12.图是一小球从密度均匀的油中 A 处由静止释放后竖直下落的图景,小球在 AB 段做加速
运动,在 BC 段做匀速运动,①和②是小球经过的两个位置,则(
)
A.小球与油的密度相等
B.小球经过位置①处所受浮力比②处的小
C .小球的机械能在 BC 段保持不变
D.小球在 BC 段不只受到重力和浮力
二、填空题(本题共 9 个小题,每空 1 分,共 28 分)
13.(1)图 1 中,木块的长度为
cm
(2)图 2 中,量筒内液体的体积为
ml
(3)正确测量物体质量时盘中砝码和游码位置如图 3 所示,则物体的质量为
g
14.如图所示,用 F=20N 的拉力将重 G=30N 物体匀速提升 2m,不计轮轴间摩擦及绳重,则
动滑轮 G 动=
N,上述过程中有用功 W 有=
J,动滑轮的机械效率η=
.

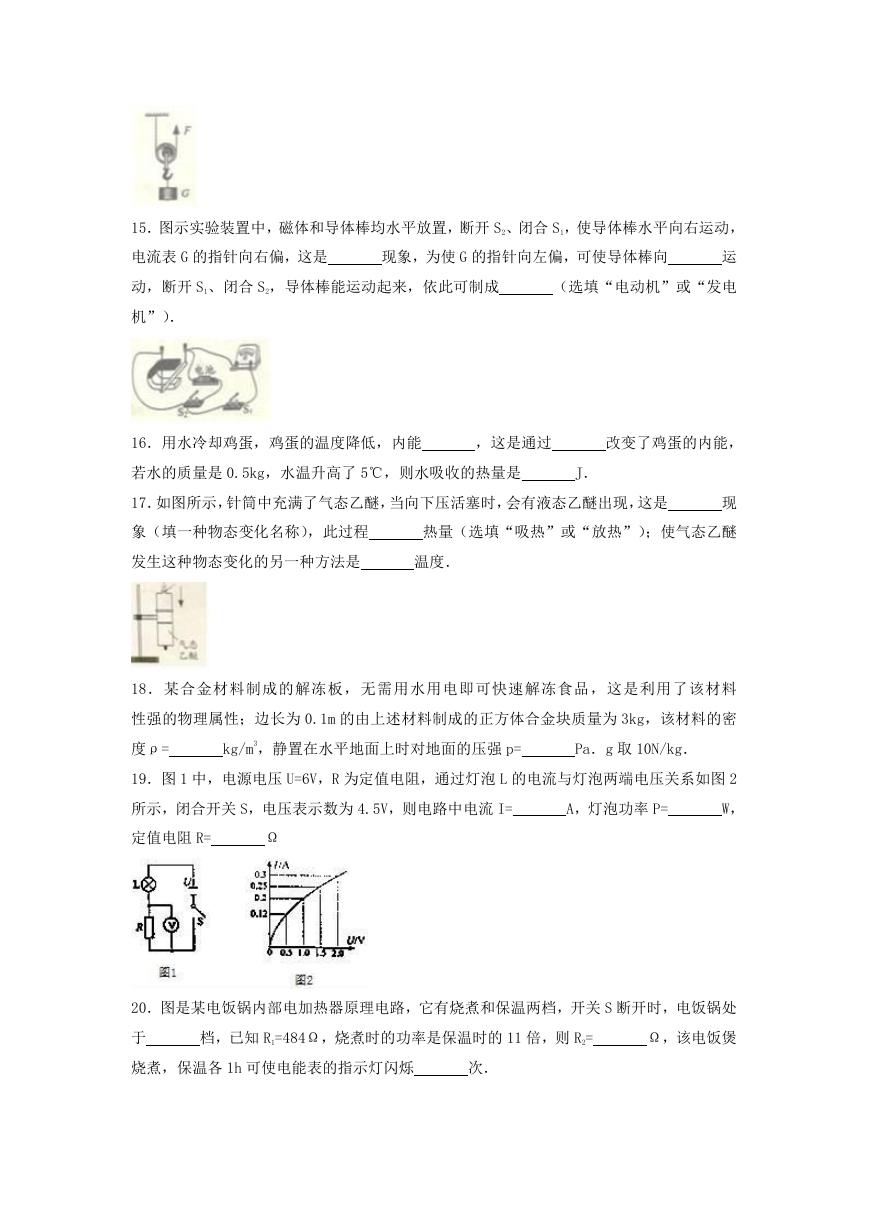

15.图示实验装置中,磁体和导体棒均水平放置,断开 S2、闭合 S1,使导体棒水平向右运动,
电流表 G 的指针向右偏,这是
现象,为使 G 的指针向左偏,可使导体棒向
运
动,断开 S1、闭合 S2,导体棒能运动起来,依此可制成
(选填“电动机”或“发电
机”).
16.用水冷却鸡蛋,鸡蛋的温度降低,内能
,这是通过
改变了鸡蛋的内能,
若水的质量是 0.5kg,水温升高了 5℃,则水吸收的热量是
J.
17.如图所示,针筒中充满了气态乙醚,当向下压活塞时,会有液态乙醚出现,这是
现
象(填一种物态变化名称),此过程
热量(选填“吸热”或“放热”);使气态乙醚
发生这种物态变化的另一种方法是
温度.
18.某合金材料制成的解冻板,无需用水用电即可快速解冻食品,这是利用了该材料
性强的物理属性;边长为 0.1m 的由上述材料制成的正方体合金块质量为 3kg,该材料的密
度ρ=
kg/m3,静置在水平地面上时对地面的压强 p=
Pa.g 取 10N/kg.
19.图 1 中,电源电压 U=6V,R 为定值电阻,通过灯泡 L 的电流与灯泡两端电压关系如图 2
所示,闭合开关 S,电压表示数为 4.5V,则电路中电流 I=
A,灯泡功率 P=
W,
定值电阻 R=
Ω
20.图是某电饭锅内部电加热器原理电路,它有烧煮和保温两档,开关 S 断开时,电饭锅处
于
档,已知 R1=484Ω,烧煮时的功率是保温时的 11 倍,则 R2=
Ω,该电饭煲
烧煮,保温各 1h 可使电能表的指示灯闪烁
次.

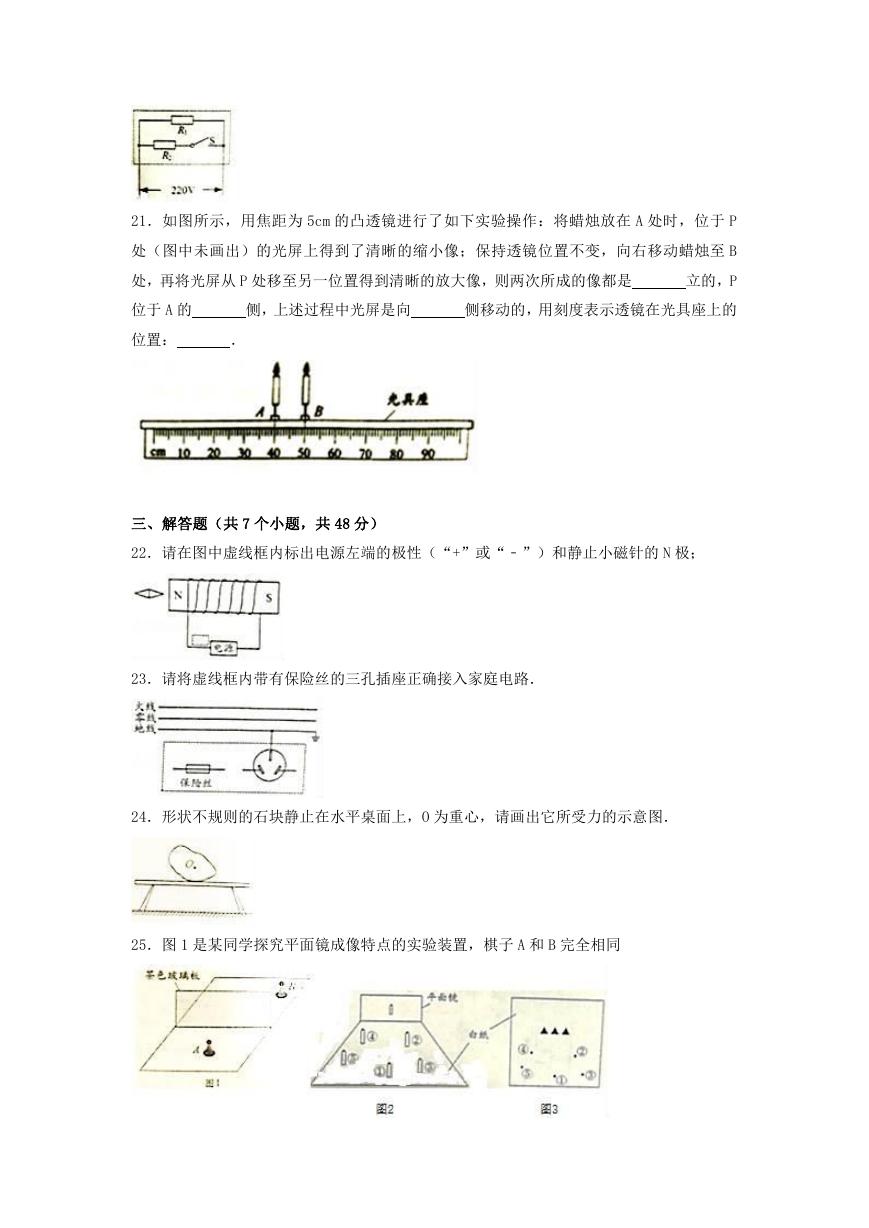

21.如图所示,用焦距为 5cm 的凸透镜进行了如下实验操作:将蜡烛放在 A 处时,位于 P
处(图中未画出)的光屏上得到了清晰的缩小像;保持透镜位置不变,向右移动蜡烛至 B
处,再将光屏从 P 处移至另一位置得到清晰的放大像,则两次所成的像都是
立的,P
位于 A 的
侧,上述过程中光屏是向
侧移动的,用刻度表示透镜在光具座上的
位置:
.
三、解答题(共 7 个小题,共 48 分)
22.请在图中虚线框内标出电源左端的极性(“+”或“﹣”)和静止小磁针的 N 极;
23.请将虚线框内带有保险丝的三孔插座正确接入家庭电路.
24.形状不规则的石块静止在水平桌面上,O 为重心,请画出它所受力的示意图.
25.图 1 是某同学探究平面镜成像特点的实验装置,棋子 A 和 B 完全相同
(1)实验中应选择较
(选填“厚”或“薄”)的茶色玻璃板,并将其
放置
在水平桌面上.
(2)为确定棋子 A 像的位置,应在玻璃板后方移动棋子 B,直到它与棋子 A 的像
;
(3)多次改变棋子 A 的位置进行实验,可得到像与物关于
对称的实验结论
(4)某次实验后,将光屏竖直放置棋子 B 的位置,光屏上
(选填“能”或“不能”)
接收到棋子 A 的像.
(5)另一位同学直接用平面镜来确定像的位置,如图 2 所示,平面镜竖直放置在铺有白纸
的水平桌面上,将 5 节同样的小电池直立在白纸上,保持电池①的位置不变,移动其它电池,
使电池③遮挡住电池①的像和电池②,电池⑤遮挡住电池①的像和电池④,在白纸上记录下
电池的位置如图 3 所示,请在图 3 中作出电池①像的位置并用“•”表示.
26.图 1 是小丽探究动能大小与速度关系时的实验场景:斜面上有两平行轨道,将两小球①、
②从轨道上由静止释放,与放置在水平木板上的两个相同木块①、②发生碰撞,两个木块初
始位置到斜面底端的距离相等.
(1)为完成实验,应使两个质量
的小球从轨道上
高度由静止释放(均选填
“相同”或“不同”)
(2)由图 1 场景可知,碰撞木块前瞬间,小球
的动能较大,两木块通过 A、B 两点
处所受的滑动摩擦力大小分别为 fA、fB,则 fA
fB,滑行中,木块的动能转化成
能;
(3)图 2 是某次实验的场景:将两小球从图中 E、F 处静止释放,最终木块①从水平木板的
右端滑出,小丽用质量更大的木块③替换木块①后继续此次实验,将两小球仍从图中 E、F
处由静止释放,木块③未滑出木板,小丽的实验改进有一处遗漏,它是
.

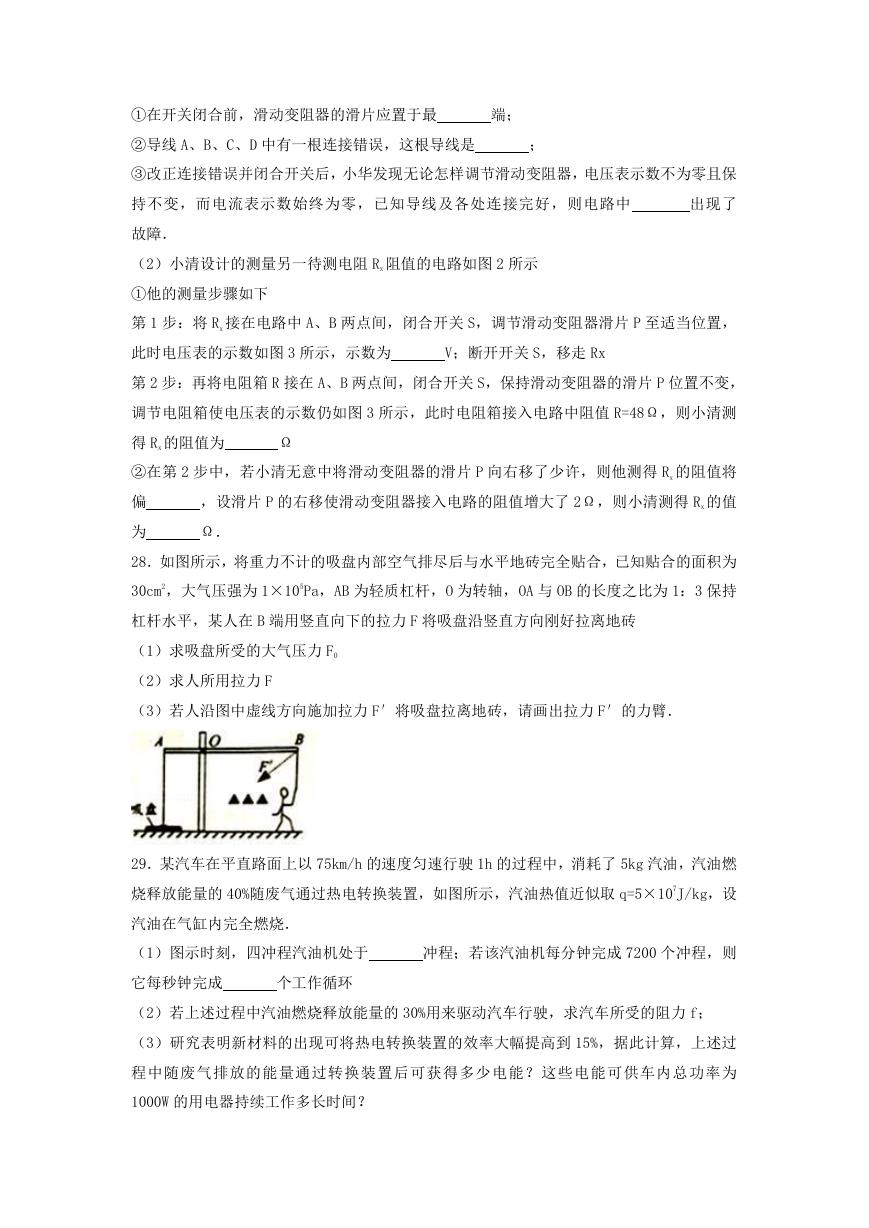

27.在测量电阻的实验中:
(1)小华设计的测量电路如图 1 所示,待测电阻 Rx 约 10Ω
①在开关闭合前,滑动变阻器的滑片应置于最
端;
②导线 A、B、C、D 中有一根连接错误,这根导线是
;
③改正连接错误并闭合开关后,小华发现无论怎样调节滑动变阻器,电压表示数不为零且保
持不变,而电流表示数始终为零,已知导线及各处连接完好,则电路中
出现了
故障.
(2)小清设计的测量另一待测电阻 Rx 阻值的电路如图 2 所示
①他的测量步骤如下
第 1 步:将 Rx 接在电路中 A、B 两点间,闭合开关 S,调节滑动变阻器滑片 P 至适当位置,
此时电压表的示数如图 3 所示,示数为
V;断开开关 S,移走 Rx
第 2 步:再将电阻箱 R 接在 A、B 两点间,闭合开关 S,保持滑动变阻器的滑片 P 位置不变,
调节电阻箱使电压表的示数仍如图 3 所示,此时电阻箱接入电路中阻值 R=48Ω,则小清测
得 Rx 的阻值为
Ω
②在第 2 步中,若小清无意中将滑动变阻器的滑片 P 向右移了少许,则他测得 Rx 的阻值将
偏
为
,设滑片 P 的右移使滑动变阻器接入电路的阻值增大了 2Ω,则小清测得 Rx 的值
Ω.
28.如图所示,将重力不计的吸盘内部空气排尽后与水平地砖完全贴合,已知贴合的面积为
30cm2,大气压强为 1×105Pa,AB 为轻质杠杆,O 为转轴,OA 与 OB 的长度之比为 1:3 保持
杠杆水平,某人在 B 端用竖直向下的拉力 F 将吸盘沿竖直方向刚好拉离地砖
(1)求吸盘所受的大气压力 F0
(2)求人所用拉力 F
(3)若人沿图中虚线方向施加拉力 F′将吸盘拉离地砖,请画出拉力 F′的力臂.
29.某汽车在平直路面上以 75km/h 的速度匀速行驶 1h 的过程中,消耗了 5kg 汽油,汽油燃
烧释放能量的 40%随废气通过热电转换装置,如图所示,汽油热值近似取 q=5×107J/kg,设
汽油在气缸内完全燃烧.
(1)图示时刻,四冲程汽油机处于
冲程;若该汽油机每分钟完成 7200 个冲程,则
它每秒钟完成
个工作循环
(2)若上述过程中汽油燃烧释放能量的 30%用来驱动汽车行驶,求汽车所受的阻力 f;
(3)研究表明新材料的出现可将热电转换装置的效率大幅提高到 15%,据此计算,上述过
程中随废气排放的能量通过转换装置后可获得多少电能?这些电能可供车内总功率为
1000W 的用电器持续工作多长时间?
30.建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一,让市民不再“城市看海”.图
1 是小明设计的地下蓄水池(未画出)水位监测及排水电路,R 为电阻箱,RF 为置于池底的
压力敏感电阻,其阻值随上方水的压力的变化而变化,已知:电压 U=12V;当电磁铁线圈中
的电流 I≤0.04A 时,铁质开关 K 被释放,当 I≥0.048A 时,K 被吸上,从而通过控制池底
水泵将水位保持在一定的范围内;电磁铁线圈电阻不计,RF 的阻值随池内水位变化关系如图
2 所示.
(1)当池内水位升高时,RF 受到水的压力将变
;
(2)请在图 1 中接入一电压表,要求当水位升高时电压表的示数增大
(3)若此电路能控制池内的最低水位 0.5m,求所能控制的最高水位.
(4)为既能调高池内最高水位,又能使池内最高与最低水位的高度差保持不变,小明采取
了减小 R 的调节方案,该该方案是
的(选填“可行”或“不可行”),你的理由
是
.
1. B
2. D
3. C
2017 江苏镇江中考物理真题参考答案
