STC89C52 是 一 种 带 8K 字 节 闪 烁 可 编 程 可 檫 除 只 读 存 储 器 （FPEROM-Flash Programable and Erasable Read Only Memory ）的 低电压，高性能 COMOS8 的微处理器，俗称单片机。该器件采用 ATMEL 搞密 度非易失存储器制造技术制造，与工业标准的 MCS-51 指令集和输出管脚相兼 容。 单片机总控制电路如下图 4—1： 图 4—1 单片机总控制电路 1.时钟电路 STC89C52 内部有一个用于构成振荡器的高增益反相放大器，引脚 RXD 和 TXD 分别是此放大器的输入端和输出端。时钟可以由内部方式产生或外部方式 产生。内部方式的时钟电路如图 4—2(a) 所示，在 RXD 和 TXD 引脚上外接定 时元件，内部振荡器就产生自激振荡。定时元件通常采用石英晶体和电容组成的 并联谐振回路。晶体振荡频率可以在 1.2～12MHz 之间选择，电容值在 5～30pF 

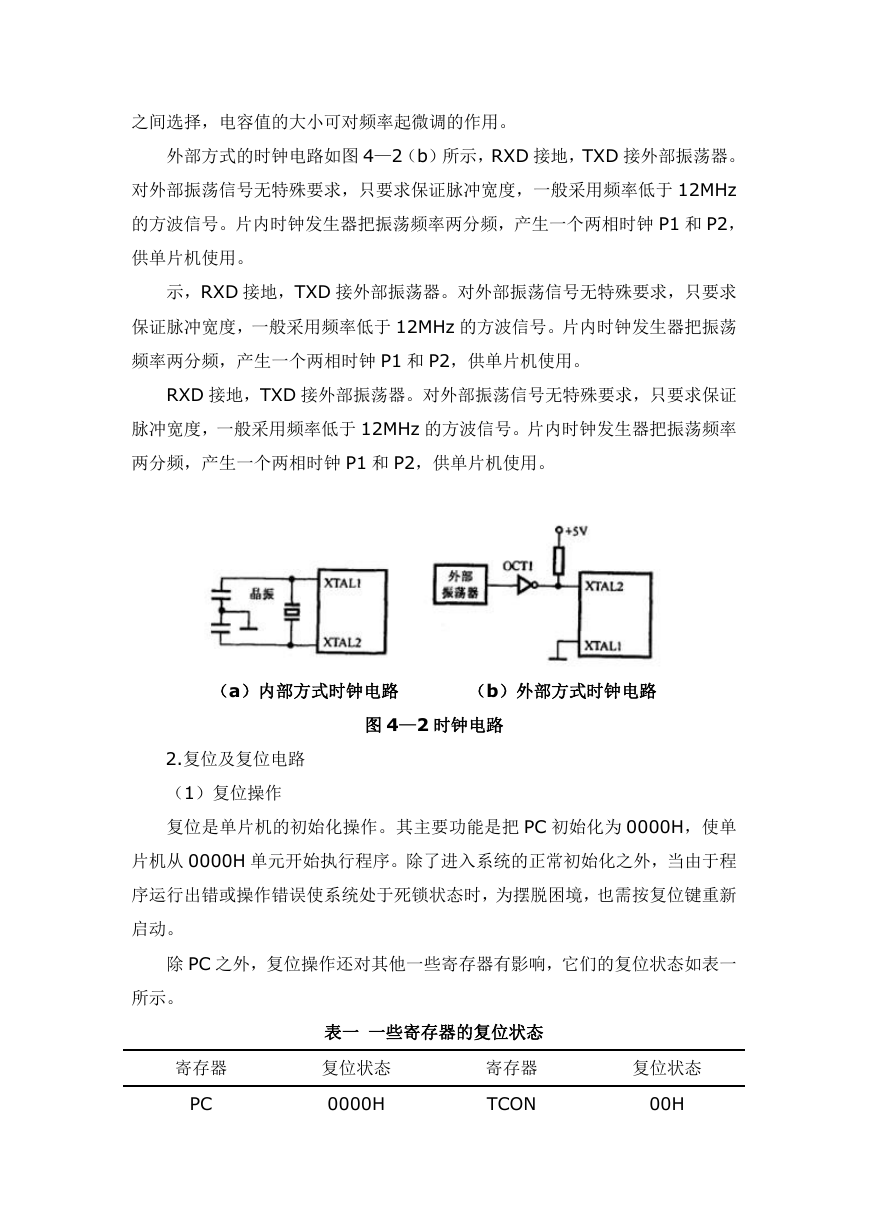

之间选择，电容值的大小可对频率起微调的作用。 外部方式的时钟电路如图 4—2（b）所示，RXD 接地，TXD 接外部振荡器。 对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟 P1 和 P2， 供单片机使用。 示，RXD 接地，TXD 接外部振荡器。对外部振荡信号无特殊要求，只要求 保证脉冲宽度，一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡 频率两分频，产生一个两相时钟 P1 和 P2，供单片机使用。 RXD 接地，TXD 接外部振荡器。对外部振荡信号无特殊要求，只要求保证 脉冲宽度，一般采用频率低于 12MHz 的方波信号。片内时钟发生器把振荡频率 两分频，产生一个两相时钟 P1 和 P2，供单片机使用。 （a）内部方式时钟电路 （b）外部方式时钟电路 图 4—2 时钟电路 2.复位及复位电路 （1）复位操作 复位是单片机的初始化操作。其主要功能是把 PC 初始化为 0000H，使单 片机从 0000H 单元开始执行程序。除了进入系统的正常初始化之外，当由于程 序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新 启动。 除 PC 之外，复位操作还对其他一些寄存器有影响，它们的复位状态如表一 所示。 表一 一些寄存器的复位状态 寄存器 PC 复位状态 0000H 寄存器 TCON 复位状态 00H 

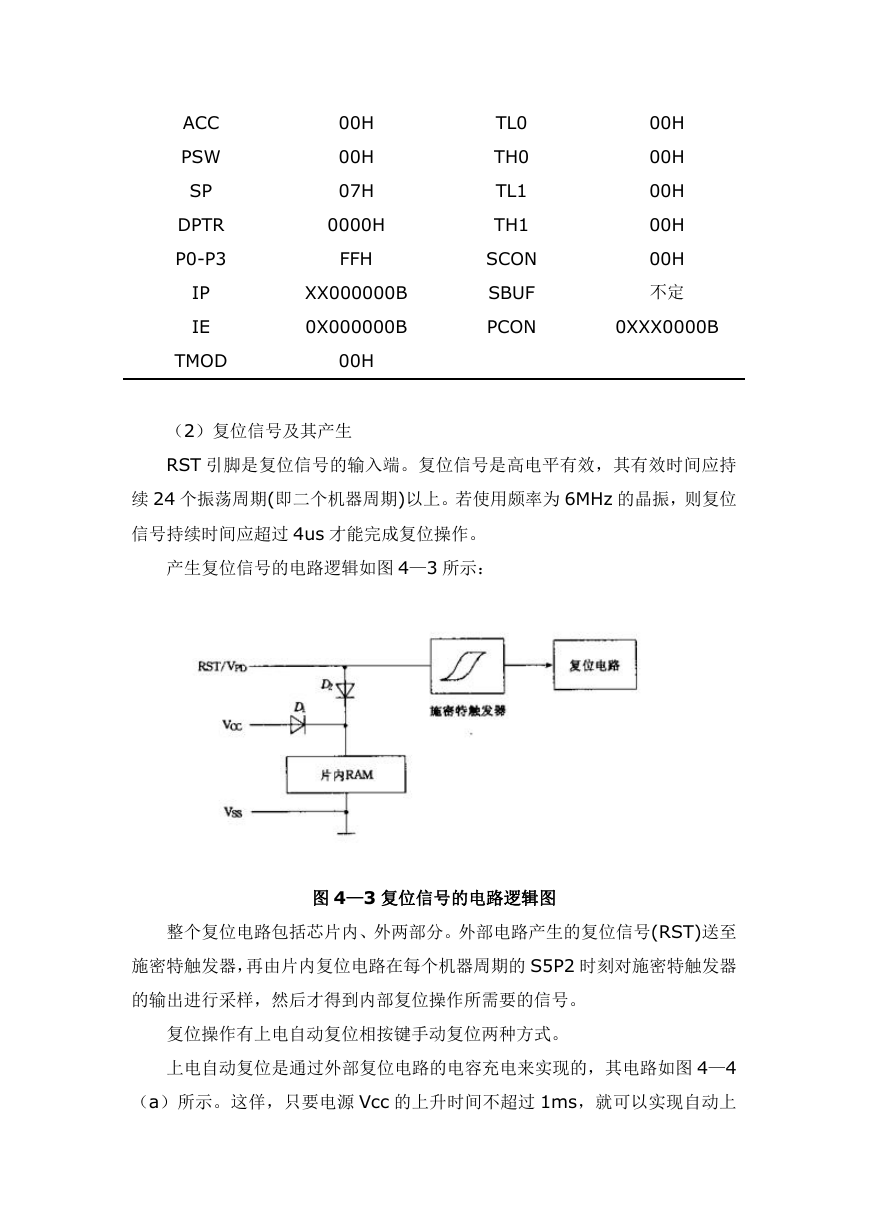

ACC PSW SP DPTR P0-P3 IP IE TMOD 00H 00H 07H 0000H FFH XX000000B 0X000000B 00H TL0 TH0 TL1 TH1 SCON SBUF PCON 00H 00H 00H 00H 00H 不定 0XXX0000B （2）复位信号及其产生 RST 引脚是复位信号的输入端。复位信号是高电平有效，其有效时间应持 续 24 个振荡周期(即二个机器周期)以上。若使用颇率为 6MHz 的晶振，则复位 信号持续时间应超过 4us 才能完成复位操作。 产生复位信号的电路逻辑如图 4—3 所示： 图 4—3 复位信号的电路逻辑图 整个复位电路包括芯片内、外两部分。外部电路产生的复位信号(RST)送至 施密特触发器，再由片内复位电路在每个机器周期的 S5P2 时刻对施密特触发器 的输出进行采样，然后才得到内部复位操作所需要的信号。 复位操作有上电自动复位相按键手动复位两种方式。 上电自动复位是通过外部复位电路的电容充电来实现的，其电路如图 4—4 （a）所示。这佯，只要电源 Vcc 的上升时间不超过 1ms，就可以实现自动上 

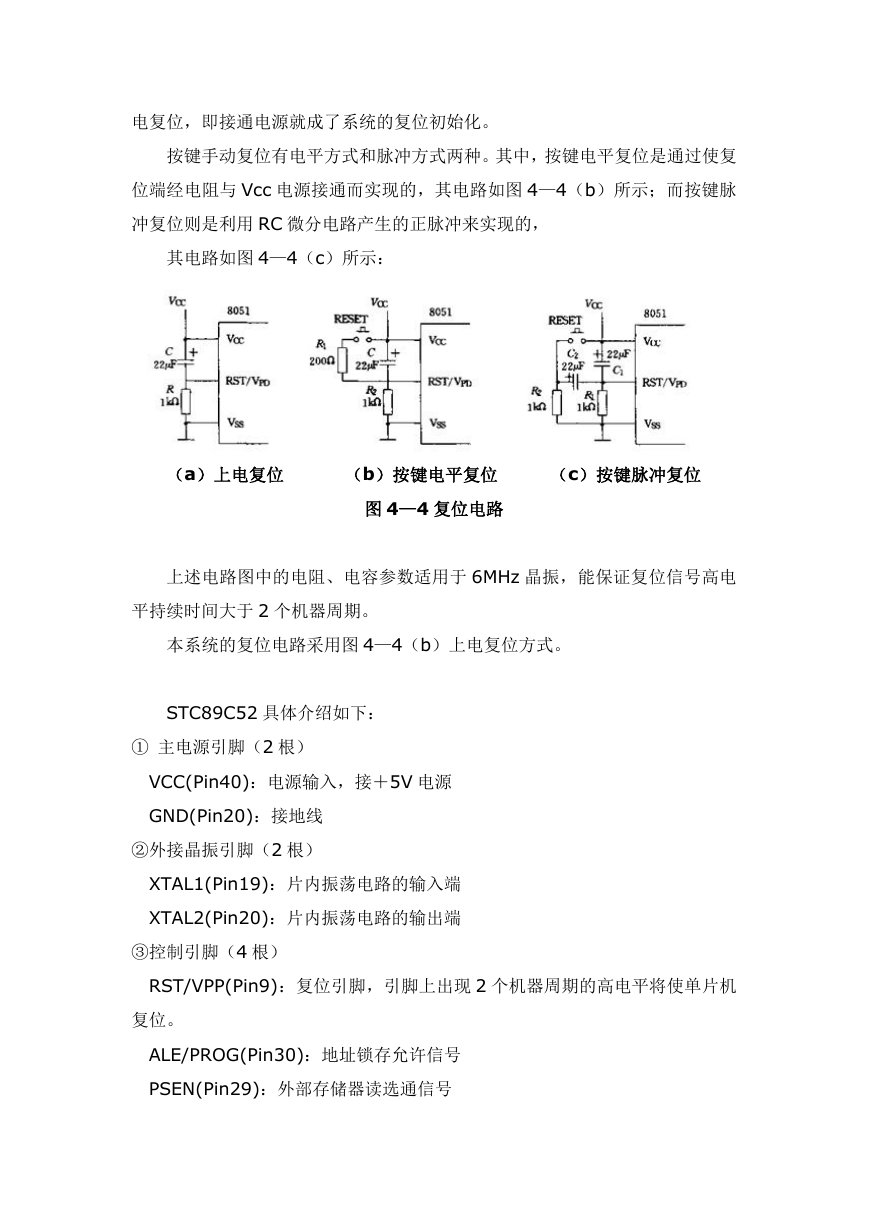

电复位，即接通电源就成了系统的复位初始化。 按键手动复位有电平方式和脉冲方式两种。其中，按键电平复位是通过使复 位端经电阻与 Vcc 电源接通而实现的，其电路如图 4—4（b）所示；而按键脉 冲复位则是利用 RC 微分电路产生的正脉冲来实现的， 其电路如图 4—4（c）所示： （a）上电复位 （b）按键电平复位 图 4—4 复位电路 （c）按键脉冲复位 上述电路图中的电阻、电容参数适用于 6MHz 晶振，能保证复位信号高电 平持续时间大于 2 个机器周期。 本系统的复位电路采用图 4—4（b）上电复位方式。 STC89C52 具体介绍如下： ① 主电源引脚（2 根） VCC(Pin40)：电源输入，接＋5V 电源 GND(Pin20)：接地线 ②外接晶振引脚（2 根） XTAL1(Pin19)：片内振荡电路的输入端 XTAL2(Pin20)：片内振荡电路的输出端 ③控制引脚（4 根） RST/VPP(Pin9)：复位引脚，引脚上出现 2 个机器周期的高电平将使单片机 复位。 ALE/PROG(Pin30)：地址锁存允许信号 PSEN(Pin29)：外部存储器读选通信号 

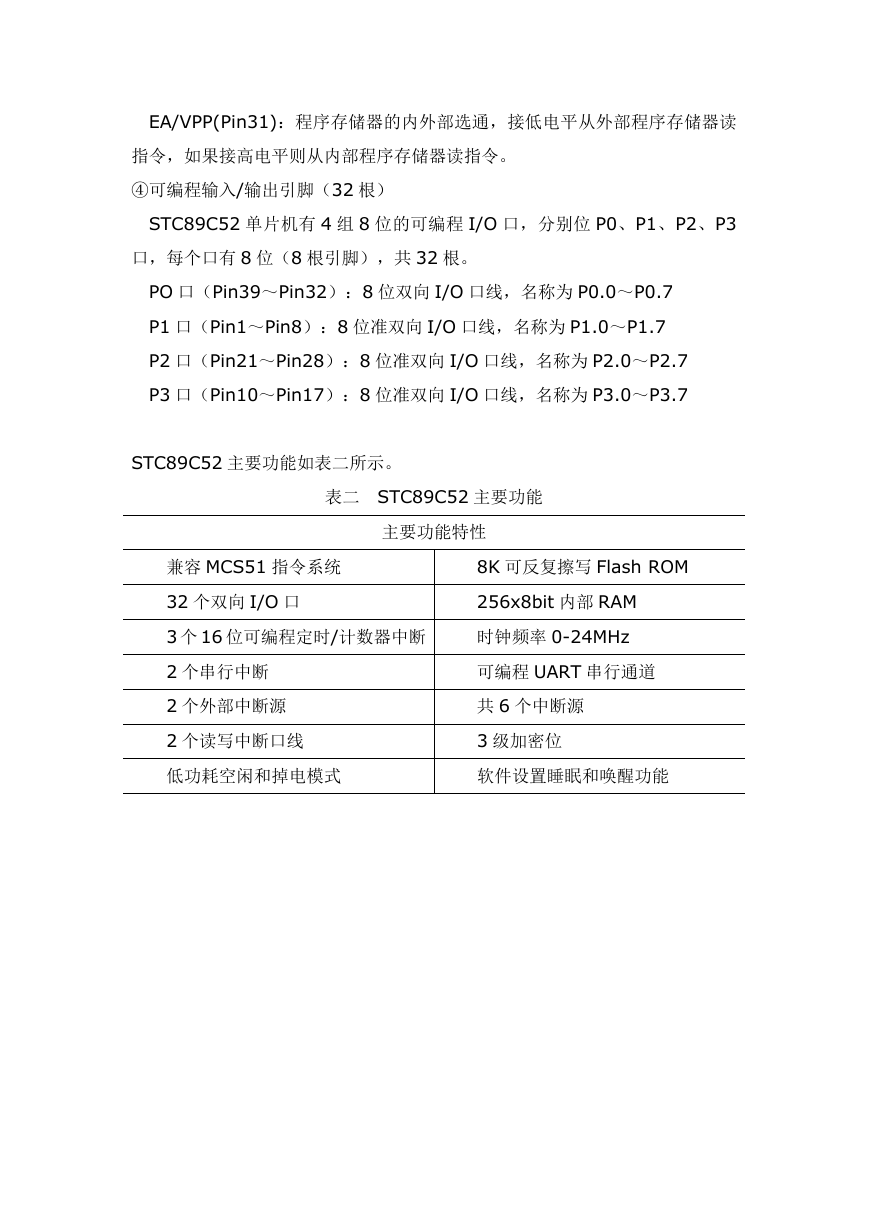

EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读 指令，如果接高电平则从内部程序存储器读指令。 ④可编程输入/输出引脚（32 根） STC89C52 单片机有 4 组 8 位的可编程 I/O 口，分别位 P0、P1、P2、P3 口，每个口有 8 位（8 根引脚），共 32 根。 PO 口（Pin39～Pin32）：8 位双向 I/O 口线，名称为 P0.0～P0.7 P1 口（Pin1～Pin8）：8 位准双向 I/O 口线，名称为 P1.0～P1.7 P2 口（Pin21～Pin28）：8 位准双向 I/O 口线，名称为 P2.0～P2.7 P3 口（Pin10～Pin17）：8 位准双向 I/O 口线，名称为 P3.0～P3.7 STC89C52 主要功能如表二所示。 表二 STC89C52 主要功能 主要功能特性 兼容 MCS51 指令系统 32 个双向 I/O 口 3 个 16 位可编程定时/计数器中断 2 个串行中断 2 个外部中断源 2 个读写中断口线 8K 可反复擦写 Flash ROM 256x8bit 内部 RAM 时钟频率 0-24MHz 可编程 UART 串行通道 共 6 个中断源 3 级加密位 低功耗空闲和掉电模式 软件设置睡眠和唤醒功能
