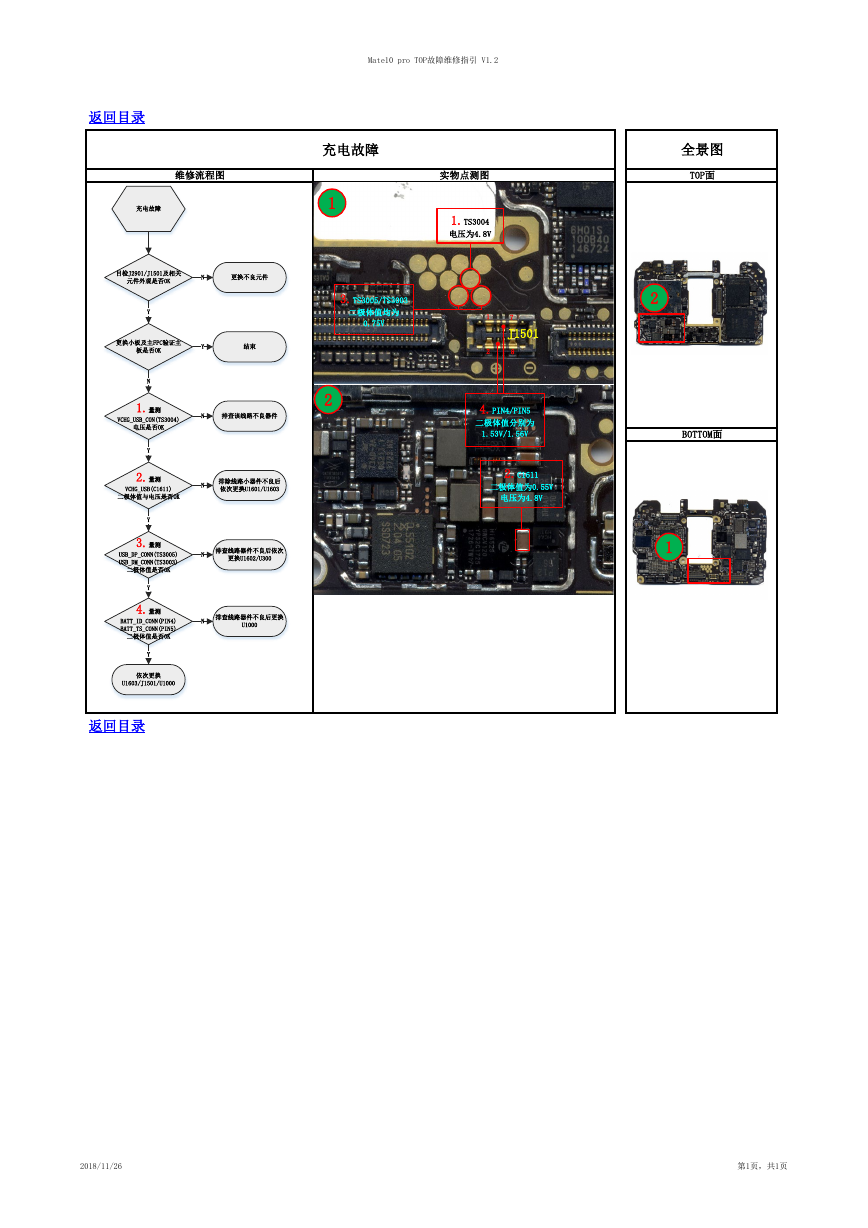

Mate10 pro TOP故障维修指引 V1.2 充电故障 1 2 3.TS3005/TS3003 二极体值均为 0.75V 实物点测图 1.TS3004 电压为4.8V 1 2 7 J1501 8 4.PIN4/PIN5 二极体值分别为 1.53V/1.56V 2.C1611 二极体值为0.55V 电压为4.8V 全景图 TOP面 BOTTOM面 2 1 返回目录 维修流程图 充电故障 目检J2901/J1501及相关 元件外观是否OK N 更换不良元件 Y 更换小板及主FPC验证主 板是否OK Y 结束 N 排查该线路不良器件 N N N 排除线路小器件不良后 依次更换U1601/U1603 排查线路器件不良后依次 更换U1602/U300 排查线路器件不良后更换 U1000 N 1.量测 VCHG_USB_CON(TS3004) 电压是否OK Y 2.量测 VCHG_USB(C1611) 二极体值与电压是否OK Y 3.量测 USB_DP_CONN(TS3005) USB_DM_CONN(TS3003) 二极体值是否OK Y 4.量测 BATT_ID_CONN(PIN4) BATT_TS_CONN(PIN5) 二极体值是否OK Y 依次更换 U1603/J1501/U1000 返回目录 2018/11/26 第1页，共1页
