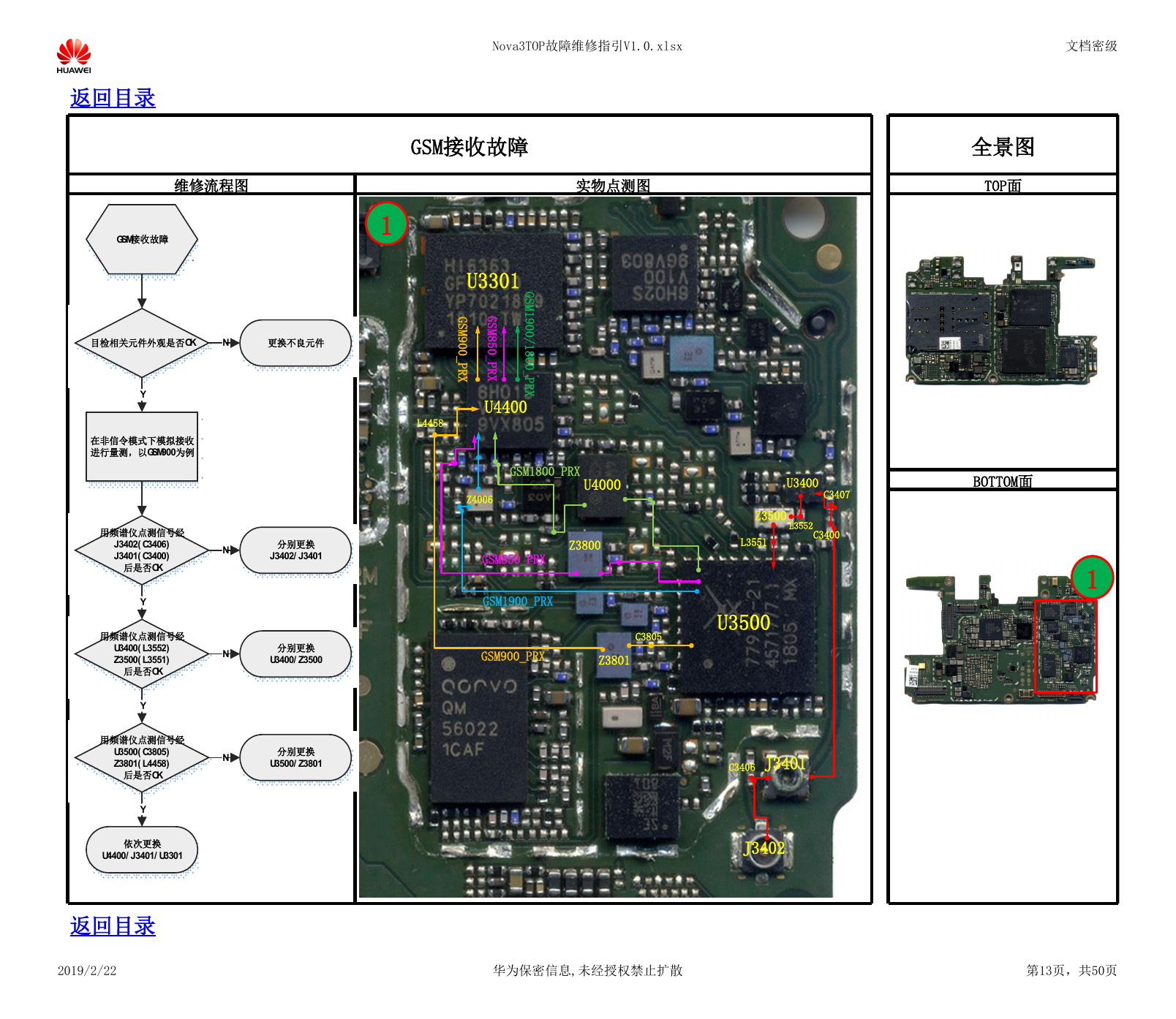

Nova3TOP故障维修指引V1.0.xlsx 文档密级 返回目录 维修流程图 实物点测图 GSM接收故障 全景图 TOP面 1 U3301 G S M 9 0 0 _ P R X G S M 8 5 0 _ P R X G S M 1 9 0 0 / 1 8 0 0 _ P R X U4400 L4458 GSM1800_PRX U4000 Z4006 GSM850_PRX Z3800 GSM1900_PRX GSM900_PRX Z3801 U3400 C3407 Z3500 L3551 L3552 C3400 BOTTOM面 1 U3500 C3805 C3406 J3401 J3402 返回目录 2019/2/22 华为保密信息,未经授权禁止扩散 第13页，共50页 GSM接收故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以GSM900为例用频谱仪点测信号经J3402(C3406)J3401(C3400)后是否OK分别更换J3402/J3401用频谱仪点测信号经U3400(L3552)Z3500(L3551)后是否OK分别更换U3400/Z3500用频谱仪点测信号经U3500(C3805)Z3801(L4458)后是否OK分别更换U3500/Z3801依次更换U4400/J3401/U3301NYNYNYNY
