警告为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。为防止触电严禁拆开机壳，维修请咨询具备资格人士。此设备必须接地。仅适用于非热带气候条件下安全使用。仅适用于海拔 2000m 以下地区安全使用。产品中有毒有害物质或元素的名称及含量部件名称铅 (Pb) 汞 (Hg) 实装基板外壳光学组件附属品 × × × × ○ ○ × ○ 使用环境条件：参考使用说明书中的工作条件有毒有害物质或元素镉 (Cd) 六价铬 (Cr (VI)) ○ ○ ○ ○ ○ ○ ○ ○ 多溴联苯多溴二苯醚 (PBB) (PBDE) ○ ○ ○ ○ ○ ○ ○ ○ a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 2

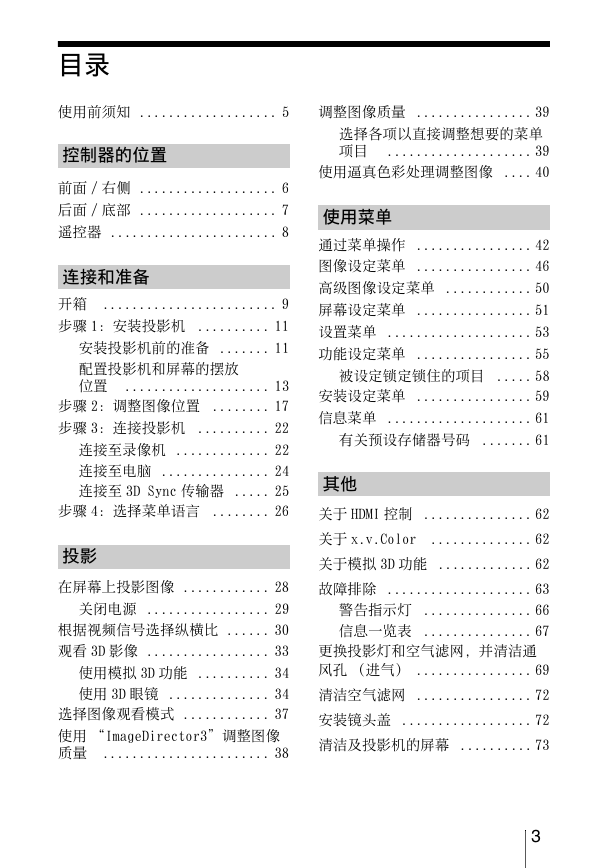

目录使用前须知 ................... 5 调整图像质量 ................ 39 控制器的位置前面 / 右侧 ................... 6 后面 / 底部 ................... 7 遥控器 ....................... 8 连接和准备开箱 ........................ 9 步骤 1：安装投影机 .......... 11 安装投影机前的准备 ....... 11 配置投影机和屏幕的摆放位置 .................... 13 步骤 2：调整图像位置 ........ 17 步骤 3：连接投影机 .......... 22 连接至录像机 ............. 22 连接至电脑 ............... 24 连接至 3D Sync 传输器 ..... 25 步骤 4：选择菜单语言 ........ 26 投影在屏幕上投影图像 ............ 28 关闭电源 ................. 29 根据视频信号选择纵横比 ...... 30 观看 3D 影像 ................. 33 使用模拟 3D 功能 .......... 34 使用 3D 眼镜 .............. 34 选择图像观看模式 ............ 37 使用 “ImageDirector3”调整图像质量 ....................... 38 选择各项以直接调整想要的菜单项目 .................... 39 使用逼真色彩处理调整图像 .... 40 使用菜单通过菜单操作 ................ 42 图像设定菜单 ................ 46 高级图像设定菜单 ............ 50 屏幕设定菜单 ................ 51 设置菜单 .................... 53 功能设定菜单 ................ 55 被设定锁定锁住的项目 ..... 58 安装设定菜单 ................ 59 信息菜单 .................... 61 有关预设存储器号码 ....... 61 其他关于 HDMI 控制 ............... 62 关于 x.v.Color .............. 62 关于模拟 3D 功能 ............. 62 故障排除 .................... 63 警告指示灯 ............... 66 信息一览表 ............... 67 更换投影灯和空气滤网，并清洁通风孔（进气） ................ 69 清洁空气滤网 ................ 72 安装镜头盖 .................. 72 清洁及投影机的屏幕 .......... 73 3

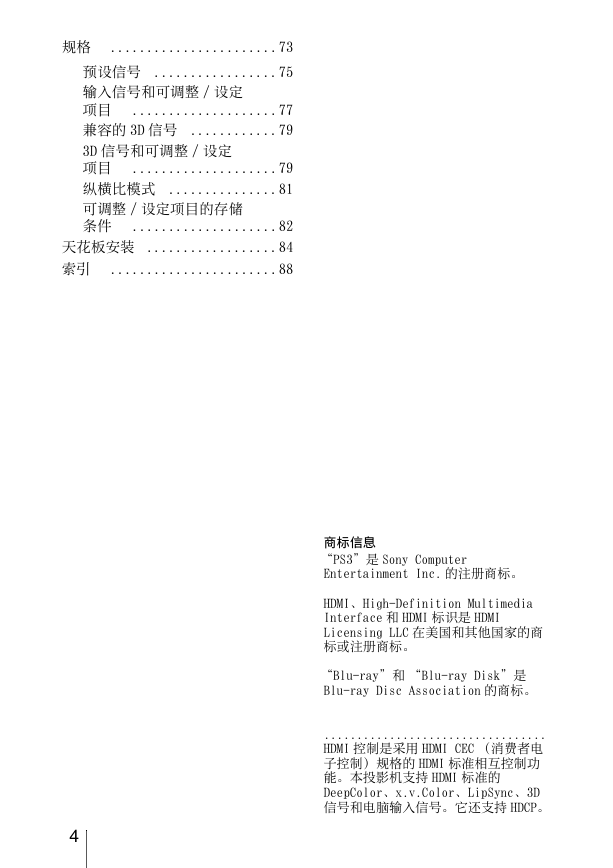

规格 ....................... 73 预设信号 ................. 75 输入信号和可调整 / 设定项目 .................... 77 兼容的 3D 信号 ............ 79 3D 信号和可调整 / 设定项目 .................... 79 纵横比模式 ............... 81 可调整 / 设定项目的存储条件 .................... 82 天花板安装 .................. 84 索引 ....................... 88 商标信息 “PS3”是 Sony Computer Entertainment Inc. 的注册商标。 HDMI、High-Definition Multimedia Interface 和 HDMI 标识是 HDMI Licensing LLC 在美国和其他国家的商标或注册商标。 “Blu-ray”和 “Blu-ray Disk”是 Blu-ray Disc Association 的商标。 .................................. HDMI 控制是采用 HDMI CEC （消费者电子控制）规格的 HDMI 标准相互控制功能。本投影机支持 HDMI 标准的 DeepColor、x.v.Color、LipSync、3D 信号和电脑输入信号。它还支持 HDCP。 4

使用 3D 眼镜时的安全注意事项警告请勿将 3D 眼镜置于火中。请勿拆解 3D 眼镜。请勿在火附近或高温场所，如直射阳光或受太阳照射的车内，对 3D 眼镜进行使用、充电、储存或放置的操作。请仅使用附带的 USB 电缆。请勿让水或异物进入 3D 眼镜。安全注意事项请仅使用本机附带类型的 3D 眼镜。您只能使用 3D 眼镜观看 3D 视频影像。请勿将 3D 眼镜用于电视机等其他装置。如果观察到抖动或闪烁，请关闭室内照明。儿童须在成人适当监管的情况下使用。弯折镜架时，小心不要让手指被 3D 眼镜的铰链夹住。请勿掉落或改装 3D 眼镜。如果眼镜破碎，请使碎片远离口或眼睛。关于旧产品的处理请不要将旧的产品与一般的生活垃圾一同弃置。正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。具体处理方法请遵循当地的规章制度。使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应安装于设备附近使用方便的地方。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请不要直视镜头。请不要将手或物品放在通风孔附近。排出的空气较热。防止内部蓄热须知用 I/1 （开机 / 待机）开关关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机装备有通风孔（进气和排气）。请勿堵塞通风孔或将任何物品放在通风孔旁边，否则可能发生内部蓄热，造成影像质量下降或损坏投影机。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使用。为尽量保护好机体，请用出厂时使用的包装箱重新包装本机。 5

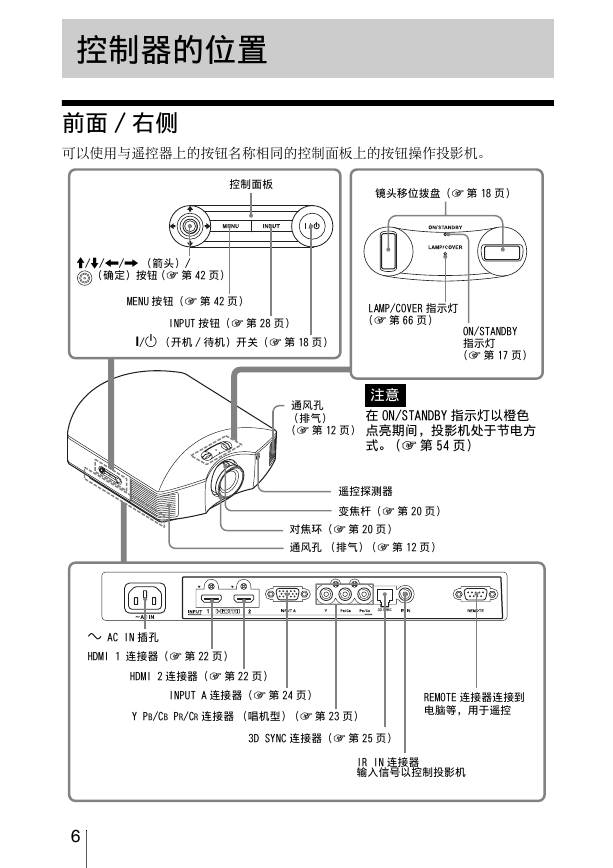

控制器的位置前面 / 右侧可以使用与遥控器上的按钮名称相同的控制面板上的按钮操作投影机。控制面板镜头移位拨盘 (1 第 18 页） M/m/

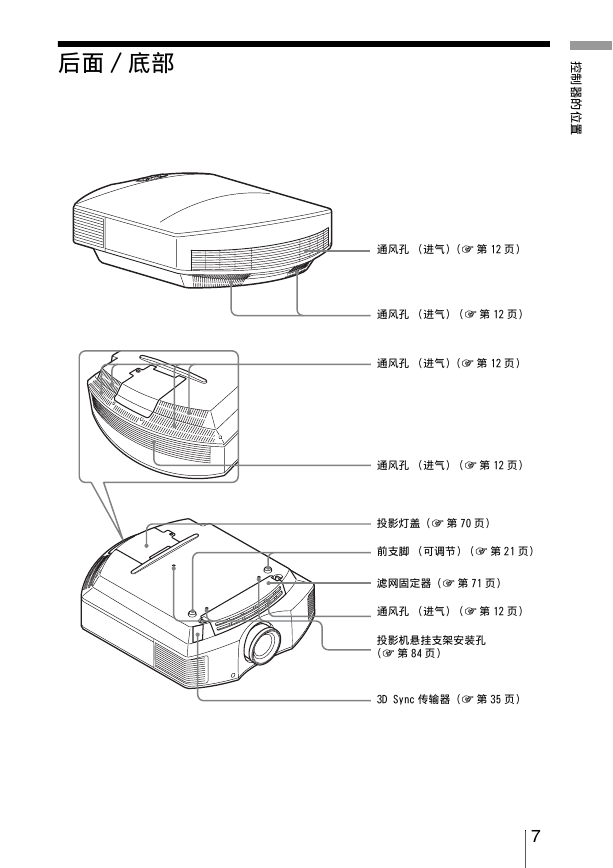

后面 / 底部控制器的位置通风孔（进气）(1 第 12 页）通风孔（进气） (1 第 12 页）通风孔（进气）(1 第 12 页）通风孔（进气） (1 第 12 页）投影灯盖 (1 第 70 页）前支脚（可调节） (1 第 21 页）滤网固定器 (1 第 71 页）通风孔（进气） (1 第 12 页）投影机悬挂支架安装孔 (1 第 84 页） 3D Sync 传输器 (1 第 35 页） 7

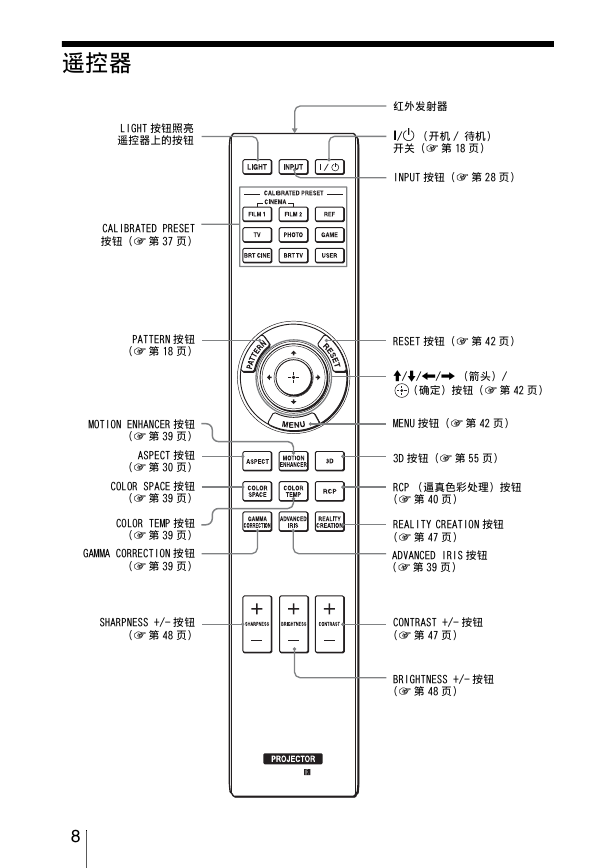

遥控器 LIGHT 按钮照亮遥控器上的按钮 CALIBRATED PRESET 按钮 (1 第 37 页） PATTERN 按钮 (1 第 18 页） MOTION ENHANCER 按钮 (1 第 39 页） ASPECT 按钮 (1 第 30 页） COLOR SPACE 按钮 (1 第 39 页） COLOR TEMP 按钮 (1 第 39 页） GAMMA CORRECTION 按钮 (1 第 39 页） SHARPNESS +/- 按钮 (1 第 48 页） 8 红外发射器 ?/1 （开机 / 待机）开关 (1 第 18 页） INPUT 按钮 (1 第 28 页） RESET 按钮 (1 第 42 页） M/m/
