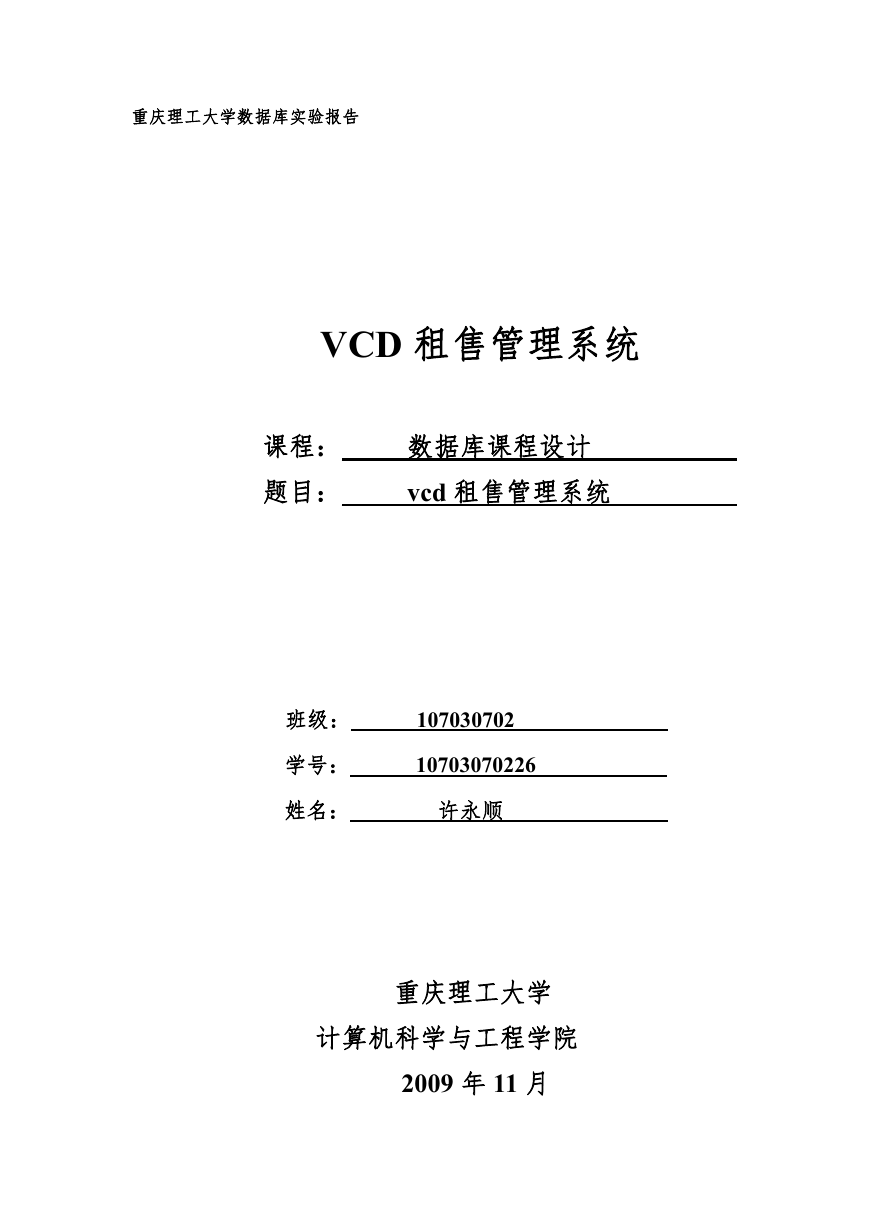

    重庆理工大学数据库实验报告 VCD 租售管理系统 课程： 题目： 数据库课程设计 vcd 租售管理系统 班级： 学号： 姓名： 107030702 10703070226 许永顺 重庆理工大学 计算机科学与工程学院 2009 年 11 月

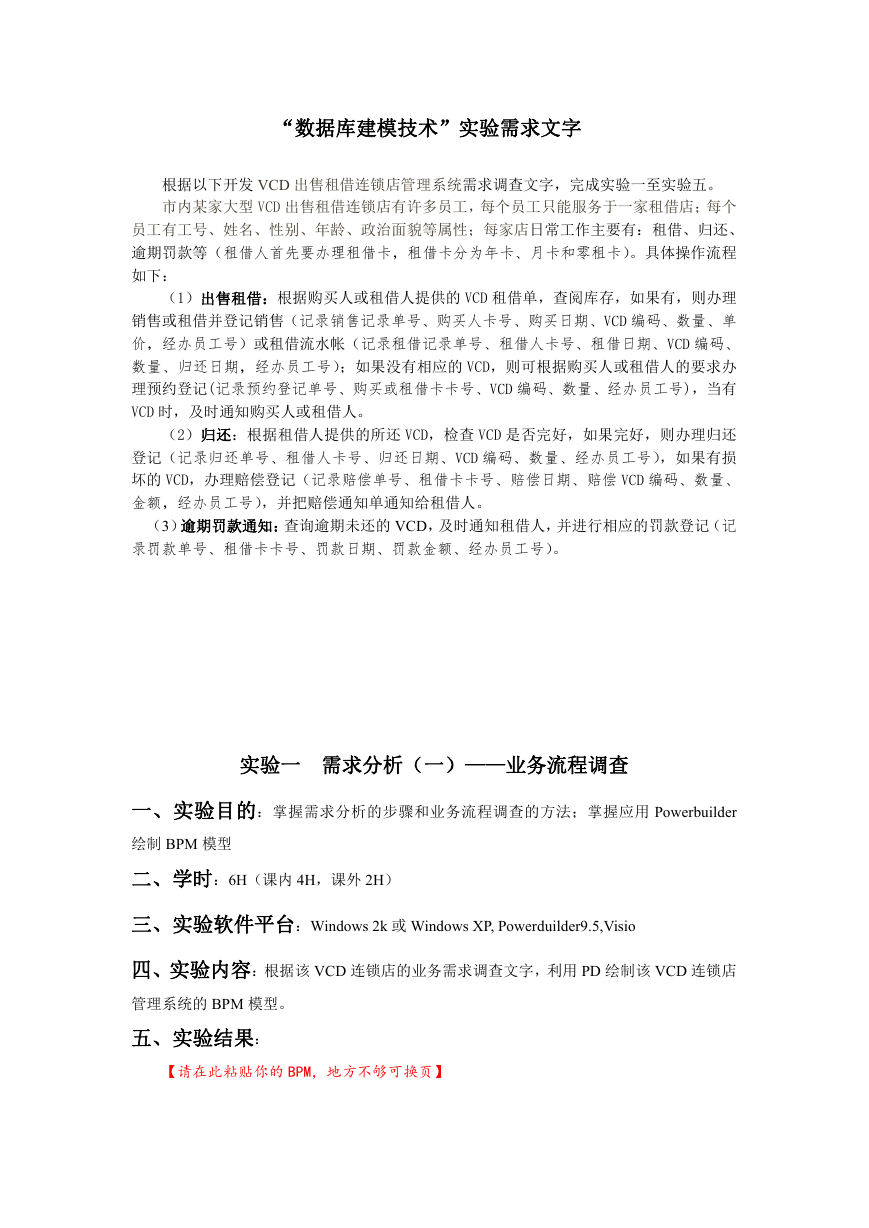

    “数据库建模技术”实验需求文字 根据以下开发 VCD 出售租借连锁店管理系统需求调查文字，完成实验一至实验五。 市内某家大型 VCD 出售租借连锁店有许多员工，每个员工只能服务于一家租借店；每个 员工有工号、姓名、性别、年龄、政治面貌等属性；每家店日常工作主要有：租借、归还、 逾期罚款等（租借人首先要办理租借卡，租借卡分为年卡、月卡和零租卡）。具体操作流程 如下： （1）出售租借：根据购买人或租借人提供的 VCD 租借单，查阅库存，如果有，则办理 销售或租借并登记销售（记录销售记录单号、购买人卡号、购买日期、VCD 编码、数量、单 价，经办员工号）或租借流水帐（记录租借记录单号、租借人卡号、租借日期、VCD 编码、 数量、归还日期，经办员工号）；如果没有相应的 VCD，则可根据购买人或租借人的要求办 理预约登记(记录预约登记单号、购买或租借卡卡号、VCD 编码、数量、经办员工号)，当有 VCD 时，及时通知购买人或租借人。 （2）归还：根据租借人提供的所还 VCD，检查 VCD 是否完好，如果完好，则办理归还 登记（记录归还单号、租借人卡号、归还日期、VCD 编码、数量、经办员工号），如果有损 坏的 VCD，办理赔偿登记（记录赔偿单号、租借卡卡号、赔偿日期、赔偿 VCD 编码、数量、 金额，经办员工号），并把赔偿通知单通知给租借人。 （3）逾期罚款通知：查询逾期未还的 VCD，及时通知租借人，并进行相应的罚款登记（记 录罚款单号、租借卡卡号、罚款日期、罚款金额、经办员工号）。 实验一 需求分析（一）——业务流程调查 一、实验目的：掌握需求分析的步骤和业务流程调查的方法；掌握应用 Powerbuilder 绘制 BPM 模型 二、学时：6H（课内 4H，课外 2H） 三、实验软件平台：Windows 2k 或 Windows XP, Powerduilder9.5,Visio 四、实验内容：根据该 VCD 连锁店的业务需求调查文字，利用 PD 绘制该 VCD 连锁店 管理系统的 BPM 模型。 五、实验结果： 【请在此粘贴你的 BPM，地方不够可换页】

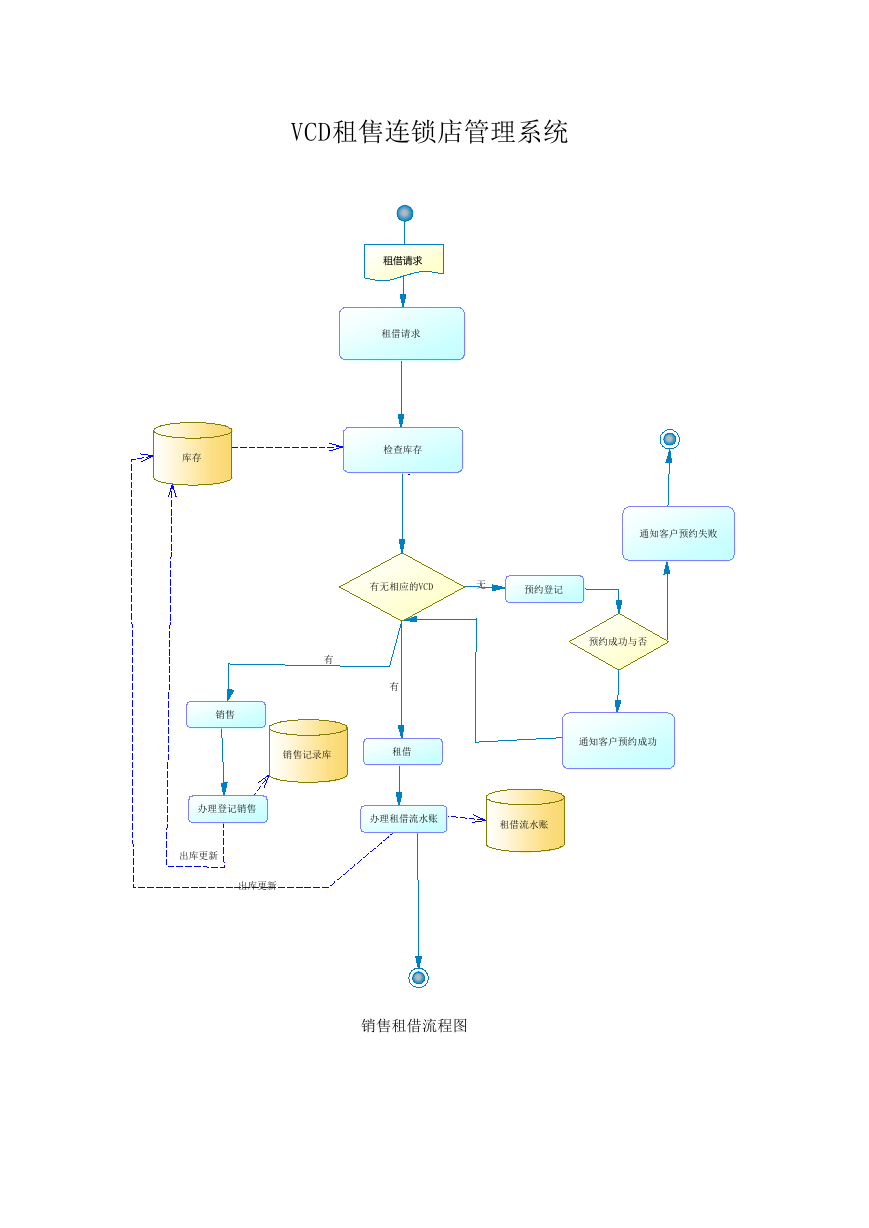

    VCD租售连锁店管理系统 租借请求 租借请求 库存 检查库存 有无相应的VCD 无 预约登记 通知客户预约失败 预约成功与否 有 有 销售 销售记录库 租借 通知客户预约成功 办理登记销售 出库更新 出库更新 办理租借流水账 租借流水账 销售租借流程图

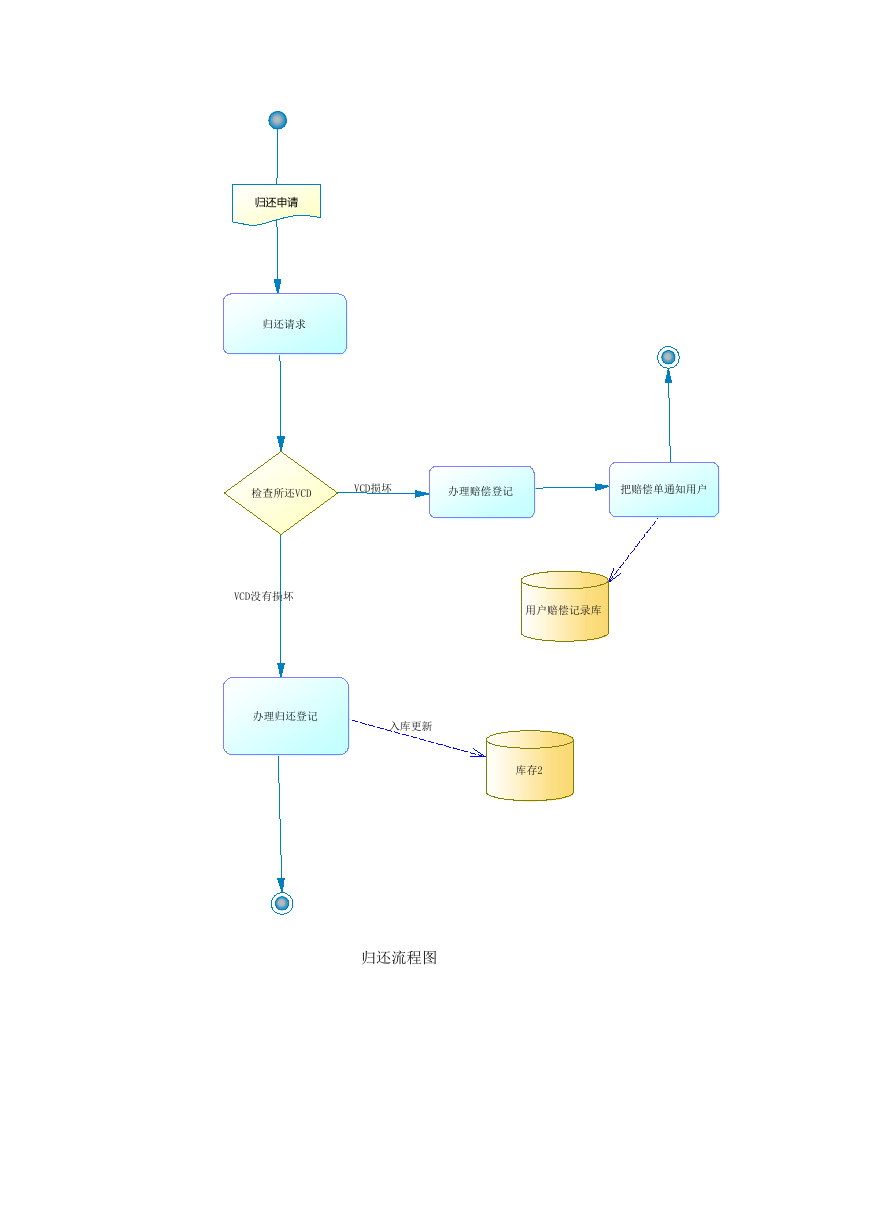

    归还申请 归还请求 检查所还VCD VCD损坏 办理赔偿登记 把赔偿单通知用户 VCD没有损坏 用户赔偿记录库 办理归还登记 入库更新 库存2 归还流程图
    查询逾期未还用户 查询逾期的用户 租借流水账2 通知客户并进行罚款 罚款登记库 逾期罚款流程图 六、思考题 1、数据库设计为什么需要进行详细的需求分析？ 答：需求分析是整个数据库设计过程的基础，是最困难、最耗费时间的一步。作为“地基” 的需求分析是否做得充分与准确，决定了在其上构建数据库大厦的速度与质量。需求分析做 得不好，甚至会导致整个数据库设计返工重做。 2、需求分析的目标是什么？其调查步骤是什么？常用的调查方法有哪些？ 答：需求分析的目标是调查清楚用户的实际要求，与用户达成共识，然后分析与表达这些需 求。 调查用户的具体步骤： (1) 调查组织机构情况。包括了解该组织的部门组成情况、各部门的职责等，为分析信息流 做准备。 (2) 调查各部门的业务活动情况。包括了解各个部门输入是使用什么数据，如何加工处理这 些数据，输出什么信息，输出到什么部门，输出结果的格式是什么，这是调查的重点。 (3) 在熟悉了业务活动的基础上，协助用户明确对新系统的各种要求，包括信息要求、处理

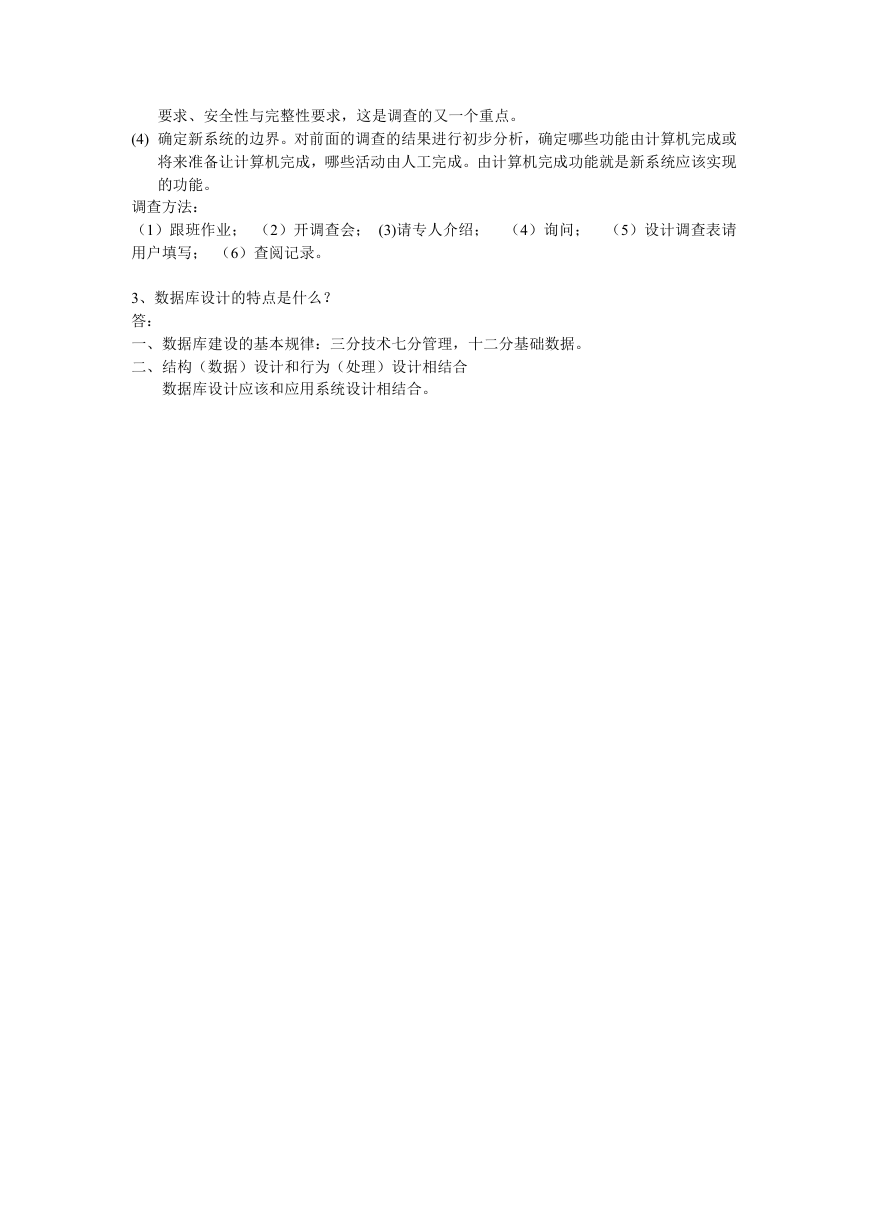

    要求、安全性与完整性要求，这是调查的又一个重点。 (4) 确定新系统的边界。对前面的调查的结果进行初步分析，确定哪些功能由计算机完成或 将来准备让计算机完成，哪些活动由人工完成。由计算机完成功能就是新系统应该实现 的功能。 调查方法： （1）跟班作业； （2）开调查会； (3)请专人介绍； （4）询问； （5）设计调查表请 用户填写； （6）查阅记录。 3、数据库设计的特点是什么？ 答： 一、数据库建设的基本规律：三分技术七分管理，十二分基础数据。 二、结构（数据）设计和行为（处理）设计相结合 数据库设计应该和应用系统设计相结合。

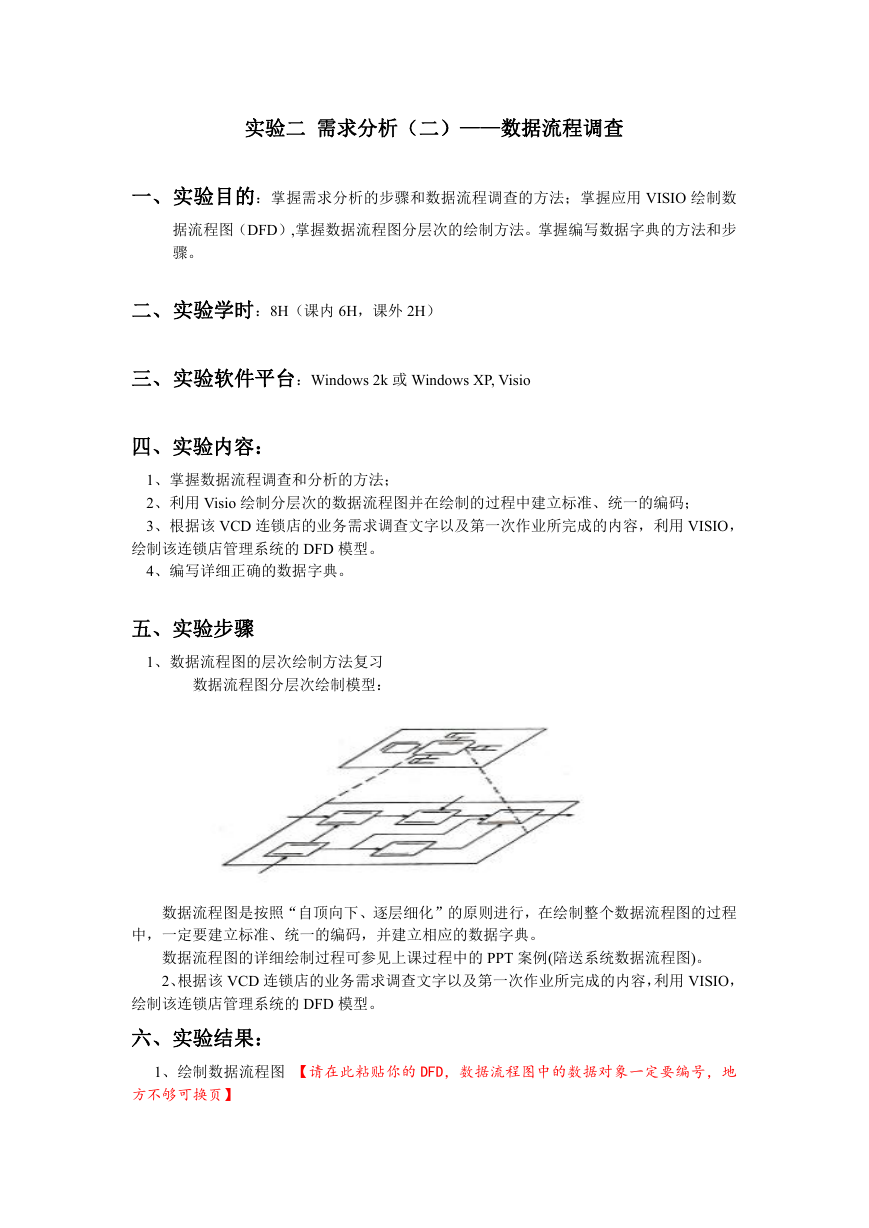

    实验二 需求分析（二）——数据流程调查 一、实验目的：掌握需求分析的步骤和数据流程调查的方法；掌握应用 VISIO 绘制数 据流程图（DFD）,掌握数据流程图分层次的绘制方法。掌握编写数据字典的方法和步 骤。 二、实验学时：8H（课内 6H，课外 2H） 三、实验软件平台：Windows 2k 或 Windows XP, Visio 四、实验内容： 1、掌握数据流程调查和分析的方法； 2、利用 Visio 绘制分层次的数据流程图并在绘制的过程中建立标准、统一的编码； 3、根据该 VCD 连锁店的业务需求调查文字以及第一次作业所完成的内容，利用 VISIO， 绘制该连锁店管理系统的 DFD 模型。 4、编写详细正确的数据字典。 五、实验步骤 1、数据流程图的层次绘制方法复习 数据流程图分层次绘制模型： 数据流程图是按照“自顶向下、逐层细化”的原则进行，在绘制整个数据流程图的过程 中，一定要建立标准、统一的编码，并建立相应的数据字典。 数据流程图的详细绘制过程可参见上课过程中的 PPT 案例(陪送系统数据流程图)。 2、根据该 VCD 连锁店的业务需求调查文字以及第一次作业所完成的内容，利用 VISIO， 绘制该连锁店管理系统的 DFD 模型。 六、实验结果： 1、绘制数据流程图 【请在此粘贴你的 DFD，数据流程图中的数据对象一定要编号，地 方不够可换页】

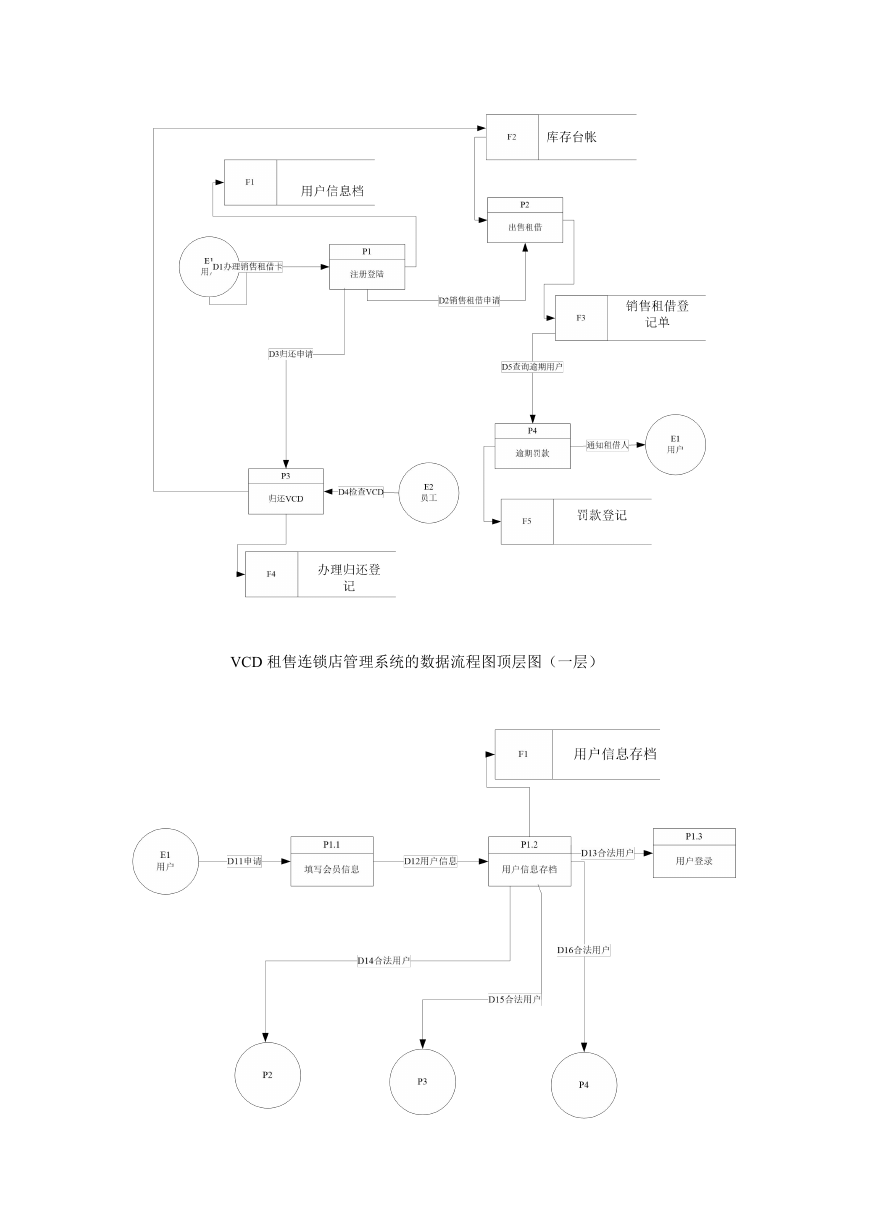

    VCD 租售连锁店管理系统的数据流程图顶层图（一层）
