1 概述

2 系统部署架构

2.1 网络部署

2.2 软硬件件需求

3 组态与编程

3.1 硬件组态

3.2 查看网络组态

3.3 程序编程

4 通信验证

1 概述 QQCTU 部分桥吊主 PLC 采用了西门子 S7- 416 CPU，它未集成 PROFINET 接口，不能通过该接口进行标准的 TCP 通信。然而，在 3#插槽上配备了通信专用功能块 CP443-1 模块，可以使用该通信功能块与其他设备建立 TCP 连接以实现通信。本方案以 S7-416 CPU 作为 TCP 的服务器，PC 机上运行的 TCP Debug 软件模拟第三方设备作为客户端，测试通过后，把 PC 机替换成海康 OCR 识别服务器，进行下一步调试。 2 系统部署架构 2.1 网络部署如图 1 所示，S7-416 PLC（192.168.0.1/24）与 PC（192.168.0.2/24）进行工业以太网 TCP 通信。S7-416 LC 作为 TCP 通信连接的客户端。 1

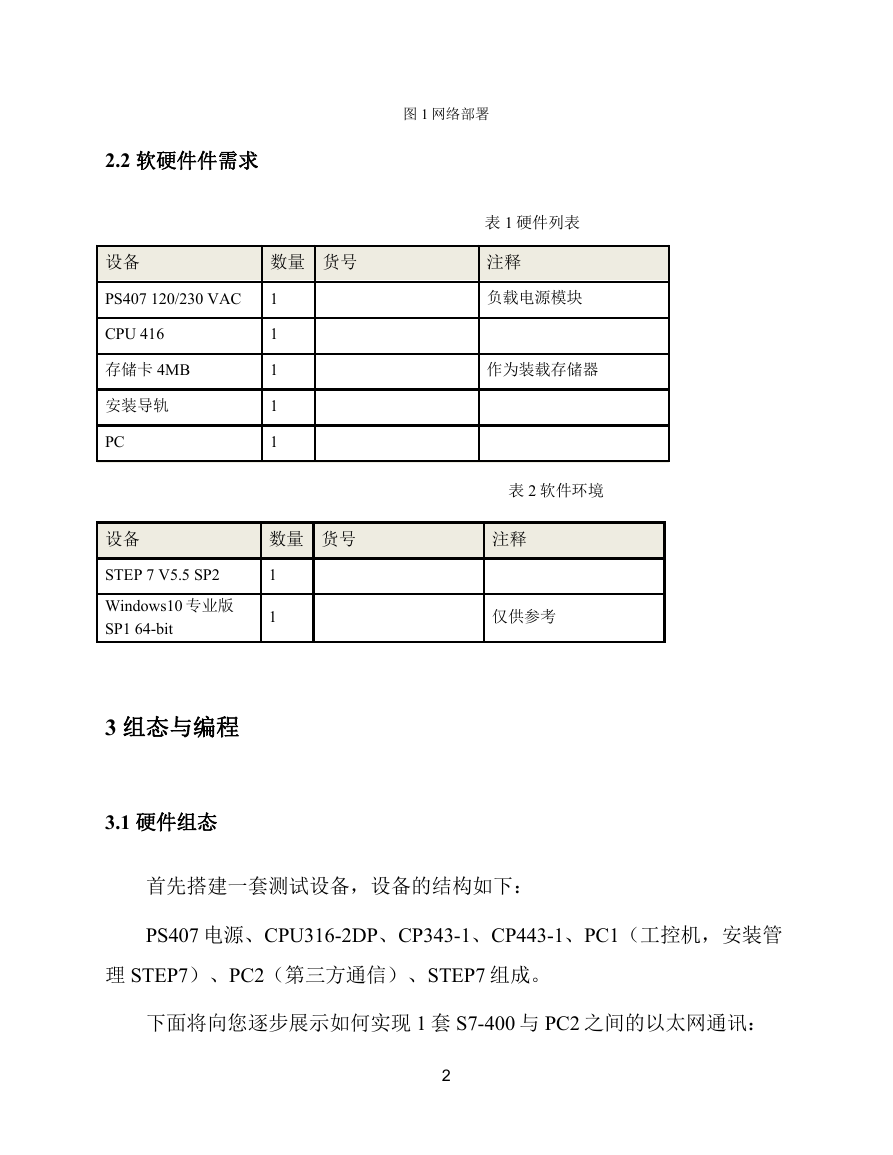

2.2 软硬件件需求图 1 网络部署设备数量货号注释表 1 硬件列表 PS407 120/230 VAC CPU 416 存储卡 4MB 安装导轨 PC 1 1 1 1 1 负载电源模块作为装载存储器表 2 软件环境设备数量货号注释仅供参考 STEP 7 V5.5 SP2 Windows10 专业版 SP1 64-bit 1 1 3 组态与编程 3.1 硬件组态首先搭建一套测试设备，设备的结构如下： PS407 电源、CPU316-2DP、CP343-1、CP443-1、PC1（工控机，安装管理 STEP7）、PC2（第三方通信）、STEP7 组成。下面将向您逐步展示如何实现 1 套 S7-400 与 PC2 之间的以太网通讯： 2

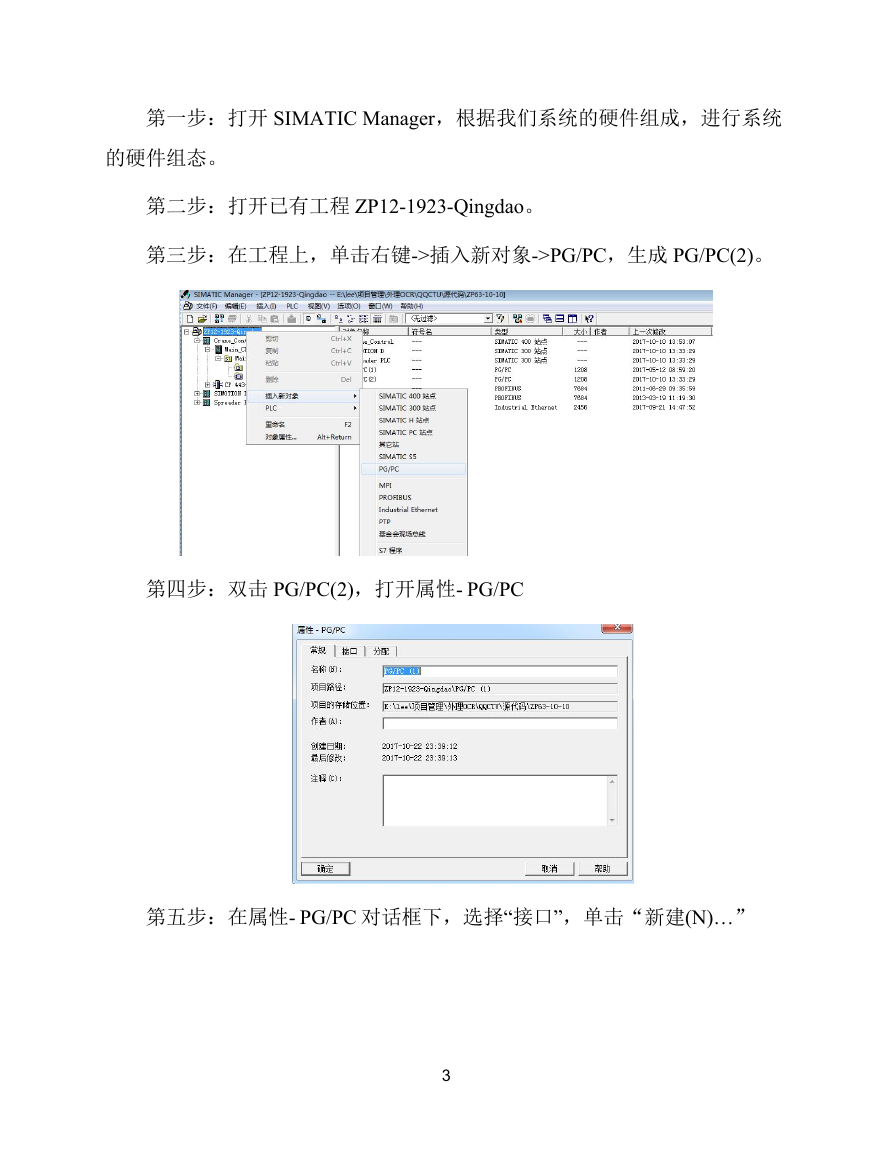

第一步：打开 SIMATIC Manager，根据我们系统的硬件组成，进行系统的硬件组态。第二步：打开已有工程 ZP12-1923-Qingdao。第三步：在工程上，单击右键->插入新对象->PG/PC，生成 PG/PC(2)。第四步：双击 PG/PC(2)，打开属性- PG/PC 第五步：在属性- PG/PC 对话框下，选择“接口”，单击“新建(N)…” 3

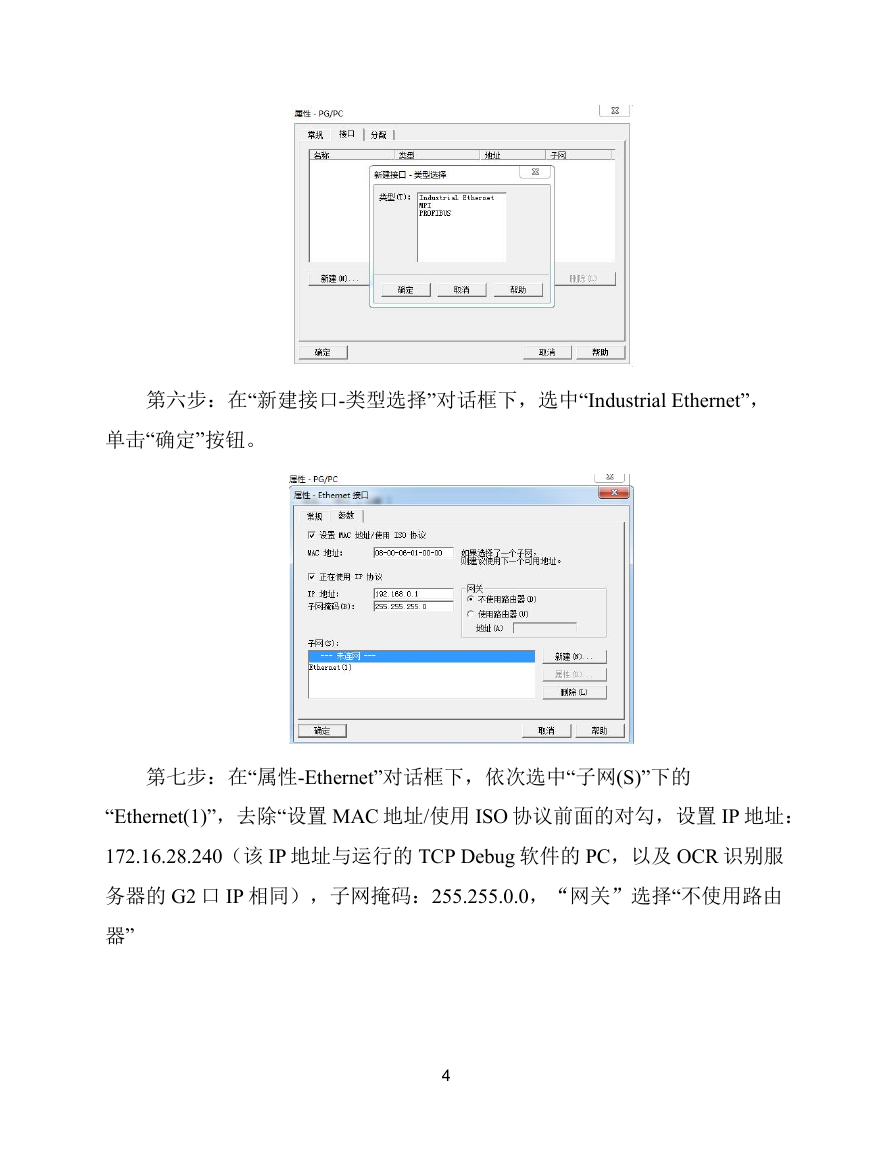

第六步：在“新建接口-类型选择”对话框下，选中“Industrial Ethernet”，单击“确定”按钮。第七步：在“属性-Ethernet”对话框下，依次选中“子网(S)”下的 “Ethernet(1)”，去除“设置 MAC 地址/使用 ISO 协议前面的对勾，设置 IP 地址： 172.16.28.240（该 IP 地址与运行的 TCP Debug 软件的 PC，以及 OCR 识别服务器的 G2 口 IP 相同），子网掩码：255.255.0.0，“网关”选择“不使用路由器” 4

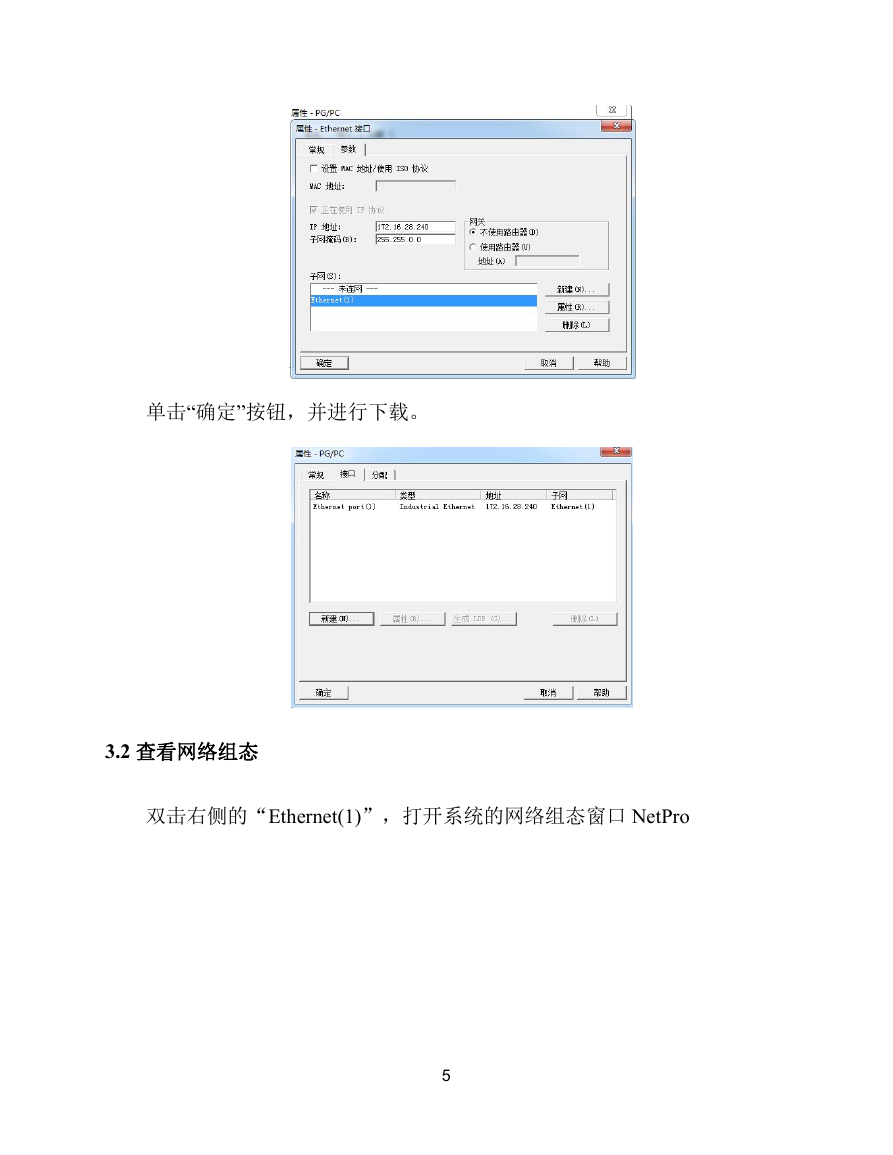

单击“确定”按钮，并进行下载。 3.2 查看网络组态双击右侧的“Ethernet(1)”，打开系统的网络组态窗口 NetPro 5

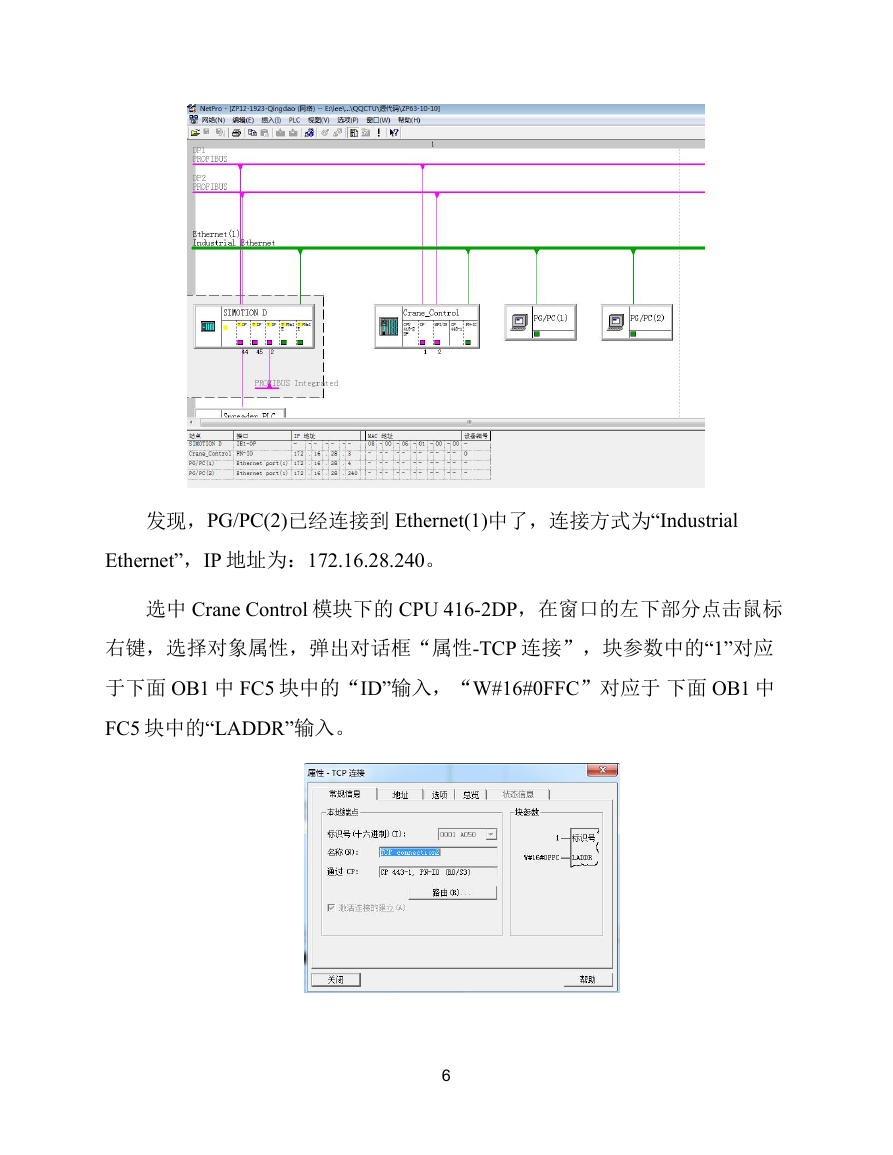

发现，PG/PC(2)已经连接到 Ethernet(1)中了，连接方式为“Industrial Ethernet”，IP 地址为：172.16.28.240。选中 Crane Control 模块下的 CPU 416-2DP，在窗口的左下部分点击鼠标右键，选择对象属性，弹出对话框“属性-TCP 连接”，块参数中的“1”对应于下面 OB1 中 FC5 块中的“ID”输入，“W#16#0FFC”对应于下面 OB1 中 FC5 块中的“LADDR”输入。 6

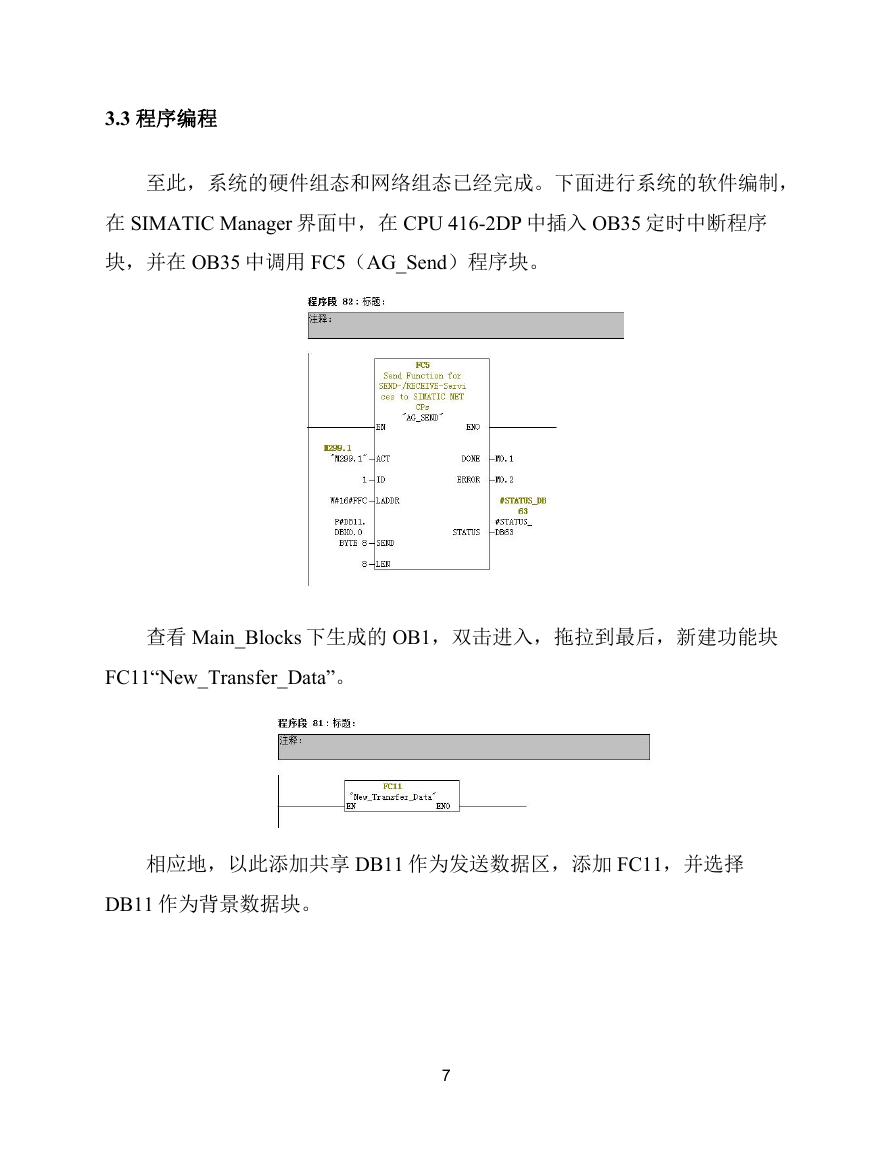

3.3 程序编程至此，系统的硬件组态和网络组态已经完成。下面进行系统的软件编制，在 SIMATIC Manager 界面中，在 CPU 416-2DP 中插入 OB35 定时中断程序块，并在 OB35 中调用 FC5（AG_Send）程序块。查看 Main_Blocks 下生成的 OB1，双击进入，拖拉到最后，新建功能块 FC11“New_Transfer_Data”。相应地，以此添加共享 DB11 作为发送数据区，添加 FC11，并选择 DB11 作为背景数据块。 7
