Altium Designer 规则使用说明

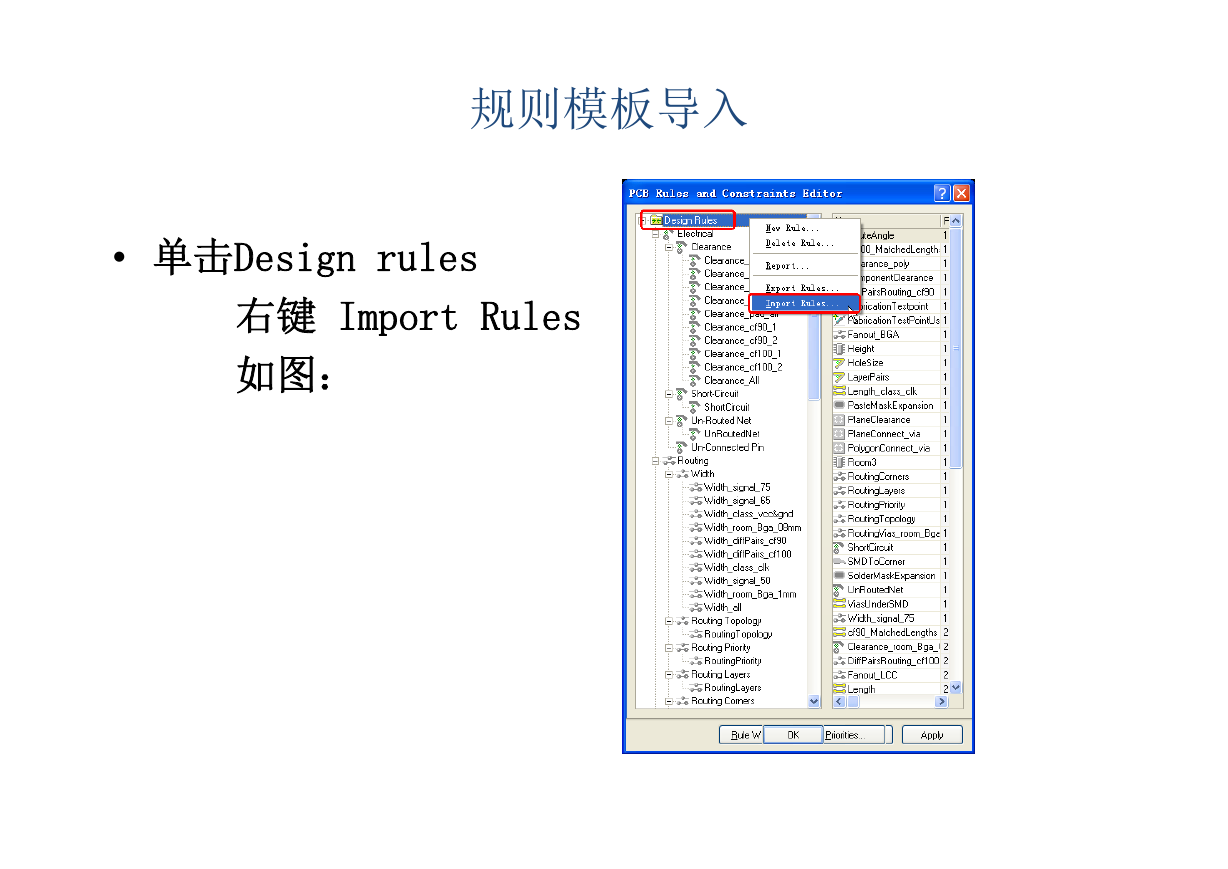

规则模板导入 • 单击Design rules 右键 Import Rules 如图：

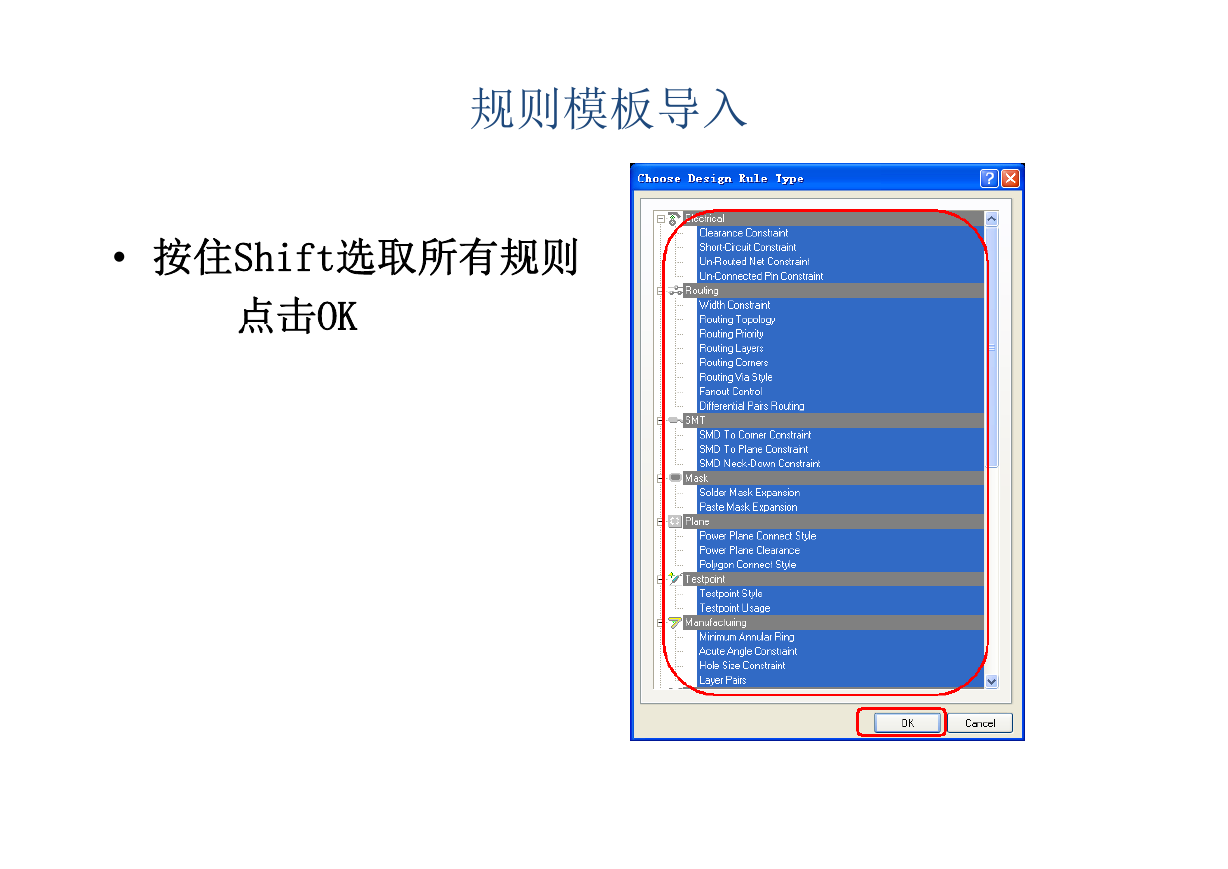

规则模板导入 • 按住Shift选取所有规则点击OK

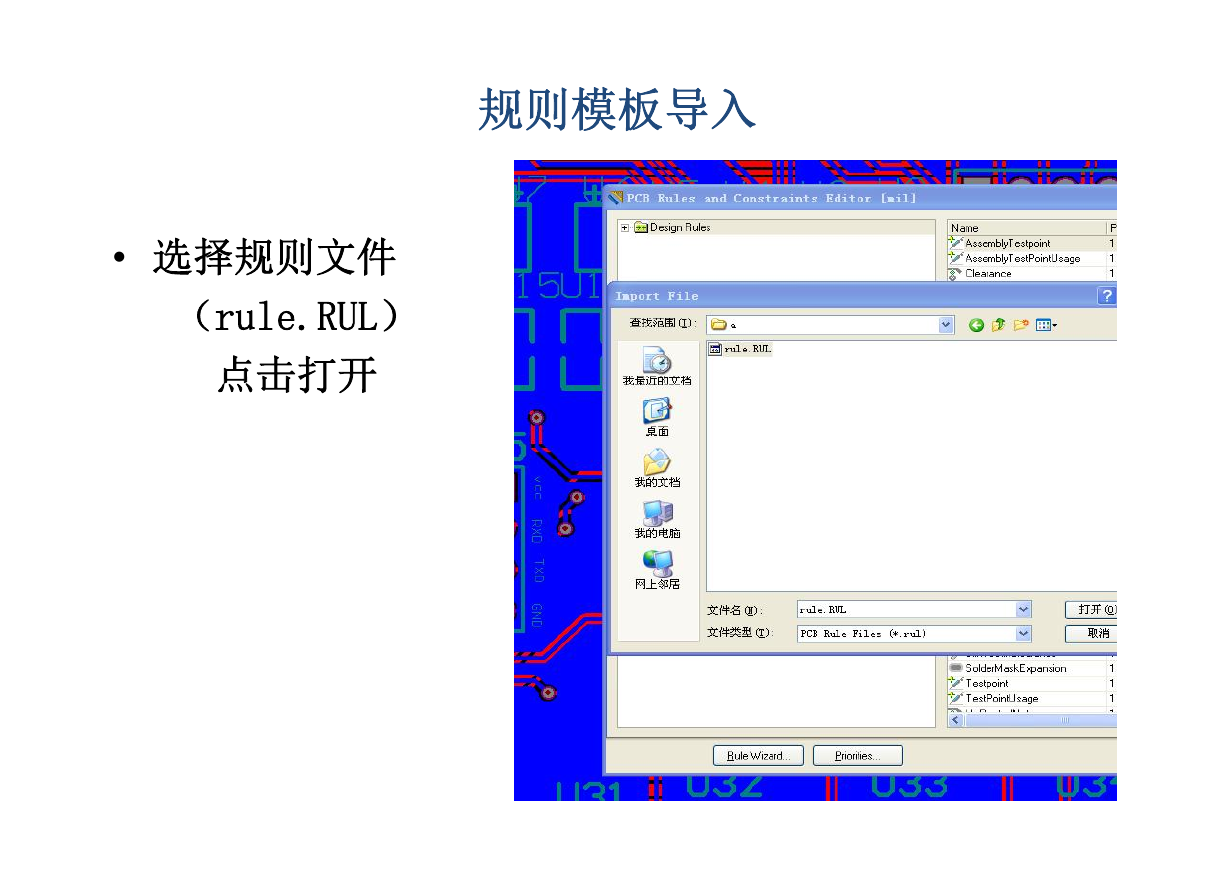

规则模板导入 • 选择规则文件（rule.RUL）点击打开

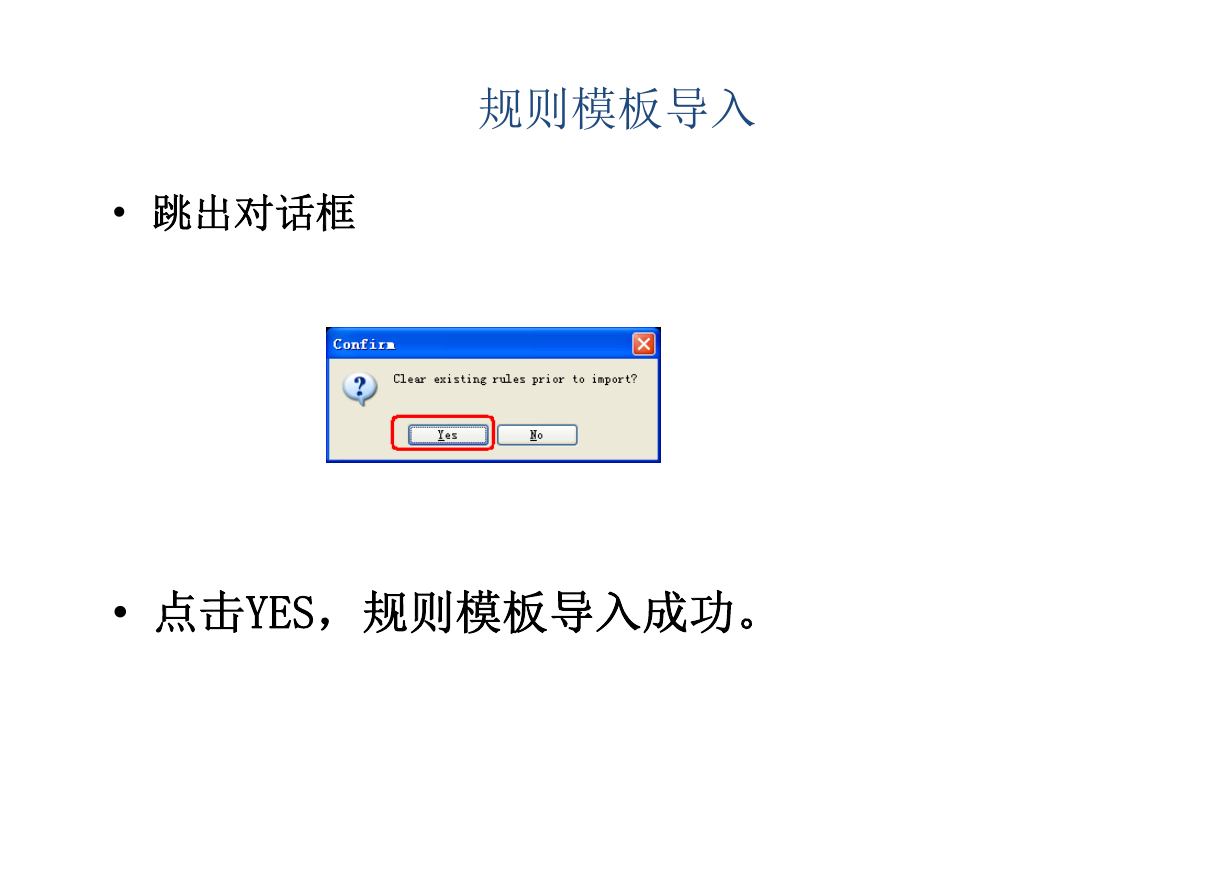

规则模板导入 • 跳出对话框 • 点击YES，规则模板导入成功。

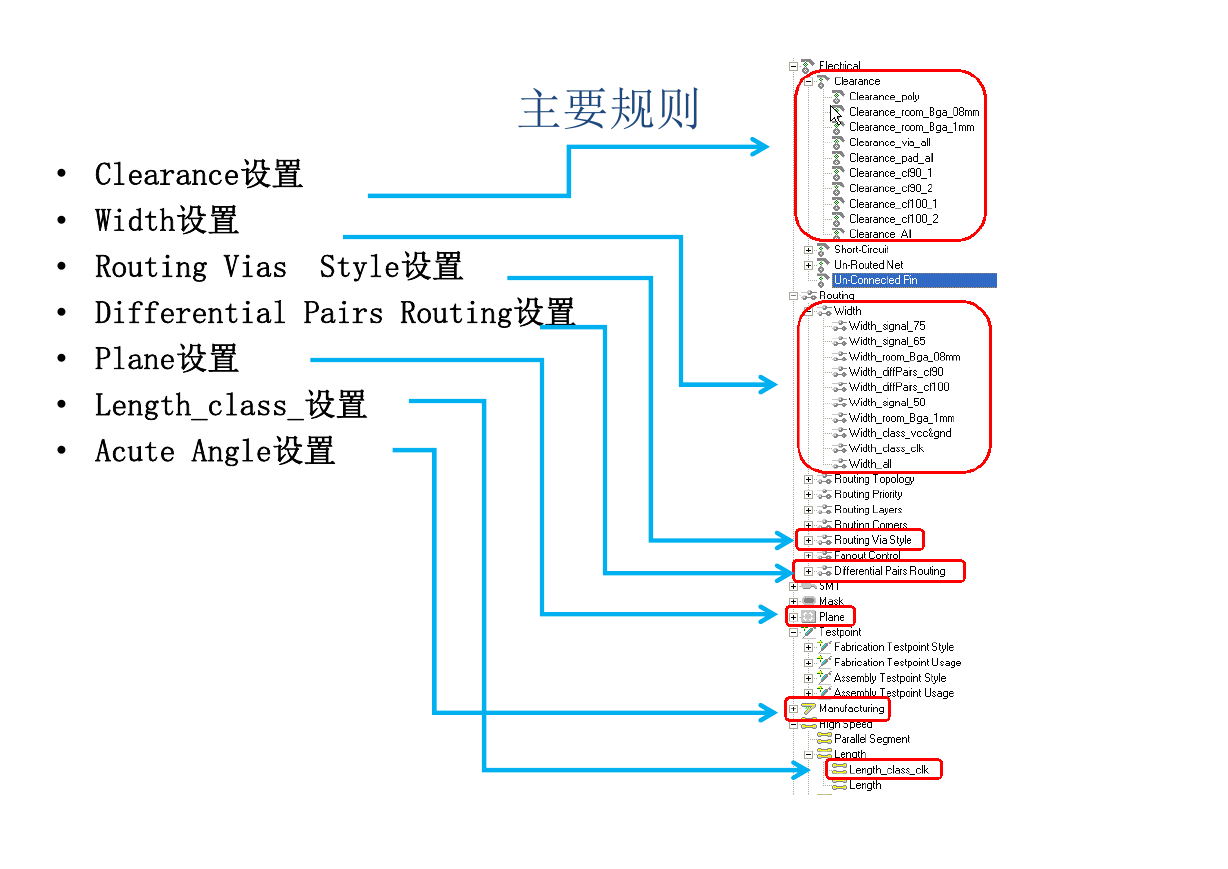

主要规则 • Clearance设置 • Width设置 • Routing Vias Style设置 • Differential Pairs Routing设置 • Plane设置 • Length_class_设置 • Acute Angle设置

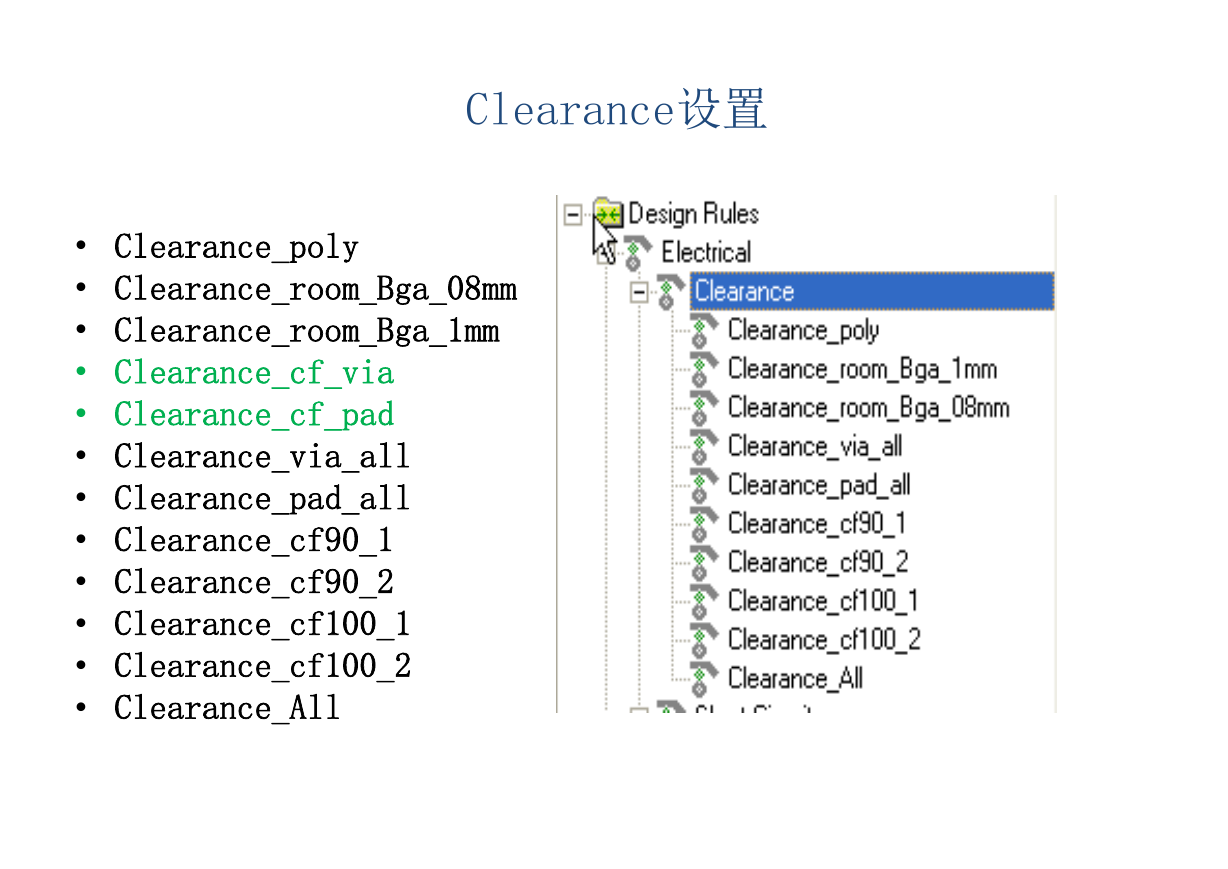

Clearance设置 • Clearance_poly • Clearance_room_Bga_08mm • Clearance_room_Bga_1mm • Clearance_cf_via • Clearance_cf_pad • Clearance_via_all • Clearance_pad_all • Clearance_cf90_1 • Clearance_cf90_2 • Clearance_cf100_1 • Clearance_cf100_2 • Clearance_All

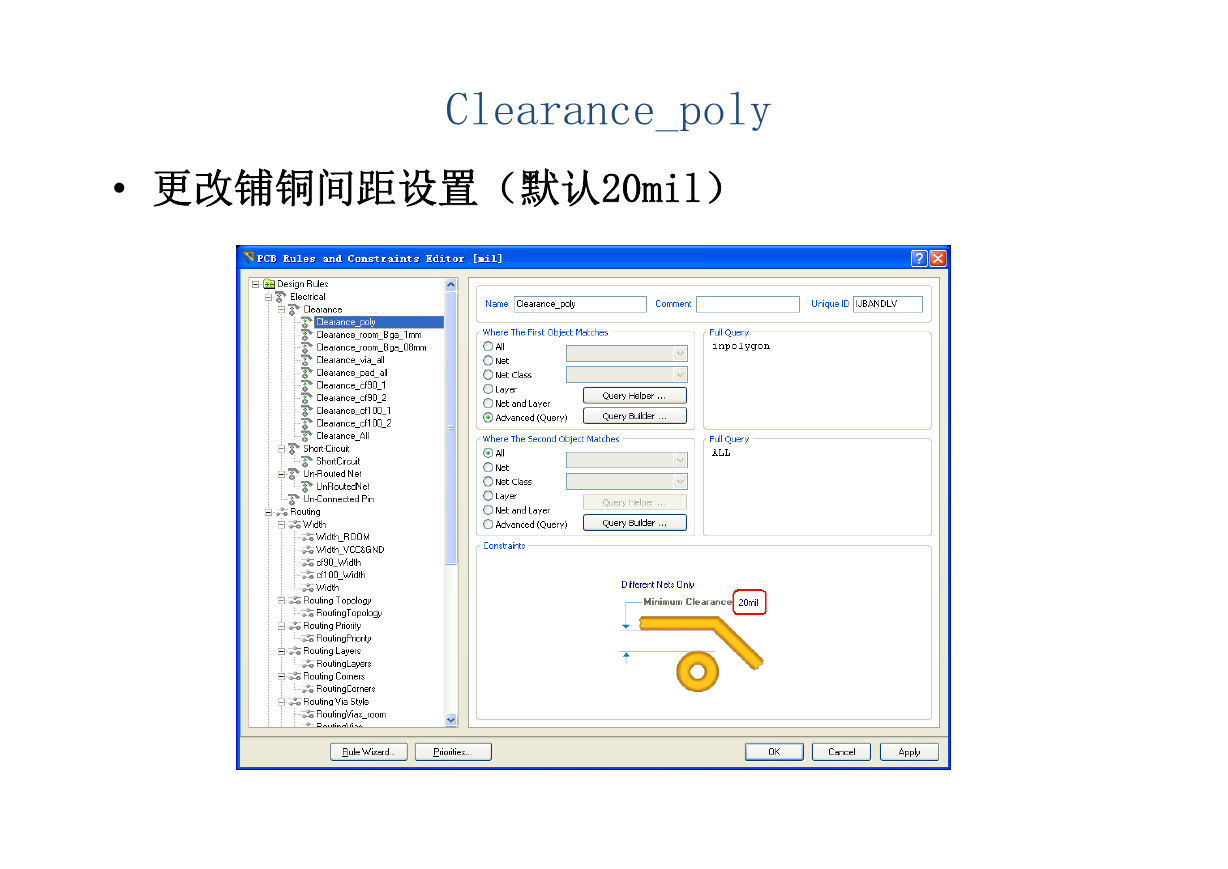

Clearance_poly • 更改铺铜间距设置（默认20mil）
