CCIE合版PDF.pdf

发布时间：2022-06-10 发布人：admin 分类：说明书资料大小：8.41M 资料格式：pdf 举报版权申诉


第1页 / 共1617页


第2页 / 共1617页


第3页 / 共1617页


第4页 / 共1617页


第5页 / 共1617页


第6页 / 共1617页


第7页 / 共1617页


第8页 / 共1617页

1.IGP

静态路由

ICMP重定向（ICMP Redirect）

代理ARP（Proxy-ARP）

默认路由

IP Default-Gateway

IP route 0.0.0.0 0.0.0.0

IP Default-Network

Classless与Classful

RIP

概述

RIP ver 1 路由更新

RIP ver 1 主机路由

RIP 路由更新源

RIP 触发更新

RIP 单播更新

RIP 手工汇总

RIP ver 2 认证

EIGRP

概述

EIGRP Metric

EIGRP邻居

EIGRP数据包

EIGRP拓朴

EIGRP负载均衡

EIGRP Stuck In Active (SIA)

配置EIGRP实验

OSPF

概述

OSPF术语

OSPF数据包交换过程

OSPF启动过程

OSPF网络类型（Network Type）

OSPF链路类型（Link Type）

OSPF外部路由

OSPF末节区域

OSPF LSA类型

OSPF虚链路（Virtual Link）

OSPF认证

OSPF汇总路由

配置OSPF实验

路由策略

路由重分布

Route-Map

路由控制

配置路由策略

2.Switching

交换机接口配置

交换机MAC地址表

Trunk

DTP (Dynamic Trunking Protocol)

VTP (VLAN Trunking Protocol)

STP（Spanning-Tree Protocol）

Common Spanning Tree (CST)

Rapid Spanning Tree Protocol (RSTP)

Per-VLAN Spanning-Tree plus (PVST+)

Rapid PVST+

Multiple Spanning Tree Protocol (MSTP)

Spanning-Tree Feature

Port Fast

BPDU Guard

BPDU Filtering

UplinkFast

BackboneFast

Root Guard

Loop Guard

EtherChannel

Protected Port

Port Blocking

Port Security

IP Source Guard

Security with ACL

Port ACL

3TRouter ACL

VLAN ACL

Storm Control

SPAN and RSPAN

UDLD (UniDirectional Link Detection)

Fallback Bridging

IEEE 802.1x（DOT1X）Authentication

交换机故障恢复管理

交换机密码恢复

交换机密码恢复管理

3.BGP

概述

BGP AS

BGP 邻居

BGP 更新源

BGP TTL

BGP AS_Path

BGP 路由表

BGP Synchronization

Path Attributes

BGP RIB-Failure

BGP最优路径选择

BGP基础实验

BGP 路由聚合

BGP 默认路由

BGP 路由过滤

BGP条件路由

BGP Peer Group

BGP Community

BGP Reflector(BGP反射器)

BGP Confederation(BGP联邦)

BGP 后门路由

BGP Dampening

BGP重分布进IGP

4.Multicast

概述

组播的三个组成部分

组播地址

组成员机制

组播协议

PIM

组播树

组播反向路径转发

PIM模式

PIM-SM RP

PIM DR

PIM前转器

PIM-DM数据包

PIM-SM数据包

RP的确立

Pim sparse-dense-mode

Autorp listener

PIM Dense Mode Fallback

共享树切换到源树

PIM-SM 之NBMA Mode

配置组播

配置PIM-DM

配置PIM-SM

PIM-SM的NBMA Mode

Source Specific Multicast（SSM）

MSDP (Multicast Source Discovery Protocol)

IPv6 Multicast

5.MPLS_MPLS-VPN

非IP包头交换过程

1.帧中继 PVC 交换方式

2．非IP数字包头交换方式

3.交换方式总结

4.MPLS（多协议标签交换）

MPLS优势：

思科MPLS历史

MPLS标签

MPLS标签栈

MPLS设备类型

LSR操作过程

标签交换路径LSP

转发等价类（FEC）

MPLS标签交换过程

打标签

标签分发方式

1.在现有的路由协议中分发

2.标签分发协议

标签分发协议LDP

标签分发模式

1.标签分发模式：

2.标签保存模式

3.LSP控制模式

MPLS负载均衡

MPLS未知标签

MPLS保留标签

MPLS TTL行为

MPLS MTU

MPLS最大接收单元（MRU）

MTU路径发现

标签分发

LDP运行

配置MPLS

1.查看和修改标签范围（可选配置）

2.查看和修改MTU （可选配置）

3.全局开启CEF （必须配置）

4.配置LDP （必须配置）

5.查看LDP简单信息

6.查看LDP邻居相关信息

7.查看标签交换相关信息

8.查看标签交换过程

9.查看数据包交换数量

10.路由条目的标签限制

LDP邻居认证

LDP会话保护

1.配置会话保护

2.查看会话保护效果

3.手工配置远程会话

IGP和LDP同步

概述

1.配置IGP和LDP的同步

2.查看配置

3.配置Holddown

4.查看同步的效果

RD（路由区分符）

VRF（虚拟路由表）

RT（路由对象）

MP-BGP

MP-BGP规则

PE-CE路由协议

协议配置方法

1.静态路由

2.RIPv2

3.OSPF

4.EIGRP

0T5.0TEBGP

配置MPLS_VPN

1.配置MPLS

2.配置普通BGP

3.在PE上创建VRF

4.在PE上将连CE的接口划入VRF

5.在PE上查看VRF的路由表情况

6.创建MP-BGP

7.查看MP-BGP的VRF路由

8.为MP-BGP创建VRF

9.配置RT控制VRF路由信息

10.配置PE-CE的路由协议

11.在PE上查看VRF路由

12.将路由重分布进MP-BGP

13.查看MP-BGP路由

14.查看VRF路由

15.查看CE路由

16.测试用户之间通信

17.PE到CE的通信

OSPF Sham-Link

配置OSPF Sham-Link

外部通信

1.在PE为LAN上创建VRF

2.配置PE-CE路由协议

3.配置EIGRP重分布进BGP

4.查看MP-BGP中的VRF路由表

5.配置RT允许双方VRF进入

6.查看双方VRF路由表

7.测试两个LAN的连通性

CE接入英特网

1.配置VRF静态路由

2.在PE-CE间配置Tunnel

更多PE-CE路由协议

1.静态写VRF路由

2.PE-CE之间运行EBGP

Multi-VRF CE / VRF-Lite

1.将MPLS区域网络配通

2.配置MP-BGP

3.在CE上为不同部门创建不同VRF

4.将相应部门的接口划入相应VRF

5.配置PE-CE间的OSPF

6.在PE上创建VRF

7.在PE上启动OSPF

8.在MP-BGP和OSPF间重分布

9.查看CE各自VRF的路由

10.测试连通性

6.QOS

概述

QOS模型

QOS组件

MQC（Modular QoS Command-Line）

令牌桶算法（token bucket algorithm）

单速双色

单速三色

双速三色

分类和标记（Classification and Marking）

流（Flow）

管制和整形（Policing and Shaping）

配置管制

配置整形

接口直接开启整形

Committed access rate (CAR)承诺访问速率

配置基于接口的CAR

配置基于ACL的CAR

配置基于DSCP的CAR

配置基于MAC地址的CAR

拥塞管理（Congestion management）

FIFO Queuing （First In First Out Queuing）

Priority Queuing （PQ）

Custom queuing (CQ)

Weighted Fair Queuing (WFQ)

Class-based WFQ (CBWFQ)

Low Latency Queuing（LLQ）

IP RTP （Real-Time Transport Protocol）

拥塞避免（Congestion avoidance）

Tail Drop

Weighted Random Early Detection (WRED)

WRED—Explicit Congestion Notification

Frame Relay Discard Dligible (DE)

链路优化（Link Efficiency Mechanisms）

Multilink PPP (MLP)

Frame Relay Fragmentation

Header Compression

AutoQoS — VoIP

概述

配置AutoQoS — VoIP

RSVP

概述

配置RSVP

交换机QOS （Switching QOS）

概述

前提配置

配置进口队列

配置出口队列

7.Security

Log和log-input作用

remark

Autocommand

Privilege Levels

基于时间的ACL

Reflexive ACL

Context-Based Access Control（CBAC）

Port to Application Mapping（PAM）

Lock-and-Key Security (Dynamic ACL)

TCP Intercept

Unicast Reverse Path Forwarding (uRPF)

AAA

IP Source Tracker

Secure Shell (SSH)

Intrusion Prevention System (IPS)

Zone-Based Policy Firewall

Control Plane Policing (CoPP)

8.Feature

Directed-broadcast（定向广播）

DHCP

IP Accounting（记账）

NetFlow

WCCP

DRP （Director Response Protocol）

IP Event Dampening(IP事件惩罚)

Core dump（核心崩溃）

GLBP （Gateway Load Balancing Protocol ）

SLA （Service Level Agreements）

NTP（网络时间协议）

Summer-time夏令时

Syslog and local logging

FTP&TFTP

HTTP&HTTPS

SNMP

RMON（远程监视）

Embedded Event Manager (EEM)

SCP（安全复制协议）

9.IPv6

概述

IPv6地址格式

IPv6地址表示方法

IPv6地址类型

配置IPv6地址

IPv6静态路由

IPv6静态路由配置实验

IPv6 RIP (RIPng)

IPv6 OSPF （OSPFv3）

IPv6 EIGRP (EIGRP v6)

IPv6 BGP

IPv6隧道

IPv6组播

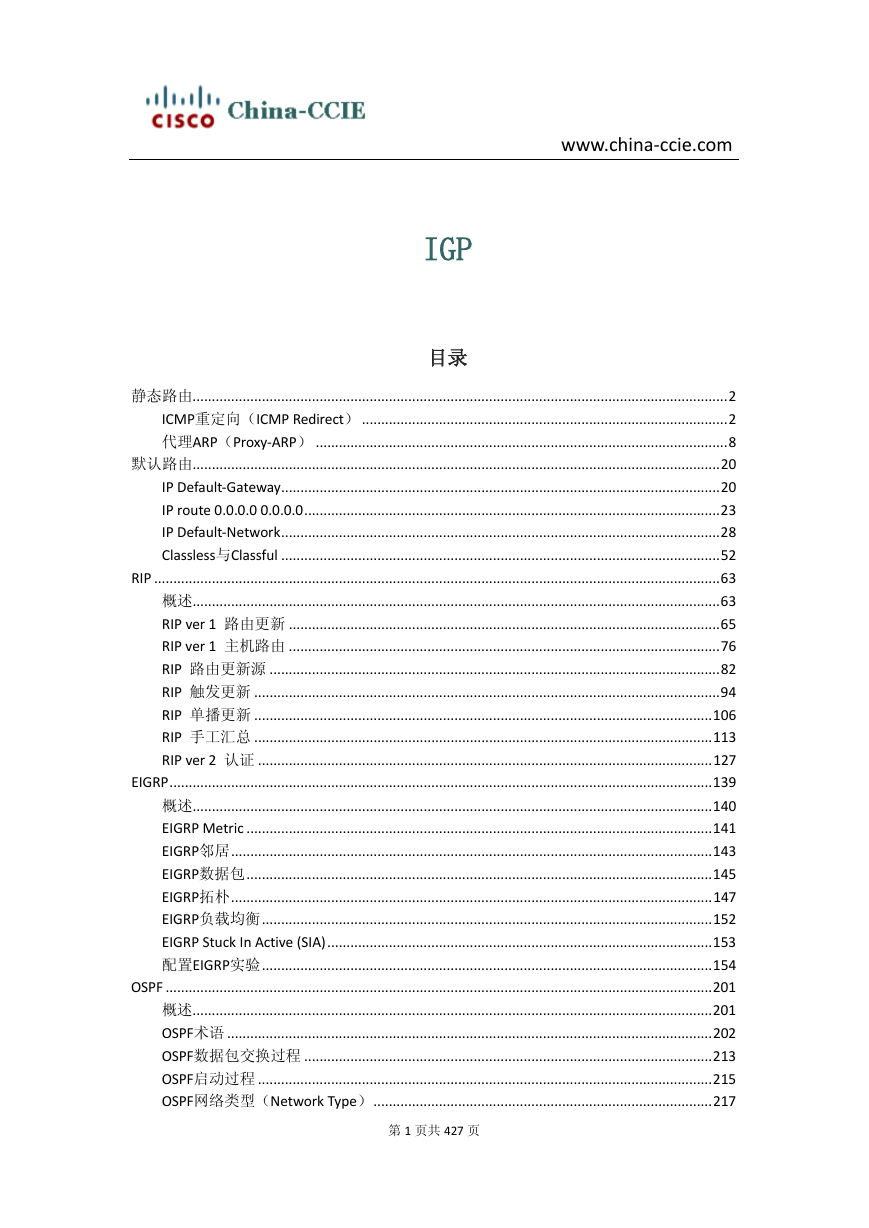

www.china-ccie.com IGP 目录静态路由默认路由 RIP ICMP重定向（ICMP Redirect）代理ARP（Proxy-ARP） IP Default-Gateway IP route 0.0.0.0 0.0.0.0 IP Default-Network Classless与Classful ........................................................................................................................................... 2 ............................................................................................... 2 ........................................................................................................... 8 ......................................................................................................................................... 20 .................................................................................................................. 20 ............................................................................................................ 23 .................................................................................................................. 28 .................................................................................................................. 52 ................................................................................................................................................... 63 ......................................................................................................................................... 63 概述 ................................................................................................................ 65 RIP ver 1 路由更新 ................................................................................................................ 76 RIP ver 1 主机路由 ..................................................................................................................... 82 RIP 路由更新源 ......................................................................................................................... 94 RIP 触发更新 ....................................................................................................................... 106 RIP 单播更新 ....................................................................................................................... 113 RIP 手工汇总 ...................................................................................................................... 127 RIP ver 2 认证 ............................................................................................................................................. 139 ....................................................................................................................................... 140 概述 EIGRP Metric ......................................................................................................................... 141 EIGRP邻居 ............................................................................................................................. 143 ......................................................................................................................... 145 EIGRP数据包 EIGRP拓朴 ............................................................................................................................. 147 EIGRP负载均衡 ..................................................................................................................... 152 EIGRP Stuck In Active (SIA) .................................................................................................... 153 配置EIGRP实验 ..................................................................................................................... 154 .............................................................................................................................................. 201 ....................................................................................................................................... 201 概述 .............................................................................................................................. 202 OSPF术语 OSPF数据包交换过程 .......................................................................................................... 213 ...................................................................................................................... 215 OSPF启动过程 OSPF网络类型（Network Type） ........................................................................................ 217 EIGRP OSPF 第 1 页共 427 页

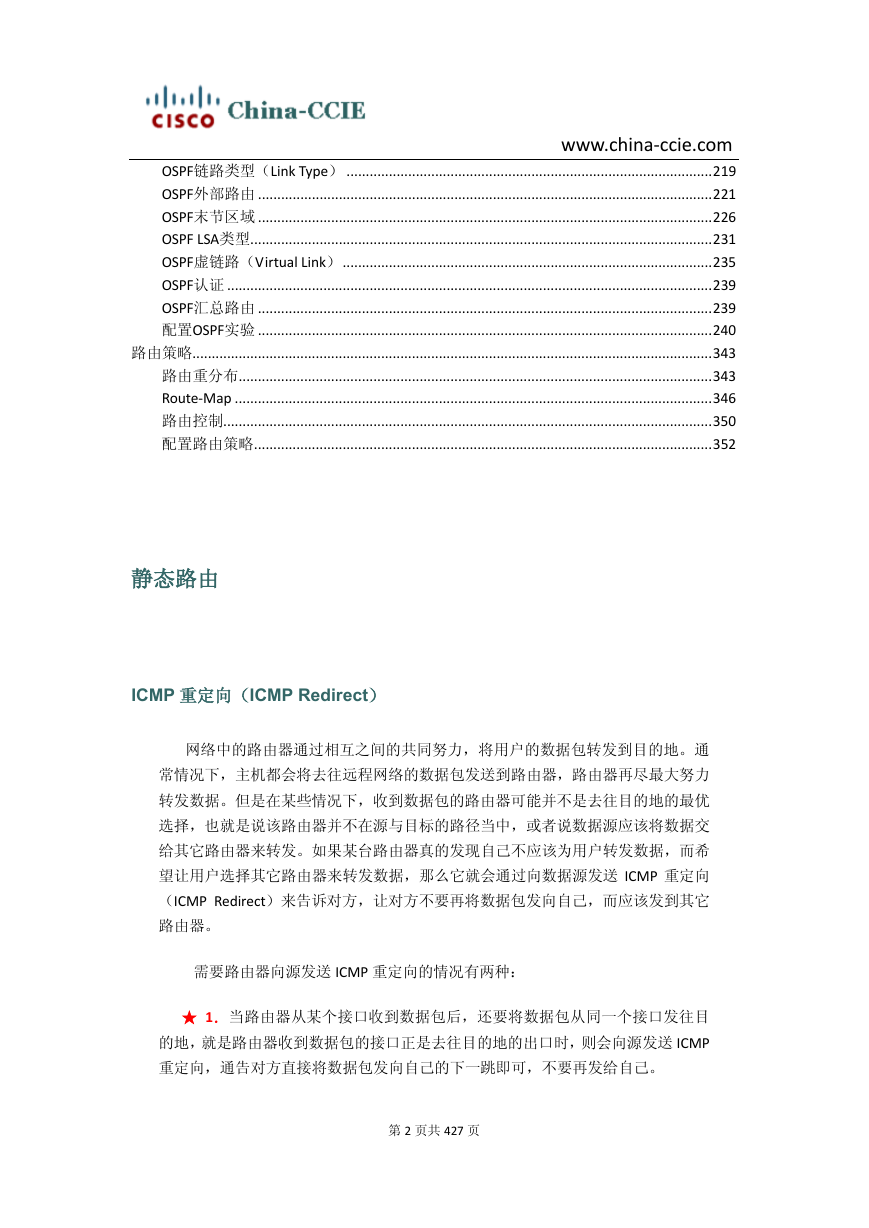

OSPF链路类型（Link Type） OSPF外部路由 OSPF末节区域 OSPF LSA类型 OSPF虚链路（Virtual Link） OSPF认证 OSPF汇总路由配置OSPF实验 www.china-ccie.com ............................................................................................... 219 ...................................................................................................................... 221 ...................................................................................................................... 226 ........................................................................................................................ 231 ................................................................................................ 235 .............................................................................................................................. 239 ...................................................................................................................... 239 ...................................................................................................................... 240 ....................................................................................................................................... 343 ........................................................................................................................... 343 ............................................................................................................................ 346 ............................................................................................................................... 350 ....................................................................................................................... 352 路由策略路由重分布 Route-Map 路由控制配置路由策略静态路由 ICMP 重定向（ICMP Redirect）网络中的路由器通过相互之间的共同努力，将用户的数据包转发到目的地。通常情况下，主机都会将去往远程网络的数据包发送到路由器，路由器再尽最大努力转发数据。但是在某些情况下，收到数据包的路由器可能并不是去往目的地的最优选择，也就是说该路由器并不在源与目标的路径当中，或者说数据源应该将数据交给其它路由器来转发。如果某台路由器真的发现自己不应该为用户转发数据，而希望让用户选择其它路由器来转发数据，那么它就会通过向数据源发送 ICMP 重定向（ICMP Redirect）来告诉对方，让对方不要再将数据包发向自己，而应该发到其它路由器。需要路由器向源发送 ICMP 重定向的情况有两种： ★ 1．当路由器从某个接口收到数据包后，还要将数据包从同一个接口发往目的地，就是路由器收到数据包的接口正是去往目的地的出口时，则会向源发送 ICMP 重定向，通告对方直接将数据包发向自己的下一跳即可，不要再发给自己。第 2 页共 427 页

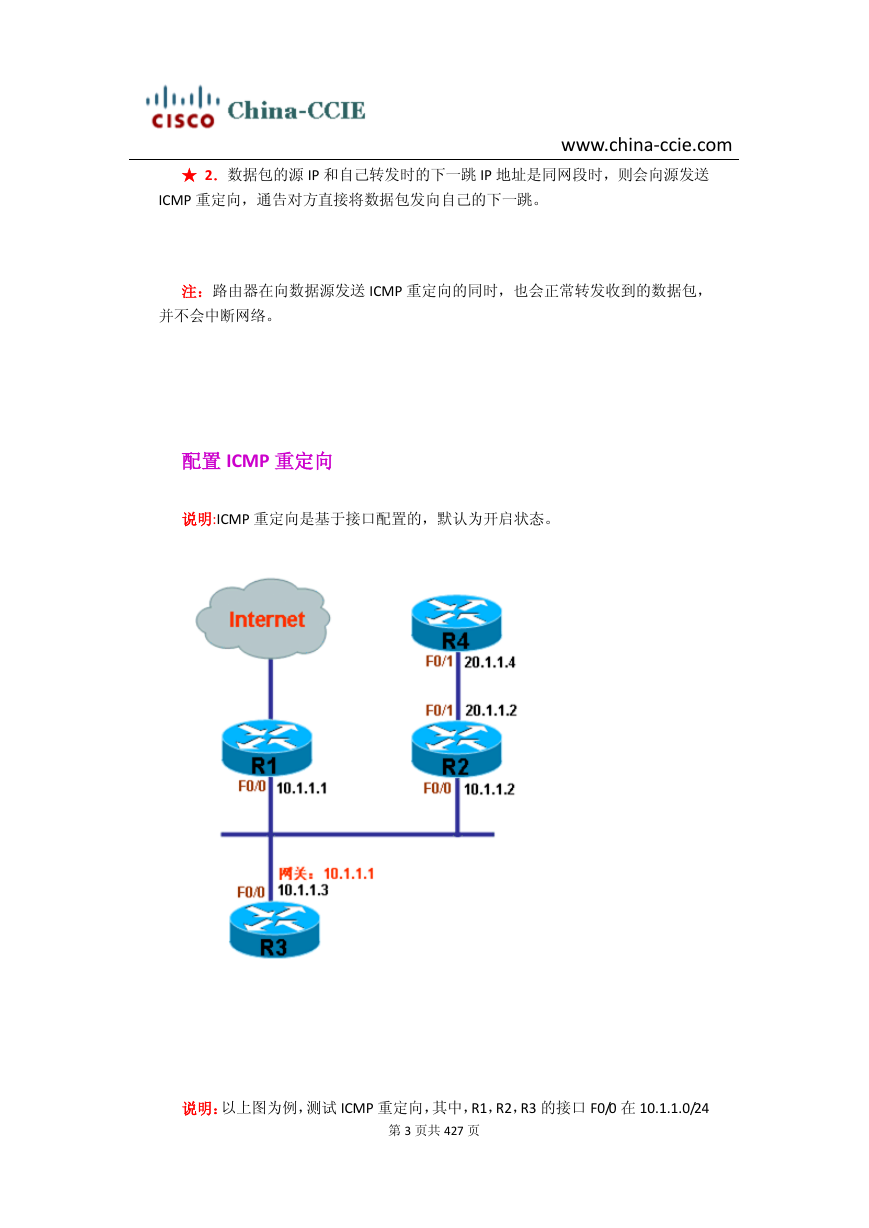

www.china-ccie.com ★ 2．数据包的源 IP 和自己转发时的下一跳 IP 地址是同网段时，则会向源发送 ICMP 重定向，通告对方直接将数据包发向自己的下一跳。注：路由器在向数据源发送 ICMP 重定向的同时，也会正常转发收到的数据包，并不会中断网络。配置 ICMP 重定向说明:ICMP 重定向是基于接口配置的，默认为开启状态。说明：以上图为例，测试 ICMP 重定向，其中，R1，R2，R3 的接口 F0/0 在 10.1.1.0/24 第 3 页共 427 页

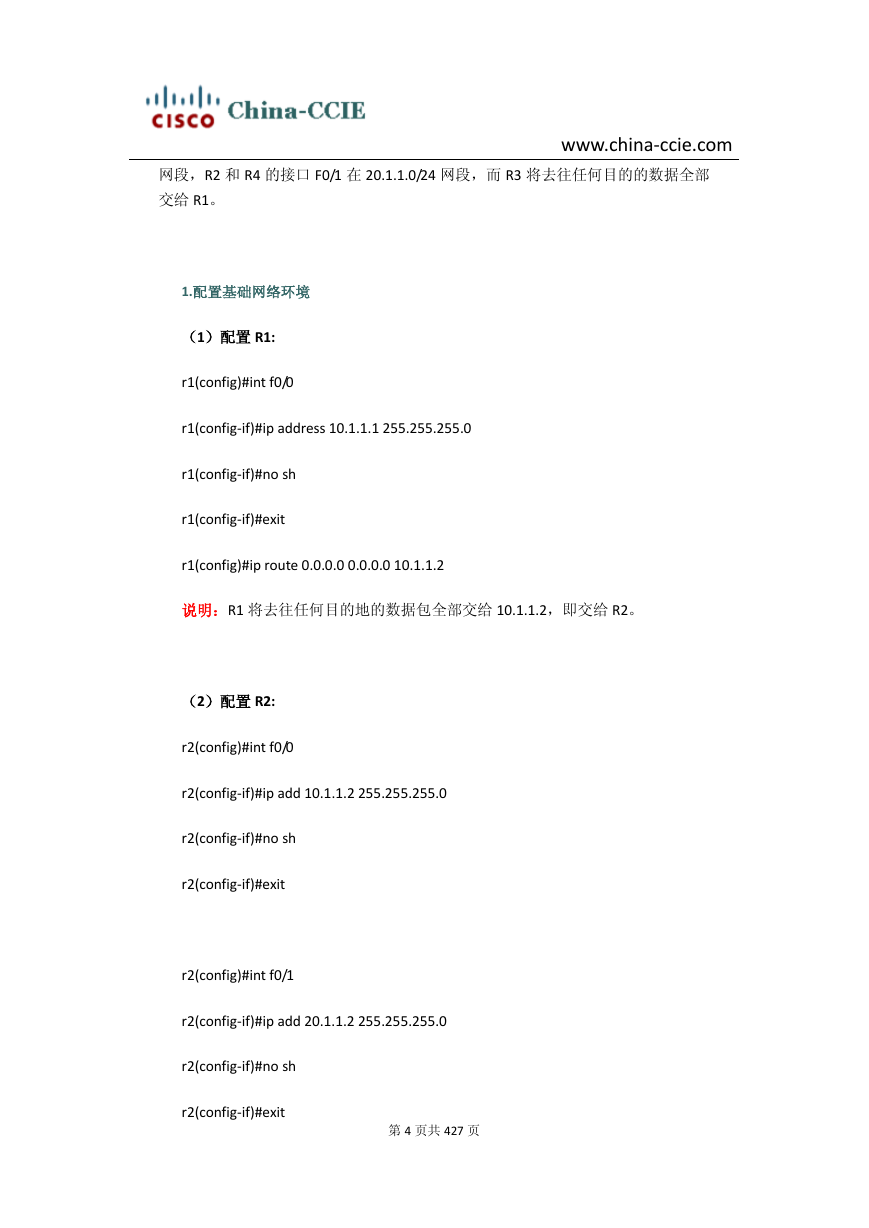

www.china-ccie.com 网段，R2 和 R4 的接口 F0/1 在 20.1.1.0/24 网段，而 R3 将去往任何目的的数据全部交给 R1。 1.配置基础网络环境（1）配置 R1: r1(config)#int f0/0 r1(config-if)#ip address 10.1.1.1 255.255.255.0 r1(config-if)#no sh r1(config-if)#exit r1(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.2 说明：R1 将去往任何目的地的数据包全部交给 10.1.1.2，即交给 R2。（2）配置 R2: r2(config)#int f0/0 r2(config-if)#ip add 10.1.1.2 255.255.255.0 r2(config-if)#no sh r2(config-if)#exit r2(config)#int f0/1 r2(config-if)#ip add 20.1.1.2 255.255.255.0 r2(config-if)#no sh r2(config-if)#exit 第 4 页共 427 页

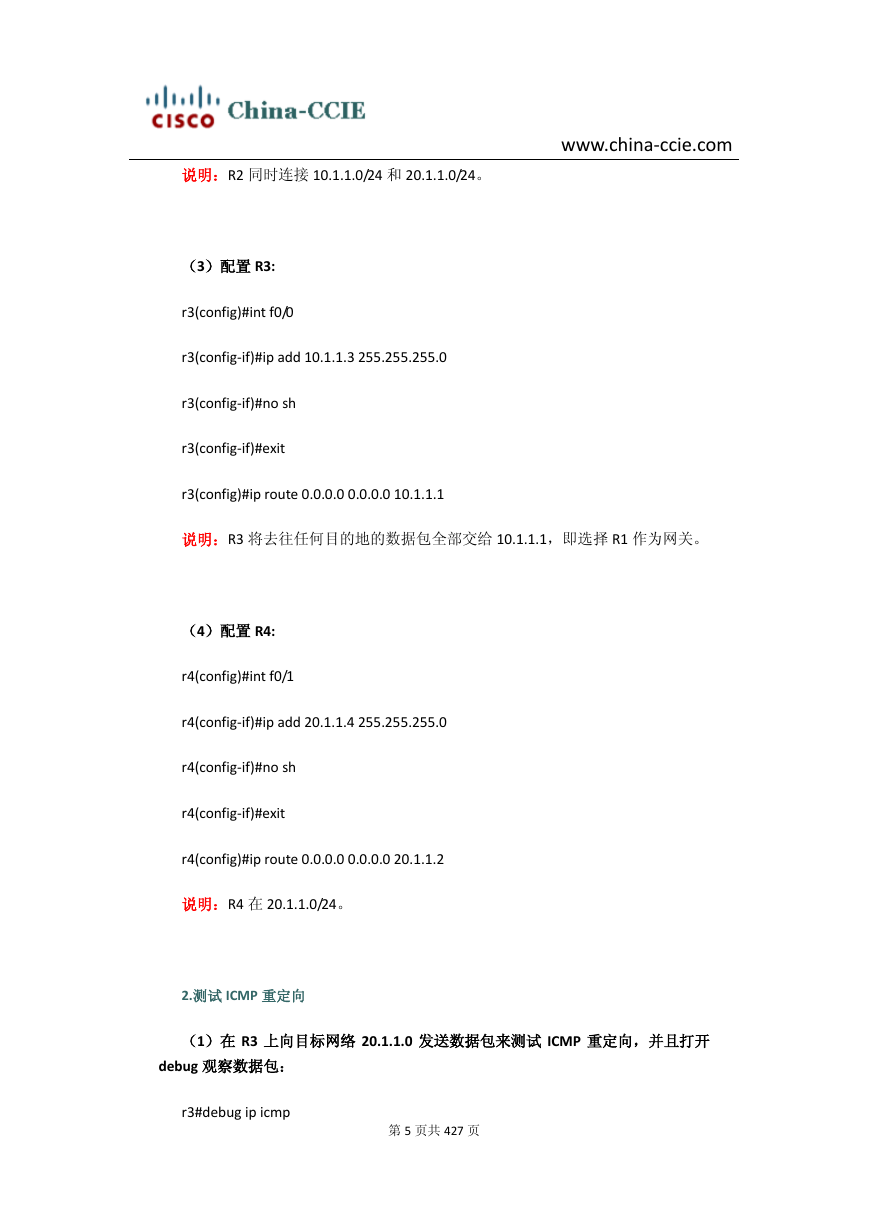

说明：R2 同时连接 10.1.1.0/24 和 20.1.1.0/24。 www.china-ccie.com （3）配置 R3: r3(config)#int f0/0 r3(config-if)#ip add 10.1.1.3 255.255.255.0 r3(config-if)#no sh r3(config-if)#exit r3(config)#ip route 0.0.0.0 0.0.0.0 10.1.1.1 说明：R3 将去往任何目的地的数据包全部交给 10.1.1.1，即选择 R1 作为网关。（4）配置 R4: r4(config)#int f0/1 r4(config-if)#ip add 20.1.1.4 255.255.255.0 r4(config-if)#no sh r4(config-if)#exit r4(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.2 说明：R4 在 20.1.1.0/24。 2.测试 ICMP 重定向（1）在 R3 上向目标网络 20.1.1.0 发送数据包来测试 ICMP 重定向，并且打开 debug 观察数据包： r3#debug ip icmp 第 5 页共 427 页

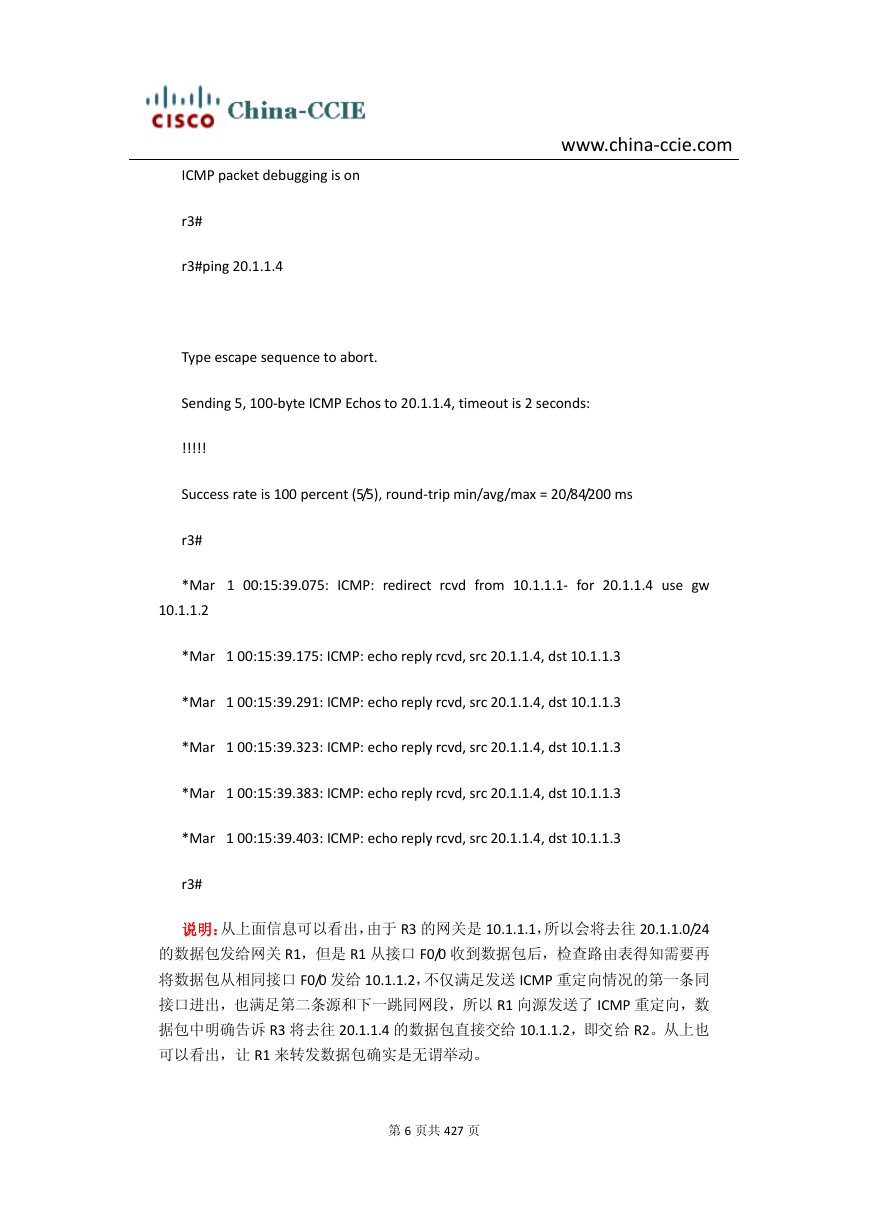

www.china-ccie.com ICMP packet debugging is on r3# r3#ping 20.1.1.4 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 20.1.1.4, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 20/84/200 ms r3# *Mar 1 00:15:39.075: ICMP: redirect rcvd from 10.1.1.1- for 20.1.1.4 use gw 10.1.1.2 *Mar 1 00:15:39.175: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:15:39.291: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:15:39.323: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:15:39.383: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:15:39.403: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 r3# 说明：从上面信息可以看出，由于 R3 的网关是 10.1.1.1，所以会将去往 20.1.1.0/24 的数据包发给网关 R1，但是 R1 从接口 F0/0 收到数据包后，检查路由表得知需要再将数据包从相同接口 F0/0 发给 10.1.1.2，不仅满足发送 ICMP 重定向情况的第一条同接口进出，也满足第二条源和下一跳同网段，所以 R1 向源发送了 ICMP 重定向，数据包中明确告诉 R3 将去往 20.1.1.4 的数据包直接交给 10.1.1.2，即交给 R2。从上也可以看出，让 R1 来转发数据包确实是无谓举动。第 6 页共 427 页

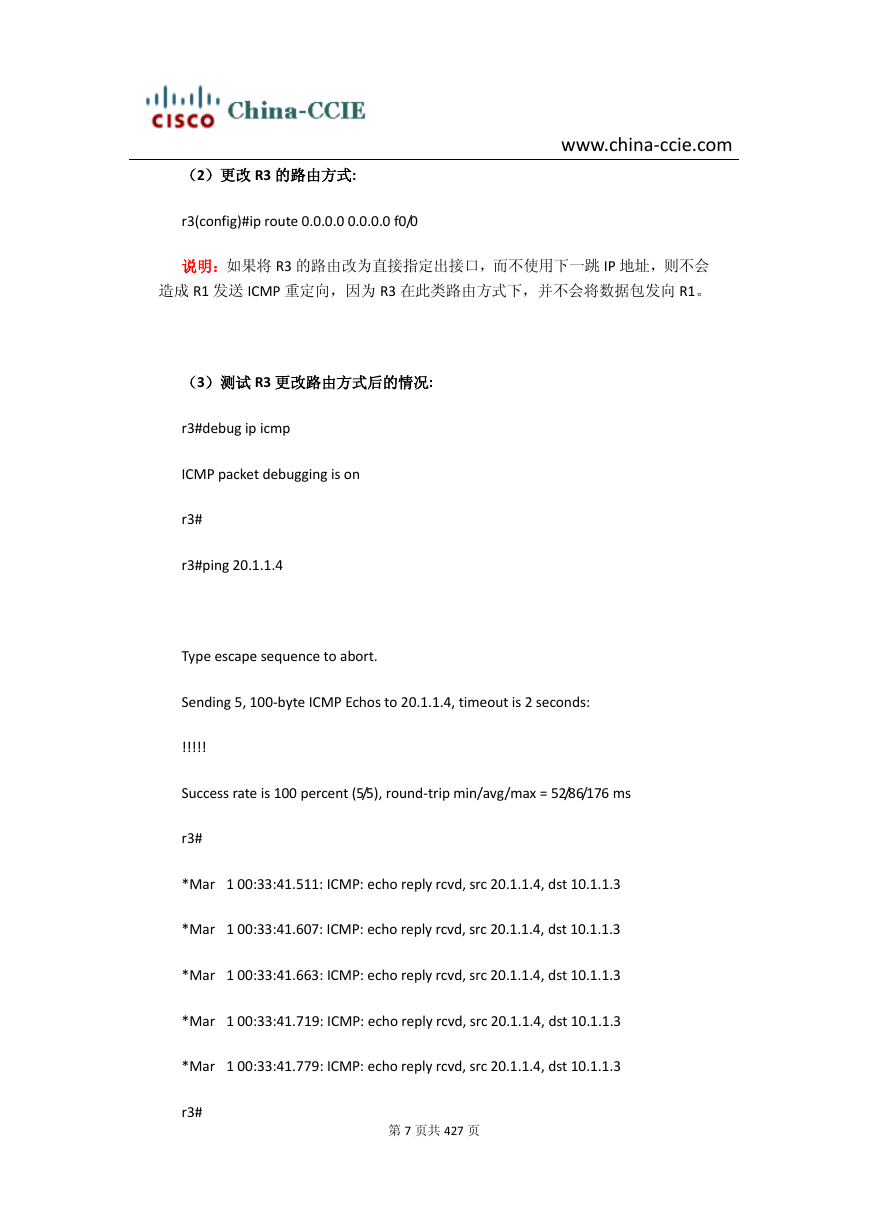

www.china-ccie.com （2）更改 R3 的路由方式: r3(config)#ip route 0.0.0.0 0.0.0.0 f0/0 说明：如果将 R3 的路由改为直接指定出接口，而不使用下一跳 IP 地址，则不会造成 R1 发送 ICMP 重定向，因为 R3 在此类路由方式下，并不会将数据包发向 R1。（3）测试 R3 更改路由方式后的情况: r3#debug ip icmp ICMP packet debugging is on r3# r3#ping 20.1.1.4 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 20.1.1.4, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 52/86/176 ms r3# *Mar 1 00:33:41.511: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:33:41.607: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:33:41.663: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:33:41.719: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 *Mar 1 00:33:41.779: ICMP: echo reply rcvd, src 20.1.1.4, dst 10.1.1.3 r3# 第 7 页共 427 页

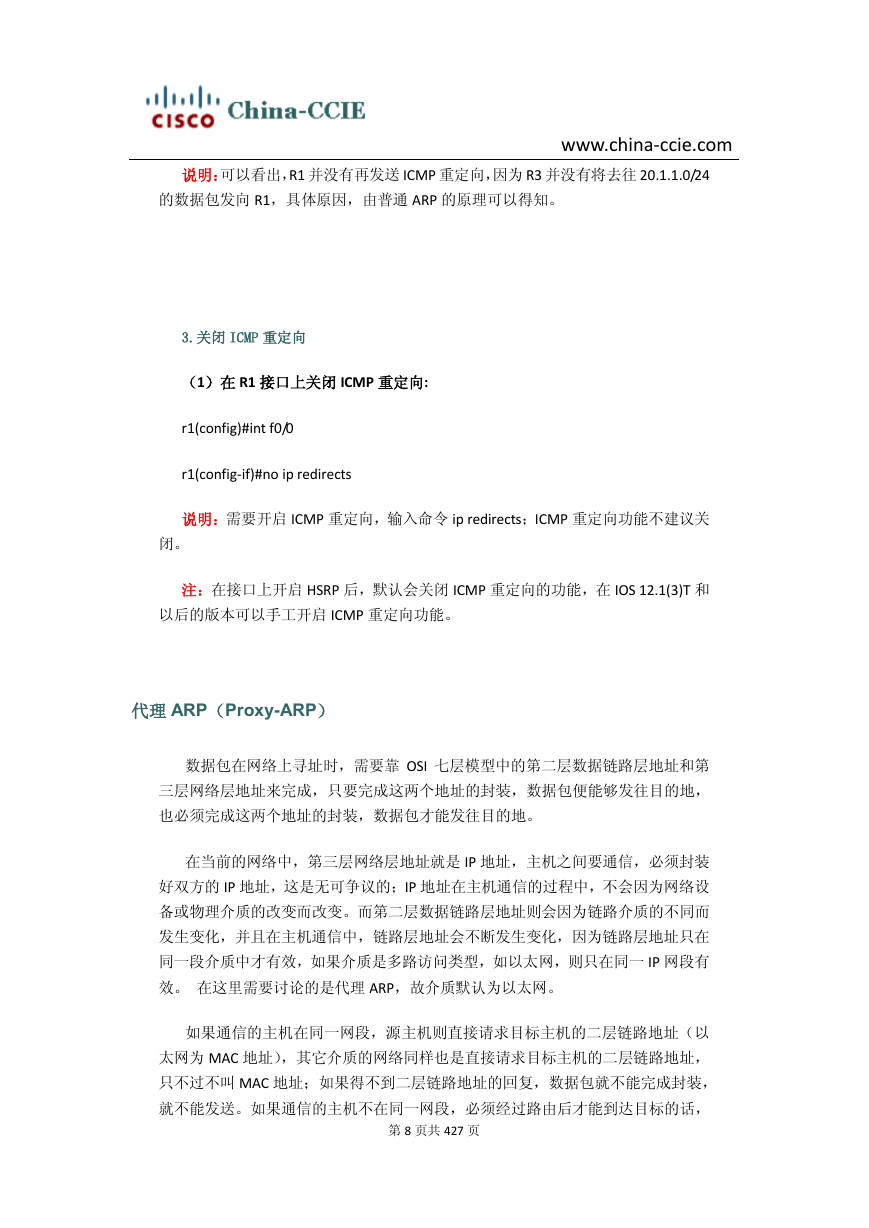

www.china-ccie.com 说明：可以看出，R1 并没有再发送 ICMP 重定向，因为 R3 并没有将去往 20.1.1.0/24 的数据包发向 R1，具体原因，由普通 ARP 的原理可以得知。 3.关闭 ICMP 重定向（1）在 R1 接口上关闭 ICMP 重定向: r1(config)#int f0/0 r1(config-if)#no ip redirects 说明：需要开启 ICMP 重定向，输入命令 ip redirects；ICMP 重定向功能不建议关闭。注：在接口上开启 HSRP 后，默认会关闭 ICMP 重定向的功能，在 IOS 12.1(3)T 和以后的版本可以手工开启 ICMP 重定向功能。代理 ARP（Proxy-ARP）数据包在网络上寻址时，需要靠 OSI 七层模型中的第二层数据链路层地址和第三层网络层地址来完成，只要完成这两个地址的封装，数据包便能够发往目的地，也必须完成这两个地址的封装，数据包才能发往目的地。在当前的网络中，第三层网络层地址就是 IP 地址，主机之间要通信，必须封装好双方的 IP 地址，这是无可争议的；IP 地址在主机通信的过程中，不会因为网络设备或物理介质的改变而改变。而第二层数据链路层地址则会因为链路介质的不同而发生变化，并且在主机通信中，链路层地址会不断发生变化，因为链路层地址只在同一段介质中才有效，如果介质是多路访问类型，如以太网，则只在同一 IP 网段有效。在这里需要讨论的是代理 ARP，故介质默认为以太网。如果通信的主机在同一网段，源主机则直接请求目标主机的二层链路地址（以太网为 MAC 地址），其它介质的网络同样也是直接请求目标主机的二层链路地址，只不过不叫 MAC 地址；如果得不到二层链路地址的回复，数据包就不能完成封装，就不能发送。如果通信的主机不在同一网段，必须经过路由后才能到达目标的话，第 8 页共 427 页
