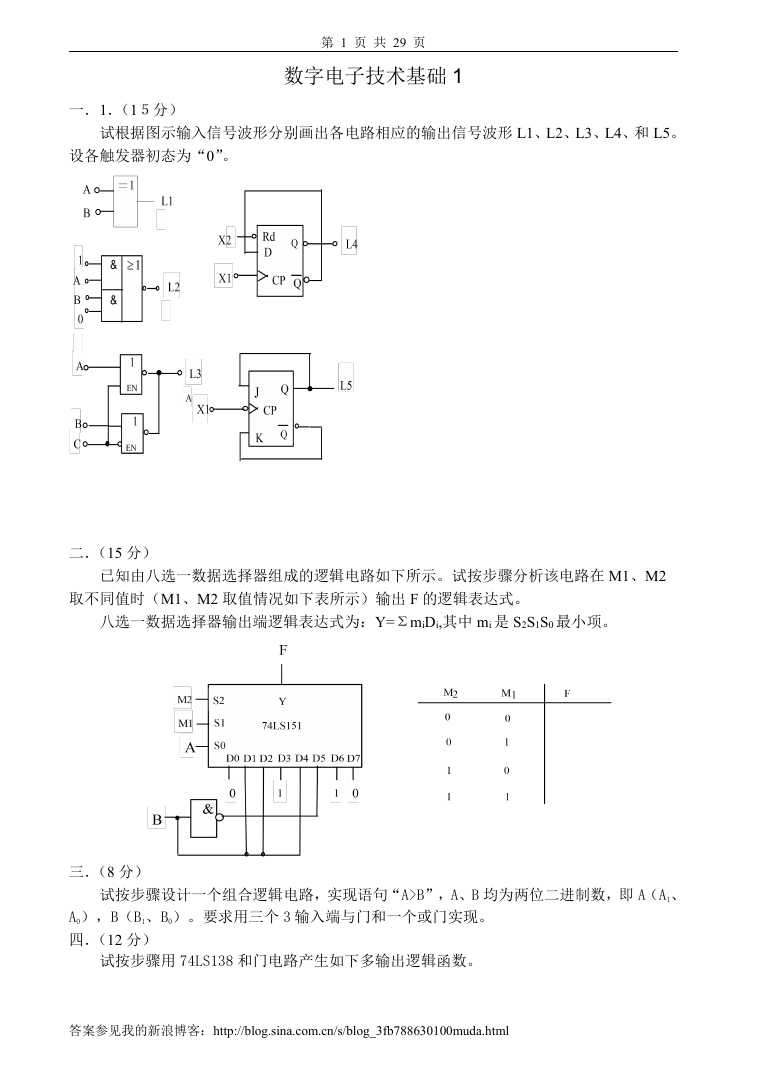

第 1 页共 29 页数字电子技术基础 1 一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形 L1、L2、L3、L4、和 L5。设各触发器初态为“0”。二．（15 分）已知由八选一数据选择器组成的逻辑电路如下所示。试按步骤分析该电路在 M1、M2 取不同值时（M1、M2 取值情况如下表所示）输出 F 的逻辑表达式。八选一数据选择器输出端逻辑表达式为：Y=ΣmiDi,其中 mi 是 S2S1S0 最小项。三．（8 分）试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B 均为两位二进制数，即 A（A1、 A0），B（B1、B0）。要求用三个 3 输入端与门和一个或门实现。四．（12 分）试按步骤用 74LS138 和门电路产生如下多输出逻辑函数。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

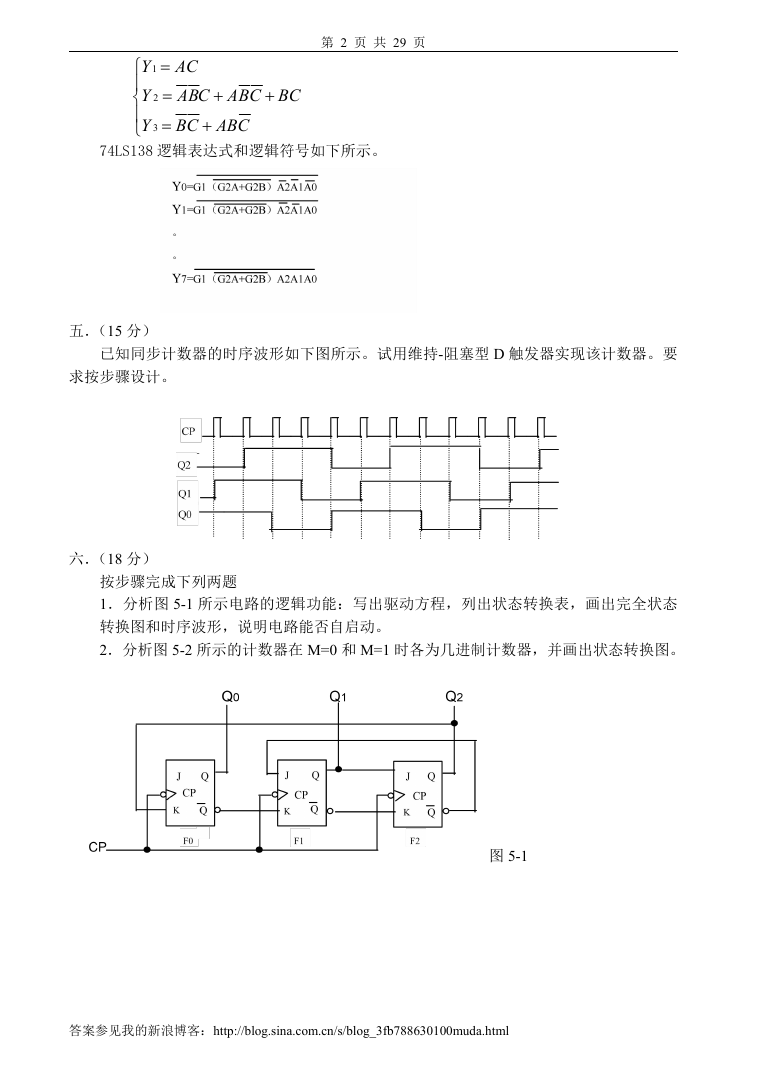

第 2 页共 29 页 Y   Y   Y  1 2 3     AC ABC ABC BC BC ABC   74LS138 逻辑表达式和逻辑符号如下所示。五．（15 分）已知同步计数器的时序波形如下图所示。试用维持-阻塞型 D 触发器实现该计数器。要求按步骤设计。六．（18 分）按步骤完成下列两题 1．分析图 5-1 所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。 2．分析图 5-2 所示的计数器在 M=0 和 M=1 时各为几进制计数器，并画出状态转换图。图 5-1 答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

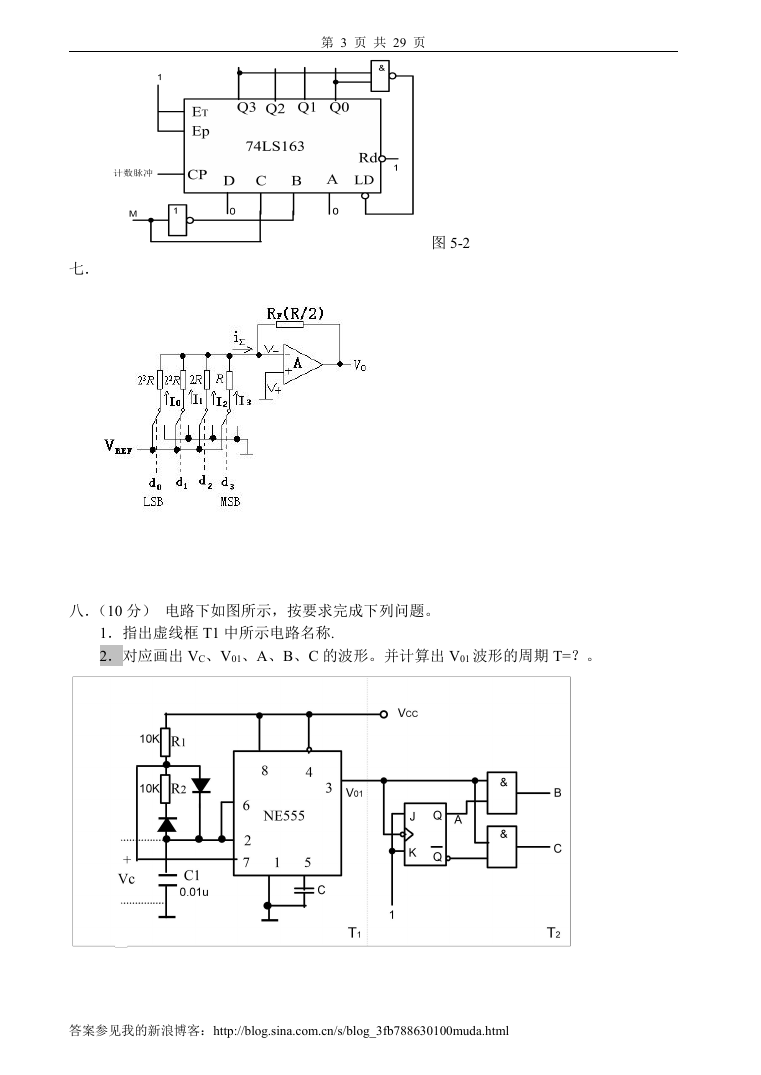

第 3 页共 29 页七．图 5-2 八．（10 分）电路下如图所示，按要求完成下列问题。 1．指出虚线框 T1 中所示电路名称. 2．对应画出 VC、V01、A、B、C 的波形。并计算出 V01 波形的周期 T=？。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

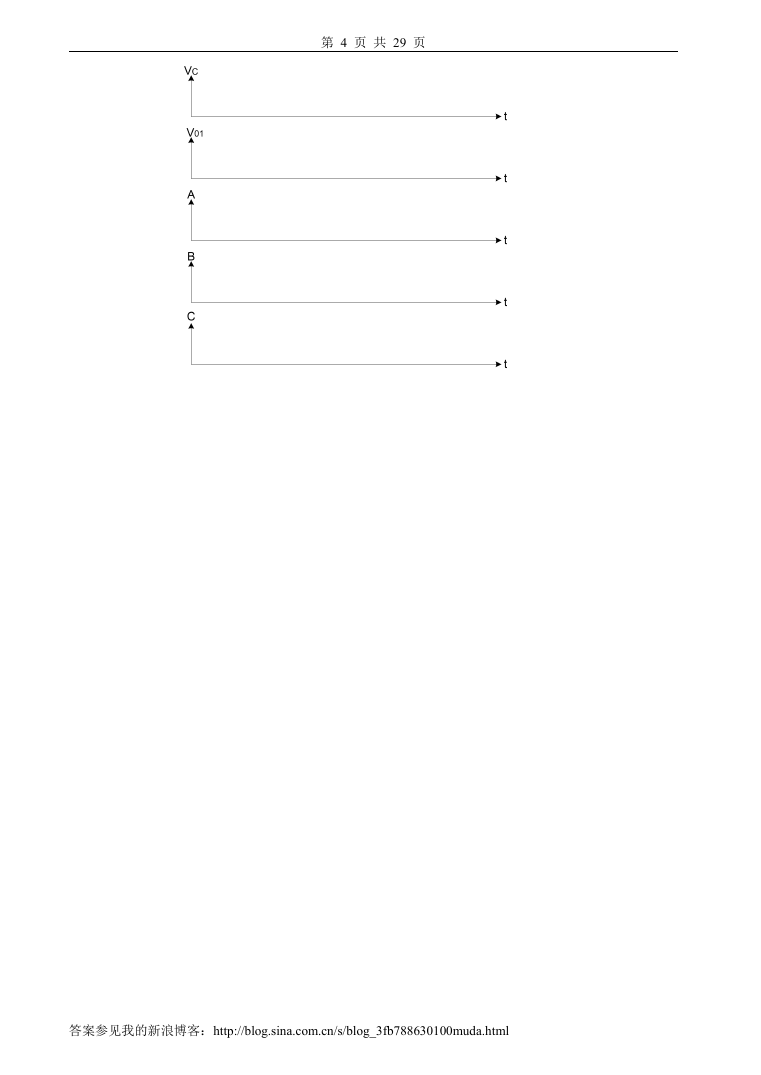

第 4 页共 29 页答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

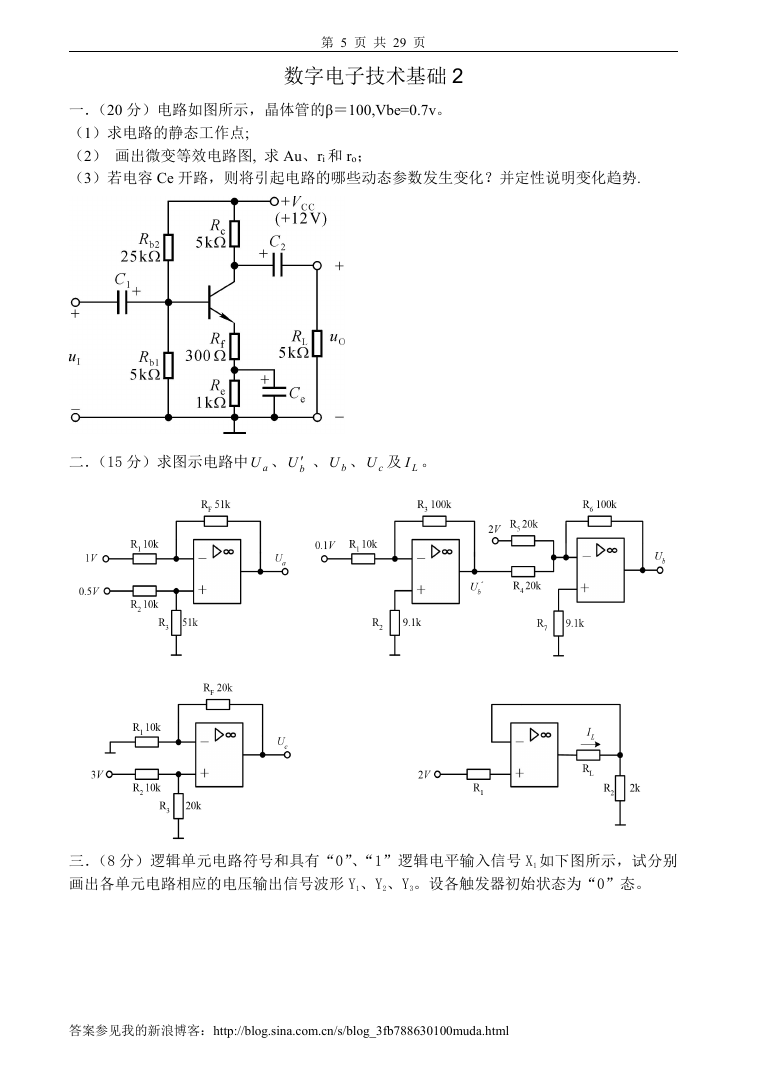

第 5 页共 29 页数字电子技术基础 2 一．（20 分）电路如图所示，晶体管的β＝100,Vbe=0.7v。（1）求电路的静态工作点; （2）画出微变等效电路图, 求 Au、ri 和 ro；（3）若电容 Ce 开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势. 二．（15 分）求图示电路中 aU 、 bU  、 bU 、 cU 及 LI 。三．（8 分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号 X1 如下图所示，试分别画出各单元电路相应的电压输出信号波形 Y1、Y2、Y3。设各触发器初始状态为“0”态。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

第 6 页共 29 页 X 1 X 1 X 1 X1 1 C D J K Q Q Q Q Y 1 Y 1 Y 2 Y 2 Y 3 Y3 t t t t 四．（8 分）判断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。（a）（b）五．（8 分）根据相位平衡条件判断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

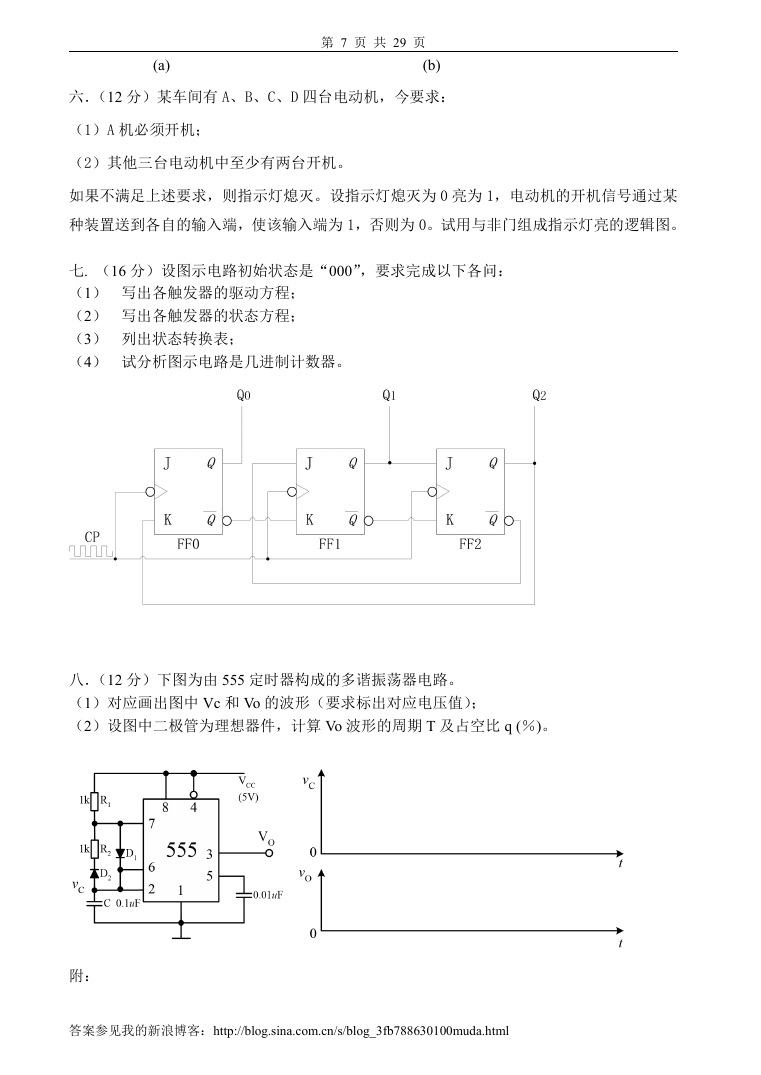

(a) 第 7 页共 29 页 (b) 六．（12 分）某车间有 A、B、C、D 四台电动机，今要求：（1）A 机必须开机；（2）其他三台电动机中至少有两台开机。如果不满足上述要求，则指示灯熄灭。设指示灯熄灭为 0 亮为 1，电动机的开机信号通过某种装置送到各自的输入端，使该输入端为 1，否则为 0。试用与非门组成指示灯亮的逻辑图。七. （16 分）设图示电路初始状态是“000”，要求完成以下各问：（1）写出各触发器的驱动方程；（2）写出各触发器的状态方程；（3）列出状态转换表；（4）试分析图示电路是几进制计数器。八．（12 分）下图为由 555 定时器构成的多谐振荡器电路。（1）对应画出图中 Vc 和 Vo 的波形（要求标出对应电压值）；（2）设图中二极管为理想器件，计算 Vo 波形的周期 T 及占空比 q (％)。附：答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html

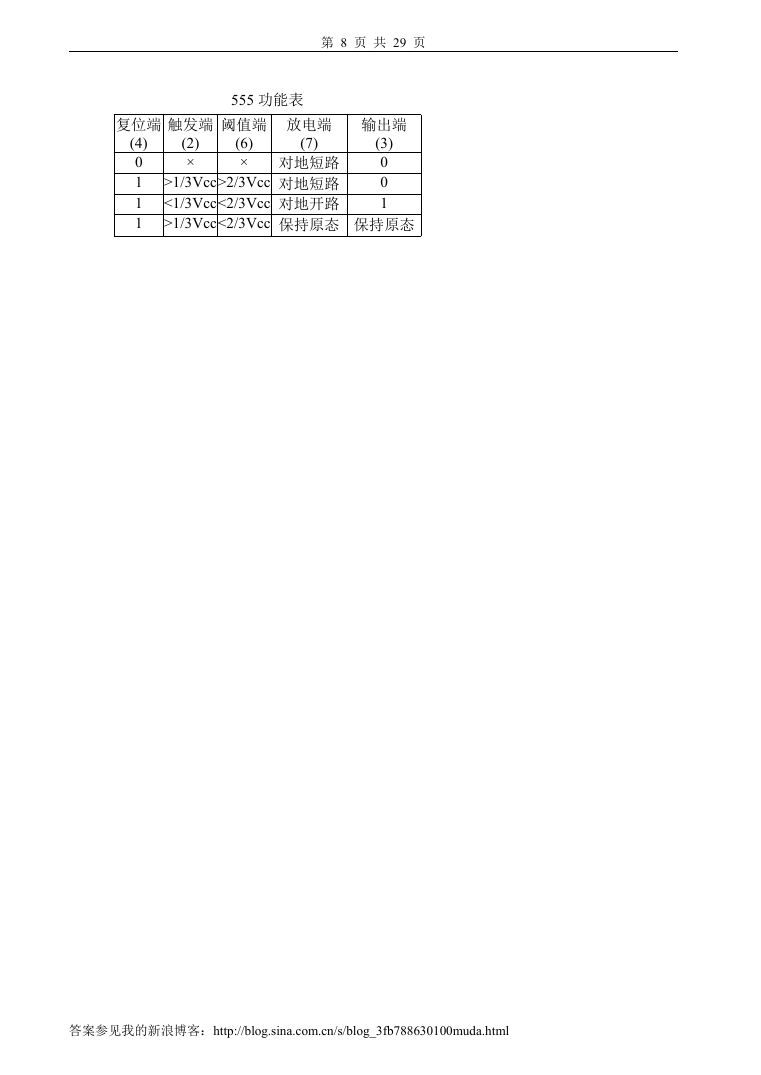

第 8 页共 29 页复位端触发端 555 功能表阈值端放电端输出端 (4) 0 1 1 1 (2) × (7) (6) × 对地短路 >1/3Vcc>2/3Vcc 对地短路 <1/3Vcc<2/3Vcc 对地开路 >1/3Vcc<2/3Vcc 保持原态保持原态 (3) 0 0 1 答案参见我的新浪博客：http://blog.sina.com.cn/s/blog_3fb788630100muda.html
