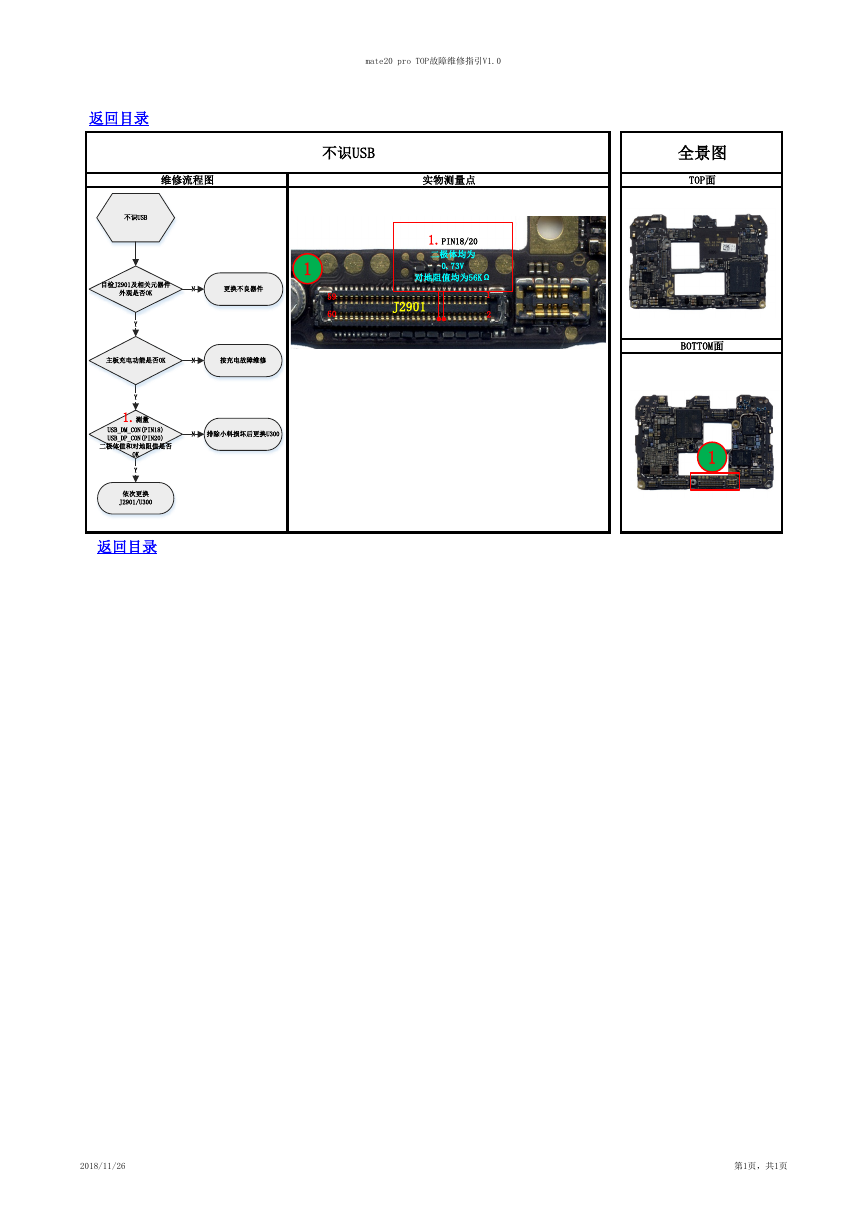

mate20 pro TOP故障维修指引V1.0 返回目录 不识USB 不识USB 维修流程图 实物测量点 1 59 60 1.PIN18/20 二极体均为 0.73V 对地阻值均为56KΩ J2901 1 2 目检J2901及相关元器件 外观是否OK N 更换不良器件 Y 主板充电功能是否OK N 按充电故障维修 N 排除小料损坏后更换U300 Y 1.测量 USB_DM_CON(PIN18) USB_DP_CON(PIN20) 二极体值和对地阻值是否 OK Y 依次更换 J2901/U300 返回目录 全景图 TOP面 BOTTOM面 1 2018/11/26 第1页，共1页
