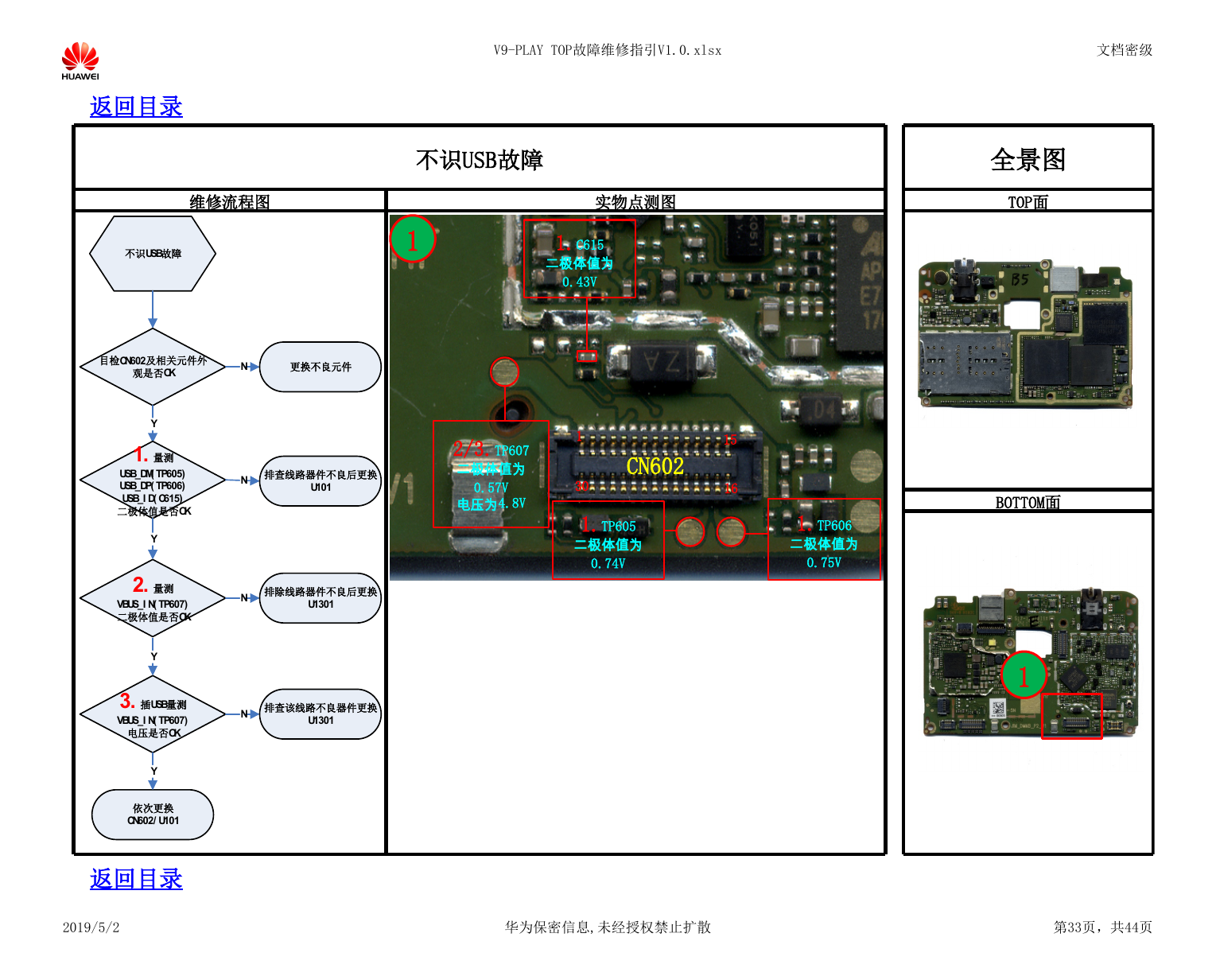

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 不识USB故障 维修流程图 实物点测图 全景图 TOP面 1 1.C615 二极体值为 0.43V 2/3.TP607 二极体值为 0.57V 电压为4.8V 1 30 CN602 15 16 1.TP605 二极体值为 0.74V 1.TP606 二极体值为 0.75V BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第33页，共44页 不识USB故障目检CN602及相关元件外观是否OKNY1.量测USB_DM(TP605)USB_DP(TP606)USB_ID(C615)二极体值是否OKN2.量测VBUS_IN(TP607)二极体值是否OKN更换不良元件排查线路器件不良后更换U101排除线路器件不良后更换U1301依次更换CN602/U1013.插USB量测VBUS_IN(TP607)电压是否OKN排查该线路不良器件更换U1301YYY
