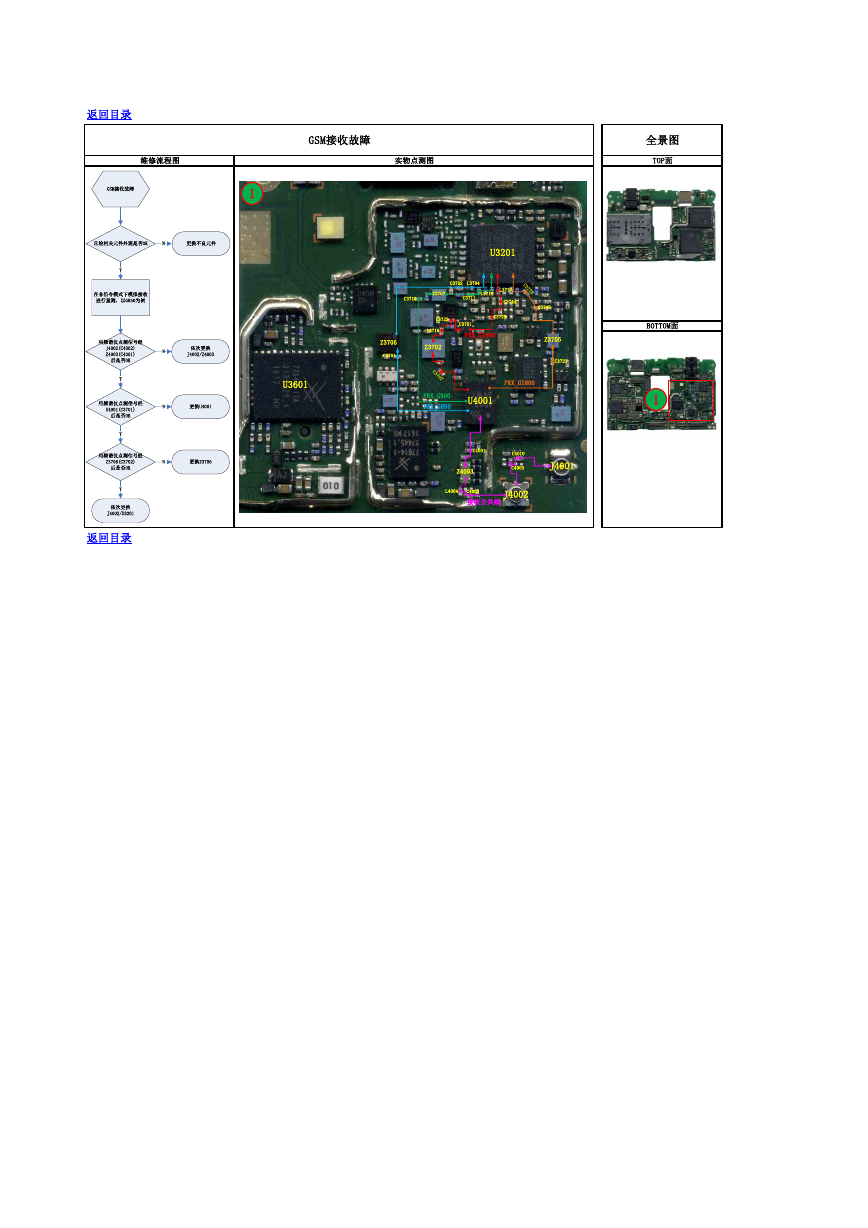

返回目录 维修流程图 实物点测图 GSM接收故障 全景图 TOP面 1 U3201 Z3707 C3710 C3702 L3704 C3711 L3777 L3713 C3744 C3722 U3701 C3723 L3716 Z3702 PRX_G1900 Z3706 C3701 C3748 Z3705 C3721 BOTTOM面 U3601 PRX_G1800 PRX_G900 PRX_G850 U4001 1 C4001 Z4003 C4010 C4003 J4001 L4004 C4002 接收公共线 J4002 返回目录 GSM接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以G850为例用频谱仪点测信号经J4002(C4002)Z4003(C4001)后是否OKYY依次更换J4002/Z4003N用频谱仪点测信号经U4001(C3701)后是否OKY更换U4001N用频谱仪点测信号经Z3706(C3702)后是否OK更换Z3706N依次更换J4002/U3201Y
