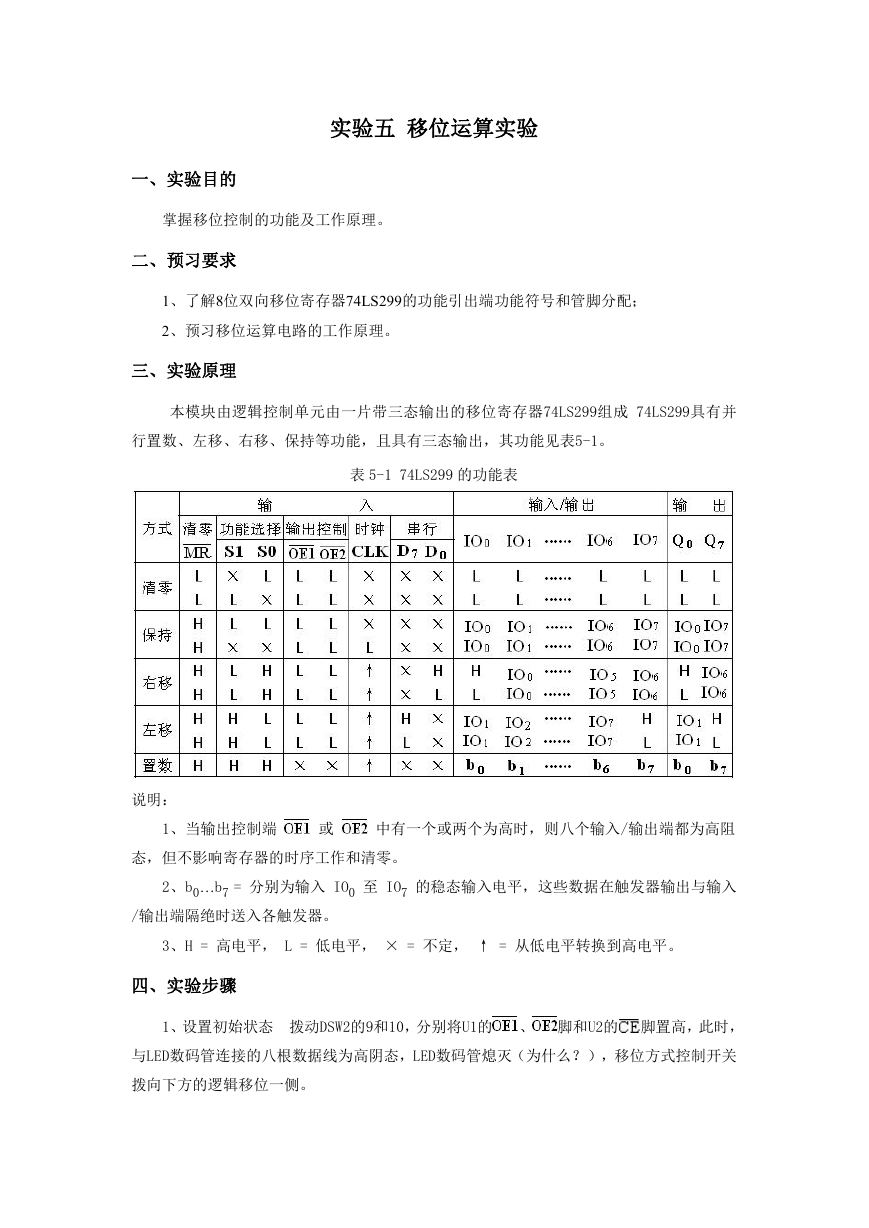

    实验五 移位运算实验 一、实验目的 掌握移位控制的功能及工作原理。 二、预习要求 1、了解8位双向移位寄存器74LS299的功能引出端功能符号和管脚分配； 2、预习移位运算电路的工作原理。 三、实验原理 本模块由逻辑控制单元由一片带三态输出的移位寄存器74LS299组成 74LS299具有并 行置数、左移、右移、保持等功能，且具有三态输出，其功能见表5-1。 表 5-1 74LS299 的功能表 说明： 1、当输出控制端 或 中有一个或两个为高时，则八个输入/输出端都为高阻 态，但不影响寄存器的时序工作和清零。 2、b0…b7 = 分别为输入 IO0 至 IO7 的稳态输入电平，这些数据在触发器输出与输入 /输出端隔绝时送入各触发器。 3、H = 高电平， L = 低电平， × = 不定， ↑ = 从低电平转换到高电平。 四、实验步骤 1、设置初始状态 拨动DSW2的9和10，分别将U1的 、 脚和U2的 脚置高，此时， 与LED数码管连接的八根数据线为高阴态，LED数码管熄灭（为什么？），移位方式控制开关 拨向下方的逻辑移位一侧。

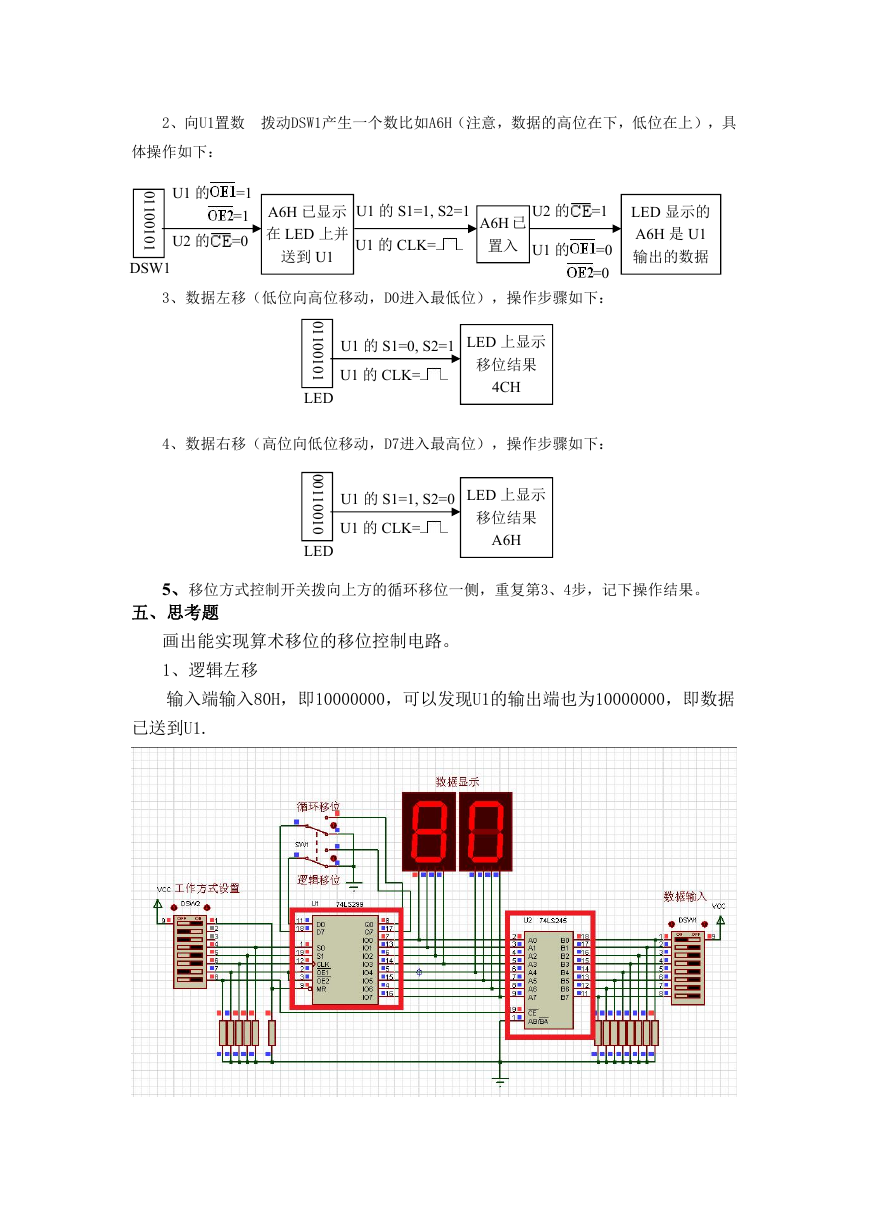

    2、向U1置数 拨动DSW1产生一个数比如A6H（注意，数据的高位在下，低位在上），具 体操作如下： 0 1 1 0 0 1 0 1 U1 的 =1 =1 U2 的 =0 A6H 已显示 在 LED 上并 DSW1 U1 的 =0 =0 3、数据左移（低位向高位移动，D0进入最低位），操作步骤如下： 送到 U1 U1 的 CLK= U1 的 S1=1, S2=1 U2 的 =1 A6H 已 置入 LED 显示的 A6H 是 U1 输出的数据 0 1 1 0 0 1 0 1 LED U1 的 S1=0, S2=1 U1 的 CLK= LED 上显示 移位结果 4CH 4、数据右移（高位向低位移动，D7进入最高位），操作步骤如下： 0 0 1 1 0 0 1 0 LED U1 的 S1=1, S2=0 U1 的 CLK= LED 上显示 移位结果 A6H 5、移位方式控制开关拨向上方的循环移位一侧，重复第3、4步，记下操作结果。 五、思考题 画出能实现算术移位的移位控制电路。 1、逻辑左移 输入端输入80H，即10000000，可以发现U1的输出端也为10000000，即数据 已送到U1.

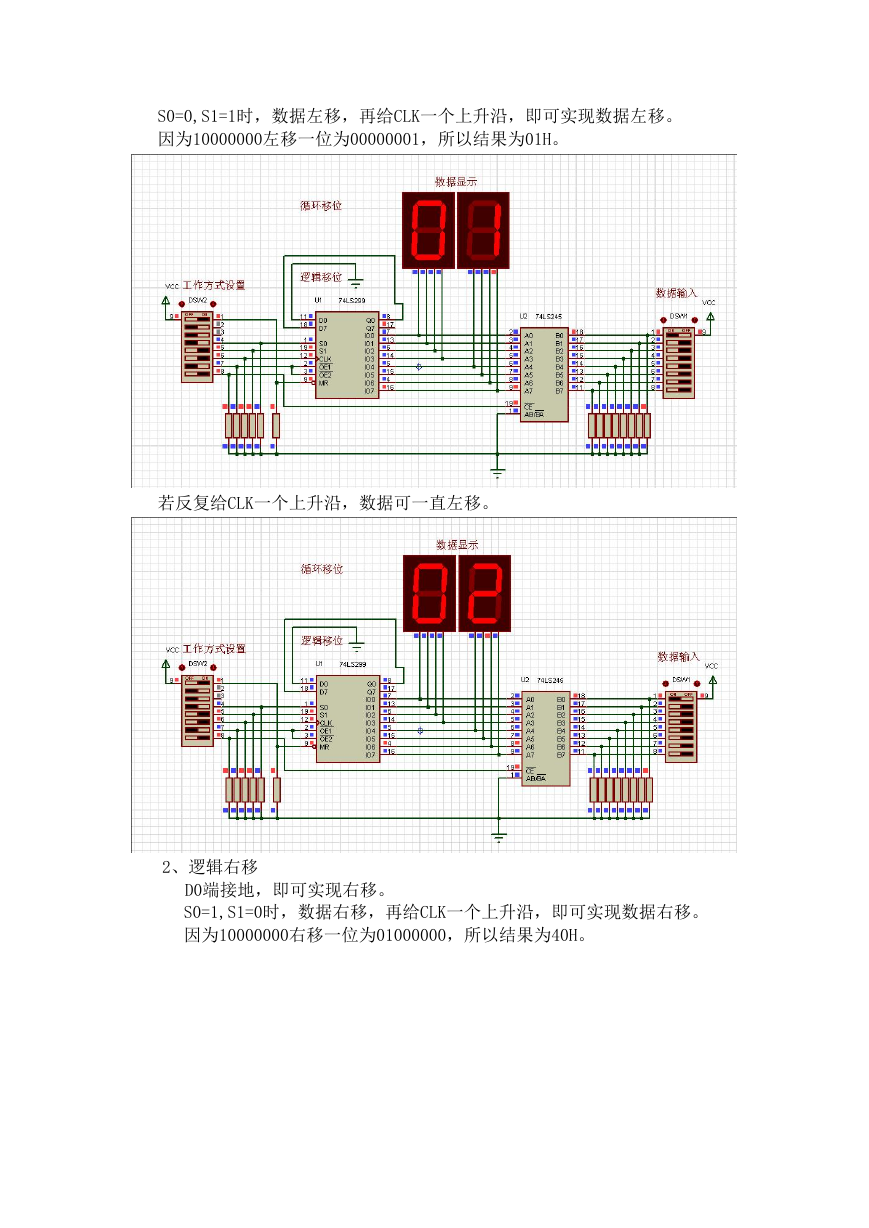

    S0=0,S1=1时，数据左移，再给CLK一个上升沿，即可实现数据左移。 因为10000000左移一位为00000001，所以结果为01H。 若反复给CLK一个上升沿，数据可一直左移。 2、逻辑右移 D0端接地，即可实现右移。 S0=1,S1=0时，数据右移，再给CLK一个上升沿，即可实现数据右移。 因为10000000右移一位为01000000，所以结果为40H。
    若反复给CLK一个上升沿，数据可一直右移。 右移到00H停止，同时也可以观察到U1,U2的输出端也在随着右移的数据变化。

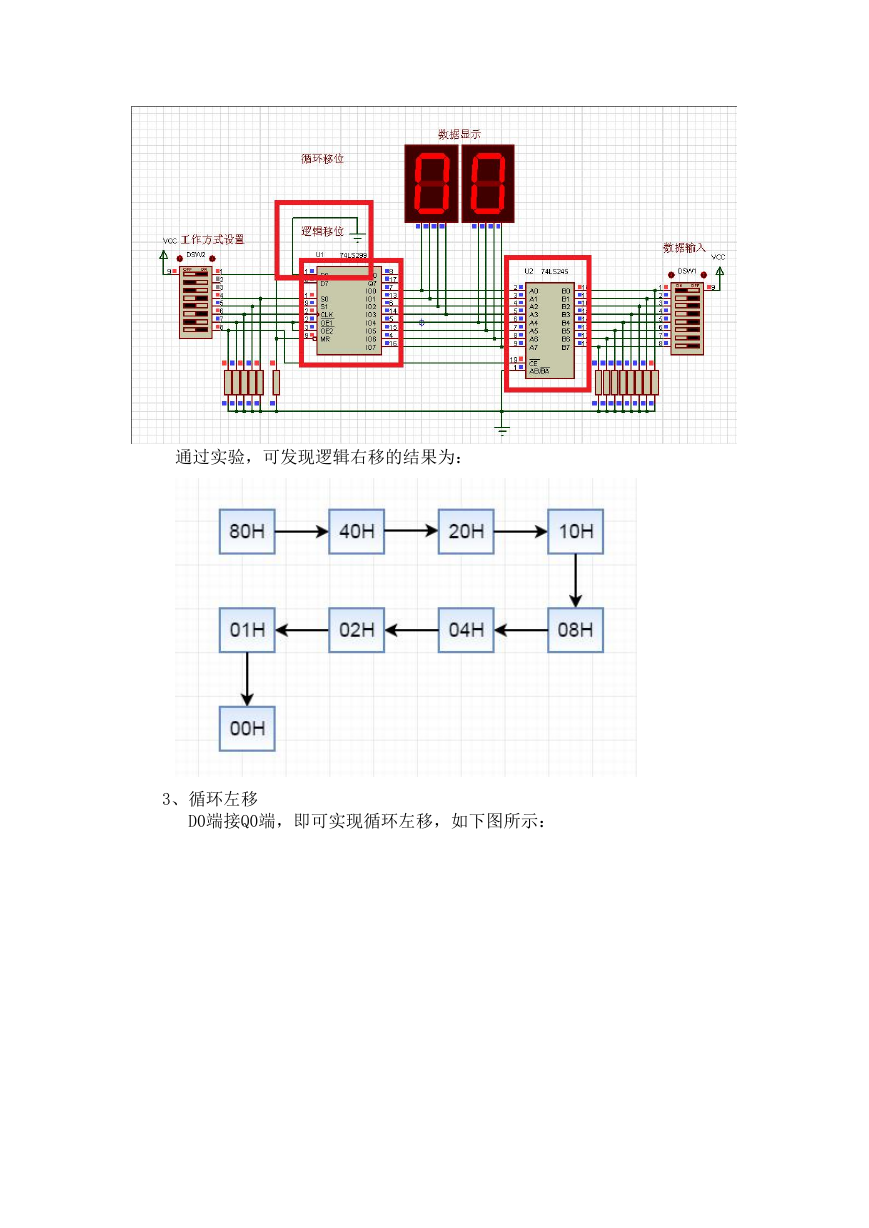

    通过实验，可发现逻辑右移的结果为： 3、循环左移 D0端接Q0端，即可实现循环左移，如下图所示：
    S0=0,S1=1时，数据左移，再给CLK一个上升沿，即可实现数据左移。 在上面的逻辑左移的过程中，移动到80H会停止，但在循环左移时，数据左移 到80H后，会继续左移为01H。

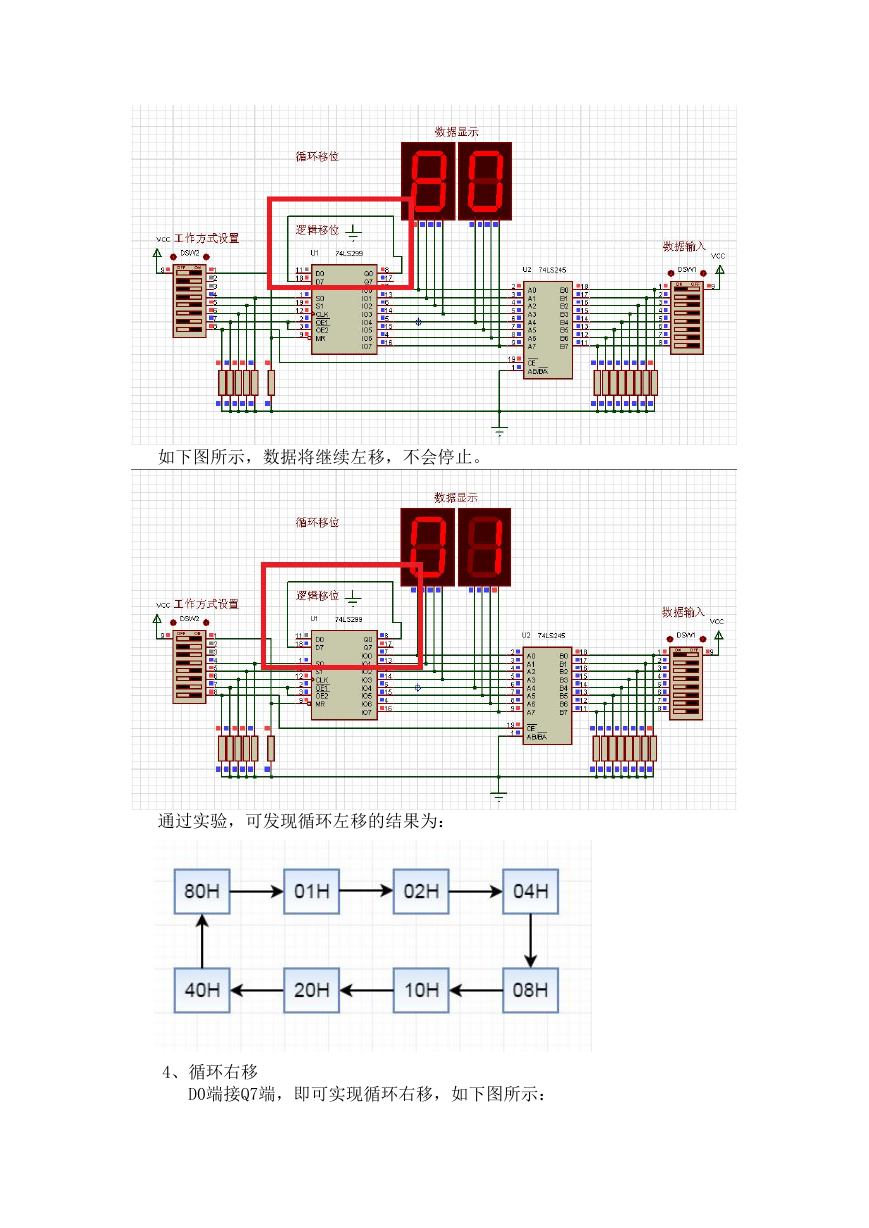

    如下图所示，数据将继续左移，不会停止。 通过实验，可发现循环左移的结果为： 4、循环右移 D0端接Q7端，即可实现循环右移，如下图所示：

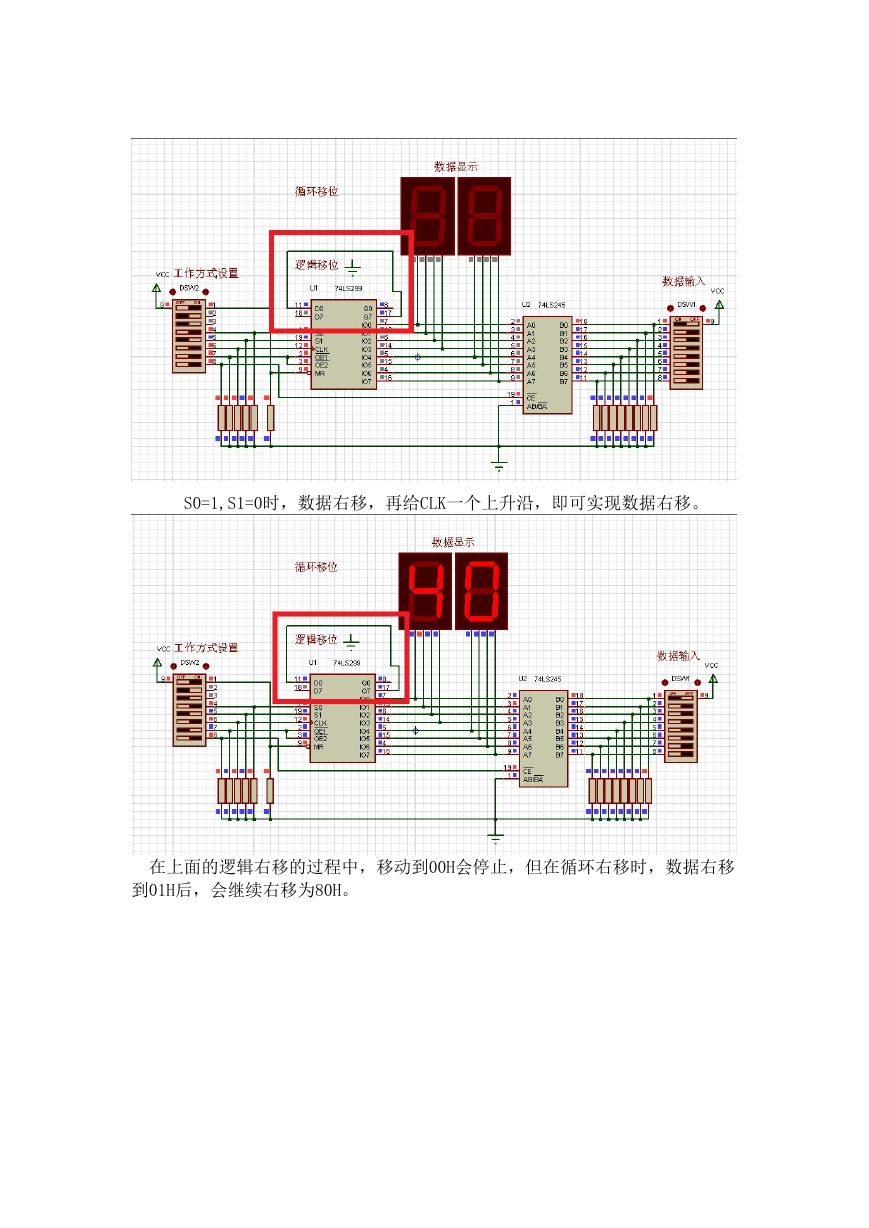

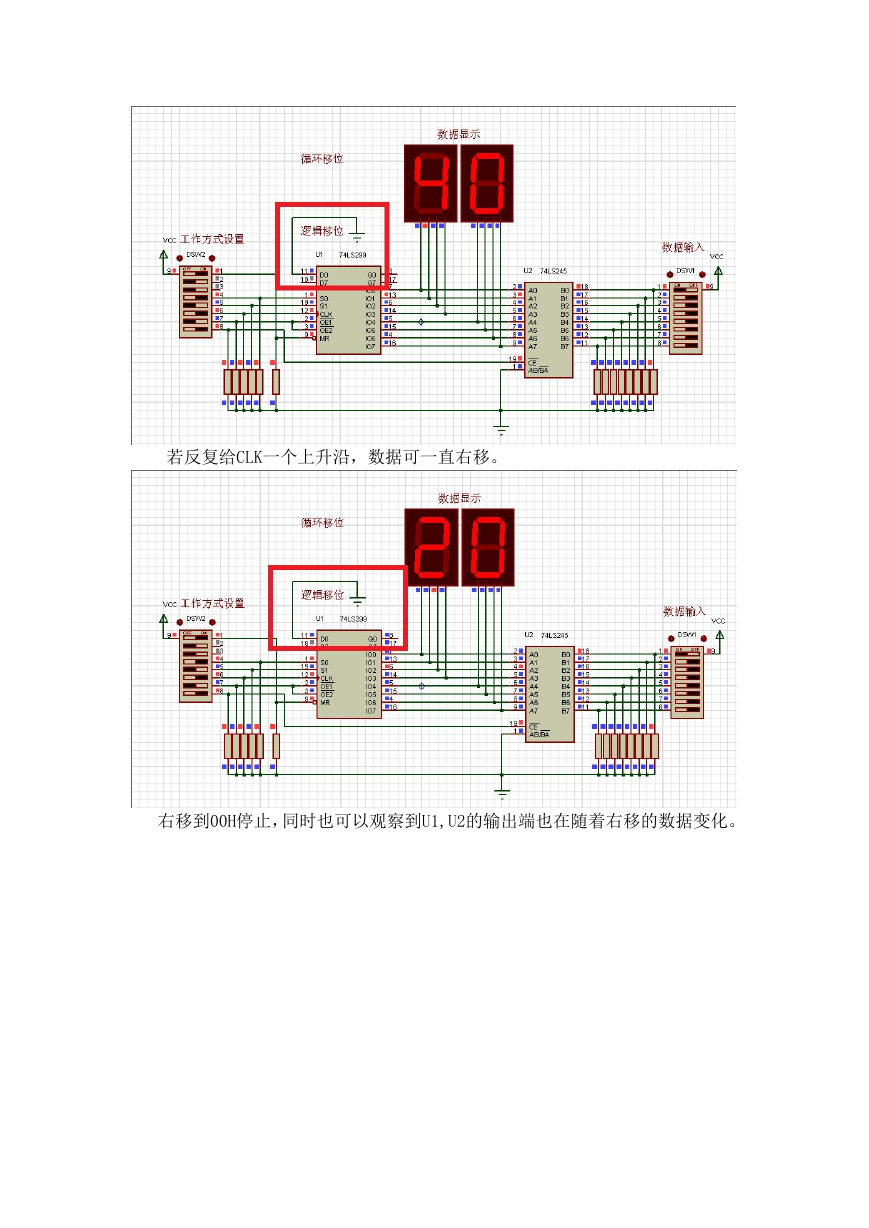

    S0=1,S1=0时，数据右移，再给CLK一个上升沿，即可实现数据右移。 在上面的逻辑右移的过程中，移动到00H会停止，但在循环右移时，数据右移 到01H后，会继续右移为80H。
