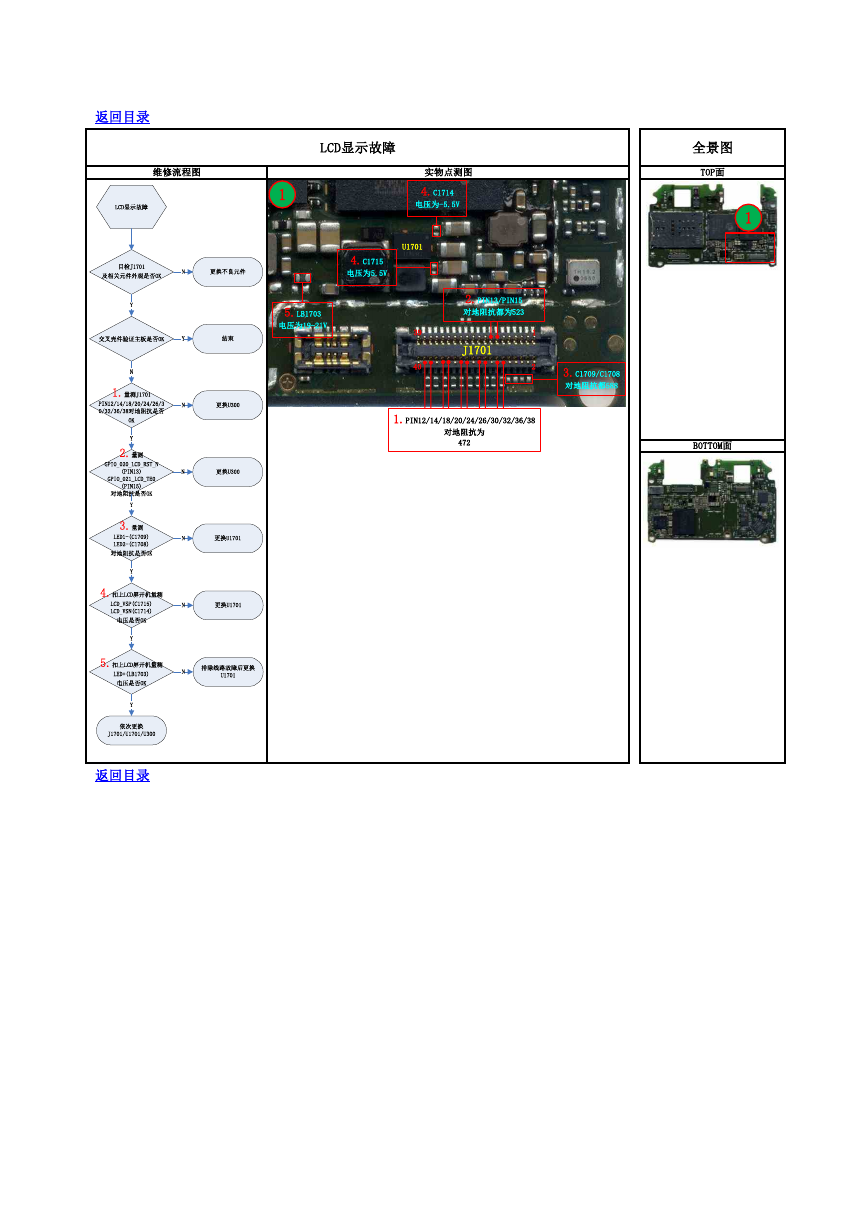

返回目录 LCD显示故障 维修流程图 1 实物点测图 4.C1714 电压为-5.5V 全景图 TOP面 1 U1701 4.C1715 电压为5.5V 5.LB1703 电压为19-21V 2.PIN13/PIN15 对地阻抗都为523 J1701 1 2 39 40 3.C1709/C1708 对地阻抗都588 1.PIN12/14/18/20/24/26/30/32/36/38 对地阻抗为 472 BOTTOM面 返回目录 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测J1701 PIN12/14/18/20/24/26/30/32/36/38对地阻抗是否OK更换U300NN3.量测LED1-(C1709)LED2-(C1708)对地阻抗是否OKY更换U1701N4.扣上LCD屏开机量测LCD_VSP(C1715)LCD_VSN(C1714)电压是否OK更换U1701NY2.量测GPIO_020_LCD_RST_N(PIN13)GPIO_021_LCD_TE0(PIN15)对地阻抗是否OKY更换U300NY排除线路故障后更换U17015.扣上LCD屏开机量测LED+(LB1703)电压是否OKYN依次更换J1701/U1701/U300
