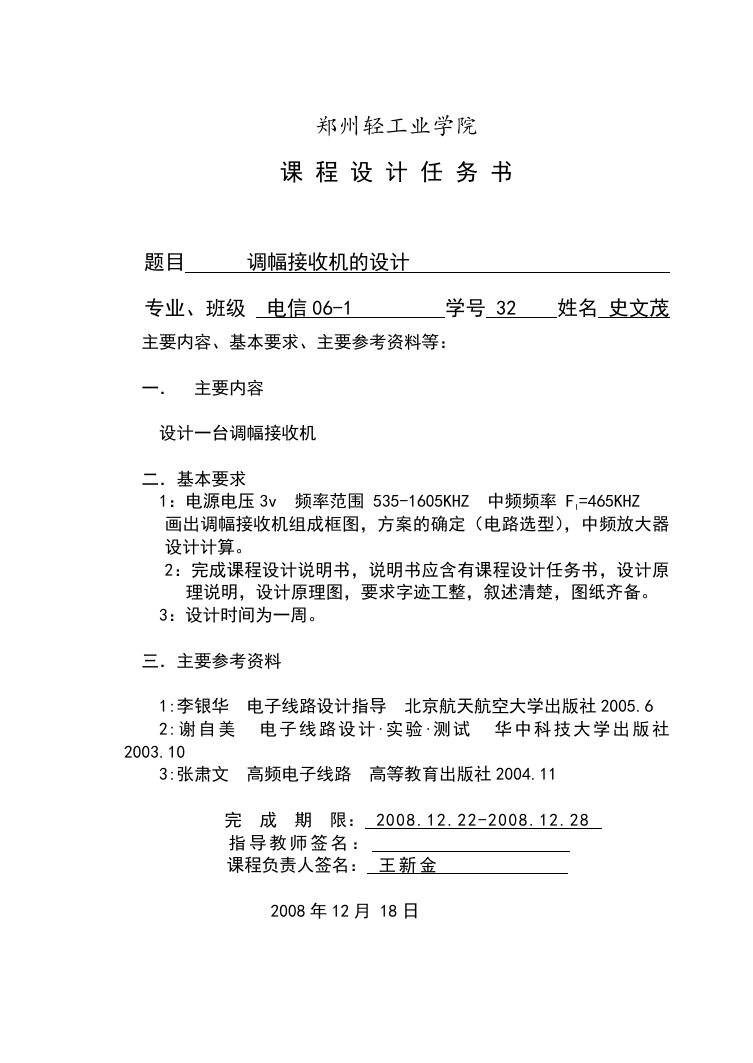

    郑州轻工业学院 课 程 设 计 任 务 书 题目 调幅接收机的设计 专业、班级 电信 06-1 学号 32 姓名 史文茂 主要内容、基本要求、主要参考资料等： 一． 主要内容 设计一台调幅接收机 二．基本要求 1：电源电压 3v 频率范围 535-1605KHZ 中频频率 FI=465KHZ 画出调幅接收机组成框图，方案的确定（电路选型），中频放大器 设计计算。 2：完成课程设计说明书，说明书应含有课程设计任务书，设计原 理说明，设计原理图，要求字迹工整，叙述清楚，图纸齐备。 3：设计时间为一周。 三．主要参考资料 1:李银华 电子线路设计指导 北京航天航空大学出版社 2005.6 2: 谢 自 美 电 子 线 路 设 计· 实 验· 测 试 华 中 科 技 大 学 出 版 社 2003.10 3:张肃文 高频电子线路 高等教育出版社 2004.11 完 成 期 限： 2008.12.22-2008.12.28 指 导 教 师 签 名 ： 课程负责人签名： 王 新 金 2008 年 12 月 18 日

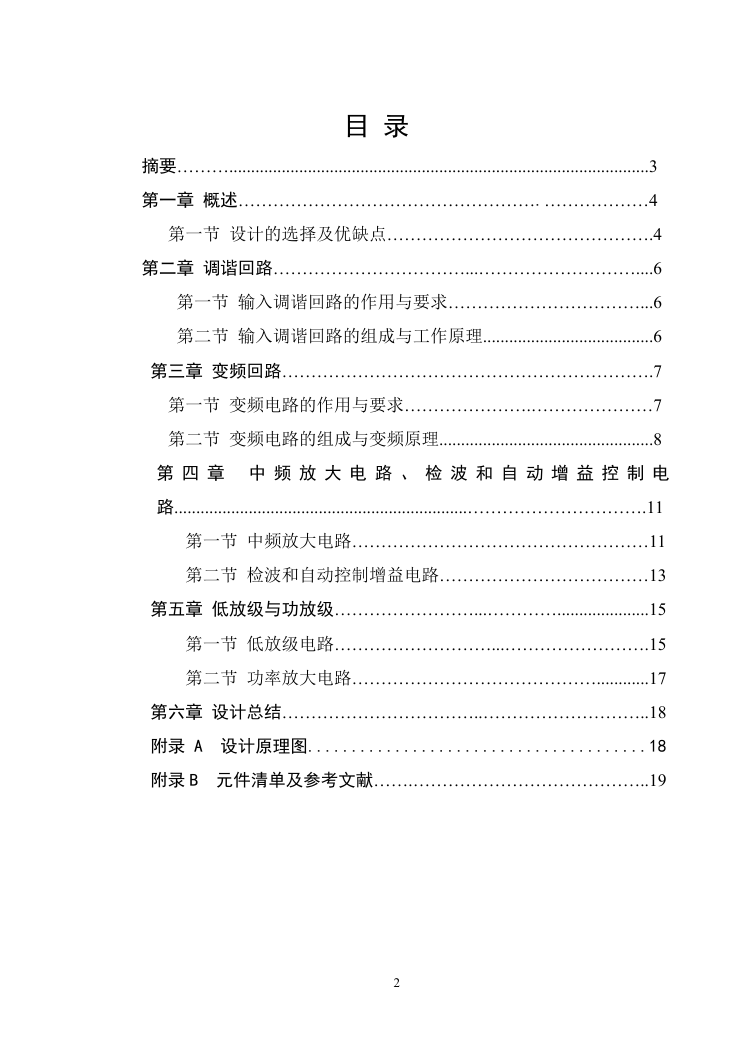

    目 录 摘要………................................................................................................3 第一章 概述…………………………………………….………………4 第一节 设计的选择及优缺点……………………………………….4 第二章 调谐回路……………………………...………………………....6 第一节 输入调谐回路的作用与要求……………………………...6 第二节 输入调谐回路的组成与工作原理.......................................6 第三章 变频回路……………………………………………………….7 第一节 变频电路的作用与要求………………….…………………7 第二节 变频电路的组成与变频原理.................................................8 第 四 章 中 频 放 大 电 路 、 检 波 和 自 动 增 益 控 制 电 路...................................................................………………………….11 第一节 中频放大电路……………………………………………11 第二节 检波和自动控制增益电路………………………………13 第五章 低放级与功放级……………………...………….....................15 第一节 低放级电路………………………...…………………….15 第二节 功率放大电路……………………………………............17 第六章 设计总结……………………………..………………………..18 附录 A 设计原理图.......................................18 附录 B 元件清单及参考文献…….…………………………………..19 2

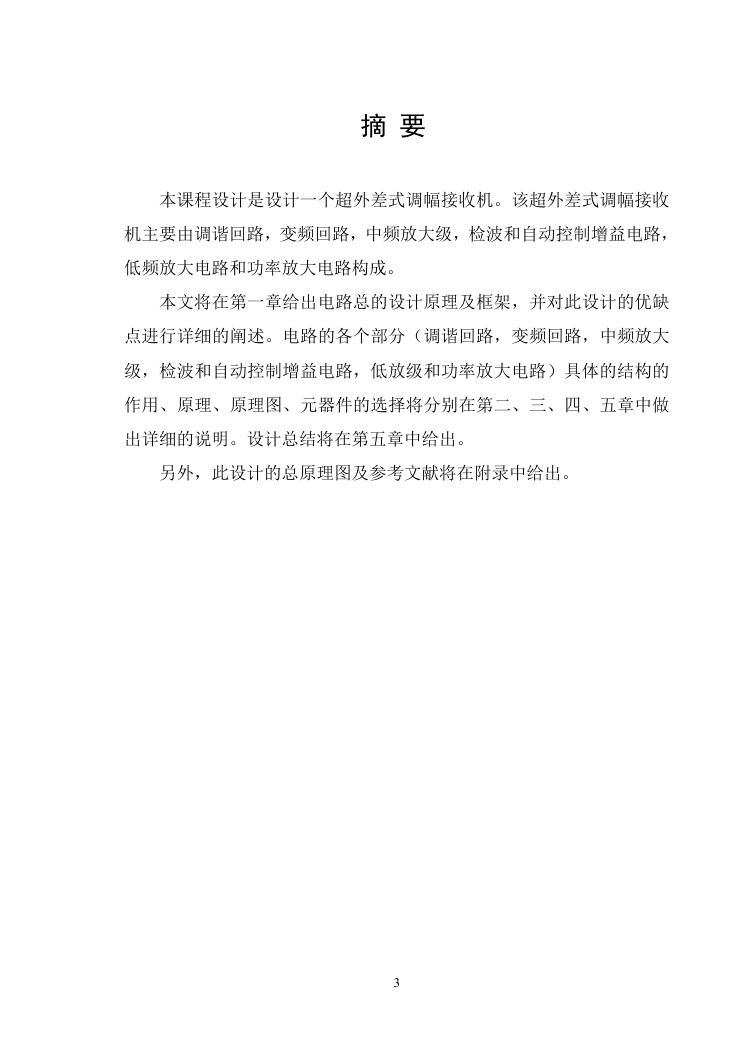

    摘 要 本课程设计是设计一个超外差式调幅接收机。该超外差式调幅接收 机主要由调谐回路，变频回路，中频放大级，检波和自动控制增益电路， 低频放大电路和功率放大电路构成。 本文将在第一章给出电路总的设计原理及框架，并对此设计的优缺 点进行详细的阐述。电路的各个部分（调谐回路，变频回路，中频放大 级，检波和自动控制增益电路，低放级和功率放大电路）具体的结构的 作用、原理、原理图、元器件的选择将分别在第二、三、四、五章中做 出详细的说明。设计总结将在第五章中给出。 另外，此设计的总原理图及参考文献将在附录中给出。 3

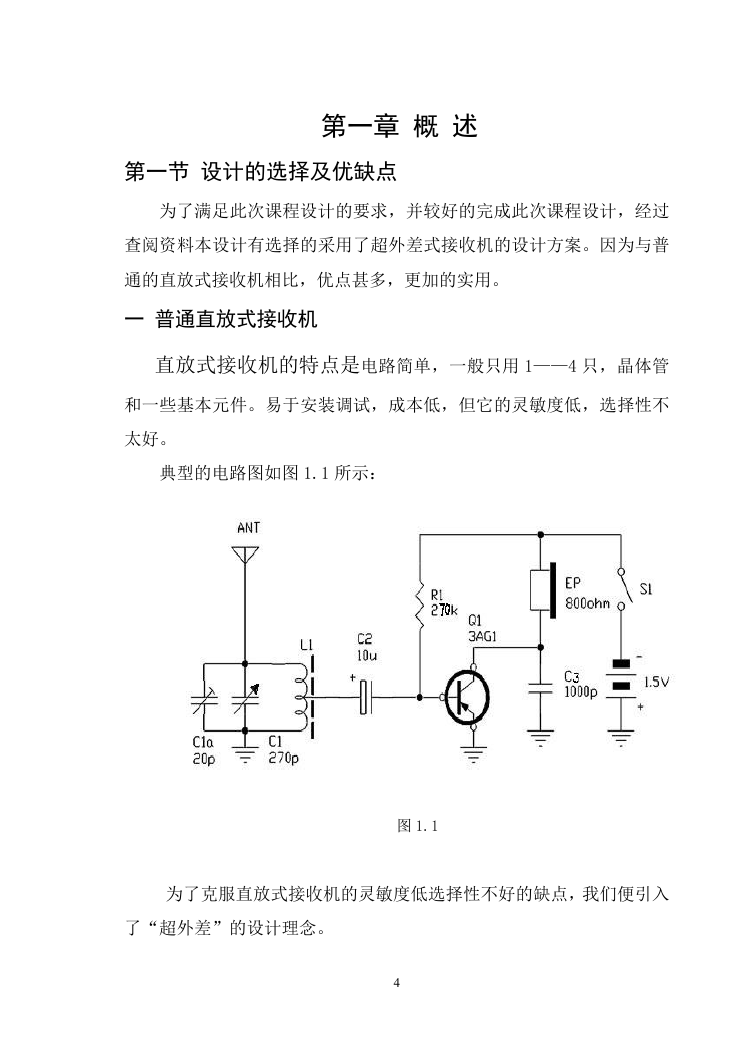

    第一章 概 述 第一节 设计的选择及优缺点 为了满足此次课程设计的要求，并较好的完成此次课程设计，经过 查阅资料本设计有选择的采用了超外差式接收机的设计方案。因为与普 通的直放式接收机相比，优点甚多，更加的实用。 一 普通直放式接收机 直放式接收机的特点是电路简单，一般只用 1——4 只，晶体管 和一些基本元件。易于安装调试，成本低，但它的灵敏度低，选择性不 太好。 典型的电路图如图 1.1 所示： 图 1.1 为了克服直放式接收机的灵敏度低选择性不好的缺点，我们便引入 了“超外差”的设计理念。 4

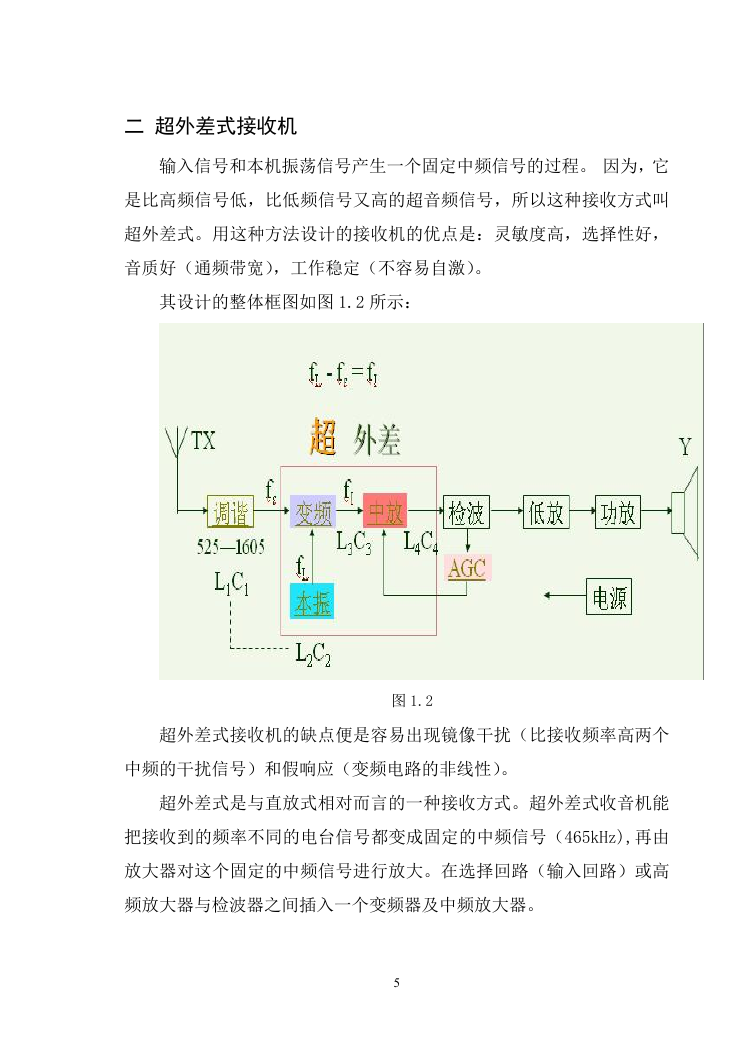

    二 超外差式接收机 输入信号和本机振荡信号产生一个固定中频信号的过程。 因为，它 是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫 超外差式。用这种方法设计的接收机的优点是：灵敏度高，选择性好， 音质好（通频带宽），工作稳定（不容易自激）。 其设计的整体框图如图 1.2 所示： 图 1.2 超外差式接收机的缺点便是容易出现镜像干扰（比接收频率高两个 中频的干扰信号）和假响应（变频电路的非线性）。 超外差式是与直放式相对而言的一种接收方式。超外差式收音机能 把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由 放大器对这个固定的中频信号进行放大。在选择回路（输入回路）或高 频放大器与检波器之间插入一个变频器及中频放大器。 5

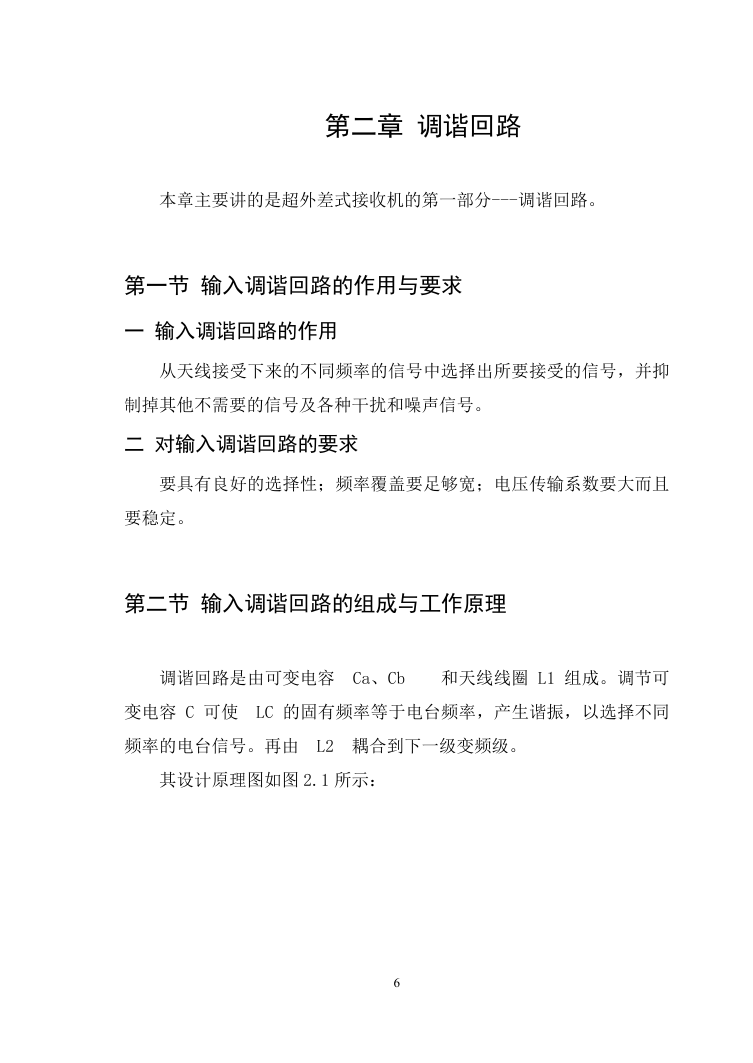

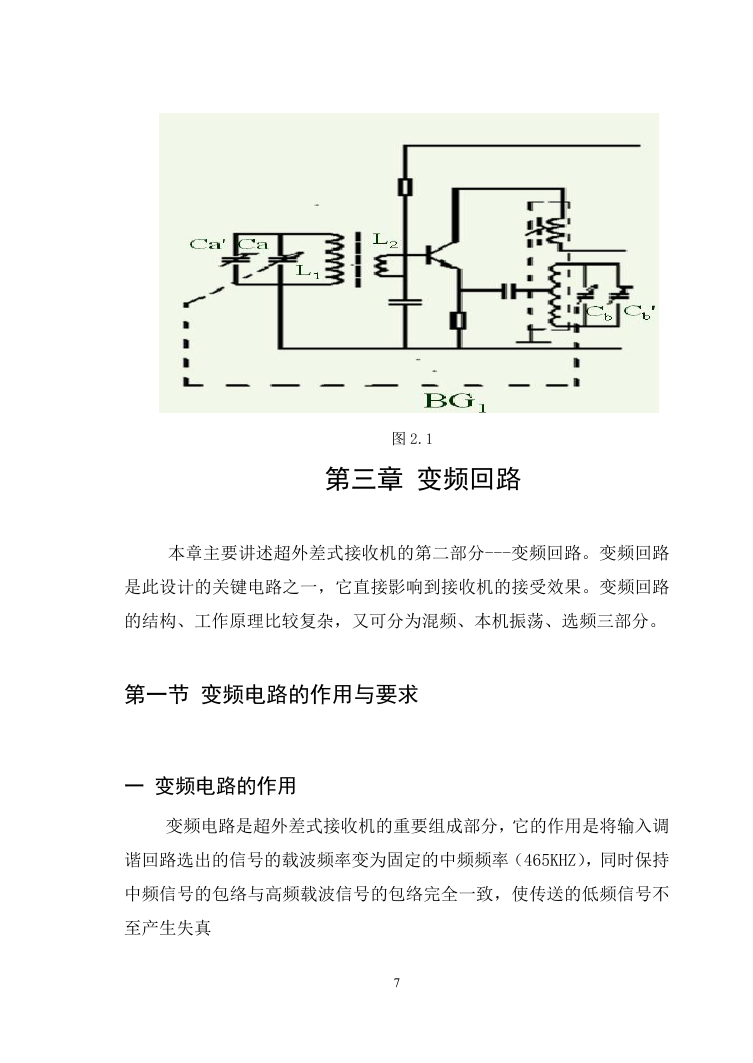

    第二章 调谐回路 本章主要讲的是超外差式接收机的第一部分---调谐回路。 第一节 输入调谐回路的作用与要求 一 输入调谐回路的作用 从天线接受下来的不同频率的信号中选择出所要接受的信号，并抑 制掉其他不需要的信号及各种干扰和噪声信号。 二 对输入调谐回路的要求 要具有良好的选择性；频率覆盖要足够宽；电压传输系数要大而且 要稳定。 第二节 输入调谐回路的组成与工作原理 调谐回路是由可变电容 Ca、Cb 和天线线圈 L1 组成。调节可 变电容 C 可使 LC 的固有频率等于电台频率，产生谐振，以选择不同 频率的电台信号。再由 L2 耦合到下一级变频级。 其设计原理图如图 2.1 所示： 6
    图 2.1 第三章 变频回路 本章主要讲述超外差式接收机的第二部分---变频回路。变频回路 是此设计的关键电路之一，它直接影响到接收机的接受效果。变频回路 的结构、工作原理比较复杂，又可分为混频、本机振荡、选频三部分。 第一节 变频电路的作用与要求 一 变频电路的作用 变频电路是超外差式接收机的重要组成部分，它的作用是将输入调 谐回路选出的信号的载波频率变为固定的中频频率（465KHZ），同时保持 中频信号的包络与高频载波信号的包络完全一致，使传送的低频信号不 至产生失真 7

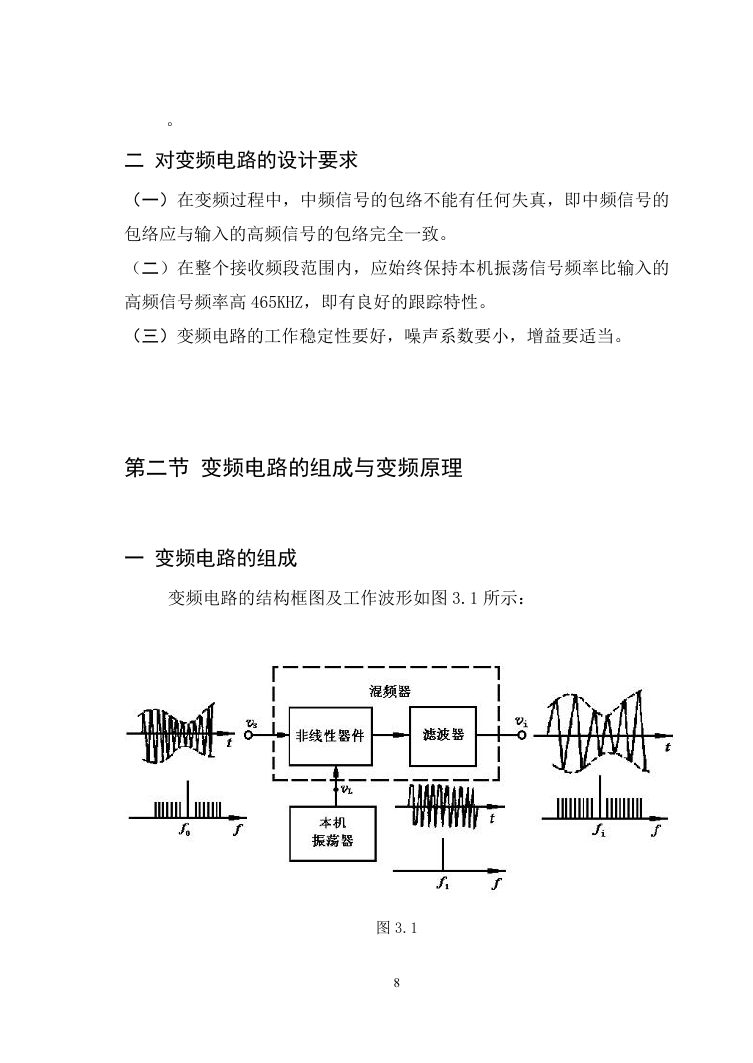

    。 二 对变频电路的设计要求 （一）在变频过程中，中频信号的包络不能有任何失真，即中频信号的 包络应与输入的高频信号的包络完全一致。 （二）在整个接收频段范围内，应始终保持本机振荡信号频率比输入的 高频信号频率高 465KHZ，即有良好的跟踪特性。 （三）变频电路的工作稳定性要好，噪声系数要小，增益要适当。 第二节 变频电路的组成与变频原理 一 变频电路的组成 变频电路的结构框图及工作波形如图 3.1 所示： 图 3.1 8
