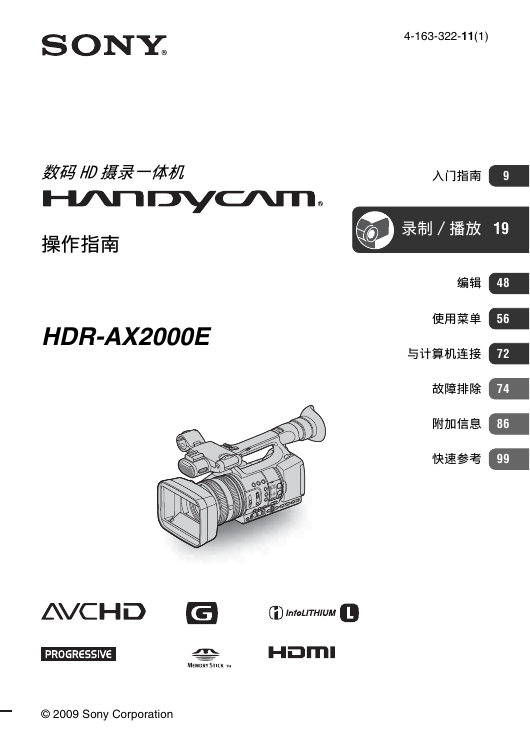

SONY索尼数码摄像机-HDR-AX2000E说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：8.54M 资料格式：pdf 举报版权申诉

第1页 / 共108页

第2页 / 共108页

第3页 / 共108页

第4页 / 共108页

第5页 / 共108页

第6页 / 共108页

第7页 / 共108页

第8页 / 共108页

请先阅读本章节

入门指南

步骤1：检查随机提供的物品

步骤2：安装带镜头盖的镜头遮光罩

步骤3：给电池充电

步骤4：打开电源并正确握住本机

步骤5：调整LCD液晶屏和取景器

步骤6：设定日期和时间

更改语言设定

步骤7：插入存储卡

录制/播放

录制

选择录制格式

更改本机录制设定

调节变焦

手动调节对焦

调整图像亮度

调节到自然色彩（白平衡）

自定义图像质量（图像配置文件）

音频设置

使用SMOOTH SLOW REC功能录制

为ASSIGN按钮指定这些功能

播放

观看静像

更改/检查本机中的设定

更改屏幕

显示录制数据（数据代码）

显示本机中的设置（状态检查）

连接监视器或电视机

编辑

操作MODE菜单

保护录制的图像（保护）

使用动画播放列表

创建播放列表

播放列表

从动画捕获静像

分割动画

删除动画和静像

格式化存储卡

防止恢复存储卡上的数据

修复图像数据库文件

使用菜单

操作菜单

菜单项目

（摄像机设定）菜单

将本机调节至录制条件的设定（亮度增益设置/背光/STEADYSHOT等）

（拍摄/输出设定）菜单

录制设置、输入和输出设置（拍摄格式/视频输出等）

（音频设定）菜单

用于音频录制的设定（声音限制/XLR设定等）

（显示设定）菜单

显示屏和取景器的显示设定（标记/取景器背景亮度/显示输出等）

（其它）菜单

录制时的设置或其它基本设置（时区设定/提示音等）

与计算机连接

使用计算机保存图像

故障排除

警告指示和信息

附加信息

动画录制时间

在国外使用本机

存储卡上的文件/文件夹结构

保养和预防措施

AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池

关于x.v.Color

使用本机

规格

快速参考

识别部件和控制器

无线遥控器

屏幕指示

索引

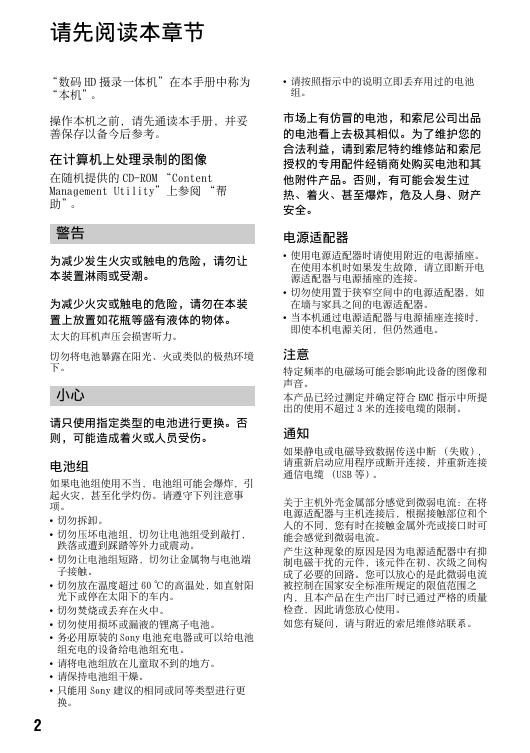

请先阅读本章节 “数码 HD 摄录一体机”在本手册中称为 “本机”。请按照指示中的说明立即丢弃用过的电池组。市场上有仿冒的电池，和索尼公司出品的电池看上去极其相似。为了维护您的合法利益，请到索尼特约维修站和索尼授权的专用配件经销商处购买电池和其他附件产品。否则，有可能会发生过热、着火、甚至爆炸，危及人身、财产安全。电源适配器使用电源适配器时请使用附近的电源插座。在使用本机时如果发生故障，请立即断开电源适配器与电源插座的连接。切勿使用置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。当本机通过电源适配器与电源插座连接时，即使本机电源关闭，但仍然通电。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。操作本机之前，请先通读本手册，并妥善保存以备今后参考。在计算机上处理录制的图像在随机提供的 CD-ROM “Content Management Utility”上参阅 “帮助”。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。为减少火灾或触电的危险，请勿在本装置上放置如花瓶等盛有液体的物体。太大的耳机声压会损害听力。切勿将电池暴露在阳光、火或类似的极热环境下。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。电池组如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。请遵守下列注意事项。 • 切勿拆卸。切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。切勿让电池组短路，切勿让金属物与电池端子接触。切勿放在温度超过 60 ℃的高温处，如直射阳光下或停在太阳下的车内。切勿焚烧或丢弃在火中。切勿使用损坏或漏液的锂离子电池。务必用原装的 Sony 电池充电器或可以给电池组充电的设备给电池组充电。请将电池组放在儿童取不到的地方。请保持电池组干燥。只能用 Sony 建议的相同或同等类型进行更换。 2

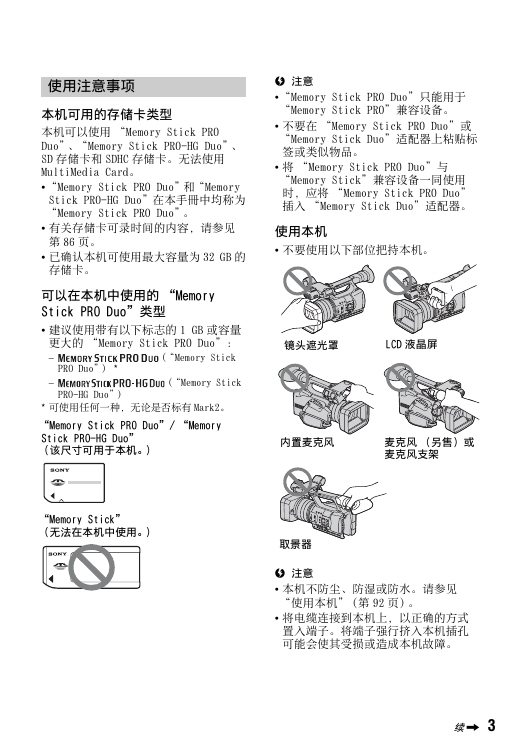

使用注意事项本机可用的存储卡类型本机可以使用 “Memory Stick PRO Duo”、“Memory Stick PRO-HG Duo”、 SD 存储卡和 SDHC 存储卡。无法使用 MultiMedia Card。 “Memory Stick PRO Duo”和“Memory Stick PRO-HG Duo”在本手冊中均称为 “Memory Stick PRO Duo”。有关存储卡可录时间的内容，请参见第 86 页。已确认本机可使用最大容量为 32 GB 的存储卡。可以在本机中使用的 “Memory Stick PRO Duo”类型建议使用带有以下标志的 1 GB 或容量更大的 “Memory Stick PRO Duo”: – （“Memory Stick PRO Duo”） * – PRO-HG Duo”）（“Memory Stick * 可使用任何一种，无论是否标有 Mark2。 “Memory Stick PRO Duo”/ “Memory Stick PRO-HG Duo” （该尺寸可用于本机。） “Memory Stick” （无法在本机中使用。） b 注意 “Memory Stick PRO Duo”只能用于 “Memory Stick PRO”兼容设备。不要在 “Memory Stick PRO Duo”或 “Memory Stick Duo”适配器上粘贴标签或类似物品。将 “Memory Stick PRO Duo”与 “Memory Stick”兼容设备一同使用时，应将 “Memory Stick PRO Duo” 插入 “Memory Stick Duo”适配器。使用本机不要使用以下部位把持本机。镜头遮光罩 LCD 液晶屏内置麦克风麦克风（另售）或麦克风支架取景器 b 注意本机不防尘、防湿或防水。请参见 “使用本机”（第 92 页）。将电缆连接到本机上，以正确的方式置入端子。将端子强行挤入本机插孔可能会使其受损或造成本机故障。续, 3

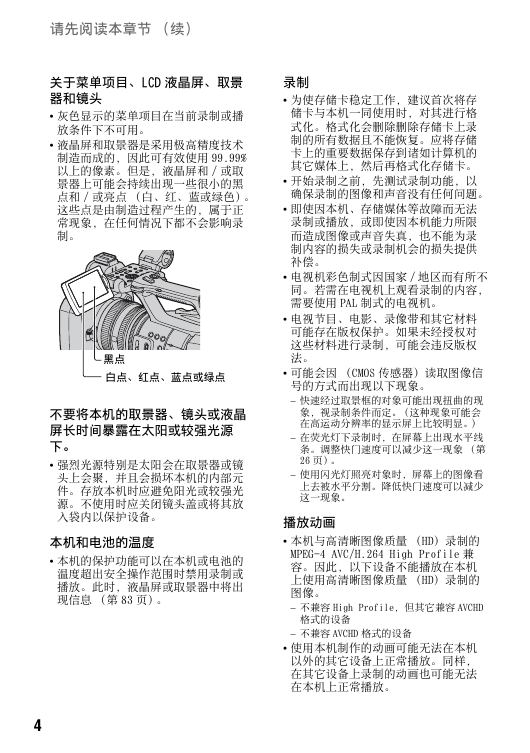

请先阅读本章节（续）关于菜单项目、LCD 液晶屏、取景器和镜头灰色显示的菜单项目在当前录制或播放条件下不可用。液晶屏和取景器是采用极高精度技术制造而成的，因此可有效使用 99.99% 以上的像素。但是，液晶屏和 / 或取景器上可能会持续出现一些很小的黑点和 / 或亮点（白、红、蓝或绿色）。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。黑点白点、红点、蓝点或绿点不要将本机的取景器、镜头或液晶屏长时间暴露在太阳或较强光源下。强烈光源特别是太阳会在取景器或镜头上会聚，并且会损坏本机的内部元件。存放本机时应避免阳光或较强光源。不使用时应关闭镜头盖或将其放入袋内以保护设备。本机和电池的温度本机的保护功能可以在本机或电池的温度超出安全操作范围时禁用录制或播放。此时，液晶屏或取景器中将出现信息（第 83 页）。 4 录制为使存储卡稳定工作，建议首次将存储卡与本机一同使用时，对其进行格式化。格式化会删除删除存储卡上录制的所有数据且不能恢复。应将存储卡上的重要数据保存到诸如计算机的其它媒体上，然后再格式化存储卡。开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使因本机、存储媒体等故障而无法录制或播放，或即使因本机能力所限而造成图像或声音失真，也不能为录制内容的损失或录制机会的损失提供补偿。电视机彩色制式因国家 / 地区而有所不同。若需在电视机上观看录制的内容，需要使用 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能存在版权保护。如果未经授权对这些材料进行录制，可能会违反版权法。可能会因（CMOS 传感器）读取图像信号的方式而出现以下现象。 – 快速经过取景框的对象可能出现扭曲的现象，视录制条件而定。（这种现象可能会在高运动分辨率的显示屏上比较明显。） – 在荧光灯下录制时，在屏幕上出现水平线条。调整快门速度可以减少这一现象（第 26 页）。 – 使用闪光灯照亮对象时，屏幕上的图像看上去被水平分割。降低快门速度可以减少这一现象。播放动画本机与高清晰图像质量（HD）录制的 MPEG-4 AVC/H.264 High Profile 兼容。因此，以下设备不能播放在本机上使用高清晰图像质量（HD) 录制的图像。 – 不兼容 High Profile，但其它兼容 AVCHD 格式的设备 – 不兼容 AVCHD 格式的设备使用本机制作的动画可能无法在本机以外的其它设备上正常播放。同样，在其它设备上录制的动画也可能无法在本机上正常播放。

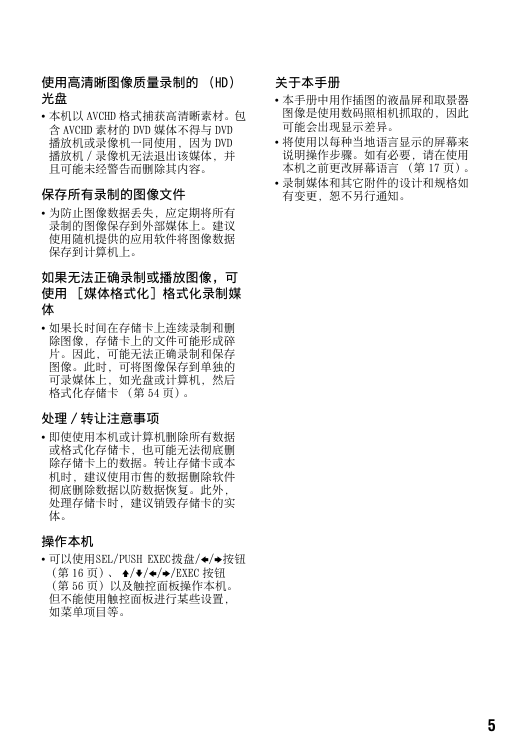

关于本手册本手册中用作插图的液晶屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，请在使用本机之前更改屏幕语言（第 17 页）。录制媒体和其它附件的设计和规格如有变更，恕不另行通知。使用高清晰图像质量录制的（HD）光盘本机以 AVCHD 格式捕获高清晰素材。包含 AVCHD 素材的 DVD 媒体不得与 DVD 播放机或录像机一同使用，因为 DVD 播放机 / 录像机无法退出该媒体，并且可能未经警告而删除其内容。保存所有录制的图像文件为防止图像数据丢失，应定期将所有录制的图像保存到外部媒体上。建议使用随机提供的应用软件将图像数据保存到计算机上。如果无法正确录制或播放图像，可使用［媒体格式化］格式化录制媒体如果长时间在存储卡上连续录制和删除图像，存储卡上的文件可能形成碎片。因此，可能无法正确录制和保存图像。此时，可将图像保存到单独的可录媒体上，如光盘或计算机，然后格式化存储卡（第 54 页）。处理 / 转让注意事项即使使用本机或计算机删除所有数据或格式化存储卡，也可能无法彻底删除存储卡上的数据。转让存储卡或本机时，建议使用市售的数据删除软件彻底删除数据以防数据恢复。此外，处理存储卡时，建议销毁存储卡的实体。操作本机可以使用SEL/PUSH EXEC拨盘/B/b按钮（第 16 页）、 V/v/B/b/EXEC 按钮（第 56 页）以及触控面板操作本机。但不能使用触控面板进行某些设置，如菜单项目等。 5

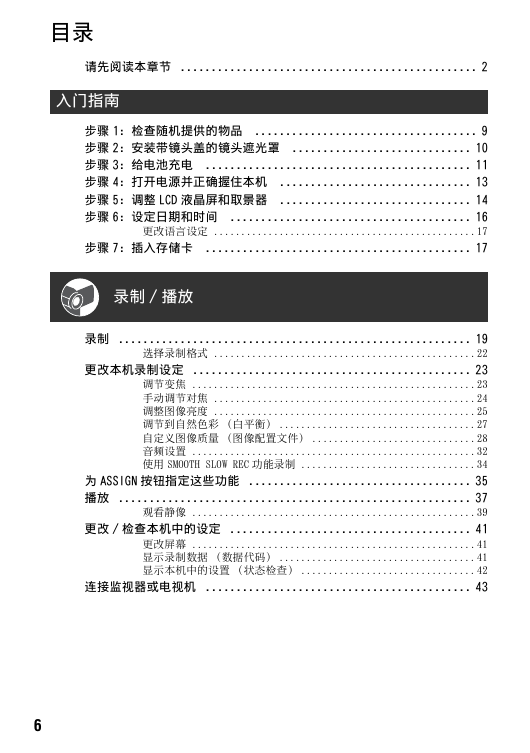

目录请先阅读本章节 ................................................ 2 入门指南步骤 1：检查随机提供的物品 .................................... 9 步骤 2：安装带镜头盖的镜头遮光罩 ............................. 10 步骤 3：给电池充电 ........................................... 11 步骤 4：打开电源并正确握住本机 ............................... 13 步骤 5：调整 LCD 液晶屏和取景器 ............................... 14 步骤 6：设定日期和时间 ....................................... 16 更改语言设定 ................................................ 17 步骤 7：插入存储卡 ........................................... 17 　录制 / 播放录制 ......................................................... 19 选择录制格式 ................................................ 22 更改本机录制设定 ............................................. 23 调节变焦 .................................................... 23 手动调节对焦 ................................................ 24 调整图像亮度 ................................................ 25 调节到自然色彩（白平衡） .................................... 27 自定义图像质量（图像配置文件） .............................. 28 音频设置 .................................................... 32 使用 SMOOTH SLOW REC 功能录制 ................................ 34 为 ASSIGN 按钮指定这些功能 .................................... 35 播放 ......................................................... 37 观看静像 .................................................... 39 更改 / 检查本机中的设定 ....................................... 41 更改屏幕 .................................................... 41 显示录制数据（数据代码） .................................... 41 显示本机中的设置（状态检查） ................................ 42 连接监视器或电视机 ........................................... 43 6

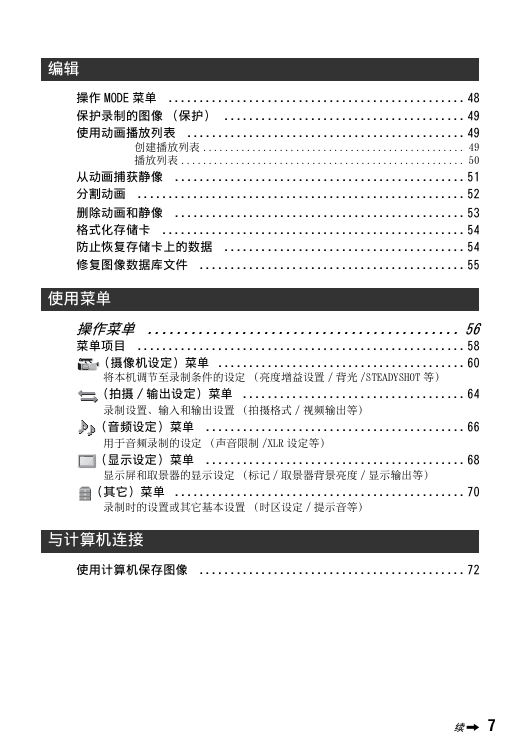

编辑操作 MODE 菜单 ................................................ 48 保护录制的图像（保护） ....................................... 49 使用动画播放列表 ............................................. 49 创建播放列表 ................................................ 49 播放列表 .................................................... 50 从动画捕获静像 ............................................... 51 分割动画 ..................................................... 52 删除动画和静像 ............................................... 53 格式化存储卡 ................................................. 54 防止恢复存储卡上的数据 ....................................... 54 修复图像数据库文件 ........................................... 55 使用菜单操作菜单 ...........................................56 菜单项目 ..................................................... 58 （摄像机设定）菜单 ........................................ 60 将本机调节至录制条件的设定（亮度增益设置 / 背光 /STEADYSHOT 等）（拍摄 / 输出设定）菜单 .................................... 64 录制设置、输入和输出设置（拍摄格式 / 视频输出等）（音频设定）菜单 .......................................... 66 用于音频录制的设定（声音限制 /XLR 设定等）（显示设定）菜单 .......................................... 68 显示屏和取景器的显示设定（标记 / 取景器背景亮度 / 显示输出等）（其它）菜单 ............................................... 70 录制时的设置或其它基本设置（时区设定 / 提示音等）与计算机连接使用计算机保存图像 ........................................... 72 续, 7

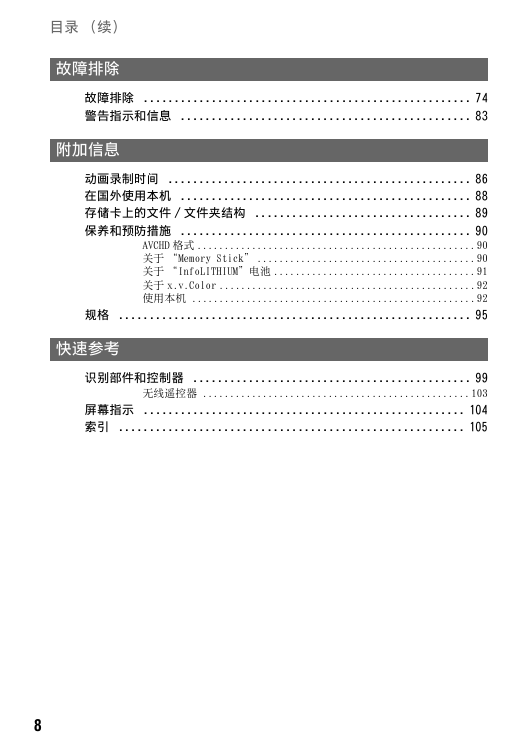

目录（续）故障排除故障排除 ..................................................... 74 警告指示和信息 ............................................... 83 附加信息动画录制时间 ................................................. 86 在国外使用本机 ............................................... 88 存储卡上的文件 / 文件夹结构 ................................... 89 保养和预防措施 ............................................... 90 AVCHD 格式 ................................................... 90 关于 “Memory Stick” ........................................ 90 关于 “InfoLITHIUM”电池 ..................................... 91 关于 x.v.Color ............................................... 92 使用本机 .................................................... 92 规格 ......................................................... 95 快速参考识别部件和控制器 ............................................. 99 无线遥控器 ................................................. 103 屏幕指示 .................................................... 104 索引 ........................................................ 105 8
