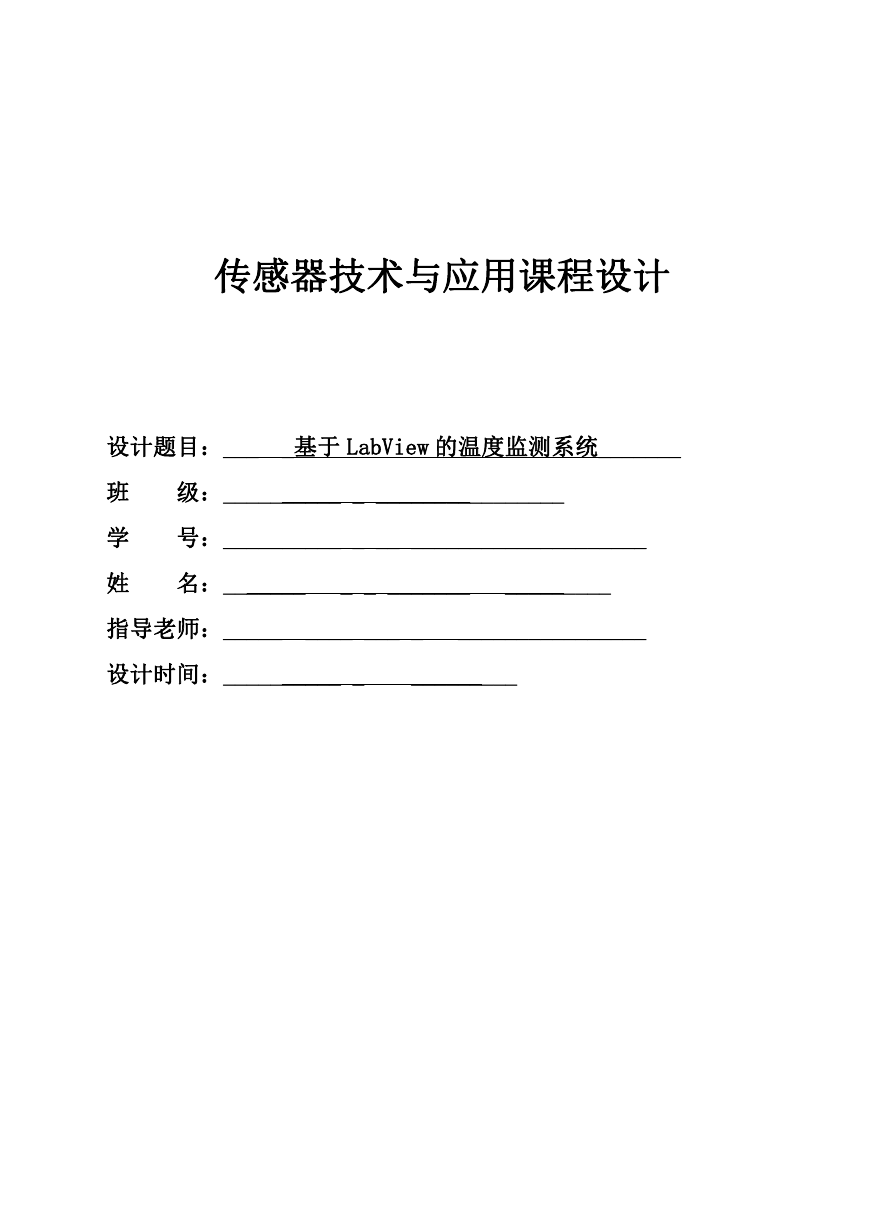

    传感器技术与应用课程设计 设计题目：___ _基于 LabView 的温度监测系统_______ 班 学 姓 级：__________ _ ________________ 号：__________ _ __ ____________________ 名：_______ _ _ _______ _________ 指导老师：_____ ____ ___ _ ________________ 设计时间：__________ _ _________

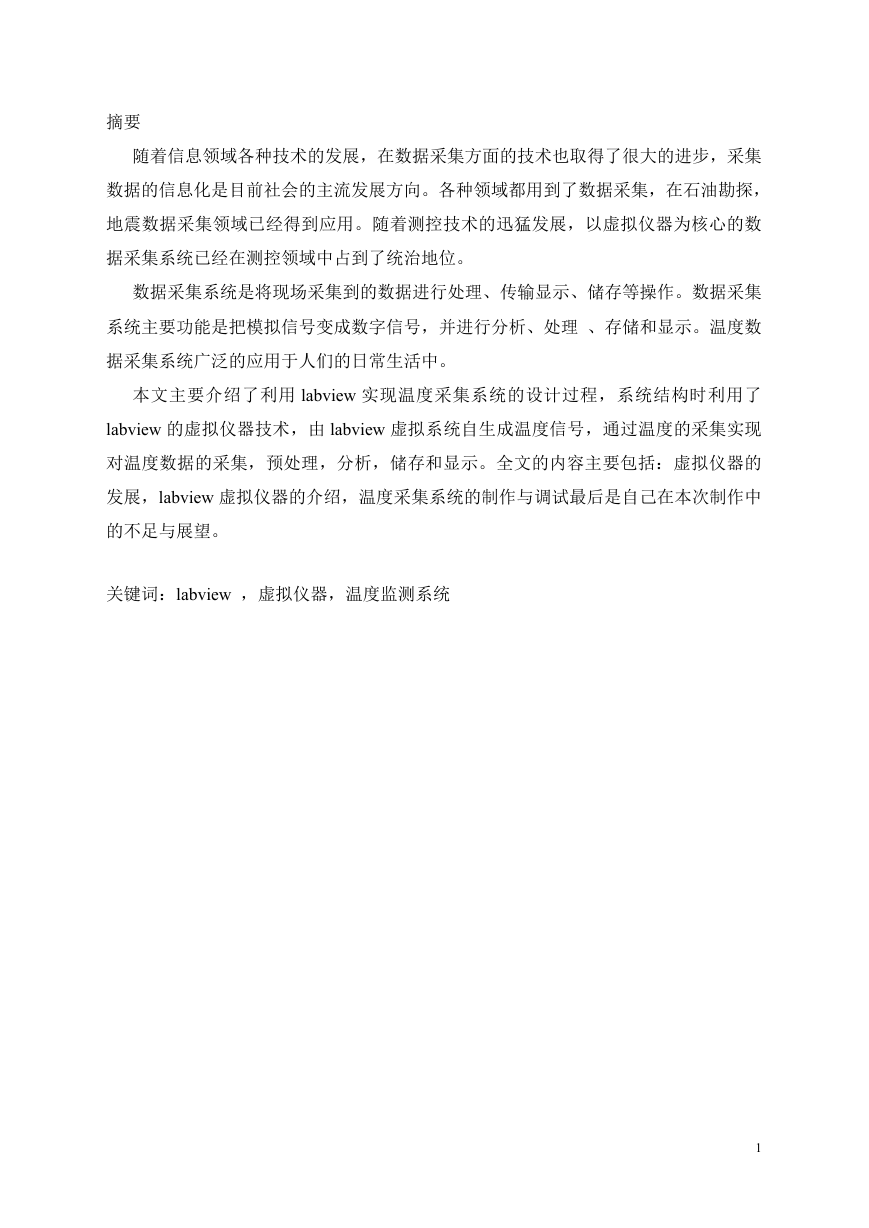

    摘要 随着信息领域各种技术的发展，在数据采集方面的技术也取得了很大的进步，采集 数据的信息化是目前社会的主流发展方向。各种领域都用到了数据采集，在石油勘探， 地震数据采集领域已经得到应用。随着测控技术的迅猛发展，以虚拟仪器为核心的数 据采集系统已经在测控领域中占到了统治地位。 数据采集系统是将现场采集到的数据进行处理、传输显示、储存等操作。数据采集 系统主要功能是把模拟信号变成数字信号，并进行分析、处理 、存储和显示。温度数 据采集系统广泛的应用于人们的日常生活中。 本文主要介绍了利用 labview 实现温度采集系统的设计过程，系统结构时利用了 labview 的虚拟仪器技术，由 labview 虚拟系统自生成温度信号，通过温度的采集实现 对温度数据的采集，预处理，分析，储存和显示。全文的内容主要包括：虚拟仪器的 发展，labview 虚拟仪器的介绍，温度采集系统的制作与调试最后是自己在本次制作中 的不足与展望。 关键词：labview ，虚拟仪器，温度监测系统 1

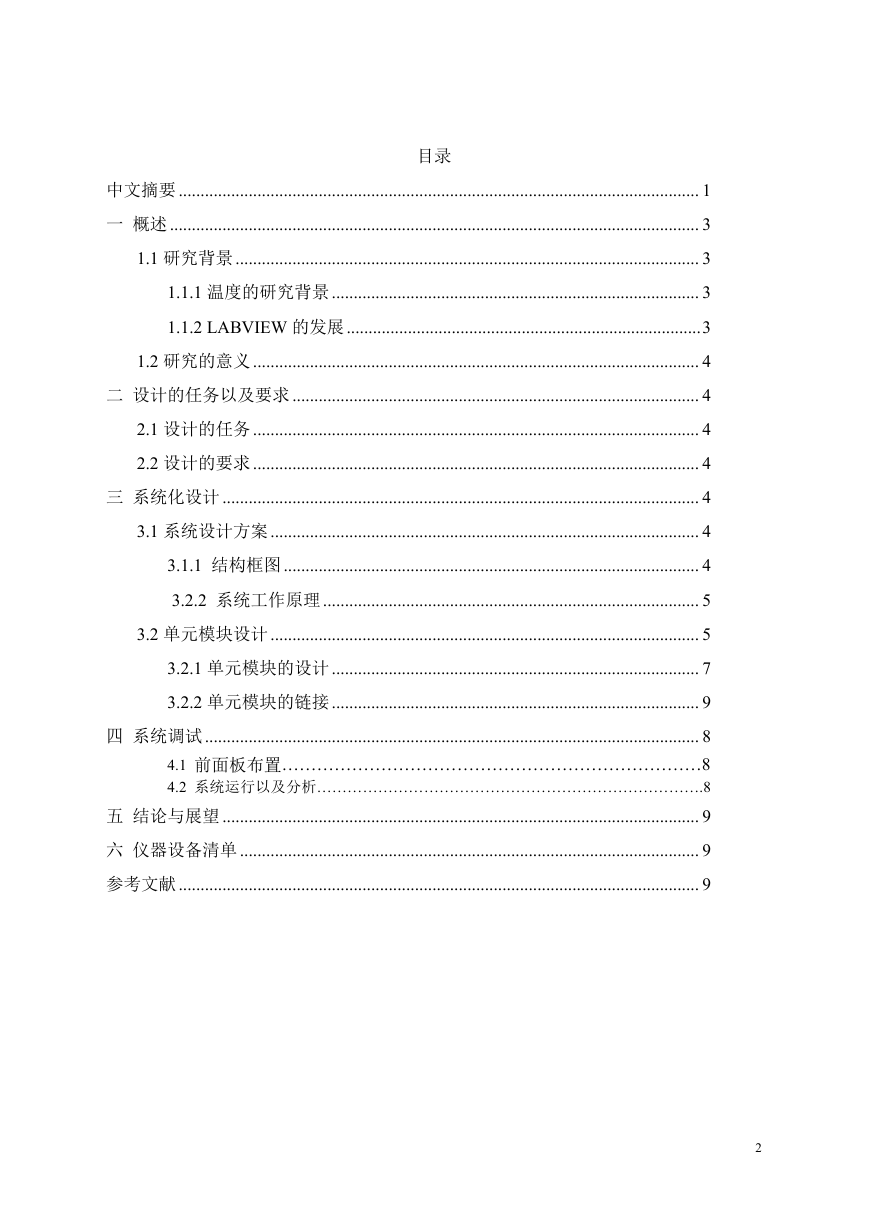

    目录 中文摘要....................................................................................................................... 1 一 概述......................................................................................................................... 3 1.1 研究背景.......................................................................................................... 3 1.1.1 温度的研究背景.................................................................................... 3 1.1.2 LABVIEW 的发展.................................................................................3 1.2 研究的意义...................................................................................................... 4 二 设计的任务以及要求............................................................................................. 4 2.1 设计的任务...................................................................................................... 4 2.2 设计的要求...................................................................................................... 4 三 系统化设计............................................................................................................. 4 3.1 系统设计方案.................................................................................................. 4 3.1.1 结构框图............................................................................................... 4 3.2.2 系统工作原理...................................................................................... 5 3.2 单元模块设计.................................................................................................. 5 3.2.1 单元模块的设计.................................................................................... 7 3.2.2 单元模块的链接.................................................................................... 9 四 系统调试................................................................................................................. 8 4.1 前面板布置………………………………………………………………8 4.2 系统运行以及分析………………………………………………………………….8 五 结论与展望............................................................................................................. 9 六 仪器设备清单......................................................................................................... 9 参考文献....................................................................................................................... 9 2
    一 概述 1.1 研究背景 1.1.1 温度的研究背景 传统靠人工控制的温度、湿度、液位等信号的测压﹑力控系统，外围电路比较复 杂，测量精度较低，分辨力不高，需进行温度校准(非线性校准、温度补偿、传感器标 定等)；且它们的体积较大、使用不够方便，更重要的是参数的设定需要有其它仪表的 参与，外界设备多，成本高，因而越来越适应不了社会的要求。在对多类型、多通道 信号同时进行检测和控制中，传统的测控系统能力有限。如何将计算机与各种设施、 设备结合，简化人工操作并实现自动控制，满足社会的需求，成为一个很迫切的问题。 温度检测是现代检测技术的重要组成部分，在保证产品质量、节约能源和安全生产等 方面起着关键的作用。由单片集成电路构成的温度传感器的种类越来越多，测量的精 度越来越高，响应时间越来越短，因其使用方便、无需变换电路等特点已经得到了广 泛的应用。随着社会的发展、科技的进步以及人们生活水平的逐步提高，各种方便于 生产的自动控制系统开始进入了人们的生活，以单片机为核心的温度采集系统就是其 中之一。同时也标志了自动控制领域成为了数字化时代的一员。它实用性强，功能齐 全，技术先进，使人们相信这是科技进步的成果。温度是工业控制中主要的被控参数 之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作 用。随着电子技术和微型计算机的迅速发展，微机测量和控制技术得到了迅速的发展 和广泛的应用。单片机具有处理能强、运行速度快、功耗低等优点，应用在温度测量 与控制方面，控制简单方便，测量范围广，精度较高。 1.1.2 LABVIEW 的发展 上世纪 80 年代早期，计算机接口变得越来越精细，软件设计的虚拟器界面也越来 越友好，苹果公司的 Macintosh 开发了 G 语言，这些为功能强大的专业虚拟仪器软件 的出现提供了必要基础。不久，NI 为基于计算机的测量和自动化开发出了 LABVIEW 软 件包。 LABVIEW 的功能不断丰富和强大。LABVIEW 用来进来数据采集和控制、数据分析和 数据表达，使工程师和科学家能充分利用 PC 的功能，快速简便地完成自己的工作。经 过多年的不断充实，LABVIEW 成为丰富、强大的实用工具软件包，内部配有 GPIB、VXI、 3

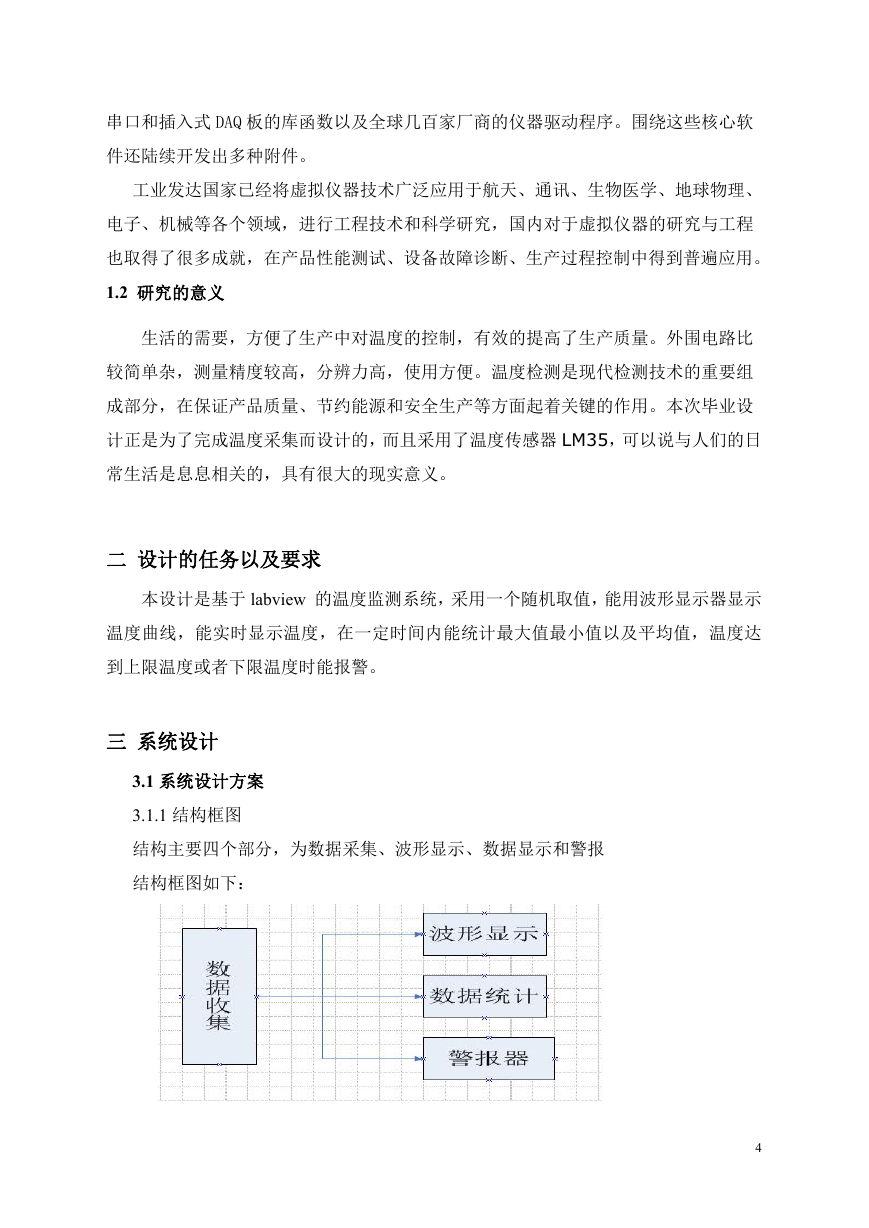

    串口和插入式 DAQ 板的库函数以及全球几百家厂商的仪器驱动程序。围绕这些核心软 件还陆续开发出多种附件。 工业发达国家已经将虚拟仪器技术广泛应用于航天、通讯、生物医学、地球物理、 电子、机械等各个领域，进行工程技术和科学研究，国内对于虚拟仪器的研究与工程 也取得了很多成就，在产品性能测试、设备故障诊断、生产过程控制中得到普遍应用。 1.2 研究的意义 生活的需要，方便了生产中对温度的控制，有效的提高了生产质量。外围电路比 较简单杂，测量精度较高，分辨力高，使用方便。温度检测是现代检测技术的重要组 成部分，在保证产品质量、节约能源和安全生产等方面起着关键的作用。本次毕业设 计正是为了完成温度采集而设计的，而且采用了温度传感器 LM35，可以说与人们的日 常生活是息息相关的，具有很大的现实意义。 二 设计的任务以及要求 本设计是基于 labview 的温度监测系统，采用一个随机取值，能用波形显示器显示 温度曲线，能实时显示温度，在一定时间内能统计最大值最小值以及平均值，温度达 到上限温度或者下限温度时能报警。 三 系统设计 3.1 系统设计方案 3.1.1 结构框图 结构主要四个部分，为数据采集、波形显示、数据显示和警报 结构框图如下： 4

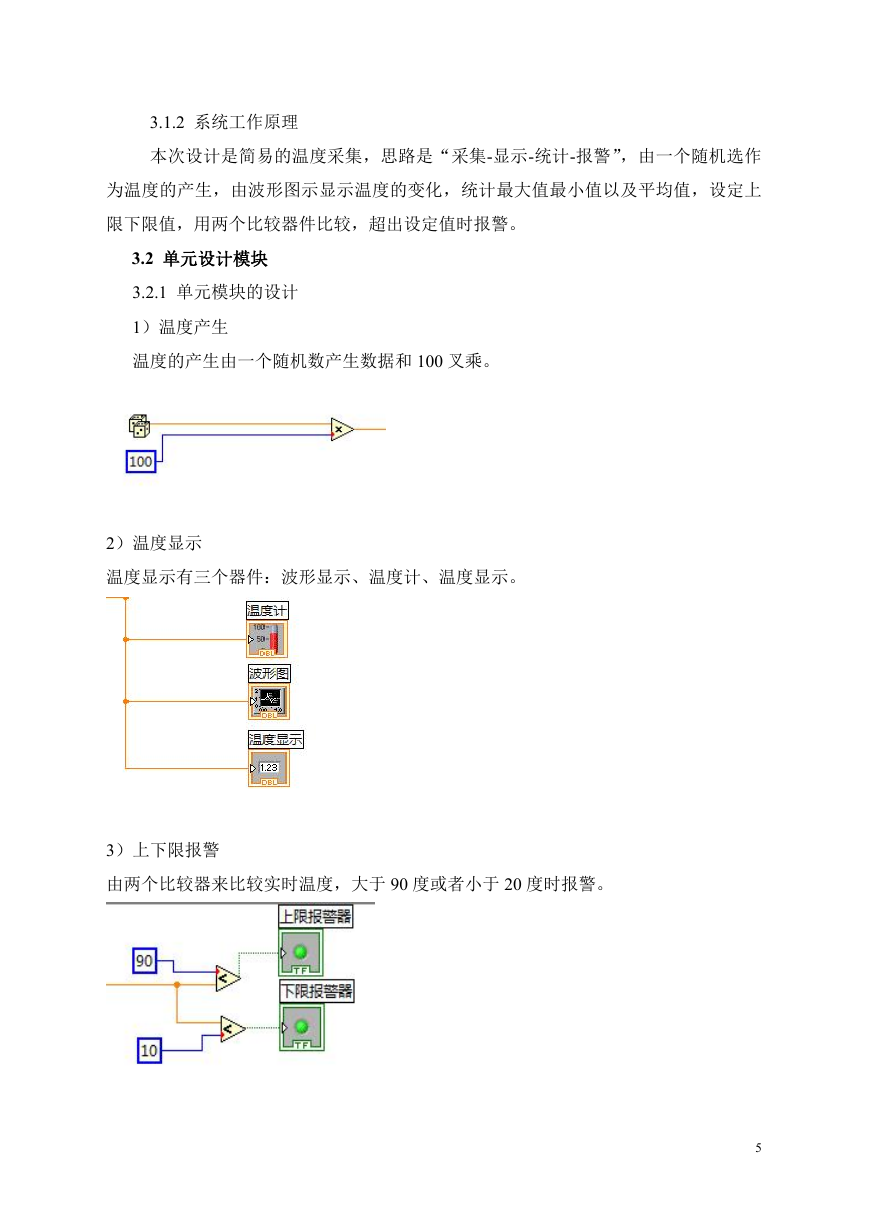

    3.1.2 系统工作原理 本次设计是简易的温度采集，思路是“采集-显示-统计-报警”，由一个随机选作 为温度的产生，由波形图示显示温度的变化，统计最大值最小值以及平均值，设定上 限下限值，用两个比较器件比较，超出设定值时报警。 3.2 单元设计模块 3.2.1 单元模块的设计 1）温度产生 温度的产生由一个随机数产生数据和 100 叉乘。 2）温度显示 温度显示有三个器件：波形显示、温度计、温度显示。 3）上下限报警 由两个比较器来比较实时温度，大于 90 度或者小于 20 度时报警。 5

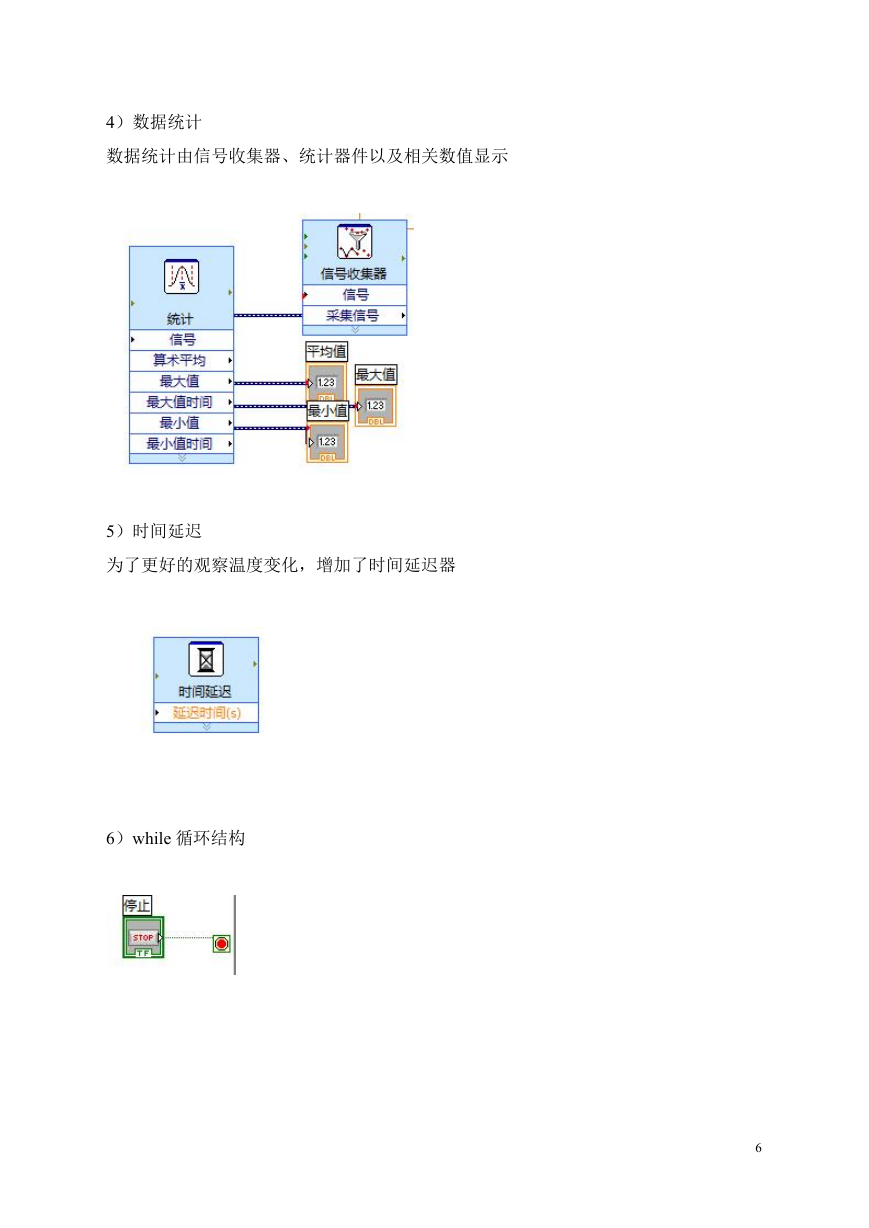

    4）数据统计 数据统计由信号收集器、统计器件以及相关数值显示 5）时间延迟 为了更好的观察温度变化，增加了时间延迟器 6）while 循环结构 6
    3.2.2 单元模块的链接 7
