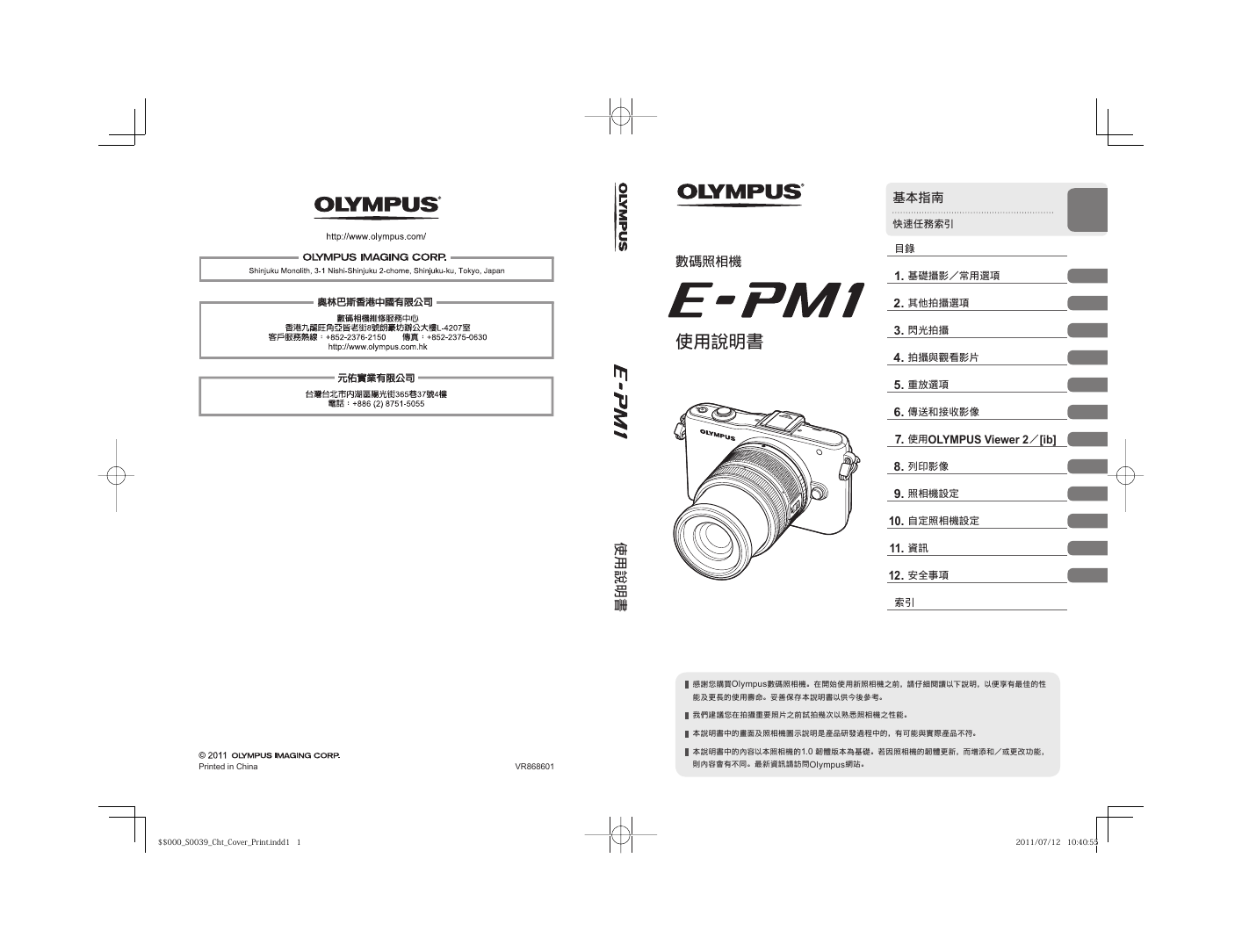

數碼照相機使⽤說明書使⽤說明書基本指南快速任務索引⽬錄 1. 基礎攝影／常⽤選項 2. 其他拍攝選項 3. 閃光拍攝 4. 拍攝與觀看影⽚ 5. 重放選項 6. 傳送和接收影像 7. 使⽤OLYMPUS Viewer 2／[ib] 8. 列印影像 9. 照相機設定 10. ⾃定照相機設定 11. 資訊 12. 安全事項索引 Printed in China VR868601 感謝您購買Olympus數碼照相機。在開始使⽤新照相機之前，請仔細閱讀以下說明，以便享有最佳的性能及更⾧的使⽤壽命。妥善保存本說明書以供今後參考。我們建議您在拍攝重要照⽚之前試拍幾次以熟悉照相機之性能。本說明書中的畫⾯及照相機圖⽰說明是產品研發過程中的，有可能與實際產品不符。本說明書中的內容以本照相機的1.0 韌體版本為基礎。若因照相機的韌體更新，⽽增添和／或更改功能，則內容會有不同。最新資訊請訪問Olympus網站。 $$000_S0039_Cht_Cover_Print.indd1 1 $$000_S0039_Cht_Cover_Print.indd1 1 2011/07/12 10:40:55 2011/07/12 10:40:55

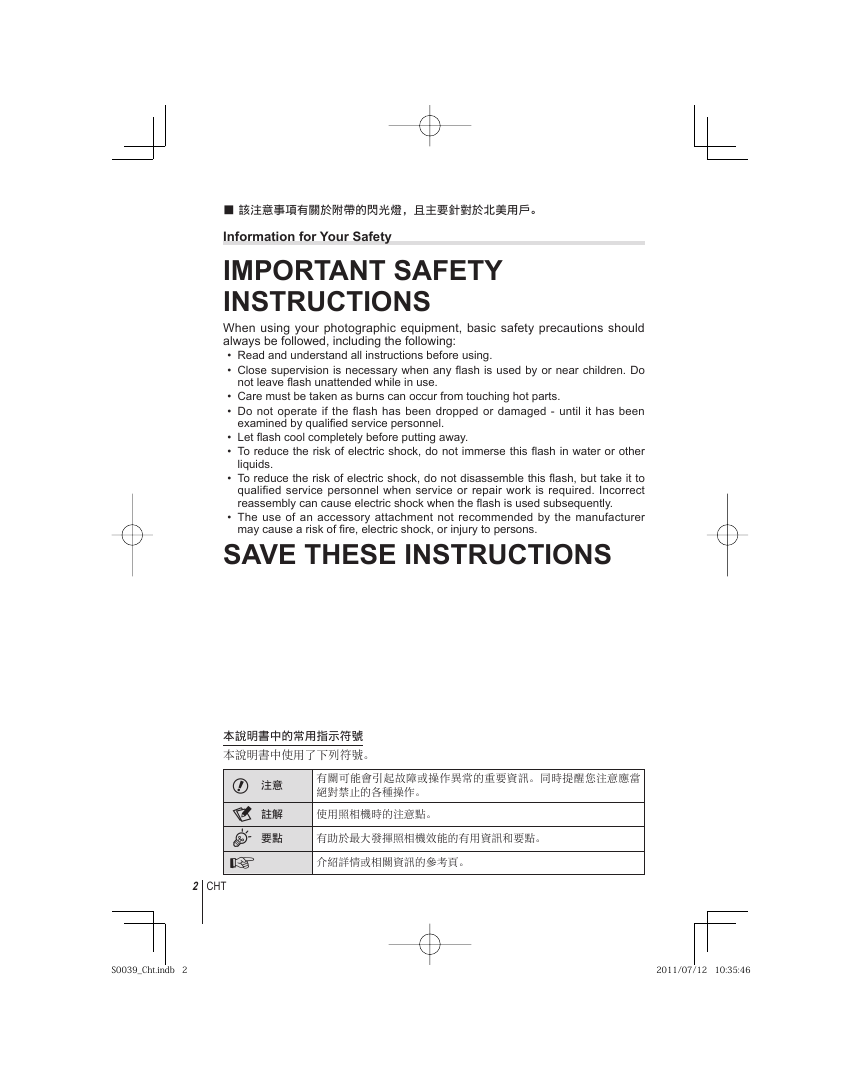

■ 該注意事項有關於附帶的閃光燈，且主要針對於北美⽤⼾。 Information for Your Safety IMPORTANT SAFETY INSTRUCTIONS When using your photographic equipment, basic safety precautions should always be followed, including the following: • • Read and understand all instructions before using. Close supervision is necessary when any ﬂ ash is used by or near children. Do not leave ﬂ ash unattended while in use. Care must be taken as burns can occur from touching hot parts. Do not operate if the flash has been dropped or damaged - until it has been examined by qualiﬁ ed service personnel. Let ﬂ ash cool completely before putting away. To reduce the risk of electric shock, do not immerse this ﬂ ash in water or other liquids. To reduce the risk of electric shock, do not disassemble this ﬂ ash, but take it to qualified service personnel when service or repair work is required. Incorrect reassembly can cause electric shock when the ﬂ ash is used subsequently. The use of an accessory attachment not recommended by the manufacturer may cause a risk of ﬁ re, electric shock, or injury to persons. • • • • • • SAVE THESE INSTRUCTIONS 本說明書中的常⽤指⽰符號本說明書中使⽤了下列符號。 # 注意 $ 註解 % 要點 g 2 CHT 有關可能會引起故障或操作異常的重要資訊。同時提醒您注意應當絕對禁⽌的各種操作。使⽤照相機時的注意點。有助於最⼤發揮照相機效能的有⽤資訊和要點。介紹詳情或相關資訊的參考⾴。 S0039_Cht.indb 2 S0039_Cht.indb 2 2011/07/12 10:35:46 2011/07/12 10:35:46

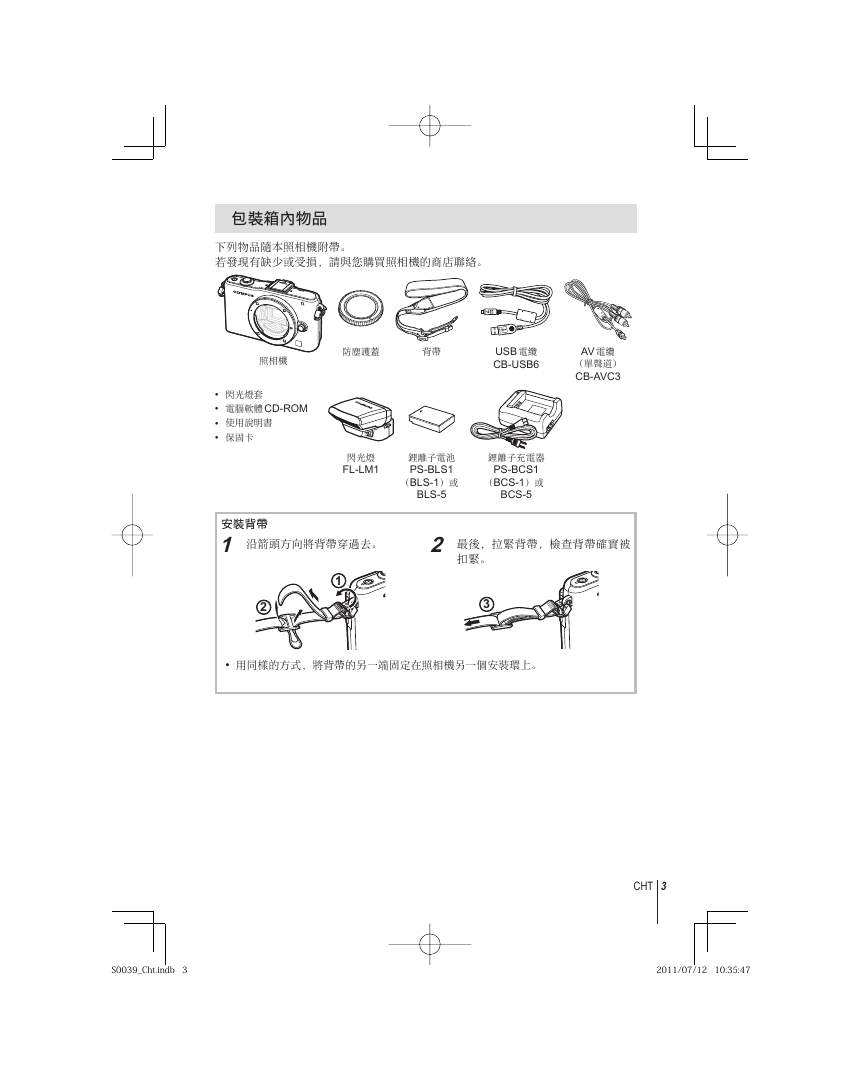

包裝箱內物品下列物品隨本照相機附帶。若發現有缺少或受損，請與您購買照相機的商店聯絡。照相機防塵護蓋背帶 USB 電纜 CB-USB6 AV 電纜（單聲道） CB-AVC3 • • • • 閃光燈套電腦軟體CD-ROM 使⽤說明書保固卡閃光燈 FL-LM1 鋰離⼦電池 PS-BLS1 （BLS-1）或 BLS-5 鋰離⼦充電器 PS-BCS1 （BCS-1）或 BCS-5 安裝背帶 1 沿箭頭⽅向將背帶穿過去。 2 最後，拉緊背帶，檢查背帶確實被扣緊。 1 2 3 • ⽤同樣的⽅式，將背帶的另⼀端固定在照相機另⼀個安裝環上。 S0039_Cht.indb 3 S0039_Cht.indb 3 2011/07/12 10:35:47 2011/07/12 10:35:47 CHT 3

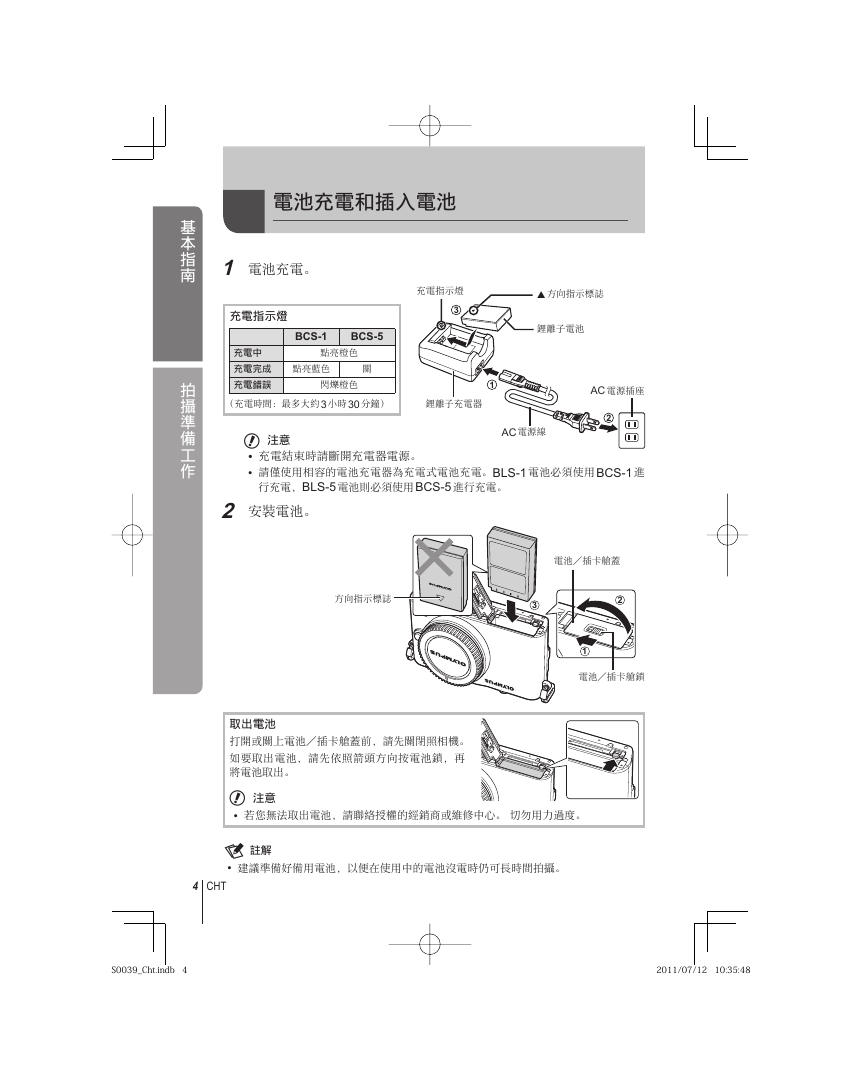

電池充電和插⼊電池基本指南拍攝準備⼯作 1 電池充電。充電指⽰燈 BCS-1 BCS-5 充電中點亮橙⾊充電完成點亮藍⾊關充電錯誤閃爍橙⾊ # 注意 • • 2 安裝電池。充電指⽰燈 3 ⽅向指⽰標誌鋰離⼦電池（充電時間：最多⼤約3 ⼩時30 分鐘）鋰離⼦充電器 1 AC 電源線 AC 電源插座 2 充電結束時請斷開充電器電源。請僅使⽤相容的電池充電器為充電式電池充電。BLS-1 電池必須使⽤BCS-1 進⾏充電，BLS-5 電池則必須使⽤BCS-5 進⾏充電。⽅向指⽰標誌電池／插卡艙蓋 3 2 1 電池／插卡艙鎖取出電池打開或關上電池／插卡艙蓋前，請先關閉照相機。如要取出電池，請先依照箭頭⽅向按電池鎖，再將電池取出。 # 注意 • 若您無法取出電池，請聯絡授權的經銷商或維修中⼼。切勿⽤⼒過度。 $ 註解 • 建議準備好備⽤電池，以便在使⽤中的電池沒電時仍可⾧時間拍攝。 4 CHT S0039_Cht.indb 4 S0039_Cht.indb 4 2011/07/12 10:35:48 2011/07/12 10:35:48

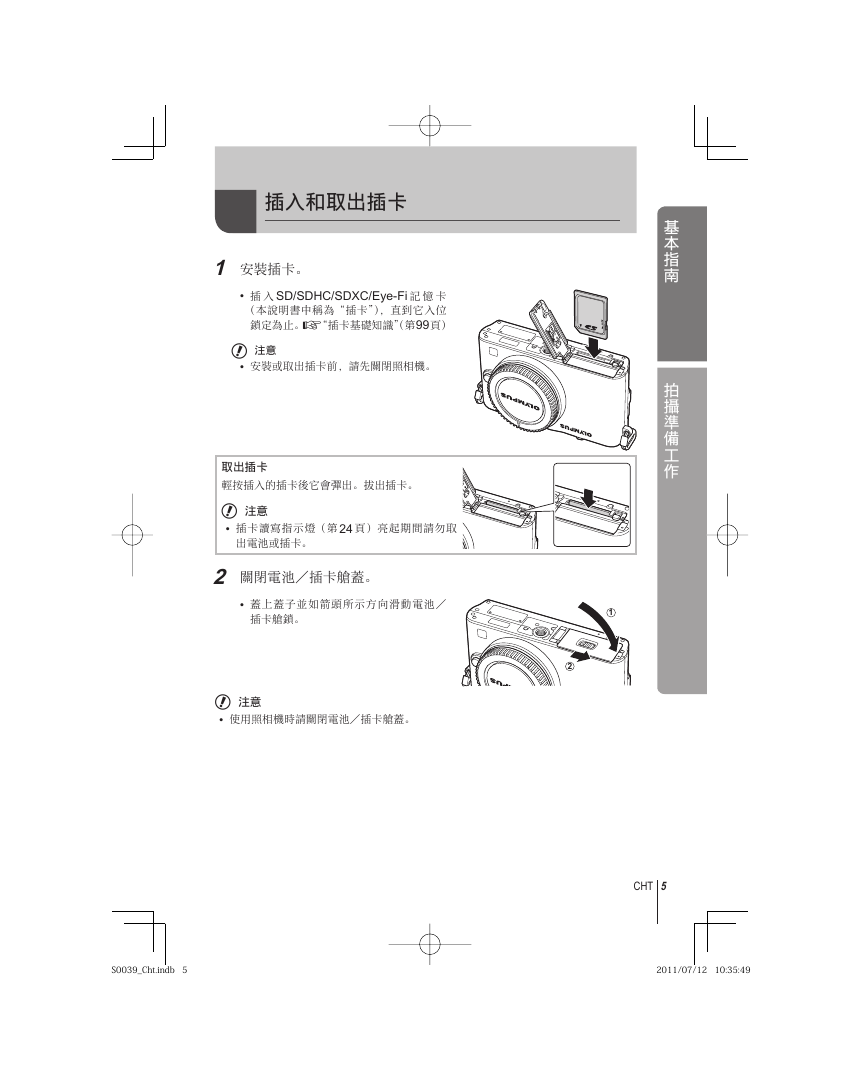

插⼊和取出插卡 1 安裝插卡。 • 插⼊ SD/SDHC/SDXC/Eye-Fi 記憶卡（本說明書中稱為“插卡”），直到它⼊位鎖定為⽌。g“插卡基礎知識”（第99⾴） # 注意 • 安裝或取出插卡前，請先關閉照相機。取出插卡輕按插⼊的插卡後它會彈出。拔出插卡。 # 注意 • 插卡讀寫指⽰燈（第24 ⾴）亮起期間請勿取出電池或插卡。 2 關閉電池／插卡艙蓋。 • 蓋上蓋⼦並如箭頭所⽰⽅向滑動電池／插卡艙鎖。 # 注意 • 使⽤照相機時請關閉電池／插卡艙蓋。基本指南拍攝準備⼯作 1 2 CHT 5 S0039_Cht.indb 5 S0039_Cht.indb 5 2011/07/12 10:35:49 2011/07/12 10:35:49

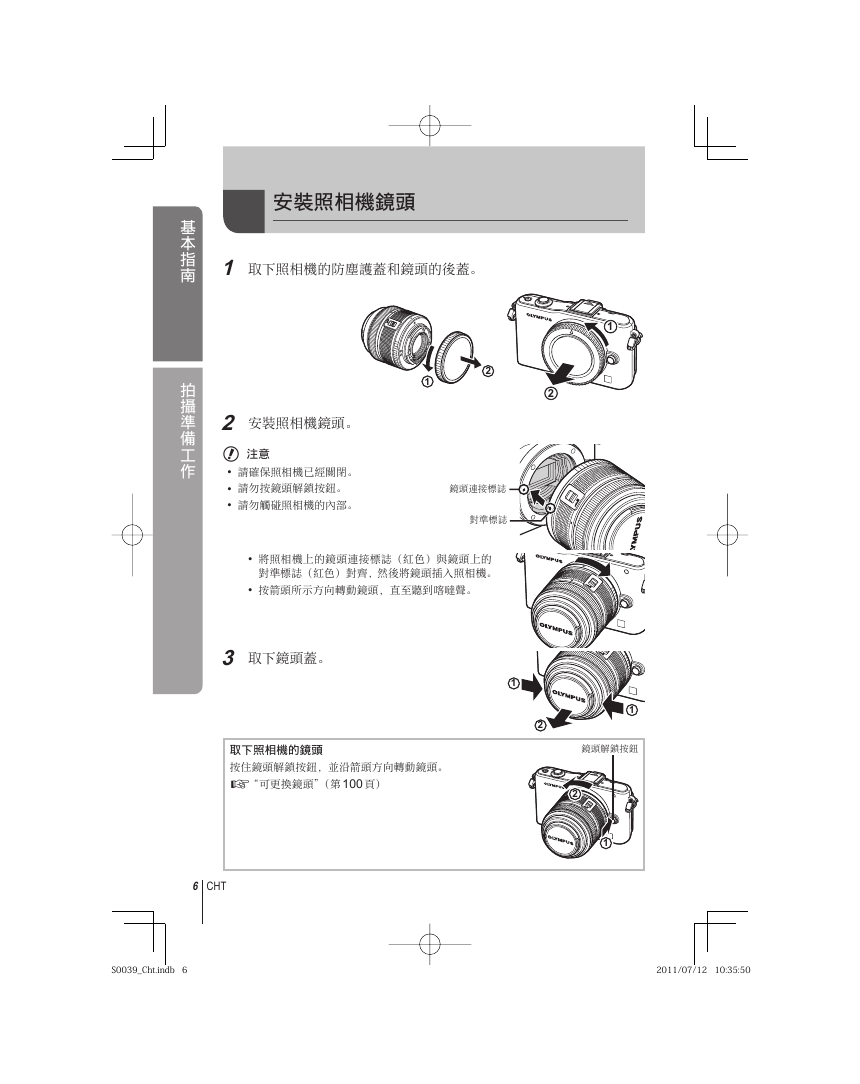

基本指南拍攝準備⼯作安裝照相機鏡頭 1 取下照相機的防塵護蓋和鏡頭的後蓋。 1 2 1 2 鏡頭連接標誌對準標誌 2 安裝照相機鏡頭。 # 注意 • • • 請確保照相機已經關閉。請勿按鏡頭解鎖按鈕。請勿觸碰照相機的內部。 • • 將照相機上的鏡頭連接標誌（紅⾊）與鏡頭上的對準標誌（紅⾊）對⿑，然後將鏡頭插⼊照相機。按箭頭所⽰⽅向轉動鏡頭，直⾄聽到喀噠聲。 3 取下鏡頭蓋。取下照相機的鏡頭按住鏡頭解鎖按鈕，並沿箭頭⽅向轉動鏡頭。 g“可更換鏡頭”（第100 ⾴） 1 2 1 鏡頭解鎖按鈕 2 1 6 CHT S0039_Cht.indb 6 S0039_Cht.indb 6 2011/07/12 10:35:50 2011/07/12 10:35:50

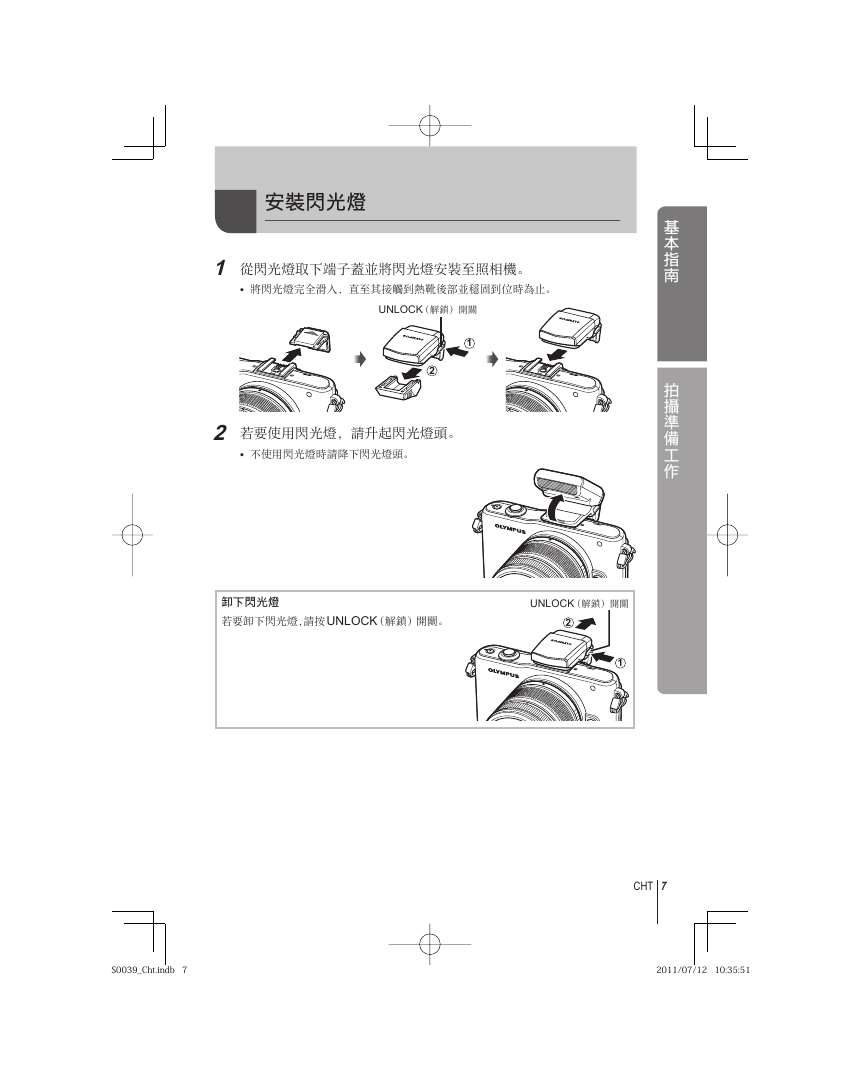

安裝閃光燈 1 從閃光燈取下端⼦蓋並將閃光燈安裝⾄照相機。 • 將閃光燈完全滑⼊，直⾄其接觸到熱靴後部並穩固到位時為⽌。 UNLOCK（解鎖）開關 1 2 2 若要使⽤閃光燈，請升起閃光燈頭。 • 不使⽤閃光燈時請降下閃光燈頭。基本指南拍攝準備⼯作卸下閃光燈若要卸下閃光燈，請按UNLOCK（解鎖）開關。 UNLOCK（解鎖）開關 2 1 CHT 7 S0039_Cht.indb 7 S0039_Cht.indb 7 2011/07/12 10:35:51 2011/07/12 10:35:51

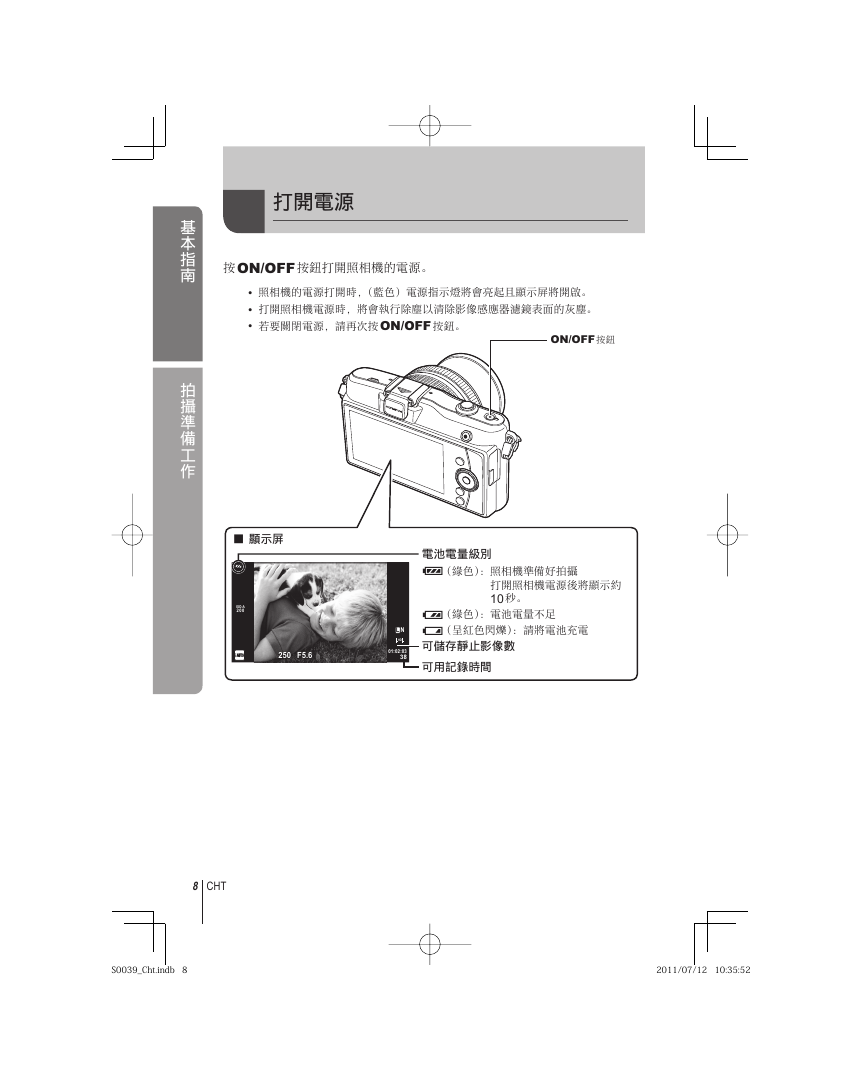

打開電源按ON/OFF 按鈕打開照相機的電源。 • • • 照相機的電源打開時，（藍⾊）電源指⽰燈將會亮起且顯⽰屏將開啟。打開照相機電源時，將會執⾏除塵以清除影像感應器濾鏡表⾯的灰塵。若要關閉電源，請再次按ON/OFF 按鈕。 ON/OFF 按鈕基本指南拍攝準備⼯作 ■ 顯⽰屏 ISO-A 200 250250 F5.6 電池電量級別 7（綠⾊）：照相機準備好拍攝打開照相機電源後將顯⽰約 10 秒。 L N HD 01:02:03 01:02:03 3838 8（綠⾊）：電池電量不⾜ 9（呈紅⾊閃爍）：請將電池充電可儲存靜⽌影像數可⽤記錄時間 8 CHT S0039_Cht.indb 8 S0039_Cht.indb 8 2011/07/12 10:35:52 2011/07/12 10:35:52
