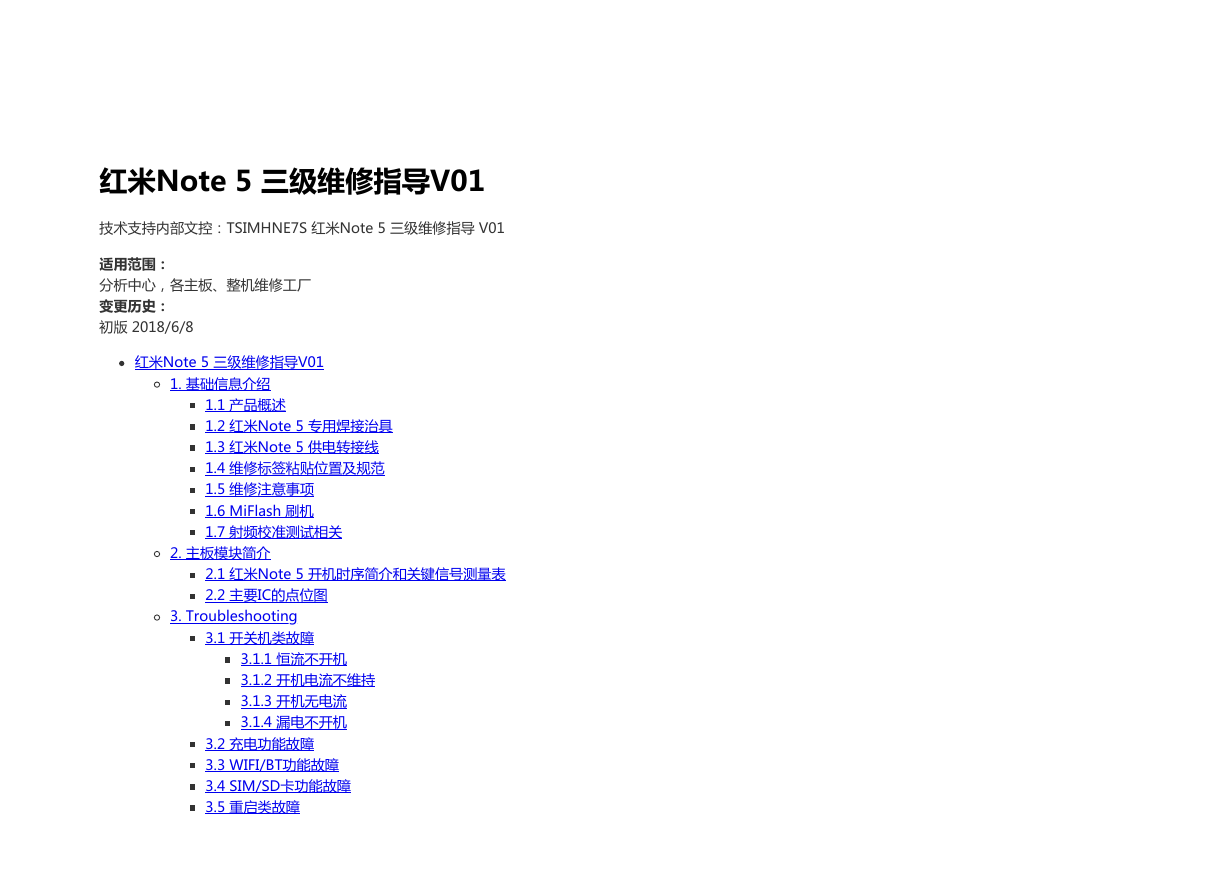

    红米Note 5 三级维修指导V01 技术支持内部文控：TSIMHNE7S 红米Note 5 三级维修指导 V01 适用范围： 分析中心，各主板、整机维修工厂 变更历史： 初版 2018/6/8 红米Note 5 三级维修指导V01 1. 基础信息介绍 1.1 产品概述 1.2 红米Note 5 专用焊接治具 1.3 红米Note 5 供电转接线 1.4 维修标签粘贴位置及规范 1.5 维修注意事项 1.6 MiFlash 刷机 1.7 射频校准测试相关 2. 主板模块简介 2.1 红米Note 5 开机时序简介和关键信号测量表 2.2 主要IC的点位图 3. Troubleshooting 3.1 开关机类故障 3.1.1 恒流不开机 3.1.2 开机电流不维持 3.1.3 开机无电流 3.1.4 漏电不开机 3.2 充电功能故障 3.3 WIFI/BT功能故障 3.4 SIM/SD卡功能故障 3.5 重启类故障

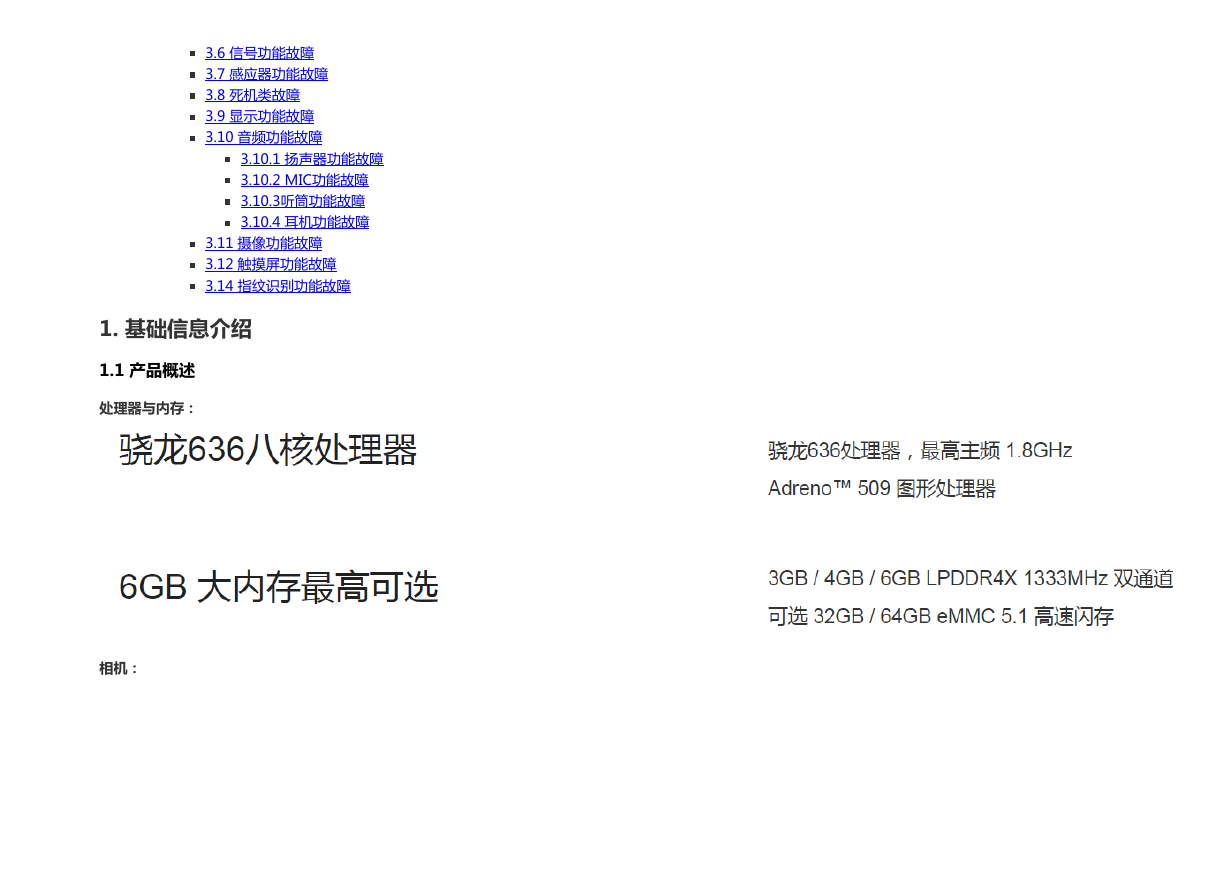

    3.6 信号功能故障 3.7 感应器功能故障 3.8 死机类故障 3.9 显示功能故障 3.10 音频功能故障 3.10.1 扬声器功能故障 3.10.2 MIC功能故障 3.10.3听筒功能故障 3.10.4 耳机功能故障 3.11 摄像功能故障 3.12 触摸屏功能故障 3.14 指纹识别功能故障 1. 基础信息介绍 1.1 产品概述 处理器与内存： 相机：

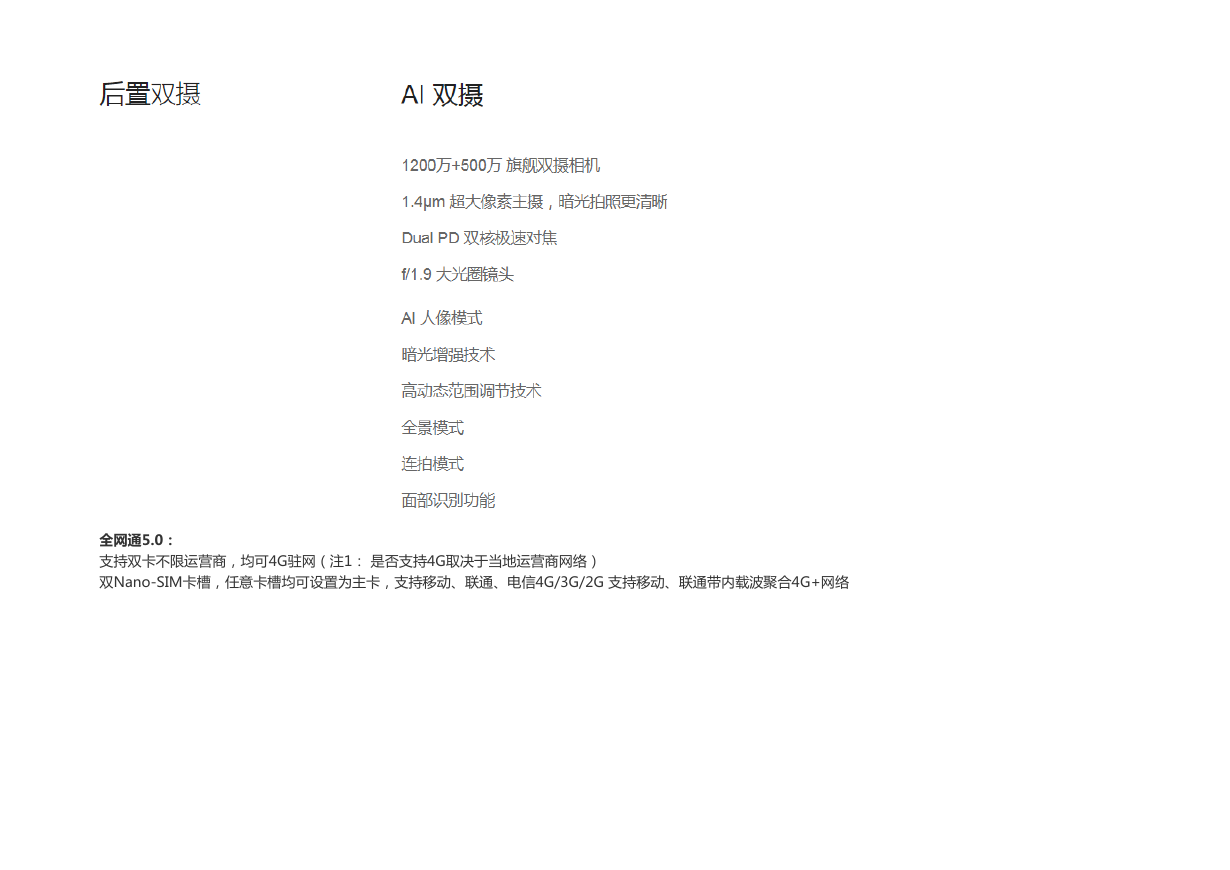

    全网通5.0： 支持双卡不限运营商，均可4G驻网（注1： 是否支持4G取决于当地运营商网络） 双Nano-SIM卡槽，任意卡槽均可设置为主卡，支持移动、联通、电信4G/3G/2G 支持移动、联通带内载波聚合4G+网络
    支持双卡VoLTE高清语音（注2： 受限于运营商网络和业务部署，当前仅支持中国移动VoLTE业务，后续可通过软件升级支持其他运营商VoLTE需求） 1.2 红米Note 5 专用焊接治具

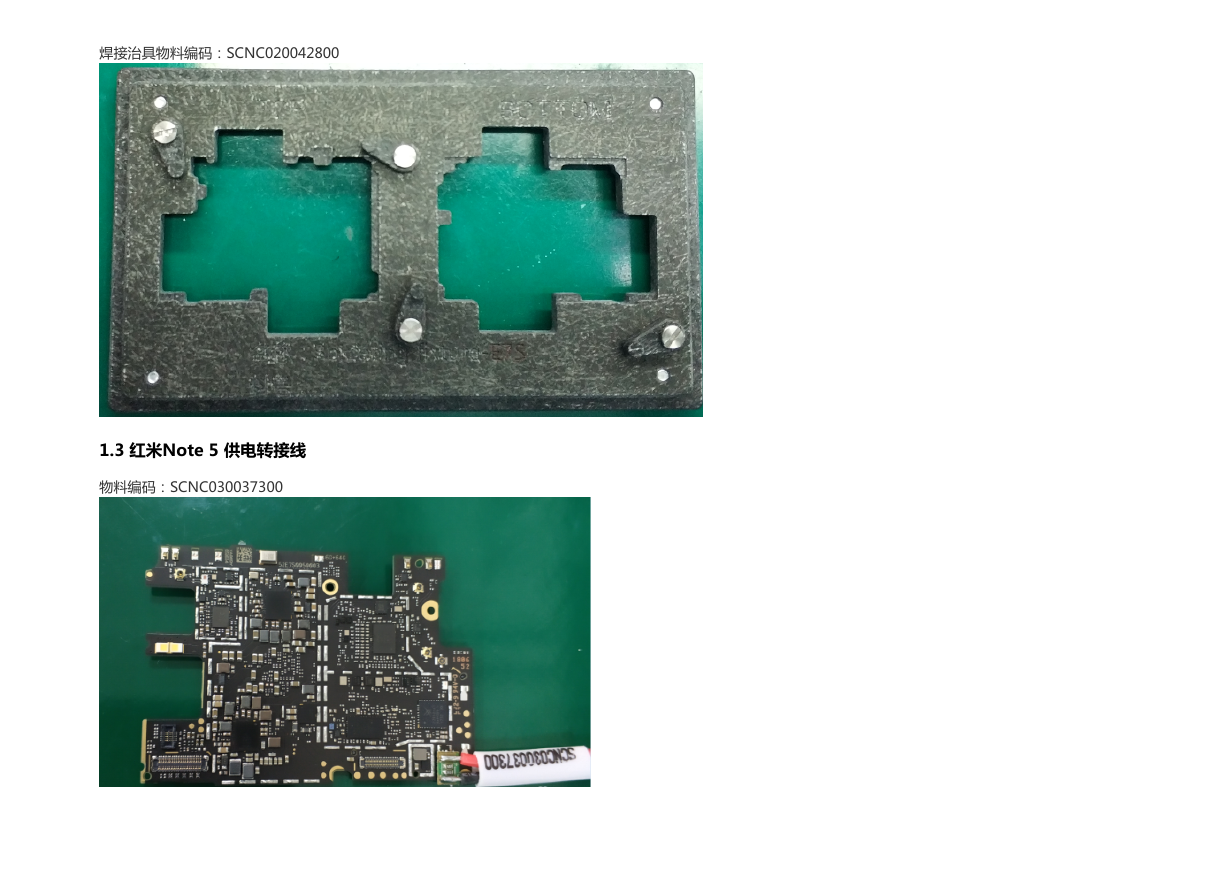

    焊接治具物料编码：SCNC020042800 1.3 红米Note 5 供电转接线 物料编码：SCNC030037300

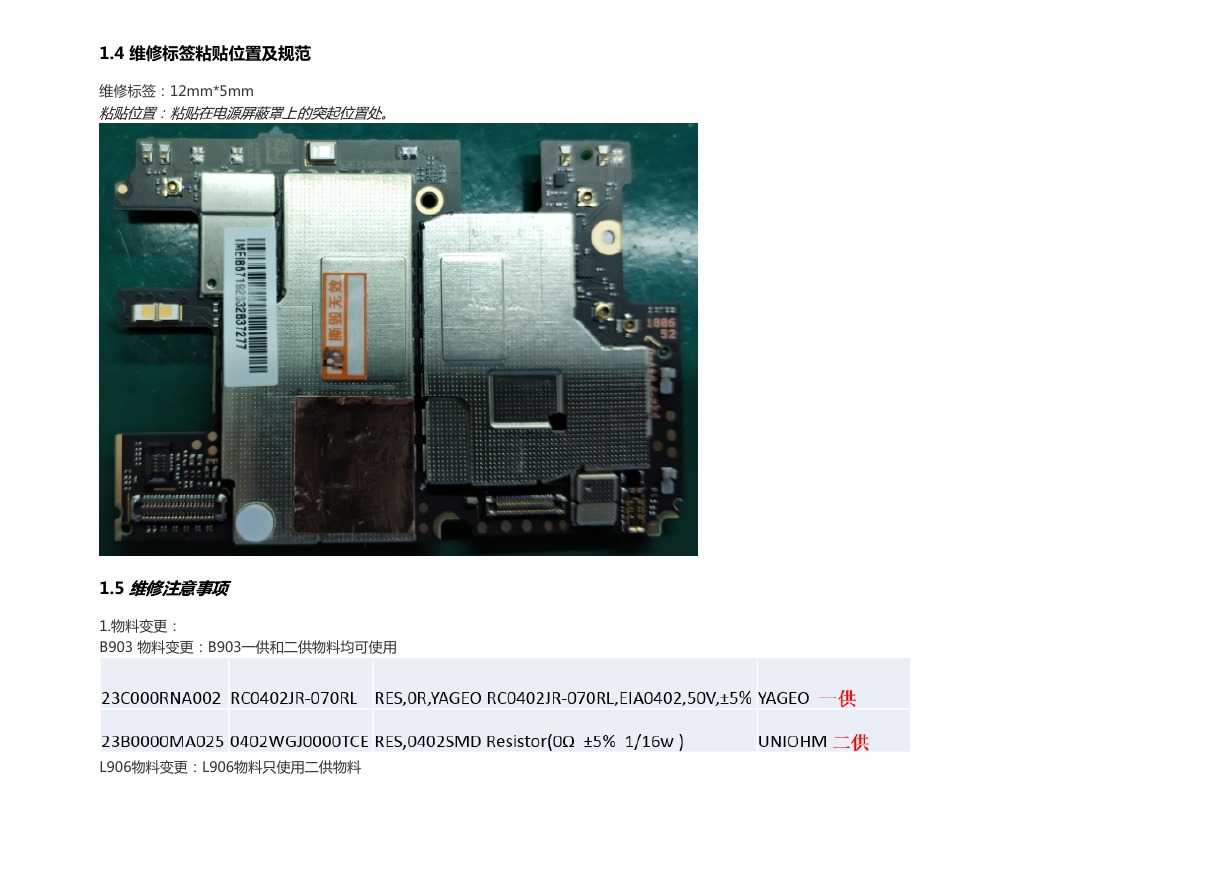

    1.4 维修标签粘贴位置及规范 维修标签：12mm*5mm 1.5 1.物料变更： B903 物料变更：B903一供和二供物料均可使用 L906物料变更：L906物料只使用二供物料 粘 贴 位 置 ： 粘 贴 在 电 源 屏 蔽 罩 上 的 突 起 位 置 处 。 维 修 注 意 事 项

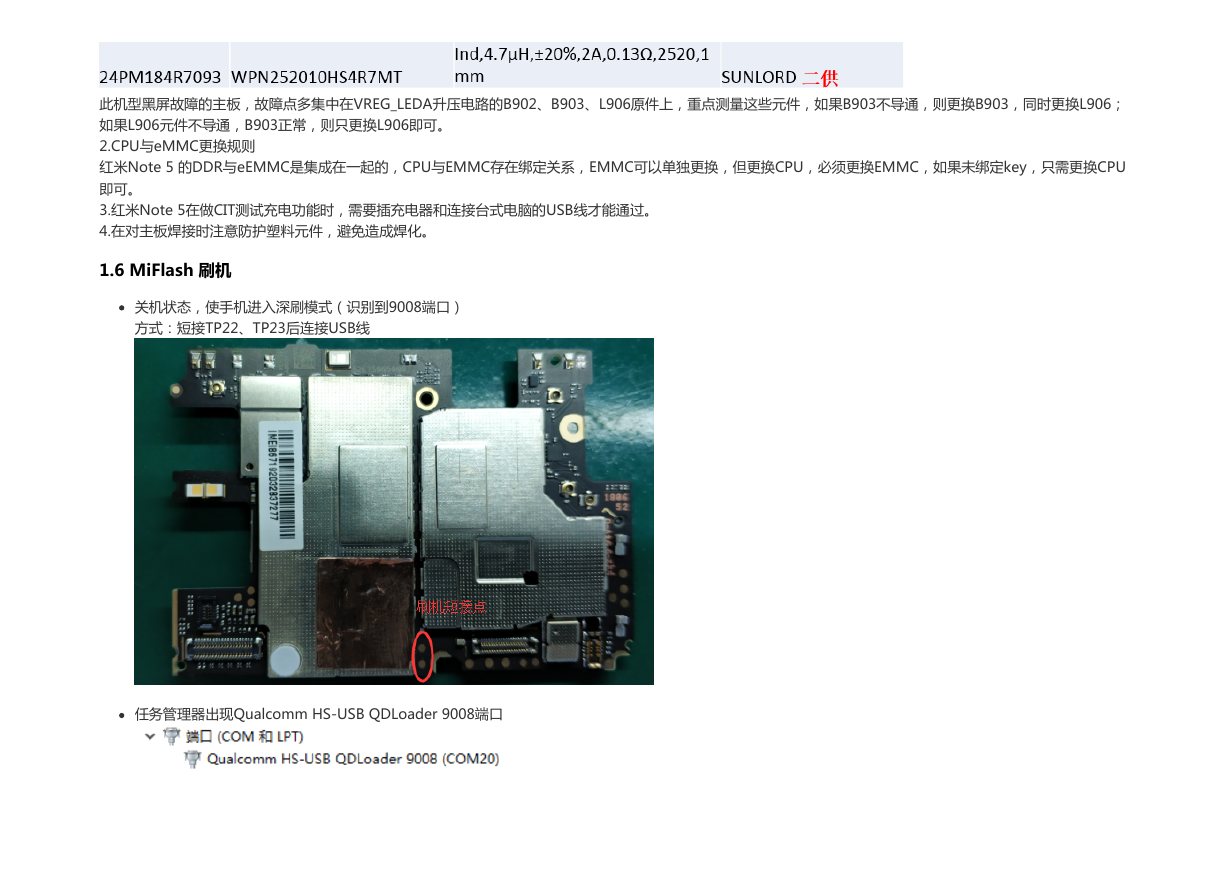

    此机型黑屏故障的主板，故障点多集中在VREG_LEDA升压电路的B902、B903、L906原件上，重点测量这些元件，如果B903不导通，则更换B903，同时更换L906； 如果L906元件不导通，B903正常，则只更换L906即可。 2.CPU与eMMC更换规则 红米Note 5 的DDR与eEMMC是集成在一起的，CPU与EMMC存在绑定关系，EMMC可以单独更换，但更换CPU，必须更换EMMC，如果未绑定key，只需更换CPU 即可。 3.红米Note 5在做CIT测试充电功能时，需要插充电器和连接台式电脑的USB线才能通过。 4.在对主板焊接时注意防护塑料元件，避免造成焊化。 1.6 MiFlash 刷机 关机状态，使手机进入深刷模式（识别到9008端口） 方式：短接TP22、TP23后连接USB线 任务管理器出现Qualcomm HS-USB QDLoader 9008端口

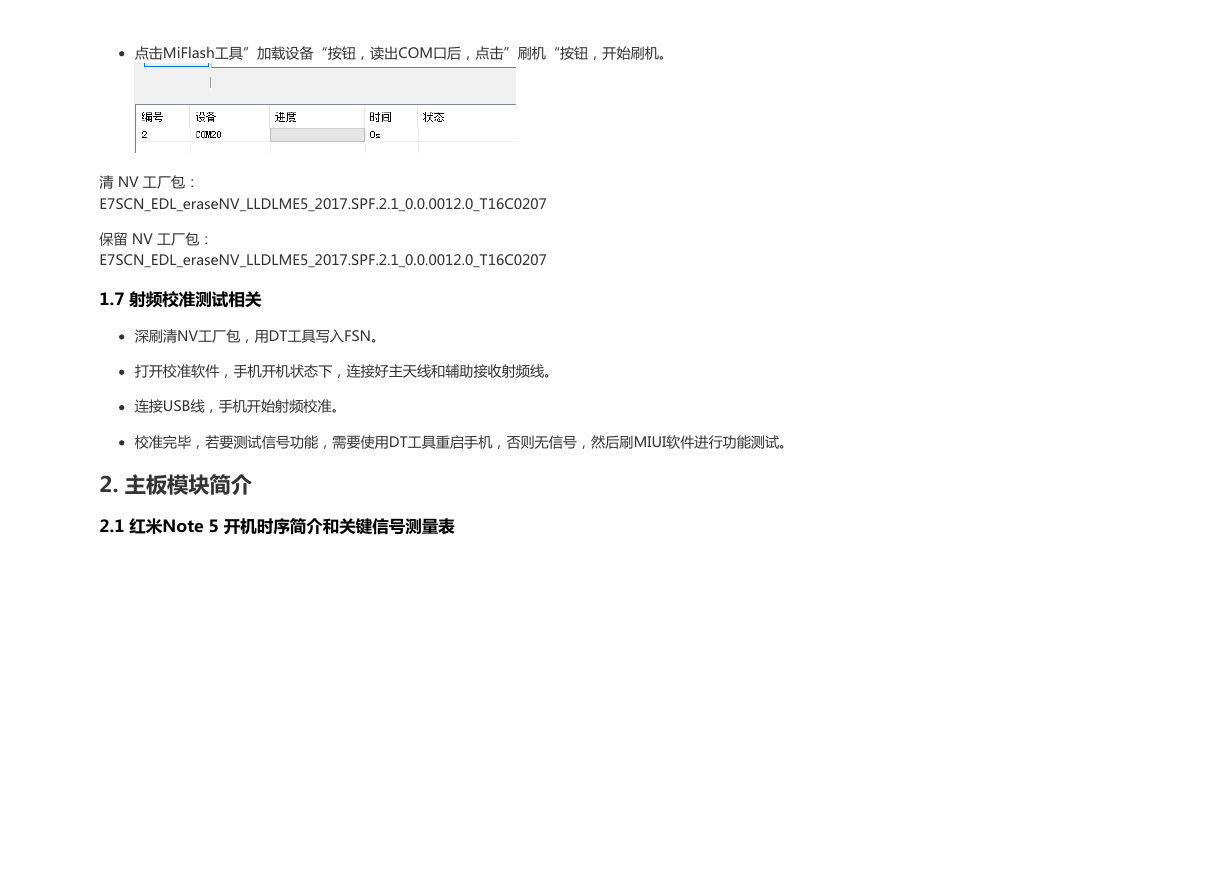

    点击MiFlash工具”加载设备“按钮，读出COM口后，点击”刷机“按钮，开始刷机。 清 NV 工厂包： E7SCN_EDL_eraseNV_LLDLME5_2017.SPF.2.1_0.0.0012.0_T16C0207 保留 NV 工厂包： E7SCN_EDL_eraseNV_LLDLME5_2017.SPF.2.1_0.0.0012.0_T16C0207 1.7 射频校准测试相关 深刷清NV工厂包，用DT工具写入FSN。 打开校准软件，手机开机状态下，连接好主天线和辅助接收射频线。 连接USB线，手机开始射频校准。 校准完毕，若要测试信号功能，需要使用DT工具重启手机，否则无信号，然后刷MIUI软件进行功能测试。 2. 主板模块简介 2.1 红米Note 5 开机时序简介和关键信号测量表
