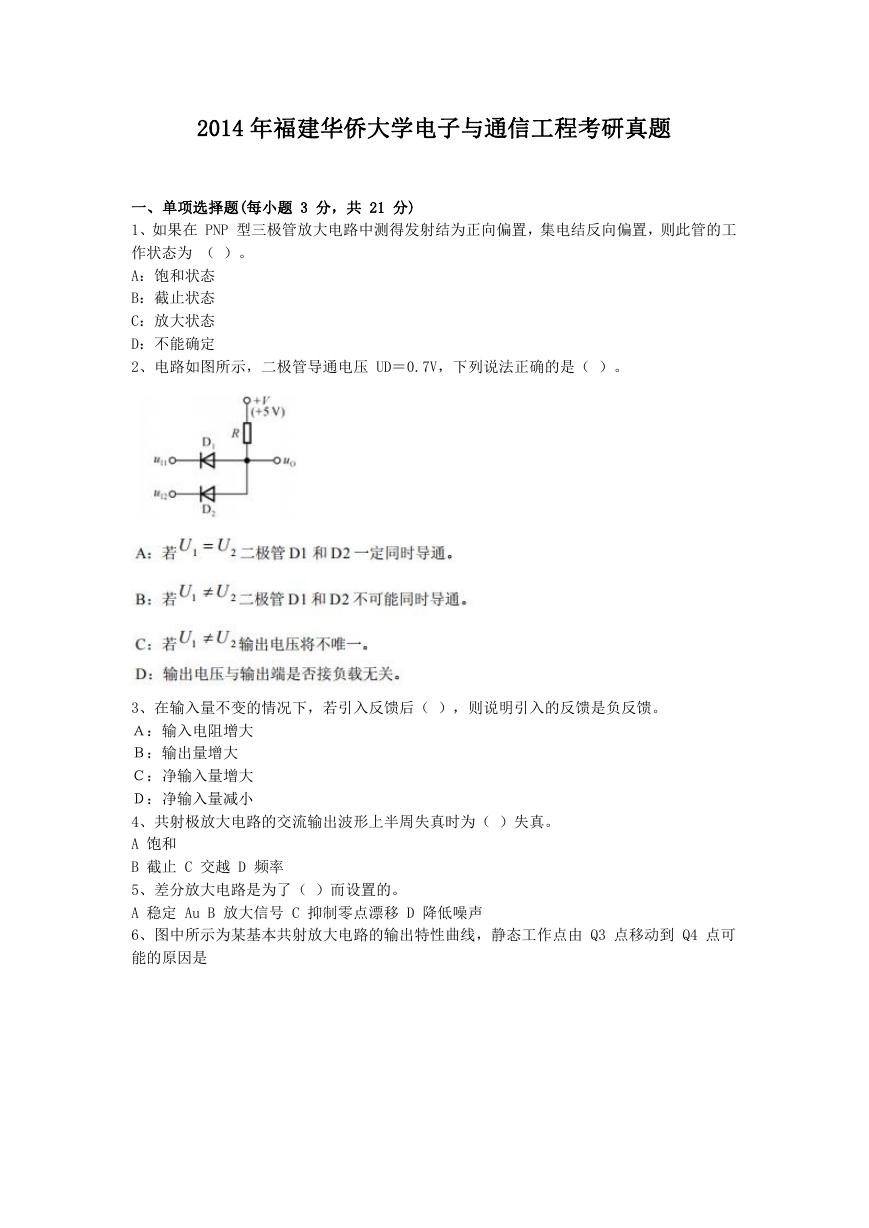

2014 年福建华侨大学电子与通信工程考研真题
一、单项选择题(每小题 3 分,共 21 分)
1、如果在 PNP 型三极管放大电路中测得发射结为正向偏置,集电结反向偏置,则此管的工
作状态为 ( )。
A:饱和状态
B:截止状态
C:放大状态
D:不能确定
2、电路如图所示,二极管导通电压 UD=0.7V,下列说法正确的是( )。
3、在输入量不变的情况下,若引入反馈后( ),则说明引入的反馈是负反馈。
A:输入电阻增大
B:输出量增大
C:净输入量增大
D:净输入量减小
4、共射极放大电路的交流输出波形上半周失真时为( )失真。
A 饱和
B 截止 C 交越 D 频率
5、差分放大电路是为了( )而设置的。
A 稳定 Au B 放大信号 C 抑制零点漂移 D 降低噪声

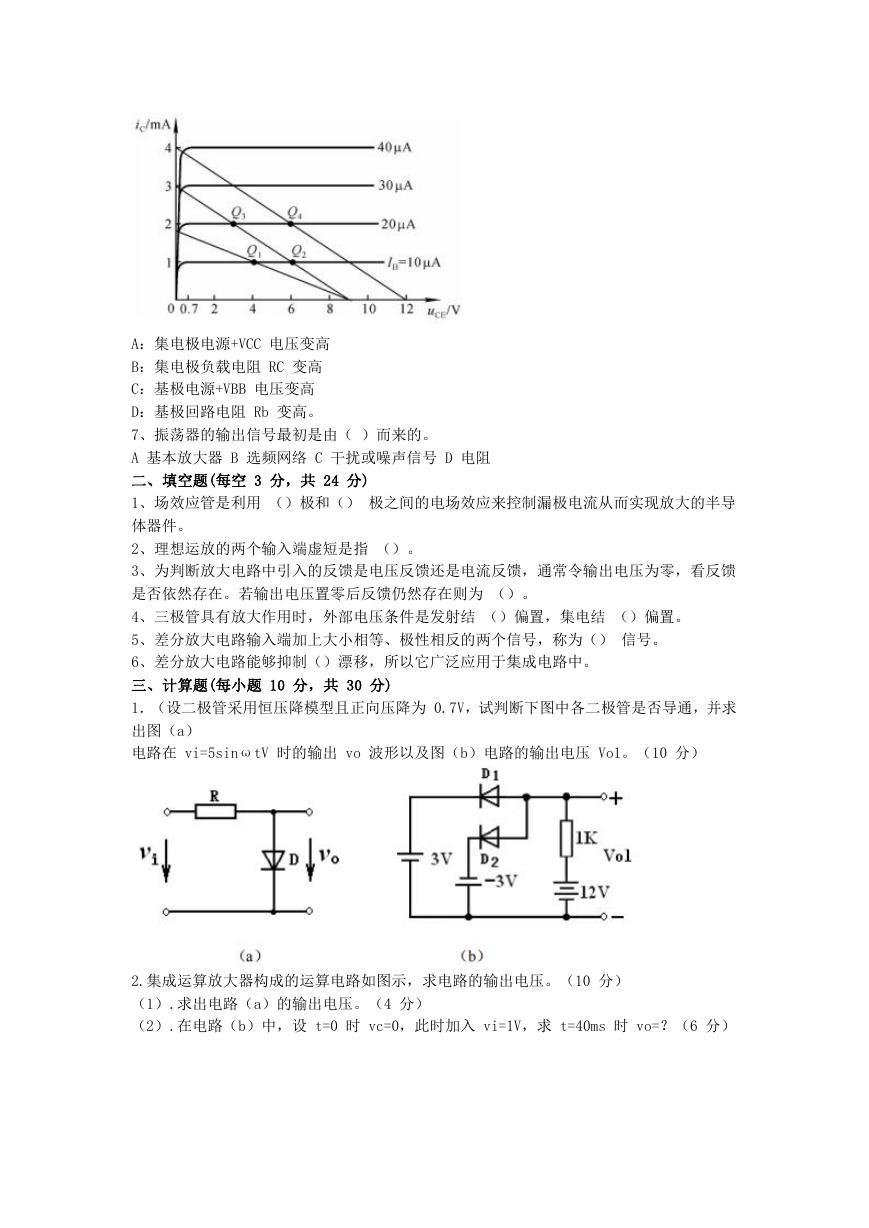

6、图中所示为某基本共射放大电路的输出特性曲线,静态工作点由 Q3 点移动到 Q4 点可
能的原因是
A:集电极电源+VCC 电压变高
B:集电极负载电阻 RC 变高
C:基极电源+VBB 电压变高
D:基极回路电阻 Rb 变高。
7、振荡器的输出信号最初是由( )而来的。
A 基本放大器 B 选频网络 C 干扰或噪声信号 D 电阻
二、填空题(每空 3 分,共 24 分)
1、场效应管是利用 ()极和() 极之间的电场效应来控制漏极电流从而实现放大的半导
体器件。
2、理想运放的两个输入端虚短是指 ()。
3、为判断放大电路中引入的反馈是电压反馈还是电流反馈,通常令输出电压为零,看反馈
是否依然存在。若输出电压置零后反馈仍然存在则为 ()。
4、三极管具有放大作用时,外部电压条件是发射结 ()偏置,集电结 ()偏置。
5、差分放大电路输入端加上大小相等、极性相反的两个信号,称为() 信号。
6、差分放大电路能够抑制()漂移,所以它广泛应用于集成电路中。
三、计算题(每小题 10 分,共 30 分)
1.(设二极管采用恒压降模型且正向压降为 0.7V,试判断下图中各二极管是否导通,并求
出图(a)
电路在 vi=5sinωtV 时的输出 vo 波形以及图(b)电路的输出电压 Vo1。(10 分)

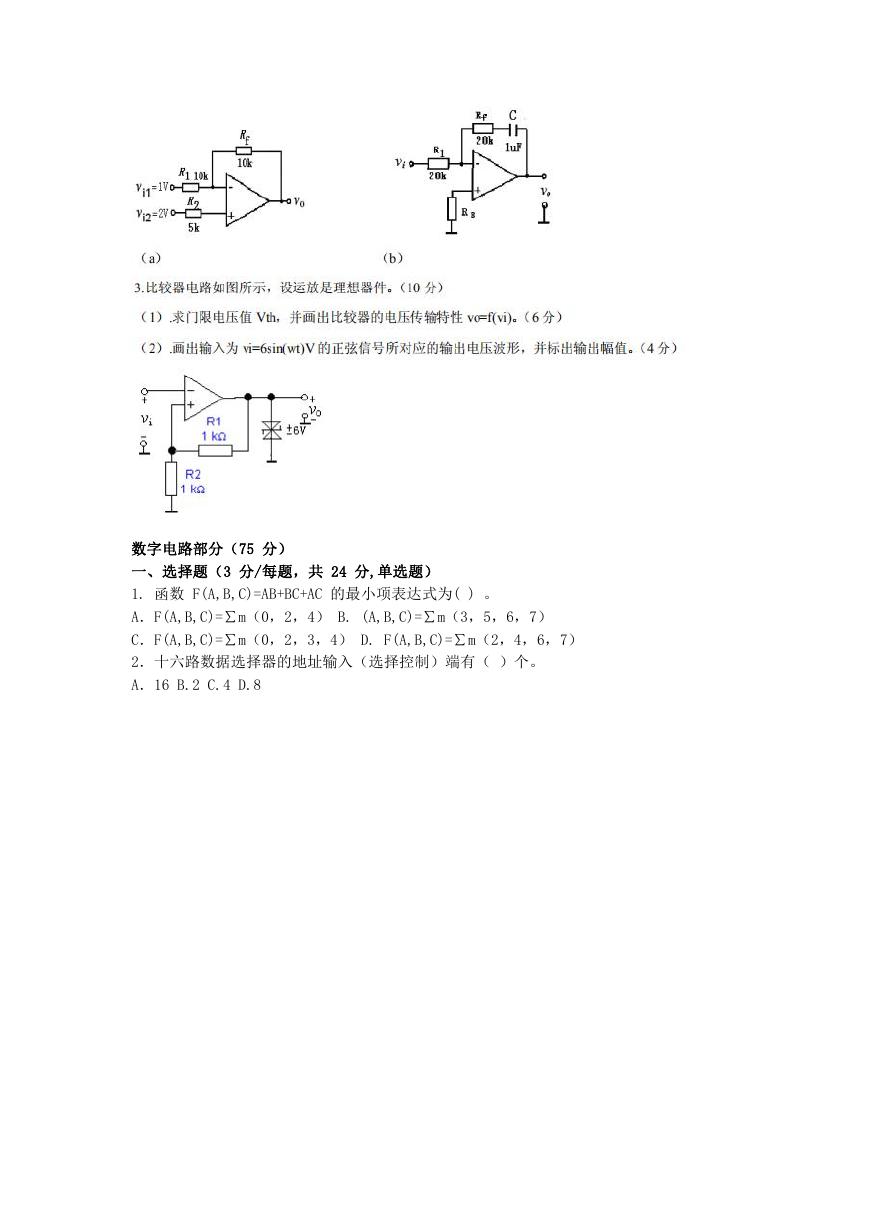

2.集成运算放大器构成的运算电路如图示,求电路的输出电压。(10 分)
(1).求出电路(a)的输出电压。(4 分)
(2).在电路(b)中,设 t=0 时 vc=0,此时加入 vi=1V,求 t=40ms 时 vo=?(6 分)
数字电路部分(75 分)
一、选择题(3 分/每题,共 24 分,单选题)
1. 函数 F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A.F(A,B,C)=∑m(0,2,4) B. (A,B,C)=∑m(3,5,6,7)
C.F(A,B,C)=∑m(0,2,3,4) D. F(A,B,C)=∑m(2,4,6,7)
2.十六路数据选择器的地址输入(选择控制)端有( )个。
A.16 B.2 C.4 D.8
7.函数 F=AB+BC,使 F=1 的输入 ABC 组合为( )
A.ABC=000 B.ABC=010 C.ABC=101 D.ABC=110
8.四个触发器组成的环行计数器最多有( )个有效状态。
A.4 B. 6 C. 8 D. 16
二、填空题(3 分/每空,共 21 分)
1.TTL 与非门多余的输入端应接( )。
4.将一个包含有 32768 个基本存储单元的存储电路设计 16 位为一个字节的 ROM。该 ROM
有 ( )根地址线,有( )根数据读出线。
5. 两片中规模集成电路 10 进制计数器串联后,最大计数容量为( )位。
6.N 个触发器组成的计数器最多可以组成( )进制的计数器。
三、综合题(3 题共 30 分)

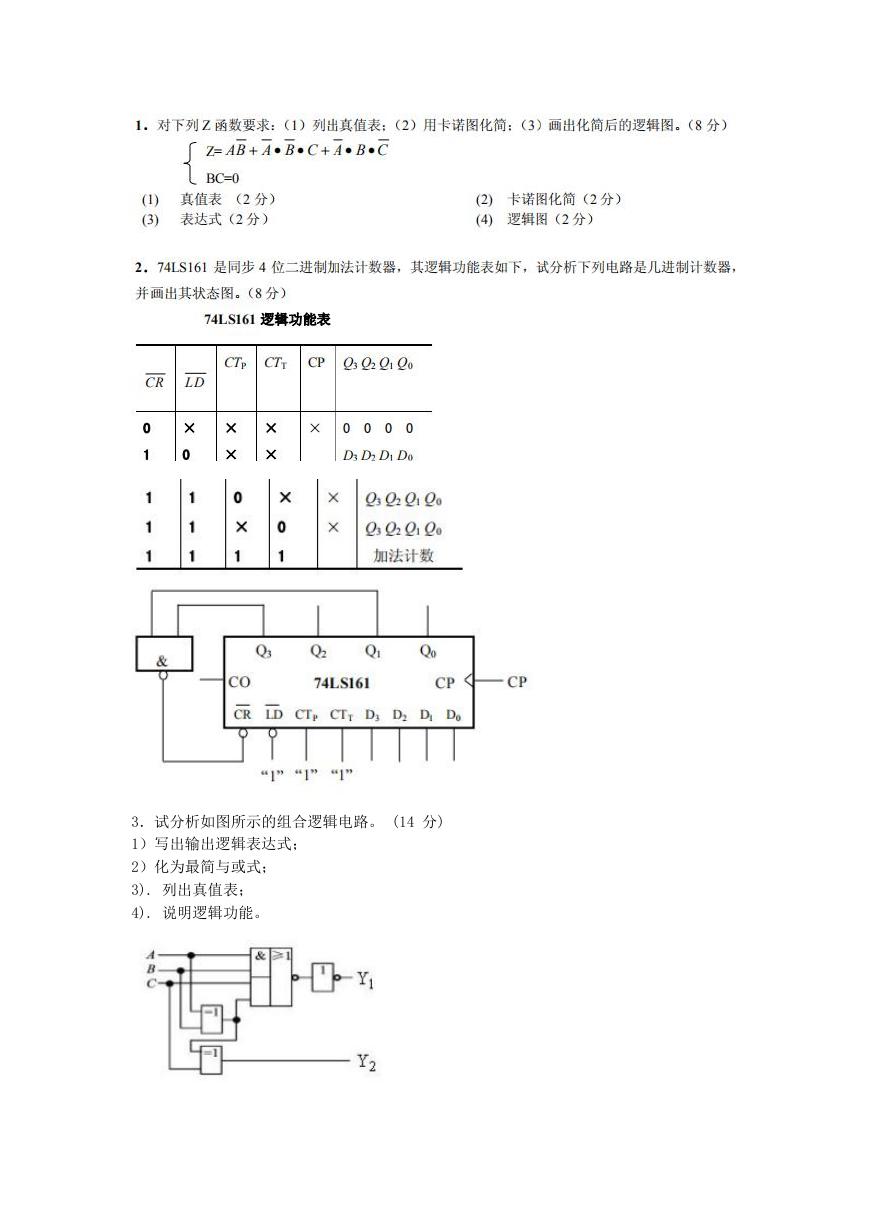

1.对下列 Z 函数要求:(1)列出真值表;(2)用卡诺图化简;(3)画出化简后的逻辑
图。(8 分)
3.试分析如图所示的组合逻辑电路。 (14 分)
1)写出输出逻辑表达式;
2)化为最简与或式;
3). 列出真值表;
4). 说明逻辑功能。
