    智能交通系统概要设计说明书

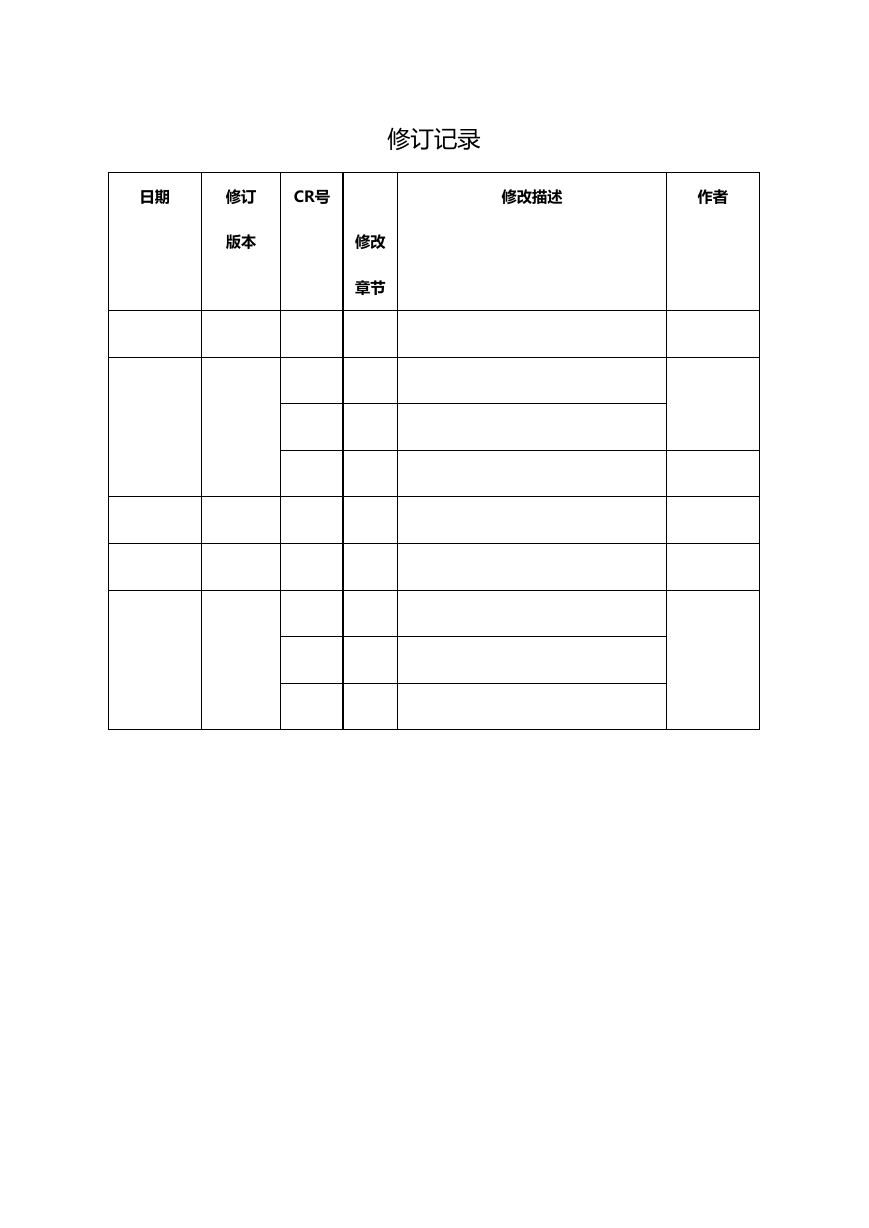

    修订记录
    智能交通系统概要设计说明书
    1简介
    1.1目的
    1.2范围
    1.2.1软件名称
    1.2.2软件功能
    1.2.3软件应用
    2概要设计
    2.1第零层设计描述
    2.1.1软件系统上下文定义
    2.1.2设计思路
    2.1.2.1设计方法
    2.1.2.2设计约束
    1遵循标准
    2硬件限制
    3技术限制
    2.1.2.3其它
    2.2第一层设计描述
    2.2.1分解描述
    2.2.1.1模块分解
    1数据采集和处理模块
    1）基础数据采集及计算
    2）数据迁移
    2控制模型模块
    1）单点控制子模块（不定周期非倒计时、不定周期倒计时、定周期倒计时）
    2）单向线控子模块
    3）双向线控子模块
    4）VIP特勤子模块
    5）智能域控子模块
    3计划任务
    4调度模块
    1）控制模式切换
    2）配时方案切换
    5交叉口控制模块
    6系统参数模块
    1）转向率子模块
    2）到达率子模块
    3）平衡饱和度子模块
    4）动态分区子模块
    7外部接口模块
    8数据统计和分析模块
    9GUI模块
    2.2.1.2并发处理分解
    1数据采集模块描述
    2车流量、控制模型、调度模型，信号控制模块描述
    2.2.1.3数据分解
    1数据实体1描述
    2数据实体2描述
    2.2.2依赖性描述
    2.2.2.1运行设计
    2.2.2.2数据依赖关系
    2.2.3接口描述
    2.2.3.1模块/子系统接口
    1模块/子系统1提供的接口
    2模块/子系统2提供的接口
    2.2.3.2模块接口
    1模块1描述
    2模块2描述
    2.3配置和控制
    2.3.1启动
    2.3.2关闭
    2.4数据库
    2.5参考资料清单：
    3附录
    3.1附录1 单点模糊控制模型与方法（倒计时+定周期）1227
    3.2附录2 绿波模型
    3.3附录3 基于车载终端的VIP路线预案
    3.4附录4 区域交通控制模型(20110826)
    3.5附录5 动态分区详细设计
    3.6附录6
    3.7附录7

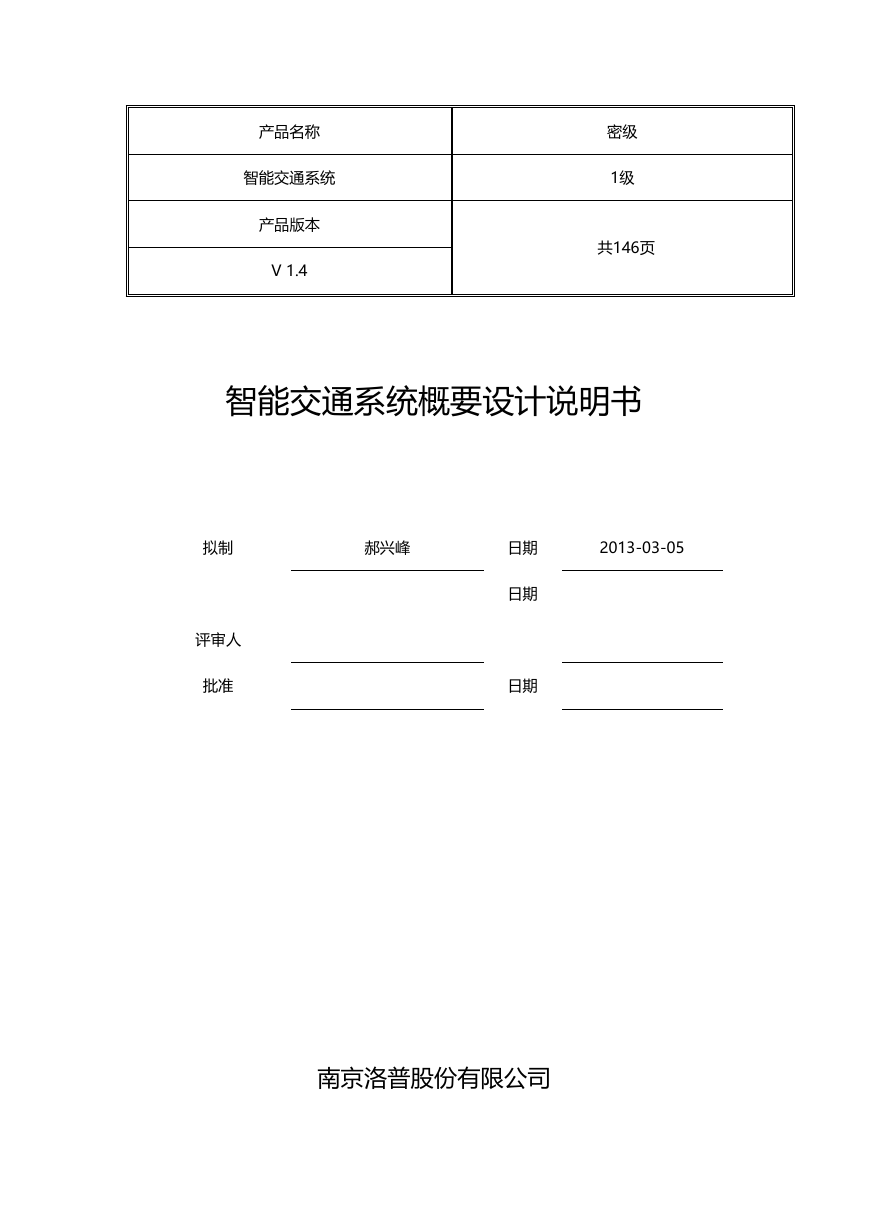

    产品名称 智能交通系统 产品版本 V 1.4 密级 1级 共146页 智能交通系统概要设计说明书 拟制 郝兴峰 评审人 批准 2013-03-05 日期 日期 日期 南京洛普股份有限公司
    修订记录 日期 修订 CR号 修改描述 作者 版本 修改 章节

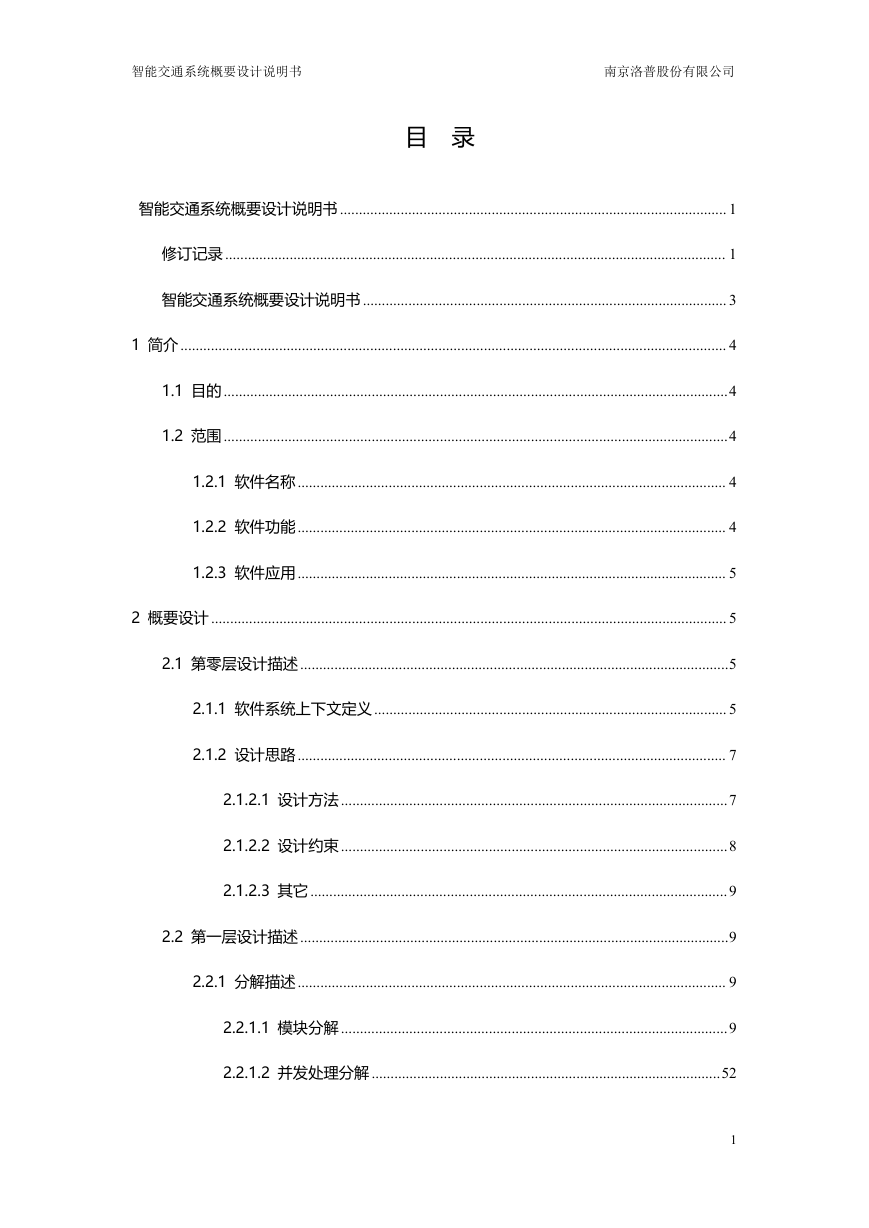

    智能交通系统概要设计说明书 南京洛普股份有限公司 目 录 智能交通系统概要设计说明书...................................................................................................... 1 修订记录 .................................................................................................................................... 1 智能交通系统概要设计说明书................................................................................................ 3 1 简介 ................................................................................................................................................ 4 1.1 目的 .....................................................................................................................................4 1.2 范围 .....................................................................................................................................4 1.2.1 软件名称................................................................................................................. 4 1.2.2 软件功能................................................................................................................. 4 1.2.3 软件应用................................................................................................................. 5 2 概要设计 ........................................................................................................................................ 5 2.1 第零层设计描述.................................................................................................................5 2.1.1 软件系统上下文定义............................................................................................. 5 2.1.2 设计思路................................................................................................................. 7 2.1.2.1 设计方法 ......................................................................................................7 2.1.2.2 设计约束 ......................................................................................................8 2.1.2.3 其它 ..............................................................................................................9 2.2 第一层设计描述.................................................................................................................9 2.2.1 分解描述................................................................................................................. 9 2.2.1.1 模块分解 ......................................................................................................9 2.2.1.2 并发处理分解 ............................................................................................52 1

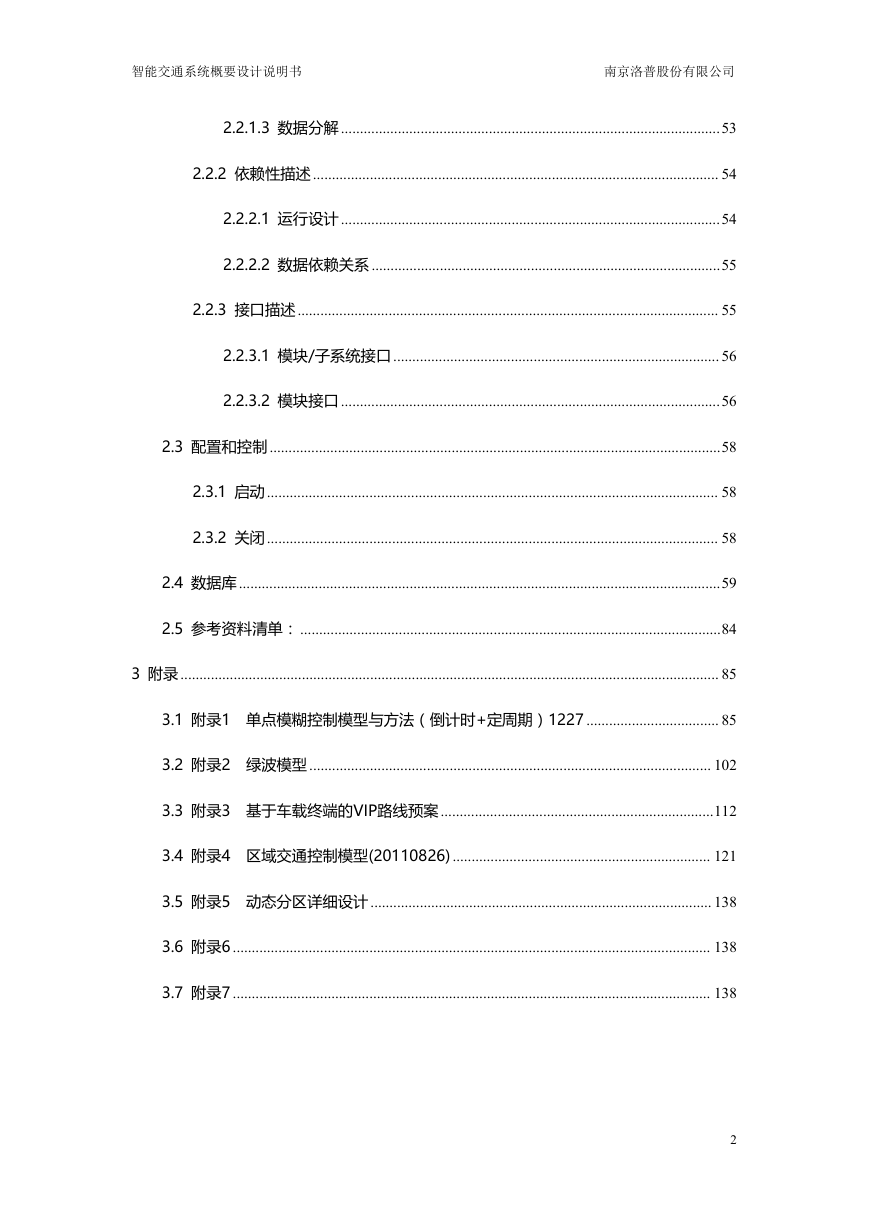

    智能交通系统概要设计说明书 南京洛普股份有限公司 2.2.1.3 数据分解 ....................................................................................................53 2.2.2 依赖性描述........................................................................................................... 54 2.2.2.1 运行设计 ....................................................................................................54 2.2.2.2 数据依赖关系 ............................................................................................55 2.2.3 接口描述............................................................................................................... 55 2.2.3.1 模块/子系统接口...................................................................................... 56 2.2.3.2 模块接口 ....................................................................................................56 2.3 配置和控制.......................................................................................................................58 2.3.1 启动....................................................................................................................... 58 2.3.2 关闭....................................................................................................................... 58 2.4 数据库...............................................................................................................................59 2.5 参考资料清单：...............................................................................................................84 3 附录 .............................................................................................................................................. 85 3.1 附录1 单点模糊控制模型与方法（倒计时+定周期）1227 ................................... 85 3.2 附录2 绿波模型 .......................................................................................................... 102 3.3 附录3 基于车载终端的VIP路线预案 ........................................................................112 3.4 附录4 区域交通控制模型(20110826) .................................................................... 121 3.5 附录5 动态分区详细设计 .......................................................................................... 138 3.6 附录6 .............................................................................................................................. 138 3.7 附录7 .............................................................................................................................. 138 2
    智能交通系统概要设计说明书 南京洛普股份有限公司 智能交通系统概要设计说明书 关键词： 摘 要： 缩略语清单：<对本文所用缩略语进行说明，要求提供每个缩略语的英文全名和中文解释。 缩略语 英文全名 中文解释 3
    智能交通系统概要设计说明书 南京洛普股份有限公司 1 简介 1.1 目的 先进的交通信号控制系统是多种软硬件技术的综合体，它涉及交通信息采集与处理技 术、交通流量预测技术、数据库技术、计算机网络技术、控制与最优化技术、通讯技术、仿 真技术等多个组成部分，需要跨学科、多领域专家的共同合作。其中信号配时参数优化是其 核心技术和最终解决目标。信号交叉口的实际通行能力，车辆通过交叉口时受阻滞程度（延 误时间和停车次数），以及其它交通效益量度指标都直接受配时方案影响。最优控制，其实 质就是最优配时。改善配时设计方法，设法寻求一个最佳配时方案，便成了提高城市交通运 行效率，最终取得良好的经济效益、社会效益和环境效益的关键。因此选择信号配时参数优 化作为主要内容加以重点研究。 本文档的目的是阐述系统设计架构和功能。 阅读对象：系统开发相关人员 1.2 范围 1.2.1 软件名称 智能交通系统 1.2.2 软件功能 本系统主要功能如下：基础数据配置(路网、车检器、信号机等)，监控信号机和车检器， 实时控制信号机(调整绿信比)，车流量统计和分析，GIS交通平台 4
    智能交通系统概要设计说明书 南京洛普股份有限公司 1.2.3 软件应用 本软件应用于城市智能交通监控和控制。 2 概要设计 2.1 第零层设计描述 2.1.1 软件系统上下文定义 本系统是基于网络实现的，结构图如下： 在下图中，要特别注意车检器，现实中有很多车检器，根据用途将车检器 分为三类， 功能车检器，车速车检器，终点车检器。按类型有地磁，视频等。在一个车道中可能有多个 车检器。 在本系统中，以交叉路口为单位，每个交叉口有信号机，车道，相位，阶段组成，每个 交叉口有一个信号机，多个车道，多个相位，多个阶段组成。每个车道和相位关联，可以有 多个相位。阶段是由相位组成，一个阶段可以有多个相位。同时交叉口，信号机，车道，相 位，阶段都有各自的属性，由以上信息可以组成路网结构图。在以后的设计和编程中，以交 叉口为管理单位，组织成一套有效安全快速查询的信息结构，以面向对象的方式进行管理。 5
    智能交通系统概要设计说明书 南京洛普股份有限公司 图 1. 系统网络结构图 6
