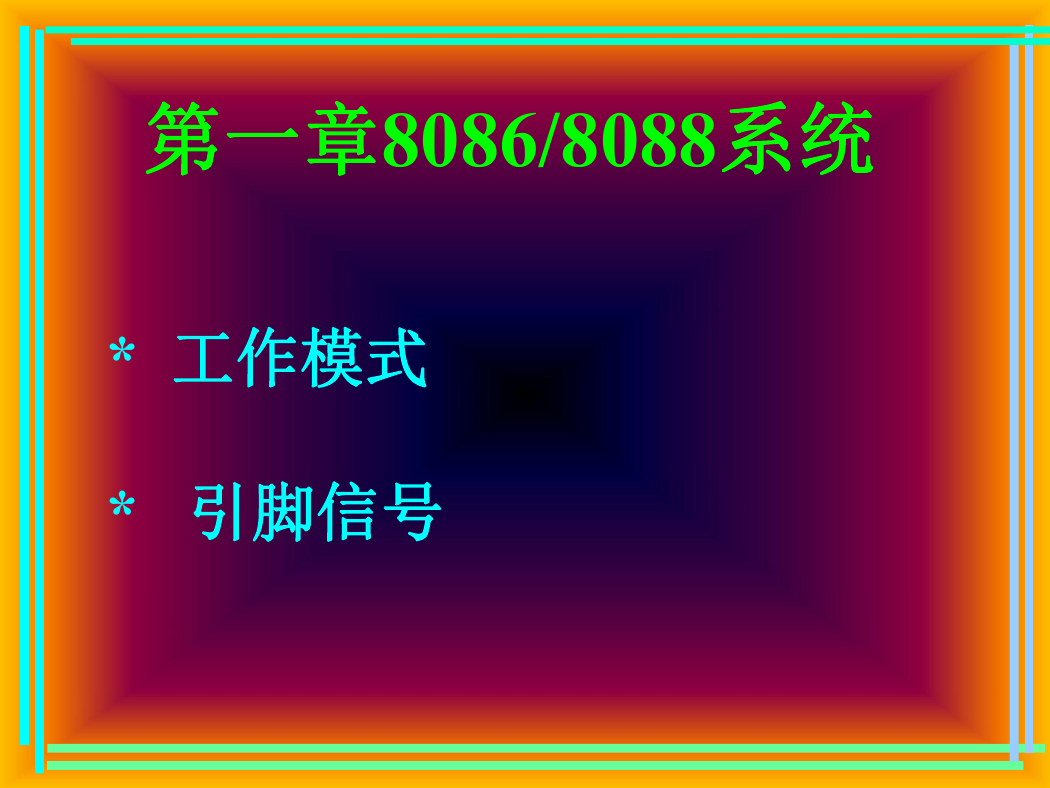

    第一章8086/8088系统 * 工作模式 * 引脚信号

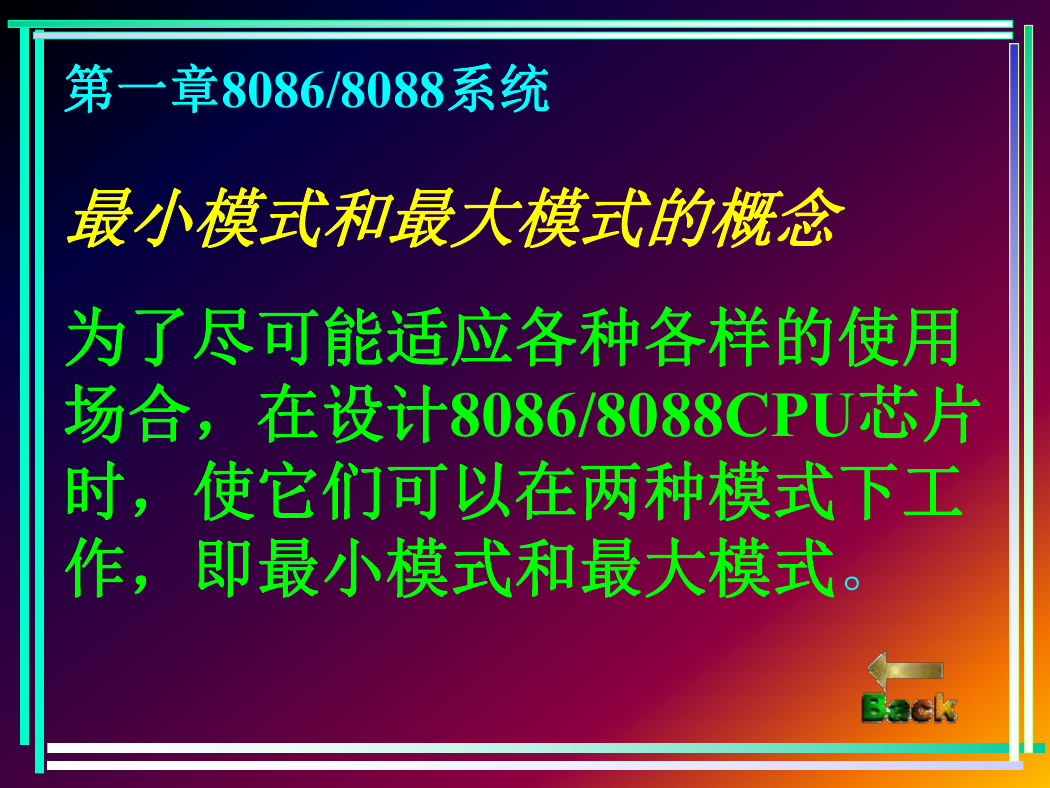

    第一章8086/8088系统 最小模式和最大模式的概念 为了尽可能适应各种各样的使用 场合，在设计8086/8088CPU芯片 时，使它们可以在两种模式下工 作，即最小模式和最大模式。
    第一章8086/8088系统 最小模式 在系统中只有8086或者8088一个 处理微器。系统中的所有的总线 控制信号都直接由8086或8088产 生。因此，系统中的总线控制电 路被减到最少。

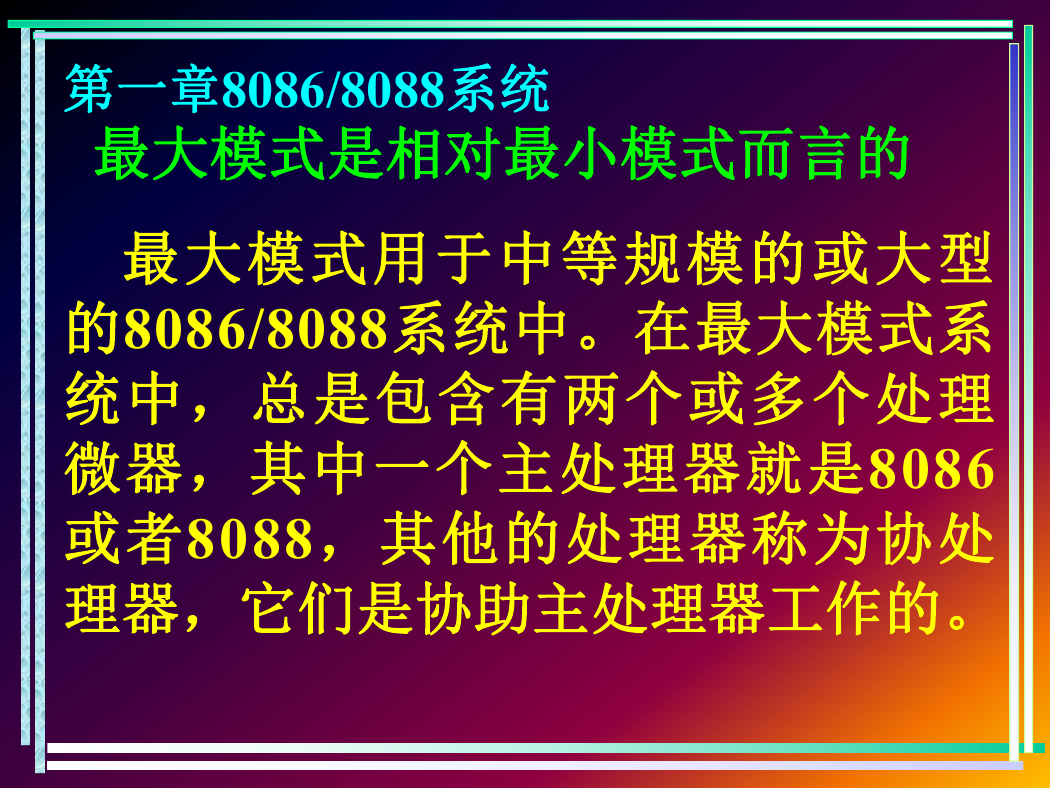

    第一章8086/8088系统 最大模式是相对最小模式而言的 最大模式用于中等规模的或大型 的8086/8088系统中。在最大模式系 统中，总是包含有两个或多个处理 微器，其中一个主处理器就是8086 或者8088，其他的处理器称为协处 理器，它们是协助主处理器工作的。

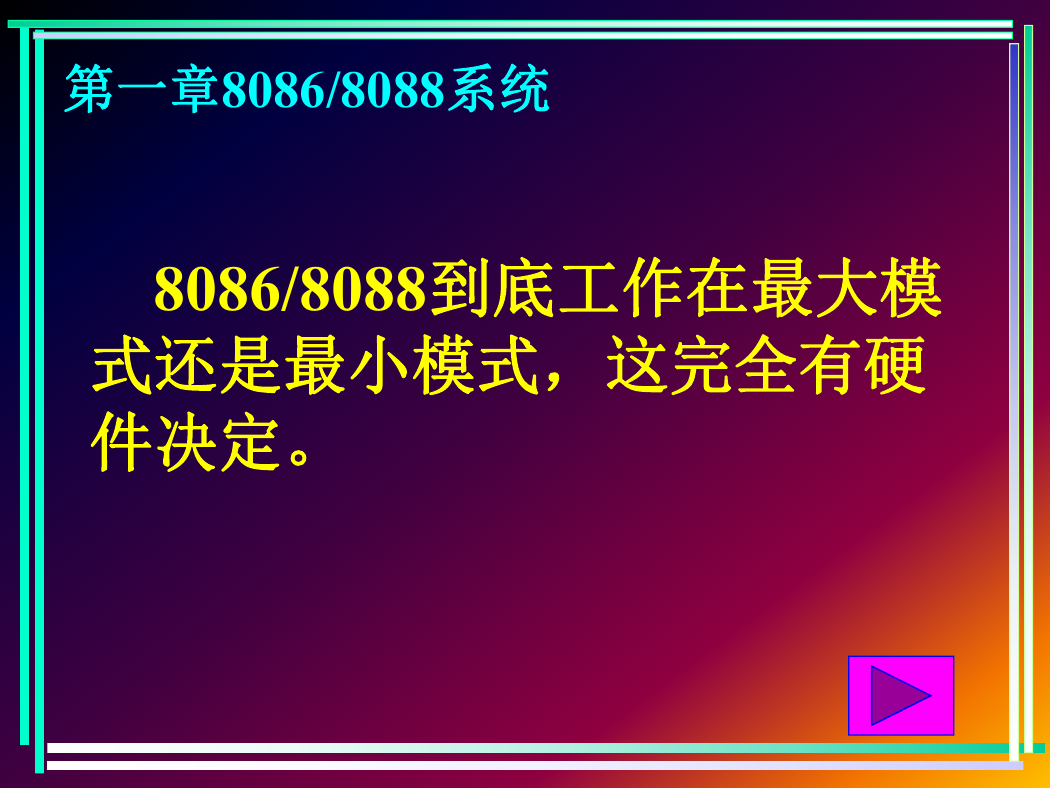

    第一章8086/8088系统 8086/8088到底工作在最大模 式还是最小模式，这完全有硬 件决定。

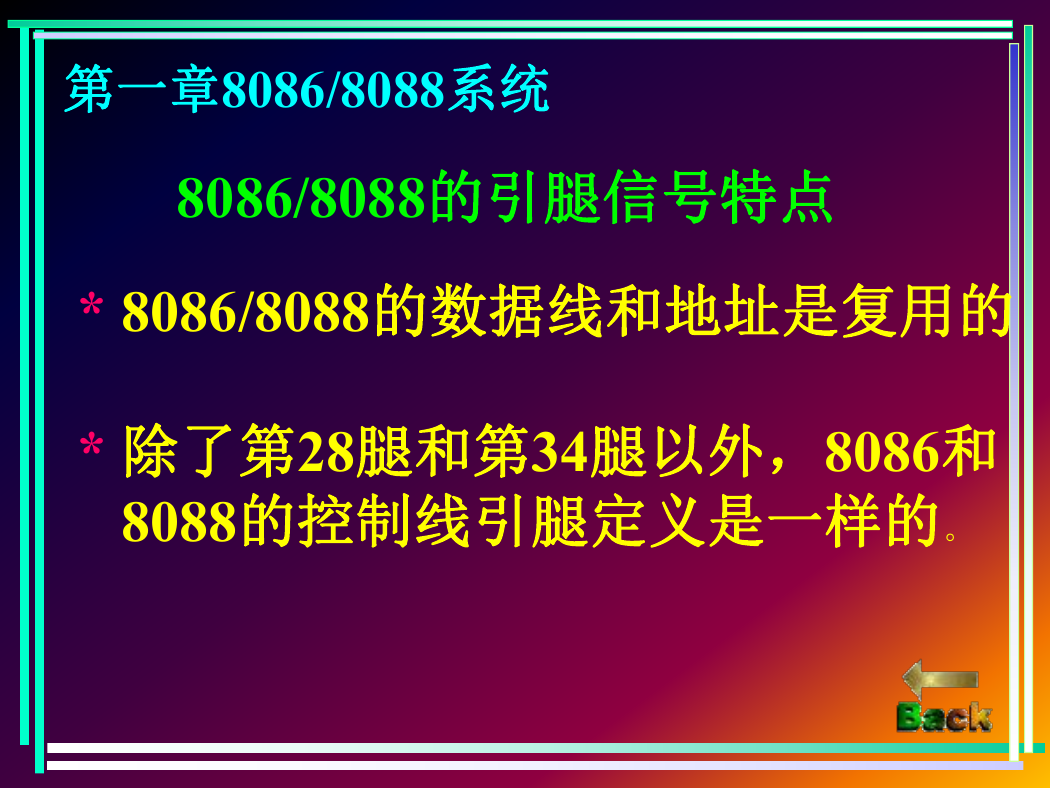

    第一章8086/8088系统 8086/8088的引腿信号特点 * 8086/8088的数据线和地址是复用的 * 除了第28腿和第34腿以外，8086和 8088的控制线引腿定义是一样的。

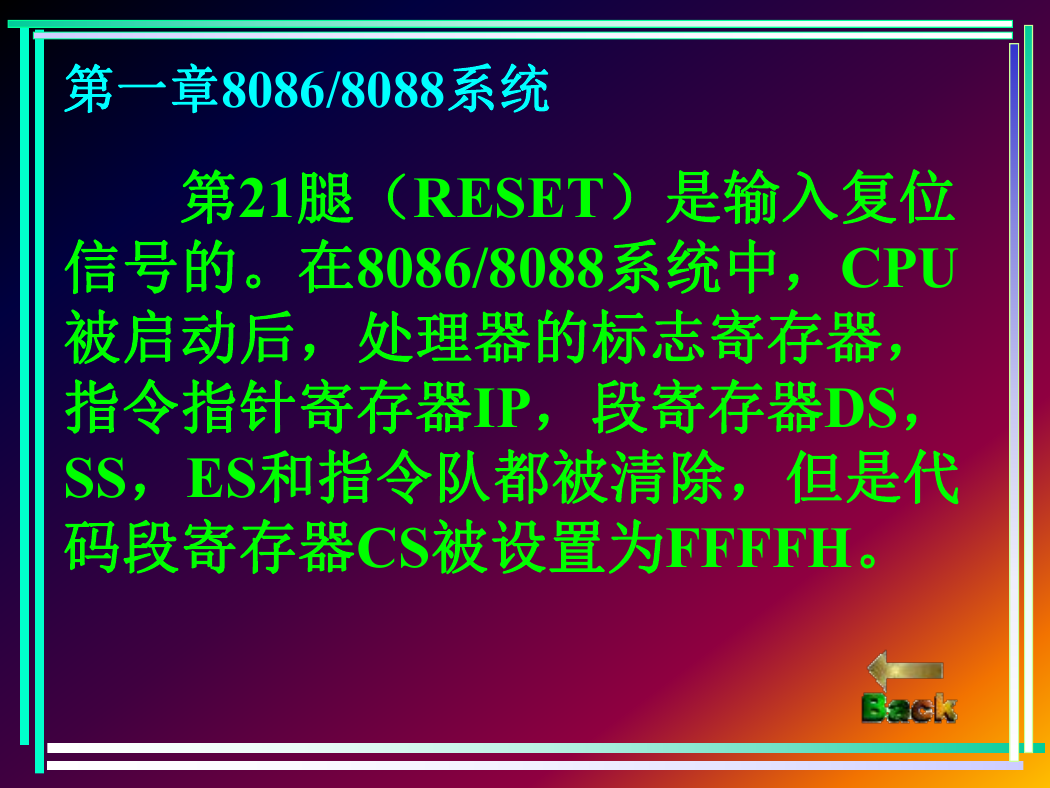

    第一章8086/8088系统 第21腿（RESET）是输入复位 信号的。在8086/8088系统中，CPU 被启动后，处理器的标志寄存器， 指令指针寄存器IP，段寄存器DS， SS，ES和指令队都被清除，但是代 码段寄存器CS被设置为FFFFH。

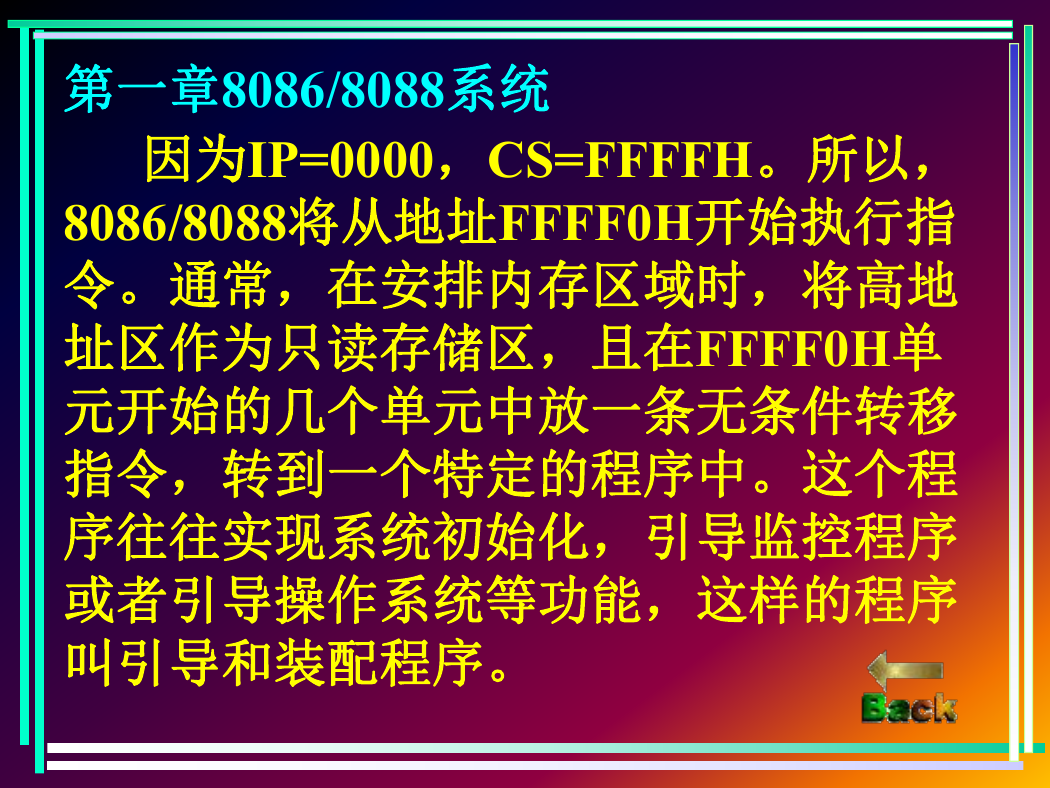

    第一章8086/8088系统 因为IP=0000，CS=FFFFH。所以， 8086/8088将从地址FFFF0H开始执行指 令。通常，在安排内存区域时，将高地 址区作为只读存储区，且在FFFF0H单 元开始的几个单元中放一条无条件转移 指令，转到一个特定的程序中。这个程 序往往实现系统初始化，引导监控程序 或者引导操作系统等功能，这样的程序 叫引导和装配程序。
