声明

产品中有毒有害物质或元素的名称及含量

本用户手册的说明标记

安全指引

第一章产品简介

1.1 产品型号说明

1.2 适用范围

1.3 打印机主要部件

第二章安装打印机

2.1 开箱检查

2.2 拆除保护材料

2.3 连接计算机或其它设备

2.3.1 连接钱箱电缆

2.3.2 连接并口电缆

2.3.3 连接USB电缆

2.3.4 连接串口电缆

2.3.5 连接以太网电缆

2.4 连接打印机电源

2.5 安装色带

2.6 安装驱动程序

2.7 安装蓝牙接口卡驱动程序

2.8 网络设置

2.8.1 连接打印机

2.8.2 对打印机进行IP地址设置

2.9 Wi-Fi设置

2.9.1 连接打印机，运行WiFiConfig软件

2.9.2 配置Wi-Fi参数

2.9.3 Wi-Fi参数检测

2.9.4 恢复出厂设置

2.10 打印机网络驱动程序安装

第三章控制面板说明

3.1 控制面板

3.1.1 指示灯

3.1.2 功能键

3.2 打印机参数设置

3.2.1 打印机参数的当前设置

3.2.2 打印机参数的解释

3.2.3 打印机参数的设置方法

3.3 使用打印机自检功能

第四章安装打印纸

第五章规格参数

5.1 基本技术指标参数

5.2 接口规格

5.2.1 钱箱接口

5.2.2 并行接口

5.2.3 USB接口

5.2.4 串行接口

5.2.5 以太网接口

5.3 打印机切纸刀规格

第六章打印机维护与技术服务

6.1 清洁打印机

6.2 控制面板上的错误信息指示

6.3 联系技术服务中心

第七章打印控制命令

7.1 概述

7.2 命令说明

附录一打印命令汇总表

用户手册 MP-230D 系列微型票据打印机

MP-230D 用户手册关于商标各公司名称、产品名称是各个公司的注册商标或者商品名称。声明 Jolimark、映美是新会江裕信息产业有限公司的注册商标。 EPSON、ESC/POS 是 Seiko Epson Corporation 的注册商标。 Windows 是 Microsoft Corporation 的注册商标。 - i -

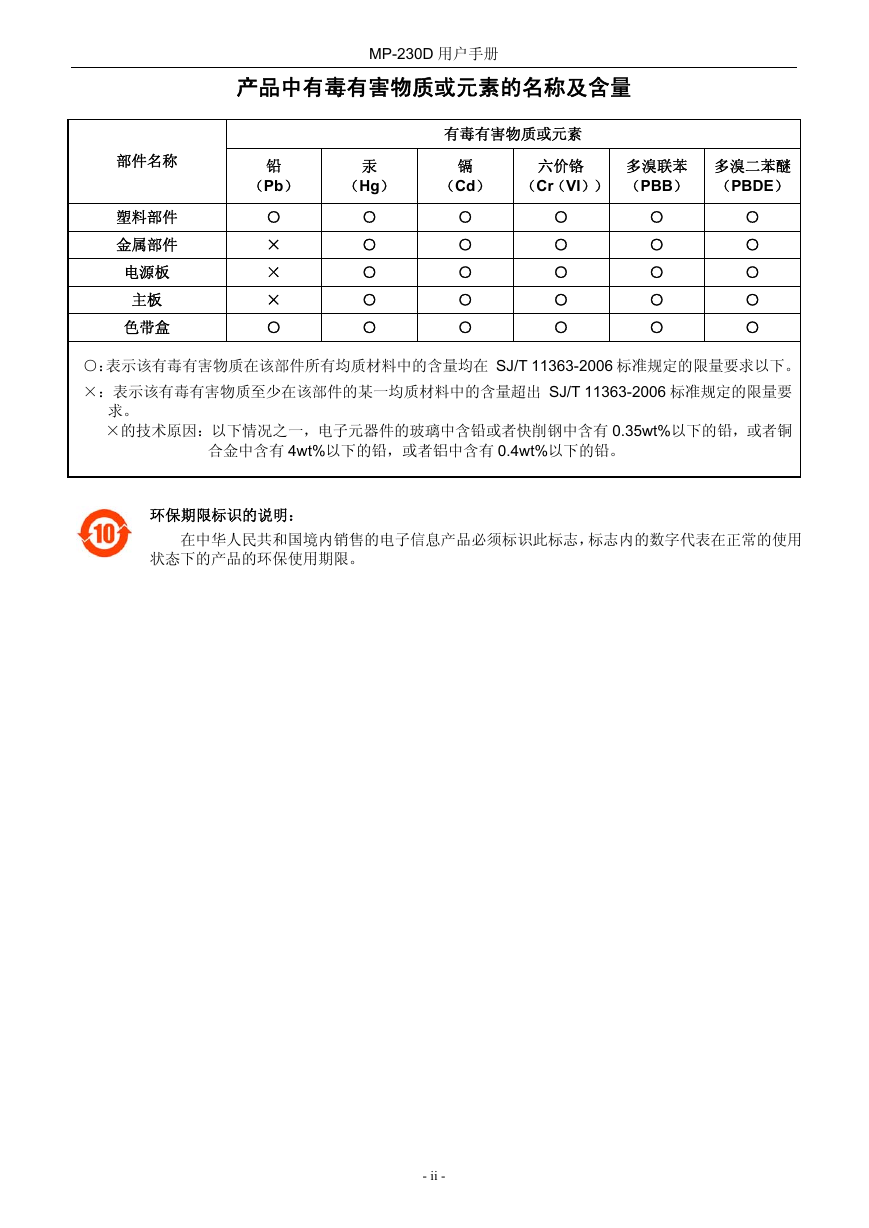

MP-230D 用户手册产品中有毒有害物质或元素的名称及含量有毒有害物质或元素部件名称塑料部件金属部件电源板主板色带盒铅（Pb）汞（Hg）镉（Cd）六价铬（Cr（VI））多溴联苯（PBB）多溴二苯醚（PBDE） ○ × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。 ×的技术原因：以下情况之一，电子元器件的玻璃中含铅或者快削钢中含有 0.35wt%以下的铅，或者铜合金中含有 4wt%以下的铅，或者铝中含有 0.4wt%以下的铅。环保期限标识的说明：在中华人民共和国境内销售的电子信息产品必须标识此标志，标志内的数字代表在正常的使用状态下的产品的环保使用期限。 - ii -

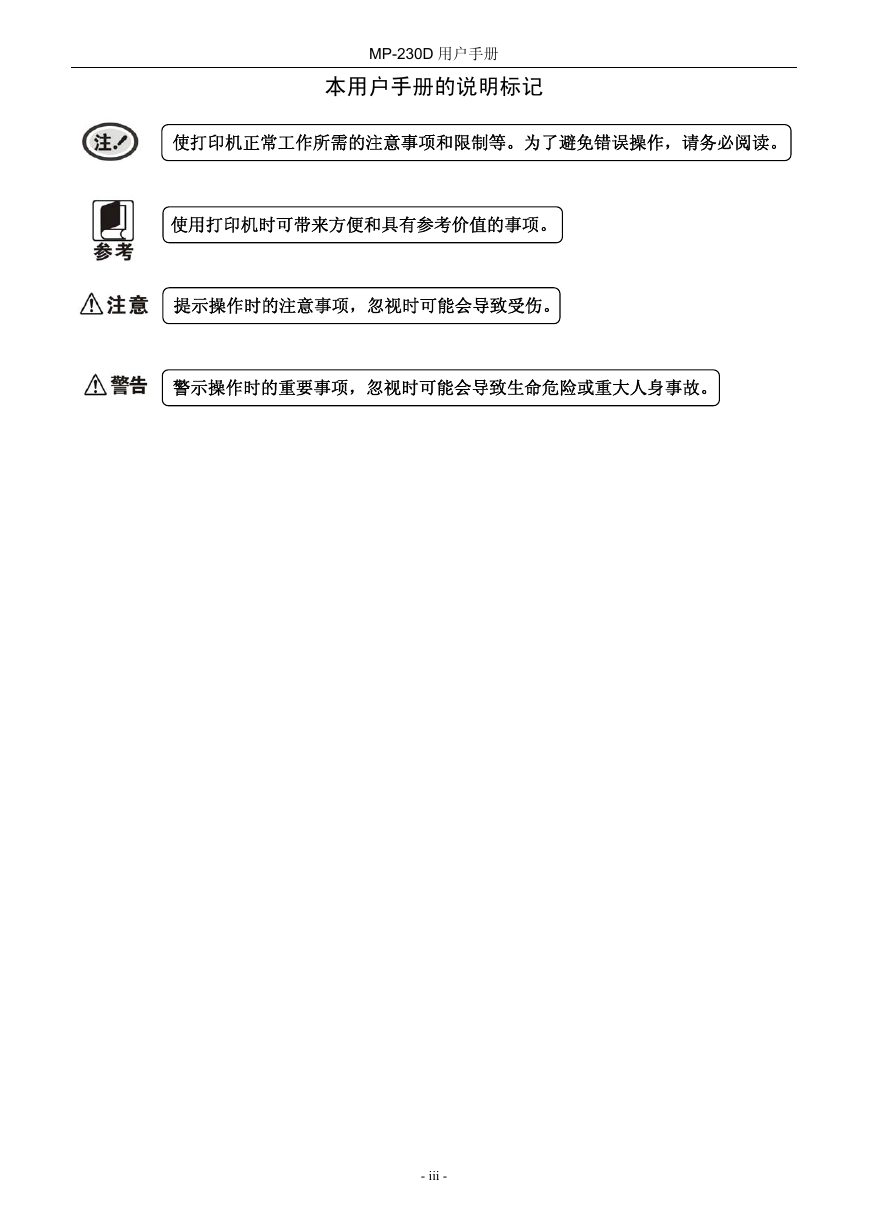

MP-230D 用户手册本用户手册的说明标记使打印机正常工作所需的注意事项和限制等。为了避免错误操作，请务必阅读。使用打印机时可带来方便和具有参考价值的事项。提示操作时的注意事项，忽视时可能会导致受伤。警示操作时的重要事项，忽视时可能会导致生命危险或重大人身事故。 - iii -

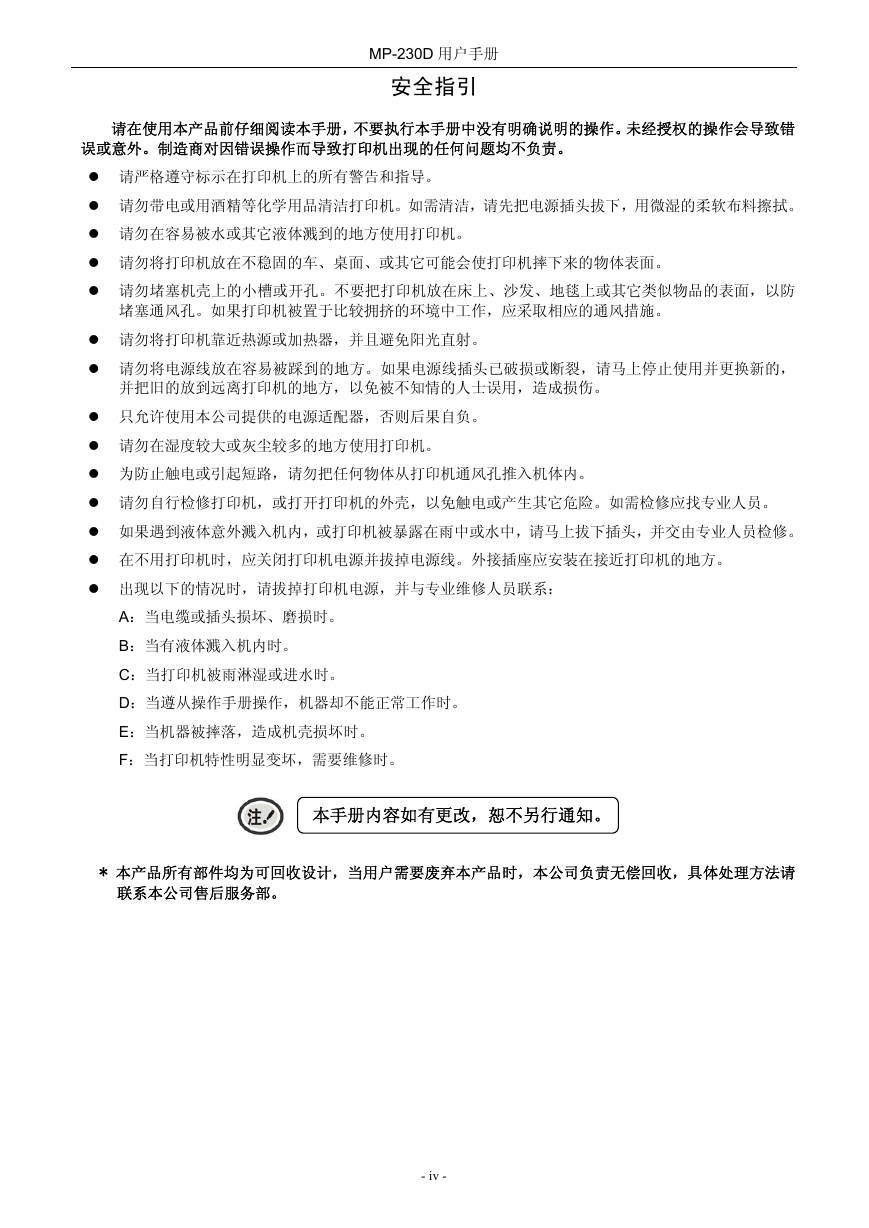

MP-230D 用户手册安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被水或其它液体溅到的地方使用打印机。请勿将打印机放在不稳固的车、桌面、或其它可能会使打印机摔下来的物体表面。请勿堵塞机壳上的小槽或开孔。不要把打印机放在床上、沙发、地毯上或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。请勿将打印机靠近热源或加热器，并且避免阳光直射。请勿将电源线放在容易被踩到的地方。如果电源线插头已破损或断裂，请马上停止使用并更换新的，并把旧的放到远离打印机的地方，以免被不知情的人士误用，造成损伤。只允许使用本公司提供的电源适配器，否则后果自负。请勿在湿度较大或灰尘较多的地方使用打印机。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业人员。如果遇到液体意外溅入机内，或打印机被暴露在雨中或水中，请马上拔下插头，并交由专业人员检修。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下的情况时，请拔掉打印机电源，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - iv -

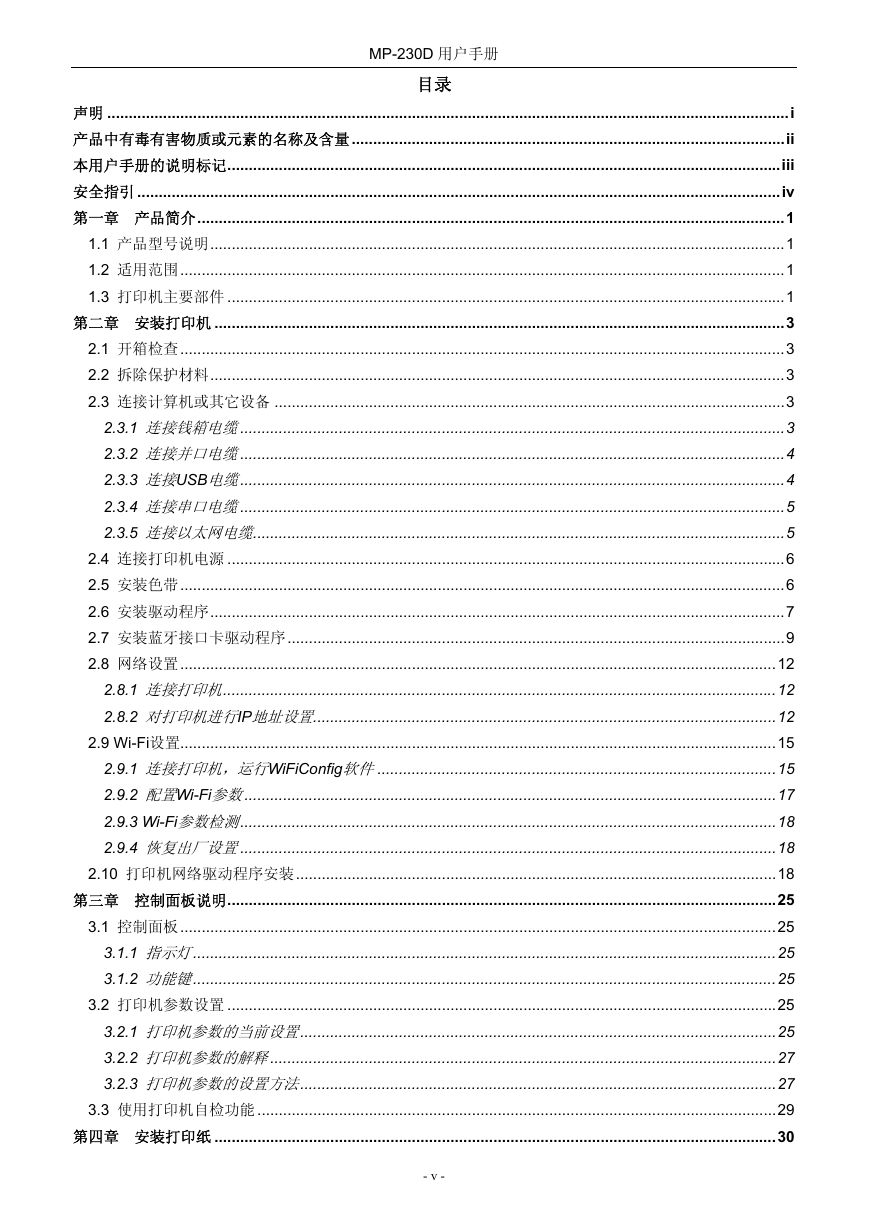

MP-230D 用户手册目录声明 ...............................................................................................................................................................i 产品中有毒有害物质或元素的名称及含量 .....................................................................................................ii 本用户手册的说明标记.................................................................................................................................iii 安全指引 ......................................................................................................................................................iv 第一章产品简介.........................................................................................................................................1 1.1 产品型号说明......................................................................................................................................1 1.2 适用范围.............................................................................................................................................1 1.3 打印机主要部件 ..................................................................................................................................1 第二章安装打印机 .....................................................................................................................................3 2.1 开箱检查.............................................................................................................................................3 2.2 拆除保护材料......................................................................................................................................3 2.3 连接计算机或其它设备 .......................................................................................................................3 2.3.1 连接钱箱电缆...............................................................................................................................3 2.3.2 连接并口电缆...............................................................................................................................4 2.3.3 连接USB电缆...............................................................................................................................4 2.3.4 连接串口电缆...............................................................................................................................5 2.3.5 连接以太网电缆............................................................................................................................5 2.4 连接打印机电源 ..................................................................................................................................6 2.5 安装色带.............................................................................................................................................6 2.6 安装驱动程序......................................................................................................................................7 2.7 安装蓝牙接口卡驱动程序....................................................................................................................9 2.8 网络设置...........................................................................................................................................12 2.8.1 连接打印机.................................................................................................................................12 2.8.2 对打印机进行IP地址设置............................................................................................................12 2.9 Wi-Fi设置...........................................................................................................................................15 2.9.1 连接打印机，运行WiFiConfig软件.............................................................................................15 2.9.2 配置Wi-Fi参数............................................................................................................................17 2.9.3 Wi-Fi参数检测.............................................................................................................................18 2.9.4 恢复出厂设置.............................................................................................................................18 2.10 打印机网络驱动程序安装................................................................................................................18 第三章控制面板说明................................................................................................................................25 3.1 控制面板...........................................................................................................................................25 3.1.1 指示灯........................................................................................................................................25 3.1.2 功能键........................................................................................................................................25 3.2 打印机参数设置 ................................................................................................................................25 3.2.1 打印机参数的当前设置...............................................................................................................25 3.2.2 打印机参数的解释......................................................................................................................27 3.2.3 打印机参数的设置方法...............................................................................................................27 3.3 使用打印机自检功能 .........................................................................................................................29 第四章安装打印纸 ...................................................................................................................................30 - v -

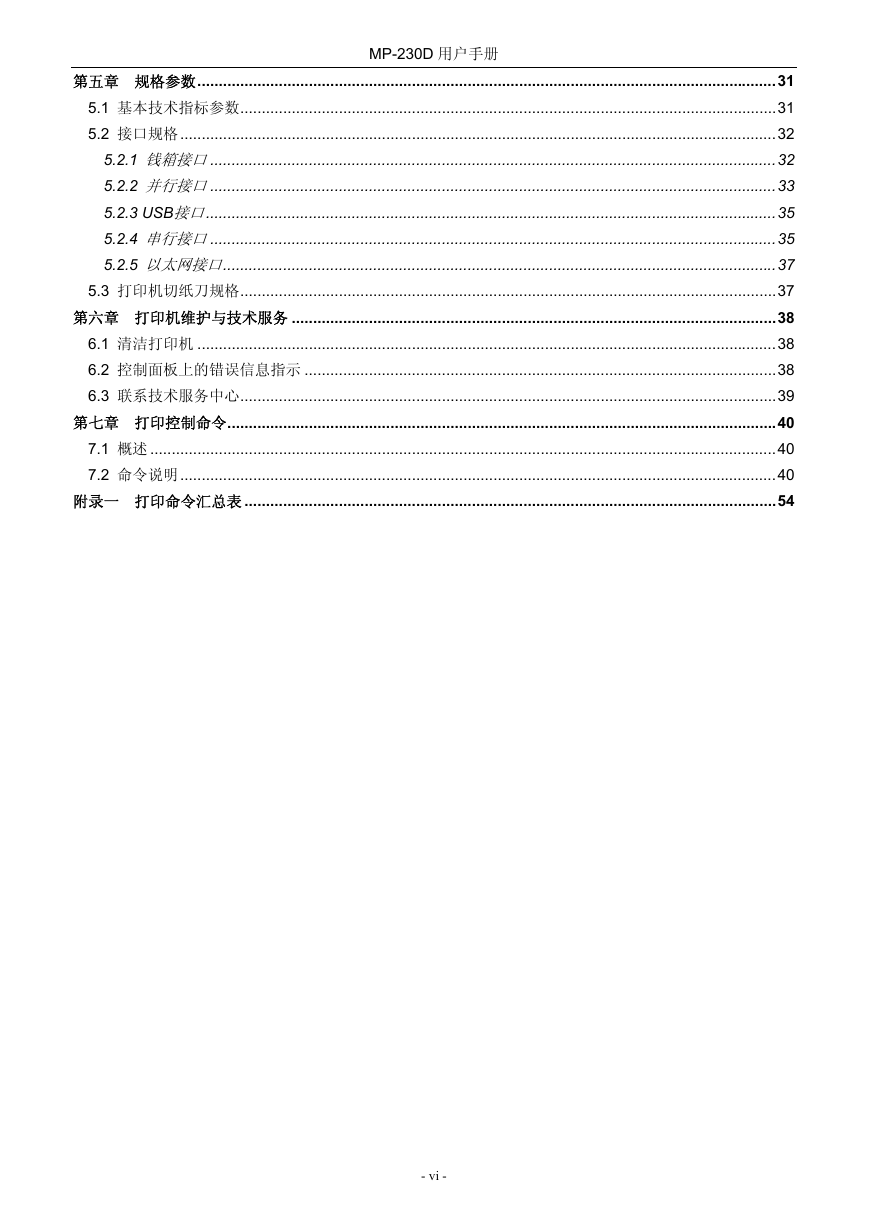

MP-230D 用户手册第五章规格参数.......................................................................................................................................31 5.1 基本技术指标参数.............................................................................................................................31 5.2 接口规格...........................................................................................................................................32 5.2.1 钱箱接口....................................................................................................................................32 5.2.2 并行接口....................................................................................................................................33 5.2.3 USB接口.....................................................................................................................................35 5.2.4 串行接口....................................................................................................................................35 5.2.5 以太网接口.................................................................................................................................37 5.3 打印机切纸刀规格.............................................................................................................................37 第六章打印机维护与技术服务 .................................................................................................................38 6.1 清洁打印机 .......................................................................................................................................38 6.2 控制面板上的错误信息指示 ..............................................................................................................38 6.3 联系技术服务中心.............................................................................................................................39 第七章打印控制命令................................................................................................................................40 7.1 概述 ..................................................................................................................................................40 7.2 命令说明...........................................................................................................................................40 附录一打印命令汇总表 ............................................................................................................................54 - vi -

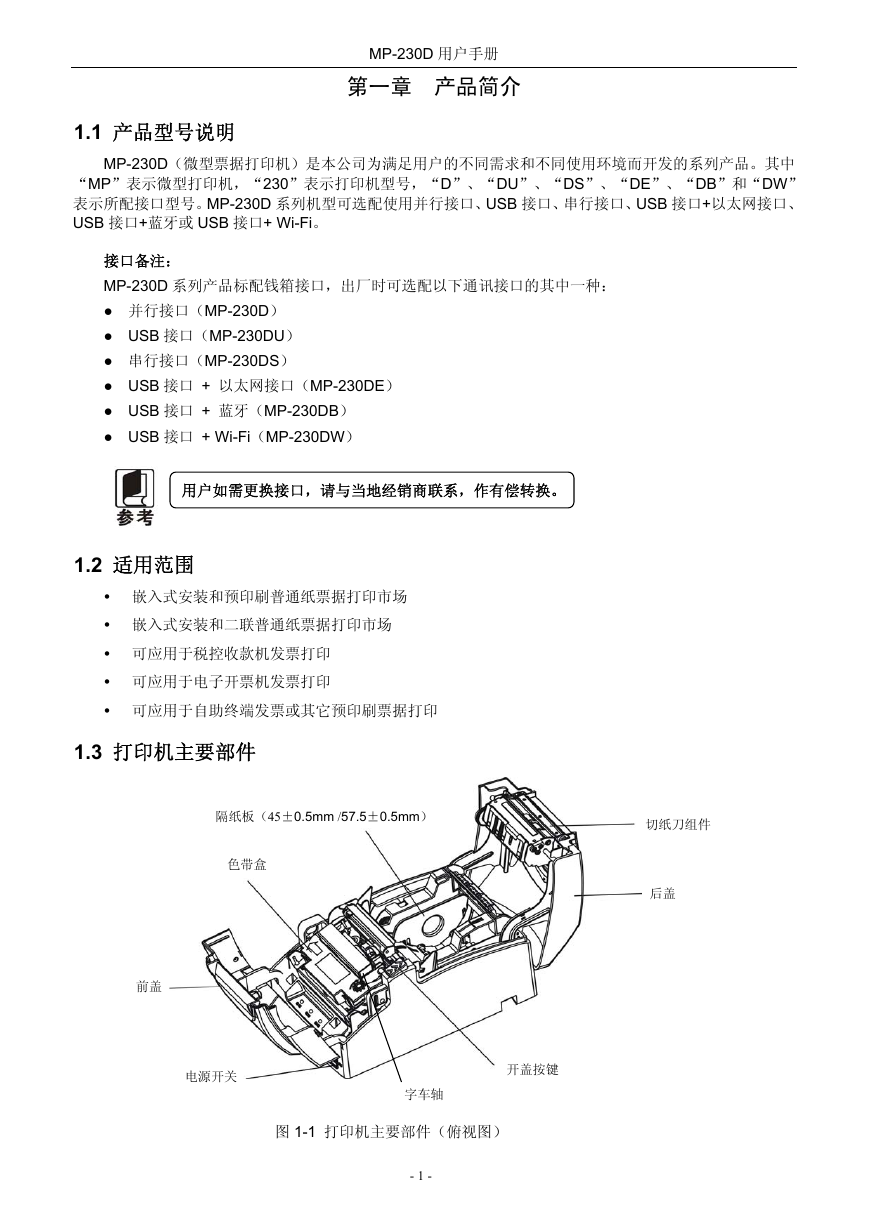

MP-230D 用户手册第一章产品简介 1.1 产品型号说明 MP-230D（微型票据打印机）是本公司为满足用户的不同需求和不同使用环境而开发的系列产品。其中 “MP”表示微型打印机，“230”表示打印机型号，“D”、“DU”、“DS”、“DE”、“DB”和“DW” 表示所配接口型号。MP-230D 系列机型可选配使用并行接口、USB 接口、串行接口、USB 接口+以太网接口、 USB 接口+蓝牙或 USB 接口+ Wi-Fi。接口备注： MP-230D 系列产品标配钱箱接口，出厂时可选配以下通讯接口的其中一种： ● 并行接口（MP-230D ） ● USB 接口（MP-230DU） ● 串行接口（MP-230DS ） ● USB 接口 + 以太网接口（MP-230DE） ● USB 接口 + 蓝牙（MP-230DB） ● USB 接口 + Wi-Fi（MP-230DW）用户如需更换接口，请与当地经销商联系，作有偿转换。 1.2 适用范围嵌入式安装和预印刷普通纸票据打印市场嵌入式安装和二联普通纸票据打印市场可应用于税控收款机发票打印可应用于电子开票机发票打印可应用于自助终端发票或其它预印刷票据打印 1.3 打印机主要部件电源开关前盖隔纸板（45±0.5mm /57.5±0.5mm）色带盒切纸刀组件后盖开盖按键字车轴图 1-1 打印机主要部件（俯视图） - 1 -
