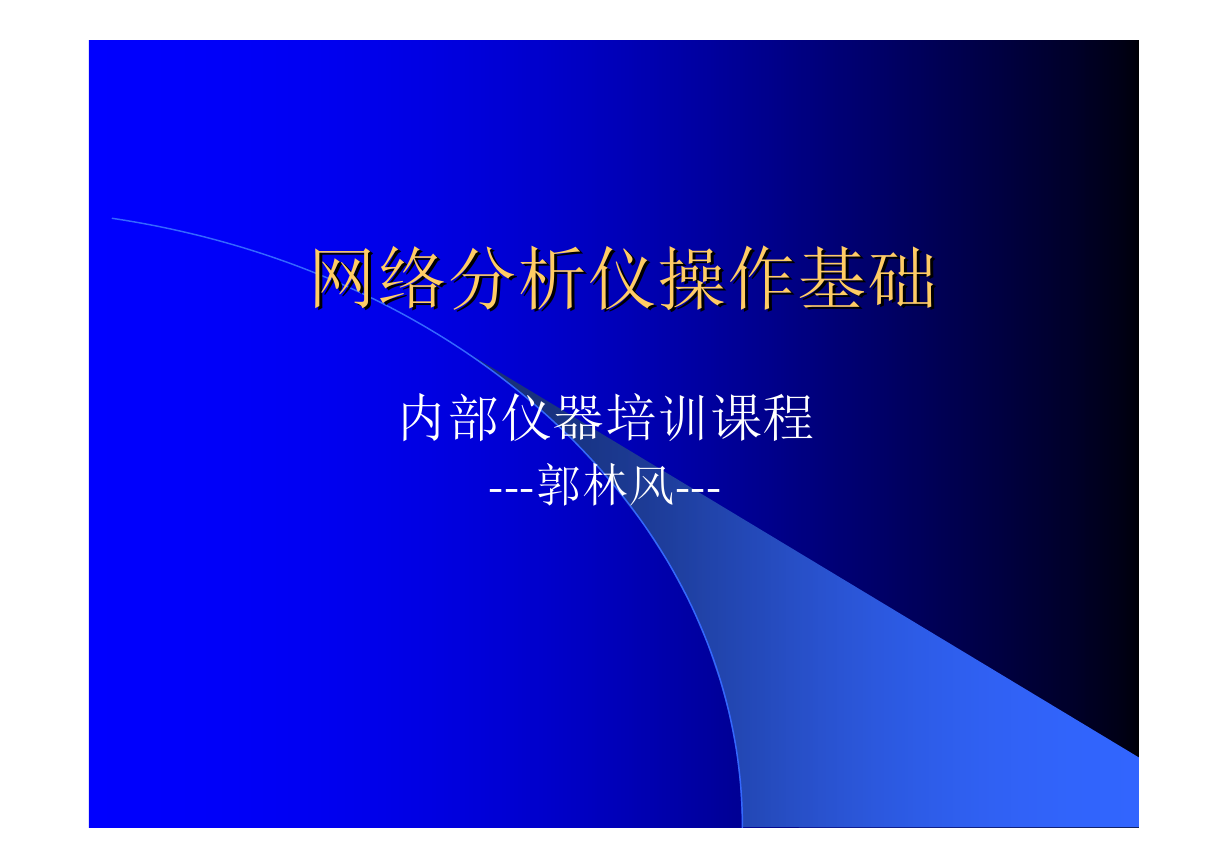

    网络分析仪操作基础 网络分析仪操作基础 内部仪器培训课程 ---郭林风---

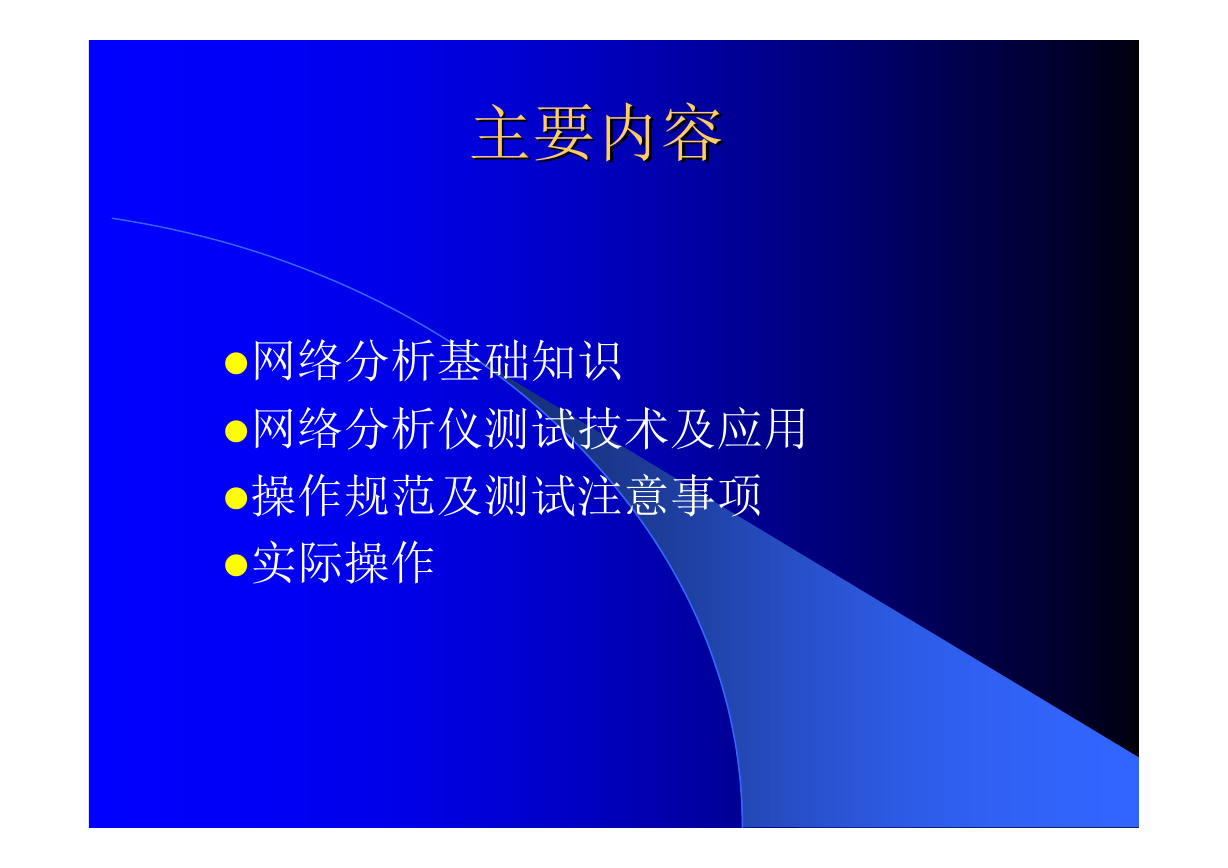

    主要内容 主要内容 网络分析基础知识 网络分析仪测试技术及应用 操作规范及测试注意事项 实际操作

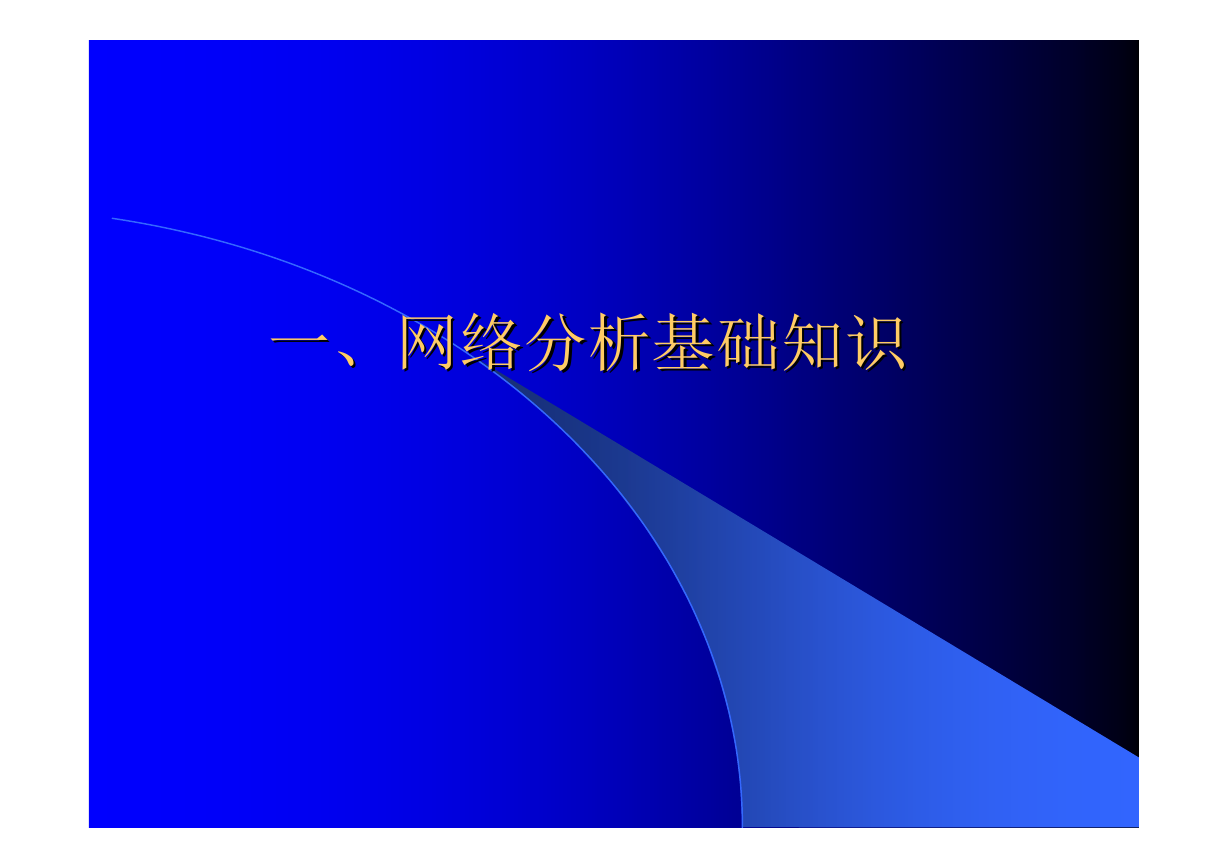

    一、网络分析基础知识 一、网络分析基础知识

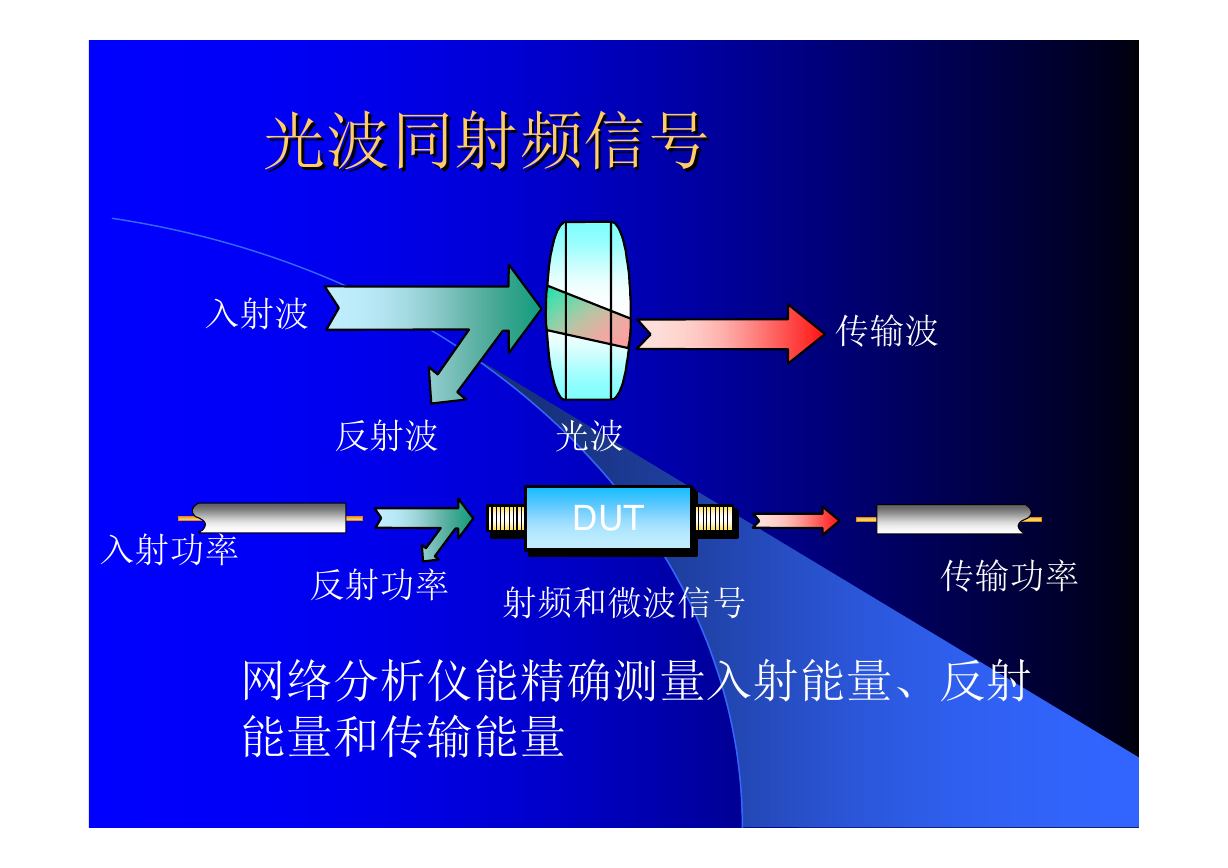

    光波同射频信号 光波同射频信号 入射波 传输波 入射功率 反射波 光波 DUT 反射功率 射频和微波信号 传输功率 网络分析仪能精确测量入射能量、反射 能量和传输能量

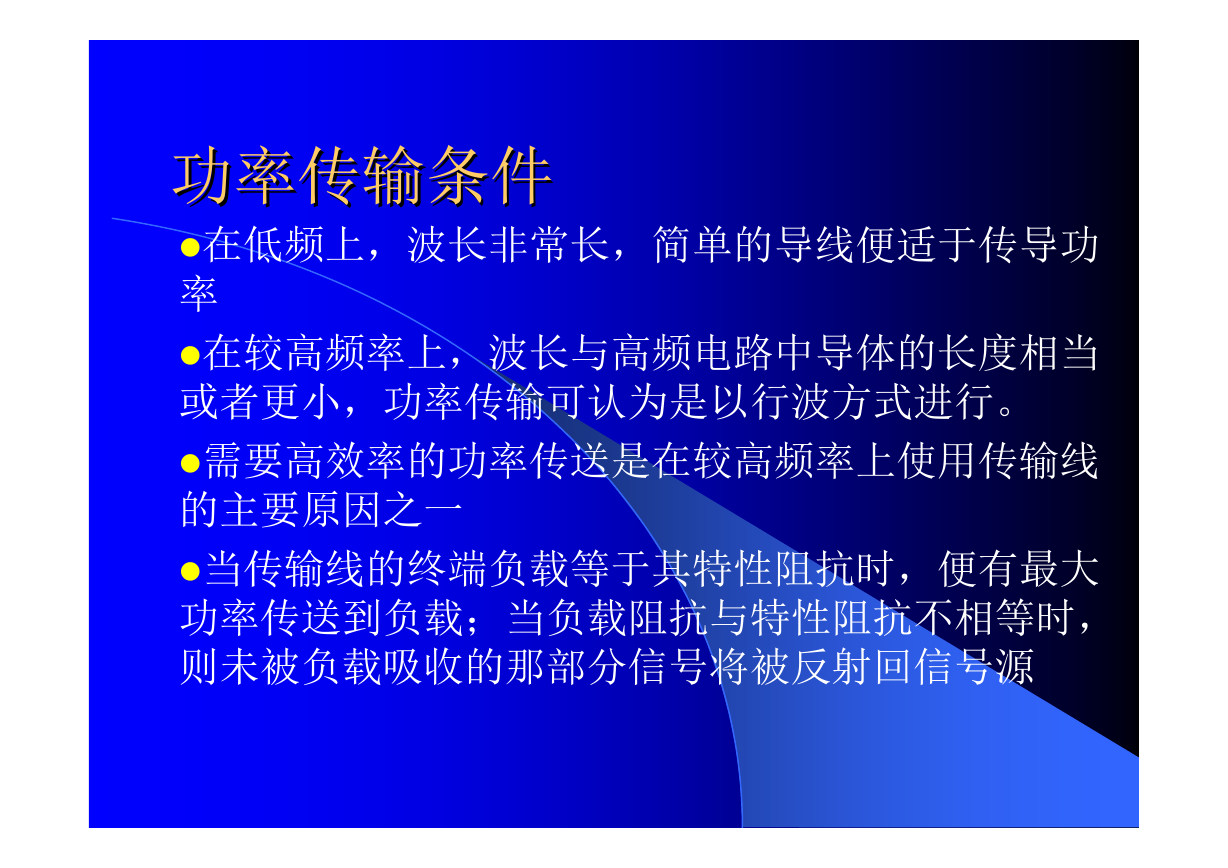

    功率传输条件 功率传输条件 在低频上，波长非常长，简单的导线便适于传导功 率 在较高频率上，波长与高频电路中导体的长度相当 或者更小，功率传输可认为是以行波方式进行。 需要高效率的功率传送是在较高频率上使用传输线 的主要原因之一 当传输线的终端负载等于其特性阻抗时，便有最大 功率传送到负载；当负载阻抗与特性阻抗不相等时， 则未被负载吸收的那部分信号将被反射回信号源

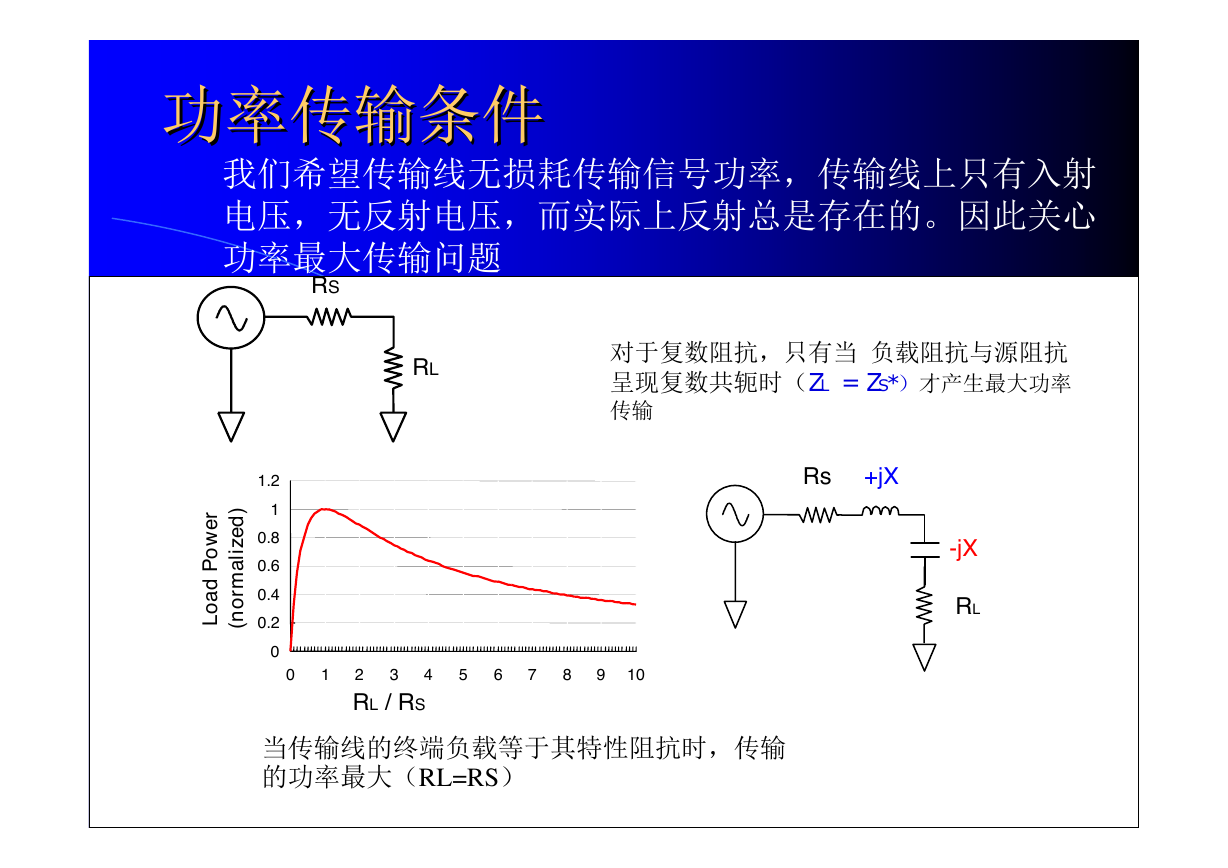

    功率传输条件 功率传输条件 我们希望传输线无损耗传输信号功率，传输线上只有入射 电压，无反射电压，而实际上反射总是存在的。因此关心 功率最大传输问题 RS RL 对于复数阻抗，只有当 负载阻抗与源阻抗 呈现复数共轭时（ZL = ZS*）才产生最大功率 传输 r e w o P d a o L ) d e z i l a m r o n ( 1.2 1 0.8 0.6 0.4 0.2 0 0 1 3 2 4 RL / RS 5 6 7 8 9 10 Rs +jX -jX RL 当传输线的终端负载等于其特性阻抗时，传输 当传输线的终端负载等于其特性阻抗时， 的功率最大（RL=RS） 传输的功率最大

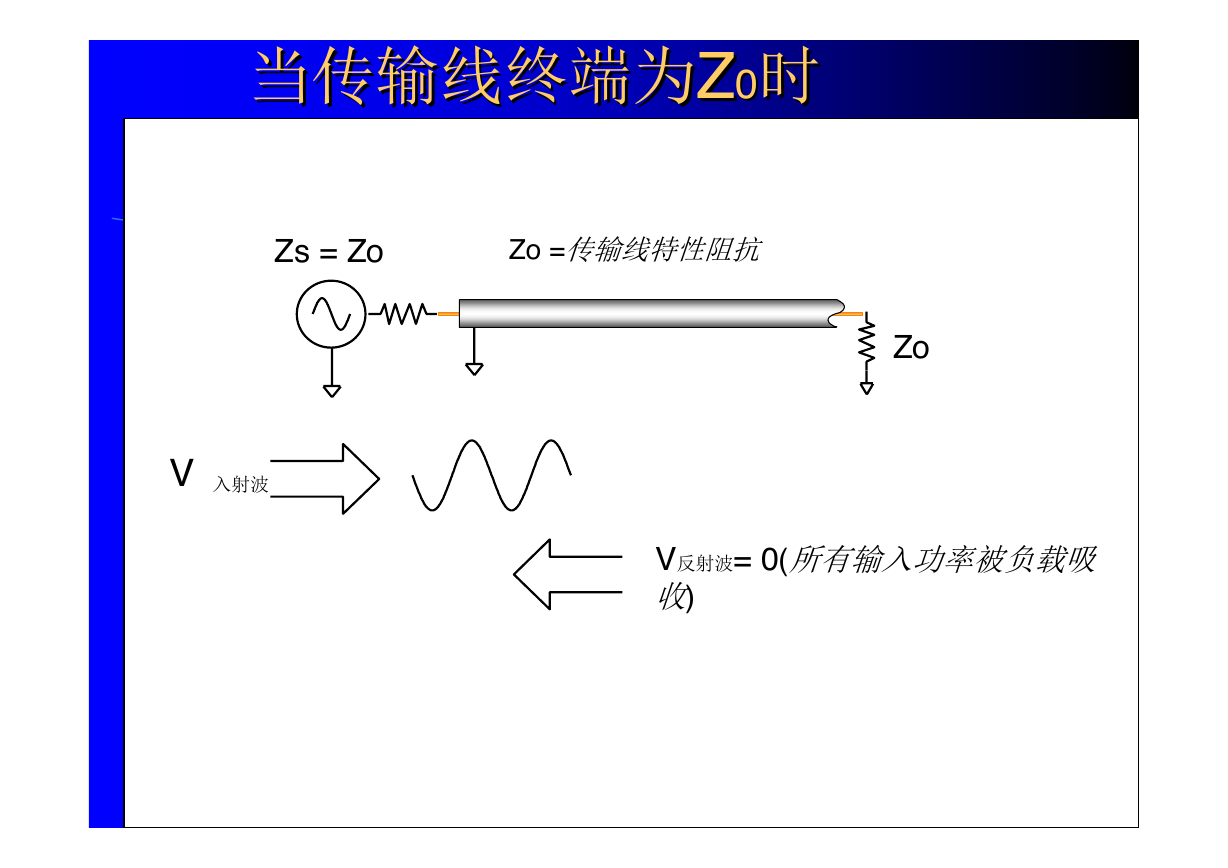

    当当传输线终端为 传输线终端为ZZ00时时 Zs = Zo Zo =传输线特性阻抗 Zo V 入射波 V反射波= 0(所有输入功率被负载吸 收)

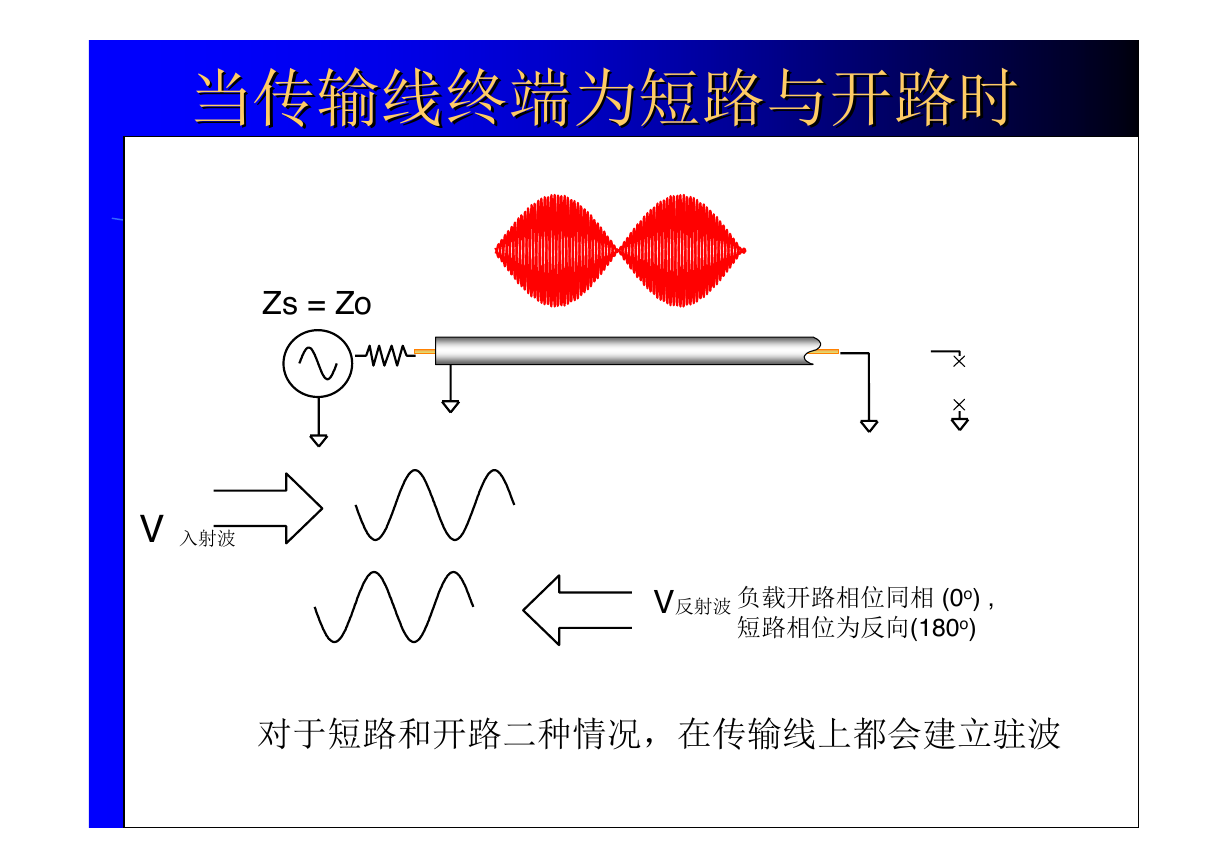

    当当传输线终端为短路与开路时 传输线终端为短路与开路时 Zs = Zo V 入射波 V反射波 负载开路相位同相 (0o) , 短路相位为反向(180o) 对于短路和开路二种情况，在传输线上都会建立驻波
