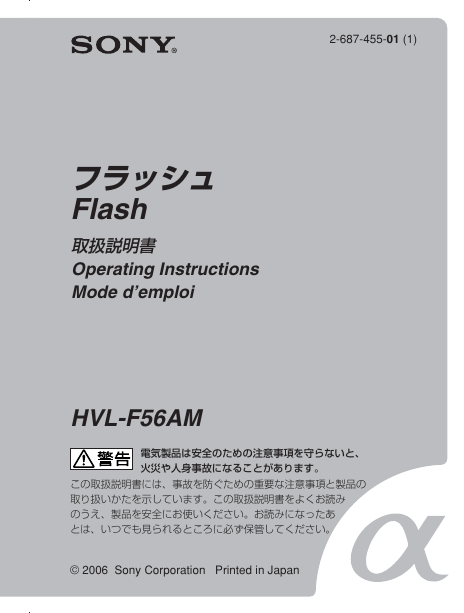

2-687-455-01 (1) フラッシュ Flash 取扱説明書 Operating Instructions Mode d’emploi HVL-F56AM 電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。 © 2006 Sony Corporation Printed in Japan

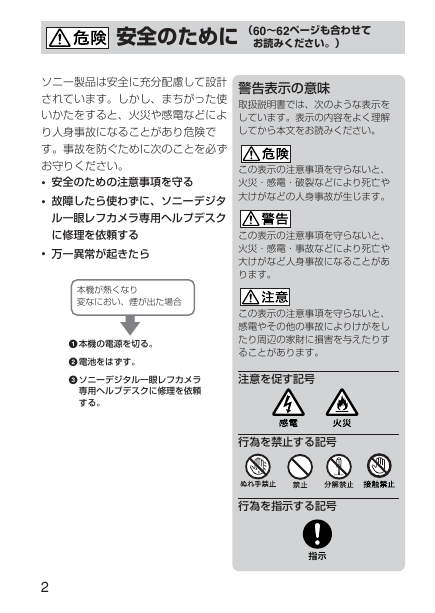

安全のために（60〜62ページも合わせて　お読みください。）ソニー製品は安全に充分配慮して設計されています。しかし、まちがった使いかたをすると、火災や感電などにより人身事故になることがあり危険です。事故を防ぐために次のことを必ずお守りください。 • 安全のための注意事項を守る • 故障したら使わずに、ソニーデジタル一眼レフカメラ専用ヘルプデスクに修理を依頼する • 万一異常が起きたら本機が熱くなり変なにおい、煙が出た場合 b 1 本機の電源を切る。 2 電池をはずす。 3 ソニーデジタル一眼レフカメラ専用ヘルプデスクに修理を依頼する。警告表示の意味取扱説明書では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。この表示の注意事項を守らないと、火災・感電・破裂などにより死亡や大けがなどの人身事故が生じます。この表示の注意事項を守らないと、火災・感電・事故などにより死亡や大けがなど人身事故になることがあります。この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の家財に損害を与えたりすることがあります。注意を促す記号行為を禁止する記号行為を指示する記号 2

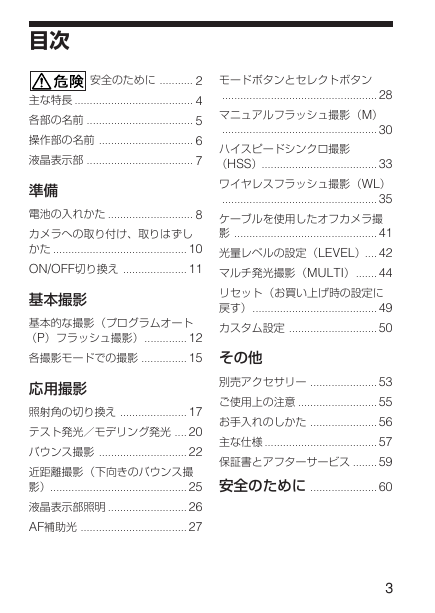

目次安全のために ........... 2 主な特長 ....................................... 4 各部の名前 ................................... 5 操作部の名前 ............................... 6 液晶表示部 ................................... 7 準備電池の入れかた ............................ 8 カメラへの取り付け、取りはずしかた ............................................ 10 ON/OFF切り換え ..................... 11 基本撮影基本的な撮影（プログラムオート（P）フラッシュ撮影）.............. 12 各撮影モードでの撮影 ............... 15 応用撮影照射角の切り換え ...................... 17 テスト発光／モデリング発光 .... 20 バウンス撮影 ............................. 22 近距離撮影（下向きのバウンス撮影）............................................. 25 液晶表示部照明 .......................... 26 AF補助光 ................................... 27 モードボタンとセレクトボタン ................................................... 28 マニュアルフラッシュ撮影（M） ................................................... 30 ハイスピードシンクロ撮影（HSS）...................................... 33 ワイヤレスフラッシュ撮影（WL） ................................................... 35 ケーブルを使用したオフカメラ撮影 ............................................... 41 光量レベルの設定（LEVEL）.... 42 マルチ発光撮影（MULTI）....... 44 リセット（お買い上げ時の設定に戻す）......................................... 49 カスタム設定 ............................. 50 その他別売アクセサリー ...................... 53 ご使用上の注意 .......................... 55 お手入れのしかた ...................... 56 主な仕様 ..................................... 57 保証書とアフターサービス ........ 59 安全のために ...................... 60 3

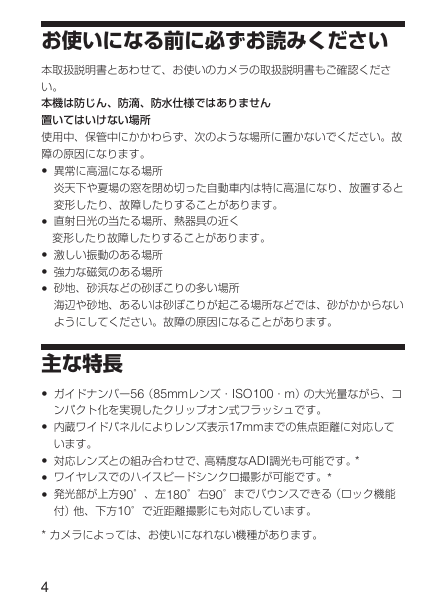

お使いになる前に必ずお読みください本取扱説明書とあわせて、お使いのカメラの取扱説明書もご確認ください。本機は防じん、防滴、防水仕様ではありません置いてはいけない場所使用中、保管中にかかわらず、次のような場所に置かないでください。故障の原因になります。 • 異常に高温になる場所炎天下や夏場の窓を閉め切った自動車内は特に高温になり、放置すると変形したり、故障したりすることがあります。 • 直射日光の当たる場所、熱器具の近く　変形したり故障したりすることがあります。 • 激しい振動のある場所 • 強力な磁気のある場所 • 砂地、砂浜などの砂ぼこりの多い場所海辺や砂地、あるいは砂ぼこりが起こる場所などでは、砂がかからないようにしてください。故障の原因になることがあります。主な特長 • ガイドナンバー56（85mmレンズ・ISO100・m）の大光量ながら、コンパクト化を実現したクリップオン式フラッシュです。 • 内蔵ワイドパネルによりレンズ表示17mmまでの焦点距離に対応しています。 • 対応レンズとの組み合わせで、高精度なADI調光も可能です。* • ワイヤレスでのハイスピードシンクロ撮影が可能です。* • 発光部が上方90°、左180°右90°までバウンスできる（ロック機能付）他、下方10°で近距離撮影にも対応しています。 * カメラによっては、お使いになれない機種があります。 4

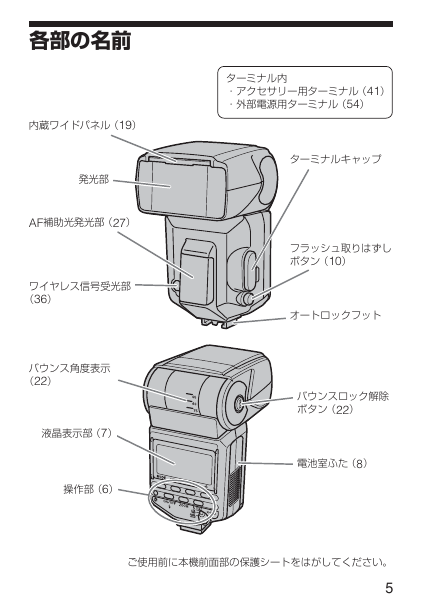

各部の名前内蔵ワイドパネル（19）発光部 AF補助光発光部（27）ワイヤレス信号受光部（36）バウンス角度表示（22）液晶表示部（7）操作部（6）ターミナル内・アクセサリー用ターミナル（41）・外部電源用ターミナル（54）ターミナルキャップフラッシュ取りはずしボタン（10）オートロックフットバウンスロック解除ボタン（22）電池室ふた（8）ご使用前に本機前面部の保護シートをはがしてください。 5

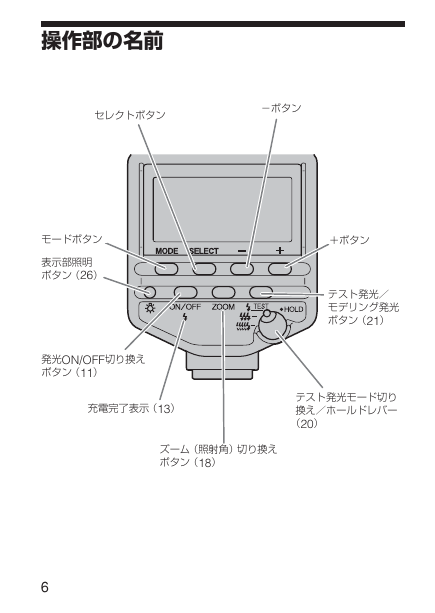

操作部の名前セレクトボタン −ボタンモードボタン表示部照明ボタン（26）発光ON/OFF切り換えボタン（11）充電完了表示（13）＋ボタンテスト発光／モデリング発光ボタン（21）テスト発光モード切り換え／ホールドレバー（20）ズーム（照射角）切り換えボタン（18） 6

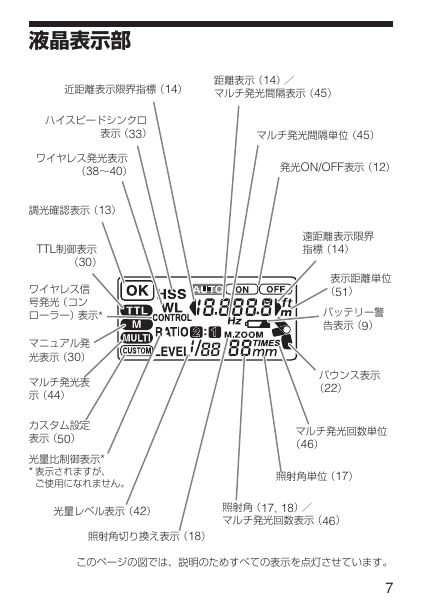

液晶表示部近距離表示限界指標（14）距離表示（14）／マルチ発光間隔表示（45）ハイスピードシンクロ表示（33）ワイヤレス発光表示（38〜40）調光確認表示（13） TTL制御表示（30）ワイヤレス信号発光（コンローラー）表示* マニュアル発光表示（30）マルチ発光表示（44）カスタム設定表示（50）光量比制御表示* * 表示されますが、ご使用になれません。マルチ発光間隔単位（45）発光ON/OFF表示（12）遠距離表示限界指標（14）表示距離単位（51）バッテリー警告表示（9）バウンス表示（22）マルチ発光回数単位（46）照射角単位（17）光量レベル表示（42）照射角切り換え表示（18）照射角（17, 18）／マルチ発光回数表示（46）このページの図では、説明のためすべての表示を点灯させています。 7

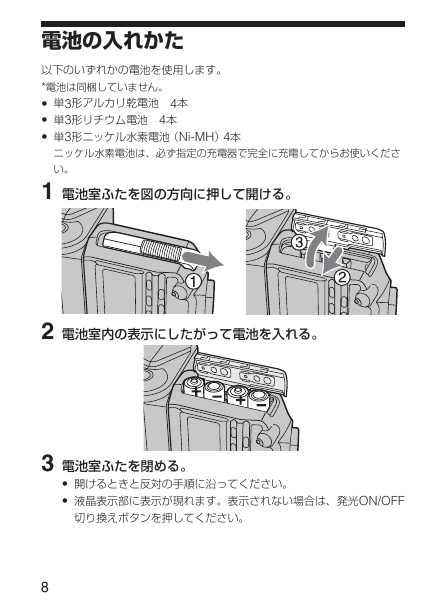

電池の入れかた以下のいずれかの電池を使用します。 *電池は同梱していません。 • 単3形アルカリ乾電池　4本 • 単3形リチウム電池　4本 • 単3形ニッケル水素電池（Ni-MH） 4本ニッケル水素電池は、必ず指定の充電器で完全に充電してからお使いください。 1 電池室ふたを図の方向に押して開ける。 2 電池室内の表示にしたがって電池を入れる。 3 電池室ふたを閉める。 • 開けるときと反対の手順に沿ってください。 • 液晶表示部に表示が現れます。表示されない場合は、発光ON/OFF 切り換えボタンを押してください。 8
