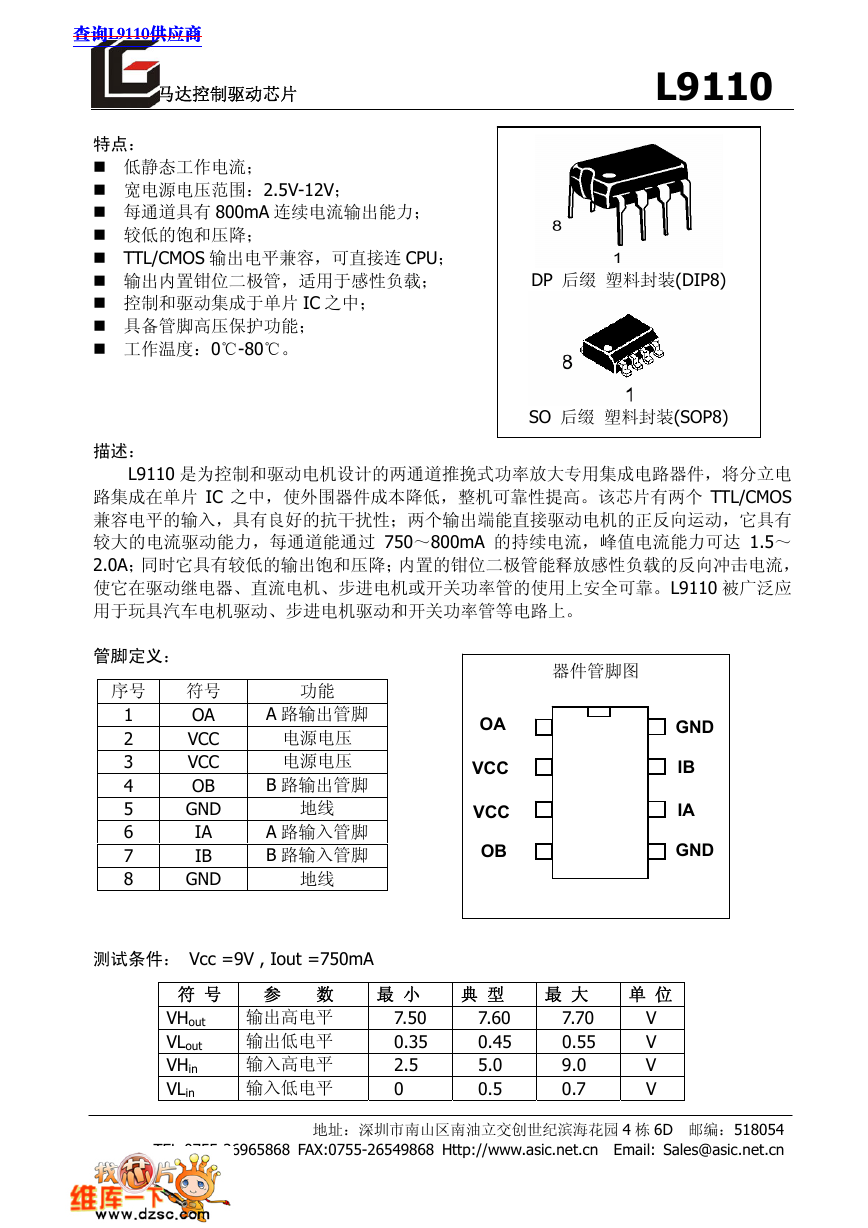

查询L9110供应商 马达控制驱动芯片 L9110 地址：深圳市南山区南油立交创世纪滨海花园4栋6D 邮编：518054 TEL:0755-26965868 FAX:0755-26549868 Http://www.asic.net.cn Email: Sales@asic.net.cn 特点： 低静态工作电流； 宽电源电压范围：2.5V-12V； 每通道具有800mA连续电流输出能力； 较低的饱和压降； TTL/CMOS输出电平兼容，可直接连CPU； 输出内置钳位二极管，适用于感性负载； 控制和驱动集成于单片IC之中； 具备管脚高压保护功能； 工作温度：0℃-80℃。 描述： L9110是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。该芯片有两个TTL/CMOS兼容电平的输入，具有良好的抗干扰性；两个输出端能直接驱动电机的正反向运动，它具有较大的电流驱动能力，每通道能通过750～800mA的持续电流，峰值电流能力可达1.5～2.0A；同时它具有较低的输出饱和压降；内置的钳位二极管能释放感性负载的反向冲击电流，使它在驱动继电器、直流电机、步进电机或开关功率管的使用上安全可靠。L9110被广泛应用于玩具汽车电机驱动、步进电机驱动和开关功率管等电路上。 管脚定义： 序号 符号 功能 1 OA A路输出管脚 2 VCC 电源电压 3 VCC 电源电压 4 OB B路输出管脚 5 GND 地线 6 IA A路输入管脚 7 IB B路输入管脚 8 GND 地线 测试条件： Vcc =9V , Iout =750mA 符 号 参 数 最 小 典 型 最 大 单 位 VHout 输出高电平 7.50 7.60 7.70 V VLout 输出低电平 0.35 0.45 0.55 V VHin 输入高电平 2.5 5.0 9.0 V VLin 输入低电平 0 0.5 0.7 V DP 后缀 塑料封装(DIP8) SO 后缀 塑料封装(SOP8) 器件管脚图 OAGND IB IA GND OBVCCVCC查询L9110供应商

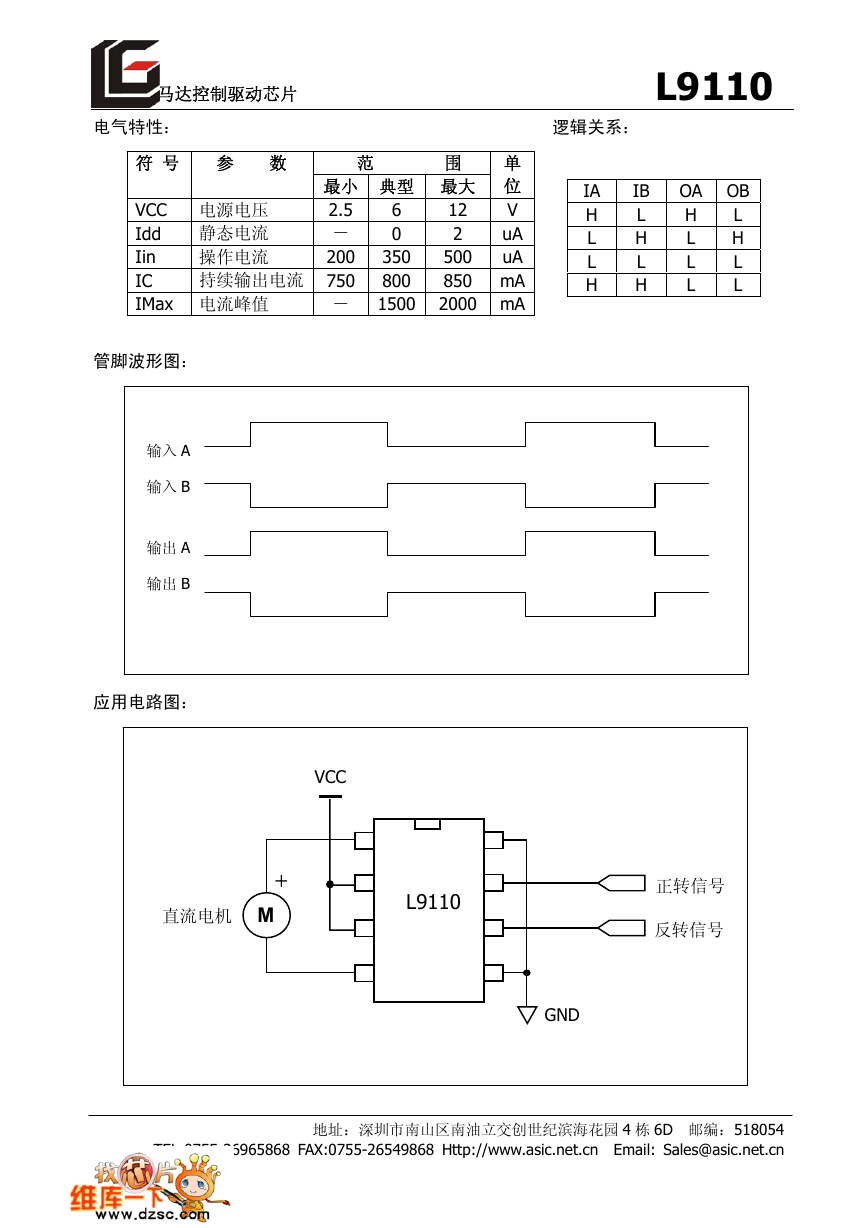

马达控制驱动芯片 L9110 地址：深圳市南山区南油立交创世纪滨海花园4栋6D 邮编：518054 TEL:0755-26965868 FAX:0755-26549868 Http://www.asic.net.cn Email: Sales@asic.net.cn 电气特性： 逻辑关系： 范 围 符 号 参 数 最小 典型最大 单 位VCC 电源电压 2.5 6 12 V Idd 静态电流 － 0 2 uAIin 操作电流 200 350 500 uAIC 持续输出电流 750 800 850 mAIMax 电流峰值 － 15002000 mA 管脚波形图： 应用电路图： IA IB OA OBH L H L L H L H L L L L H H L L 正转信号 VCC GND反转信号 M 直流电机 L9110＋ 输入B 输出B 输出A 输入A
