DriveIT 低压交流传动用户手册联创PLC培训中心 www.plclc.com 高性能矢量控制变频器 ACS550-01 变频器（0.75…160 kW）

联创PLC培训中心 www.plclc.com ACS550 User’s Manual ACS550 变频器相关手册通用手册 ACS550-01/U1 用户手册 (0.75…160 kW) • 安全指南 • 安装 • 起动 • 内置现场总线 • 现场总线适配器 • 诊断 • 维护 • 技术数据 R1 R2 R3 R4 R5 R6 法兰安装指导组件 , IP21 / UL type 1 外形尺寸 FMK-A-R1 FMK-A-R2 FMK-A-R3 FMK-A-R4 AC8-FLNGMT-R5 1 AC8-FLNGMT-R6 1 1. 不适用于 ACS550-01 系列组件 , IP54 / UL type 12 外形尺寸 FMK-B-R1 FMK-B-R2 FMK-B-R3 FMK-B-R4 R1 R2 R3 R4 编号 100000982 100000984 100000986 100000988 ACS800- PNTG01U-EN 编号 100000990 100000992 100000994 100000996 可选件手册 ( 手册和可选件一起发货 ) MFDT-01 FlashDrop 用户手册 3AFE68591074 ( 英文 ) OHDI-01 115/230 V 数字输入模块用户手册 3AUA0000003101 ( 英文 ) OREL-01 继电器输出扩展模块用户手册 3AUA0000001935 ( 英文 ) OTAC-01 脉冲编码器接口模块用户手册 3AUA0000001938 ( 英文 ) RCAN-01 CANopen 总线适配器用户手册 3AFE64504231 ( 英文 ) RCCL-01 CC-Link 总线适配器用户手册 3AUA0000061340 ( 英文 ) RCNA-01 ControlNet 总线适配器用户手册 3AFE64506005 ( 英文 ) RDNA-01 DeviceNet 总线适配器用户手册 3AFE64504223 ( 英文 ) RECA-01 EtherCAT 总线适配器用户手册 3AUA0000043520 ( 英文 ) REPL-01 Ethernet POWERLINK 总线适配器用户手册 3AUA0000052289 ( 英文 ) RETA-01 Ethernet 总线适配器用户手册 3AFE64539736 ( 英文 ) RETA-02 Ethernet 总线适配器用户手册 3AFE68895383 ( 英文 ) RLON-01 LonWorks 总线适配器用户手册 3AFE64798693 ( 英文 ) RPBA-01 PROFIBUS-DP 总线适配器用户手册 3AFE64504215 ( 英文 ) RETA-01 Ethernet 总线适配器用户手册 3AUA0000042896 ( 英文 ) 技术目录 • 安全 • 安装 • 起动 • 故障诊断 • 技术数据维护手册 ACS50, ACS55, ACS150, ACS310, ACS320, ACS350, ACS550, ACH550 电解电容重整指导 3AFE68735190 ( 英文 ) CANopen 为 CAN 公司所持有的注册商标。 CC-Link 为 CC-Link 合作组织所持有的注册商标。 ControlNet™ 为 ODVA™ 所持有的注册商标。 DeviceNet™ 为 ODVA™ 所持有的注册商标。 DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。 EtherCAT 为 Beckhoff 所持有的注册商标。 EtherNet/IP™ 为 ODVA™ 所持有的注册商标。 LonWorks 为 Echelon 公司所持有的注册商标。 Modbus 和 Modbus/TCP 为 Schneider 公司所持有的注册商标。 PROFIBUS, PROFIBUS DP和PROFINET IO为Profibus 贸易组织所持有的注册商标。 © 2010ABB 版权所有

联创PLC培训中心 www.plclc.com 3 ACS550 用户手册安全指南警告 ! 只允许专业技术人员安装 ACS550! 警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或 BRK+ , BRK- 上面依然存在危险电压 ! 警告 ! 主回路电源得电后即存在危险电压。电源断开后等候 5 分钟（让中间回路电容充分放电）再打开前面板。警告 ! ACS550 断电后，在继电器端子上 ( RO1…RO3 ) 依然可能有外部危险电压。警告 ! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。警告 ! ACS550-01 不是可以在现场维修的机器。不要试图修理损坏的单元，请与供应商或当地授权的维修站联系。警告 ! 当输入电源短时断电之后再次恢复时，如果外部运行指令为 ON （起动）， ACS550 将自动起动。警告 ! 散热器的温度可能很高。参见 " 技术数据 "，第 226 页。警告 ! 不要使用断路设备来起停电机，而应通过控制变频器的起停来控制电机。直流侧电解电容所允许的最大充放电次数为每 10 分钟内 5 次。警告!如果变频器用在浮地电网或高阻接地(大于30欧姆)电网时，请断开内部EMC滤波器的连接，否则系统将通过 EMC 滤波电容接地。可能会导致危险或损坏变频器。如果变频器用在角接地 TN 电网时，请断开内部 EMC 滤波器的连接，否则将损坏变频器。注意：断开 EMC 滤波器连接后，变频器将不具有 EMC 兼容性。参见相关章节 " 断开内部 EMC 滤波器 "，第 17 页。也参见相关章节 " 不对称接地电网、 " 和 " 浮地电网 "，第 232 页。警告 ! 不要试图在变频器上电的时候安装或拆卸 EM1, EM3, F1 或 F2 螺钉。注意 ! 欲获取详细的技术信息，请与供应商或当地 ABB 代表处联系。安全指南

联创PLC培训中心 www.plclc.com ACS550 用户手册 4 使用警告和注意标记在这本手册里有两种安全指导： • • 警告标志使用如下：注意是对某一特定条件或因素，或对某一事物给予提醒。警告是告知存在某种会导致人员伤害或设备损坏的情形，并告知如何避免危险。电气警告警告存在电气方面的危险，会导致人员伤害或设备损坏。一般警告关于对特定条件及其它会导致人员伤害或设备损坏的电气环境的警告。安全指南

联创PLC培训中心 www.plclc.com 5 ACS550 用户手册目录安全指南使用警告和注意标志 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 目录安装安装流程图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 准备安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 安装变频器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 启动控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 助手型控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 基本型控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 应用宏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 ACS550 完整参数列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 完整参数描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 内置现场总线概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159 设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 机械和电气安装 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 通讯建立 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 激活传动控制功能 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163 来自传动的反馈信号 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 故障诊断 – EFB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168 Modbus 协议技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171 ABB 控制配置文件技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179 现场总线适配器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191 设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193 机械和电气安装 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193 通讯建立 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194 激活传动控制功能 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195 来自传动的反馈信号 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197 故障诊断 – FBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198 ABB 传动配置文件技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 通用配置文件技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209 故障诊断诊断显示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212 报警校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217 目录

联创PLC培训中心 www.plclc.com ACS550 User’s Manual 6 维护维护周期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222 散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222 更换主风机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223 更换内部风机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224 电容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224 控制盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225 技术数据额定容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226 输入功率连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229 电机连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236 制动部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241 控制电路连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245 效率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246 冷却 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246 尺寸和重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 248 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251 环境条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251 材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253 应用标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253 有限责任 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256 目录

联创PLC培训中心 www.plclc.com 7 ACS550 用户手册安装操作前请仔细阅读这些安装指导。忽视这些警告和指导可能会造成设备失灵或人身伤害。警告 ! 在开始工作前先阅读 " 安全指南 " ，第 3 页。安装流程图 ACS550 变频器的安装需遵守下面所列的步骤。这些步骤必须按如下所示的顺序来操作。在每一步的右边列出了关于正确安装变频器的详尽的参考信息。任务参考信息准备安装准备安装地点移去前面板安装变频器接线检查安装装回前面板上电启动 " 准备安装 " ，第 8 页。 " 准备安装地点 " ，第 11 页。 " 移去前面板 " ，第 11 页。 " 变频器的安装 " ，第 12 页。 " 电缆安装概述 " ，第 13 页。 " 接线安装 " ，第 19 页。 " 检查安装 " ，第 24 页。 " 装回面板 " ，第 25 页。 " 上电 "，第 26 页。 " 启动 " ，第 26 页。安装

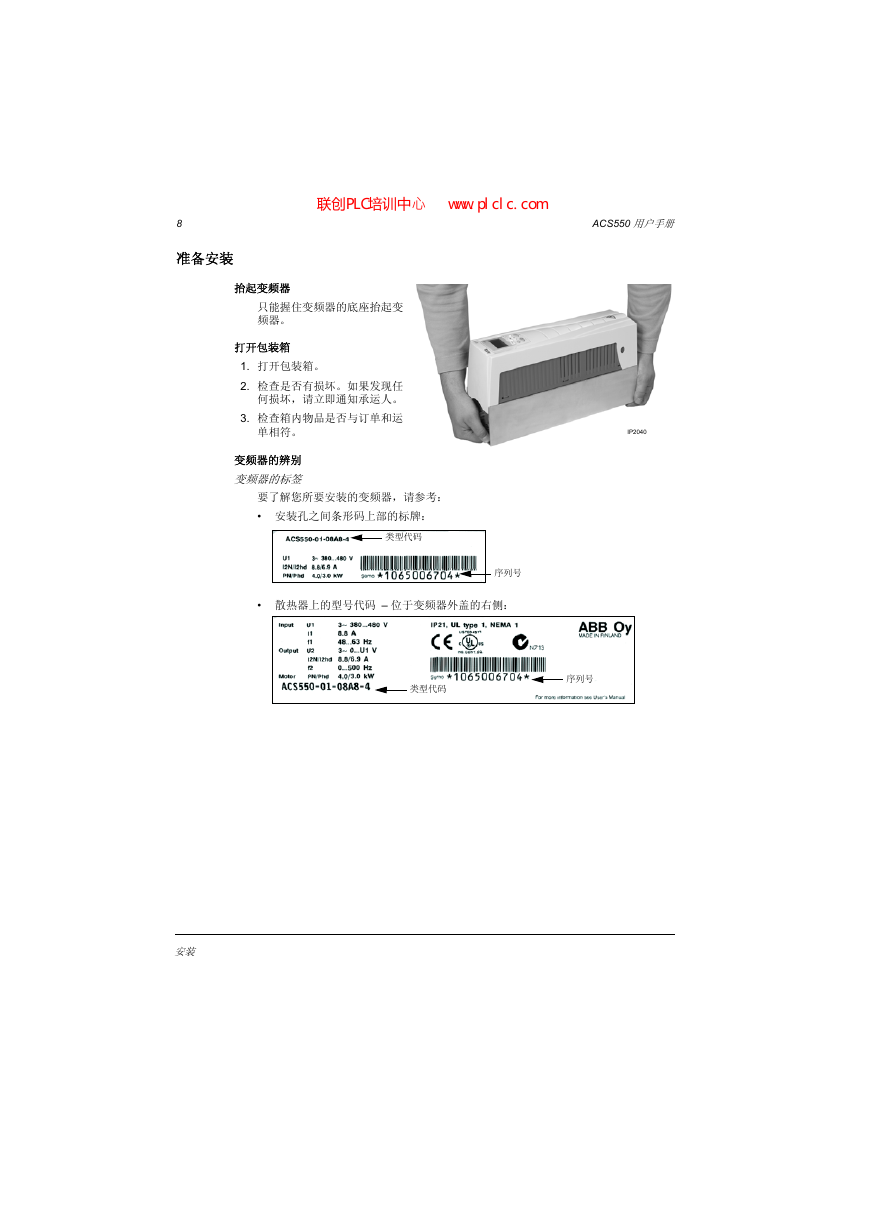

联创PLC培训中心 www.plclc.com ACS550 用户手册 8 准备安装抬起变频器只能握住变频器的底座抬起变频器。打开包装箱 1. 打开包装箱。 2. 检查是否有损坏。如果发现任何损坏，请立即通知承运人。 3. 检查箱内物品是否与订单和运单相符。变频器的辨别变频器的标签要了解您所要安装的变频器，请参考： • 安装孔之间条形码上部的标牌：类型代码 • 散热器上的型号代码 – 位于变频器外盖的右侧：序列号 IP2040 类型代码序列号安装
