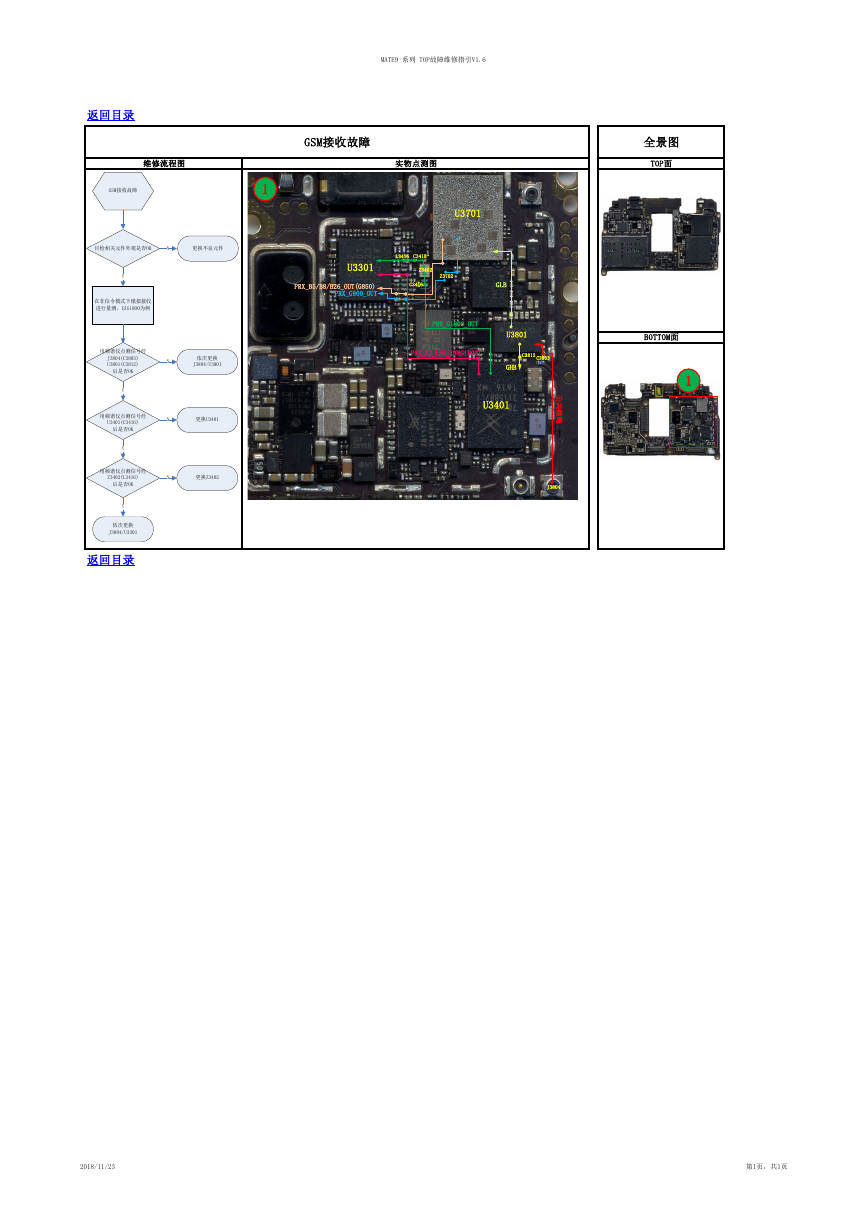

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 GSM接收故障 全景图 TOP面 GSM接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以G1800为例 用频谱仪点测信号经 J3804(C3803) U3801(C3812) 后是否OK Y 用频谱仪点测信号经 U3401(C3416) 后是否OK Y 用频谱仪点测信号经 Z3402(L3416) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 依次更换 J3804/U3801 更换U3401 更换Z3402 U3701 U3301 PRX_B5/B8/B26_OUT(G850) PRX_G900_OUT L3416 C3418 Z3402 Z3702 C3416 GLB PRX_G1800_OUT PRX_B2_LNA_IN(G1900) U3801 C3812 C3803 GHB U3401 公 共 线 路 J3804 BOTTOM面 1 2018/11/23 第1页，共1页
