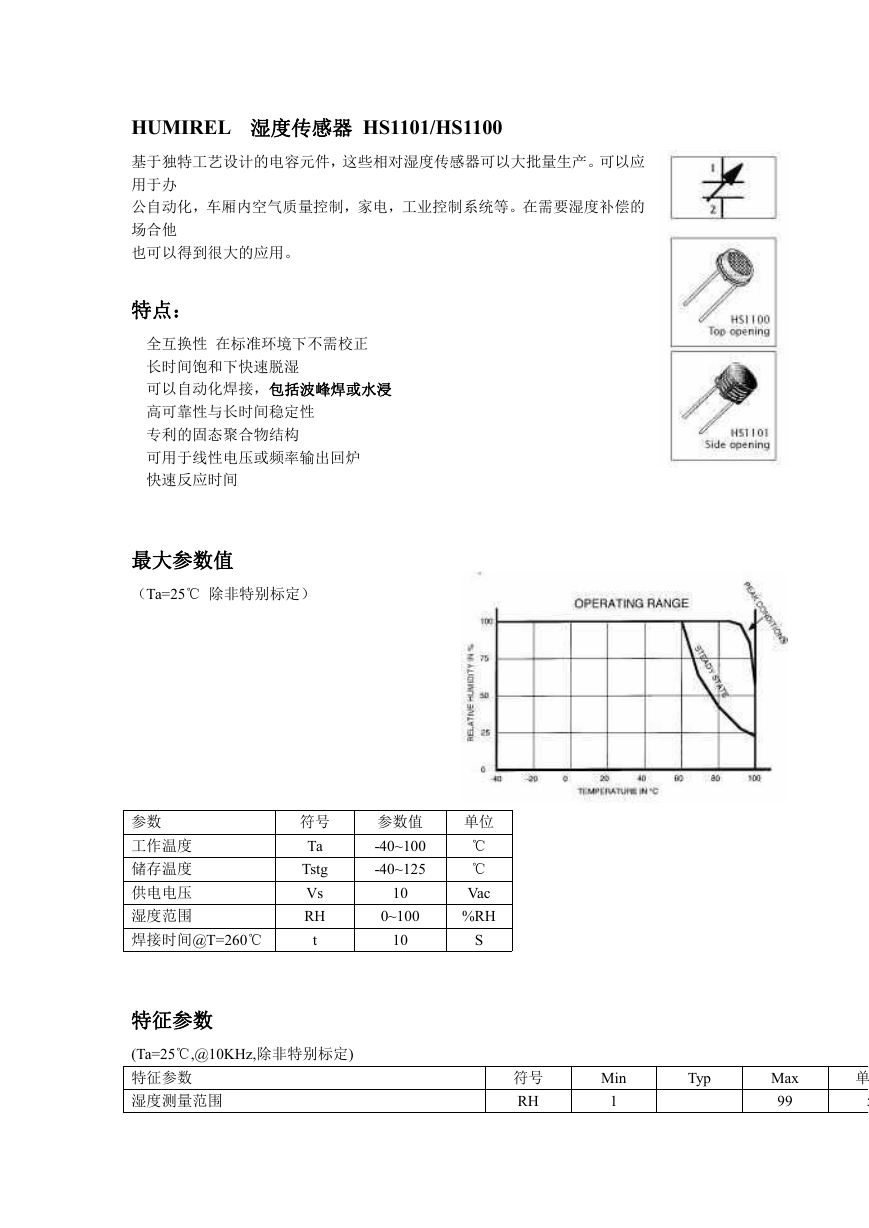

HUMIREL 湿度传感器 HS1101/HS1100 基于独特工艺设计的电容元件，这些相对湿度传感器可以大批量生产。可以应用于办公自动化，车厢内空气质量控制，家电，工业控制系统等。在需要湿度补偿的场合他也可以得到很大的应用。特点：全互换性在标准环境下不需校正长时间饱和下快速脱湿可以自动化焊接，包括波峰焊或水浸高可靠性与长时间稳定性专利的固态聚合物结构可用于线性电压或频率输出回炉快速反应时间最大参数值（Ta=25℃ 除非特别标定）参数工作温度储存温度供电电压湿度范围焊接时间@T=260℃ 符号 Ta Tstg Vs RH t 参数值 -40~100 -40~125 10 0~100 10 单位 ℃ ℃ Vac %RH S 特征参数 (Ta=25℃,@10KHz,除非特别标定) 特征参数湿度测量范围符号 RH Min 1 Typ Max 99 单位 5

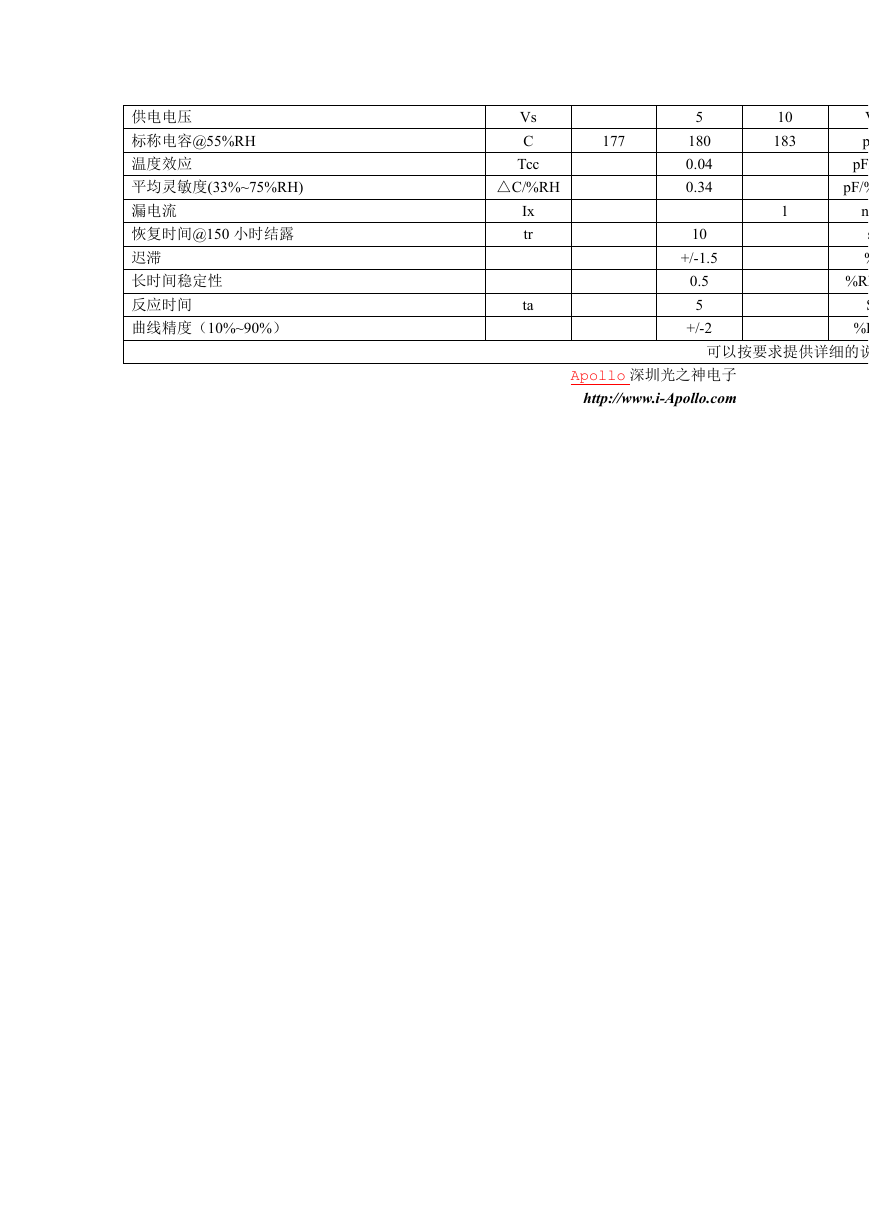

供电电压标称电容@55%RH 温度效应平均灵敏度(33%~75%RH) 漏电流恢复时间@150 小时结露迟滞长时间稳定性反应时间曲线精度（10%~90%） Vs C Tcc △C/%RH 177 Ix tr ta 5 180 0.04 0.34 10 +/-1.5 0.5 5 +/-2 10 183 1 V pF pF/℃ pF/%RH nA s % %RH/yr S %RH 可以按要求提供详细的说明书 Apollo 深圳光之神电子 http://www.i-Apollo.com

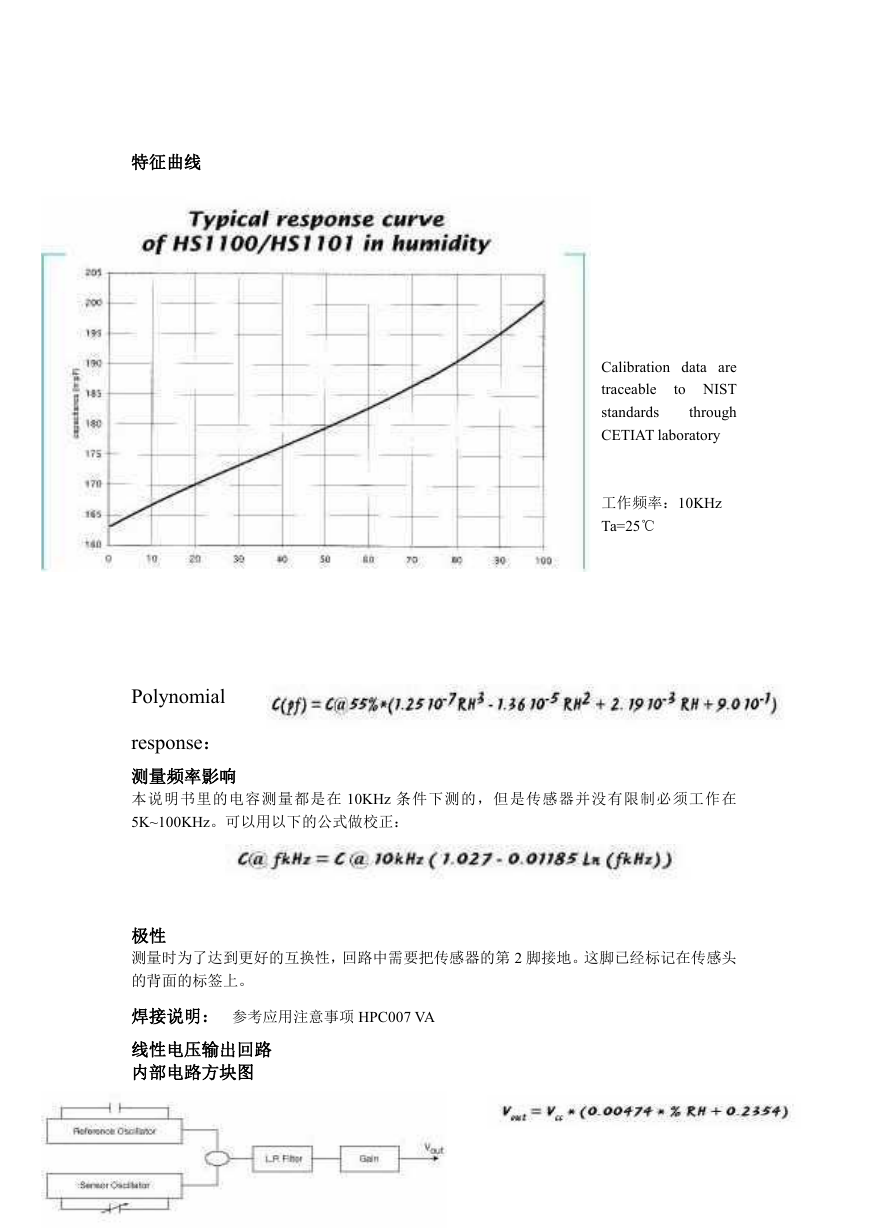

特征曲线 Calibration data are to NIST traceable standards through CETIAT laboratory 工作频率：10KHz Ta=25℃ Polynomial response：测量频率影响本说明书里的电容测量都是在 10KHz 条件下测的，但是传感器并没有限制必须工作在 5K~100KHz。可以用以下的公式做校正：极性测量时为了达到更好的互换性，回路中需要把传感器的第 2 脚接地。这脚已经标记在传感头的背面的标签上。焊接说明：参考应用注意事项 HPC007 VA 线性电压输出回路内部电路方块图

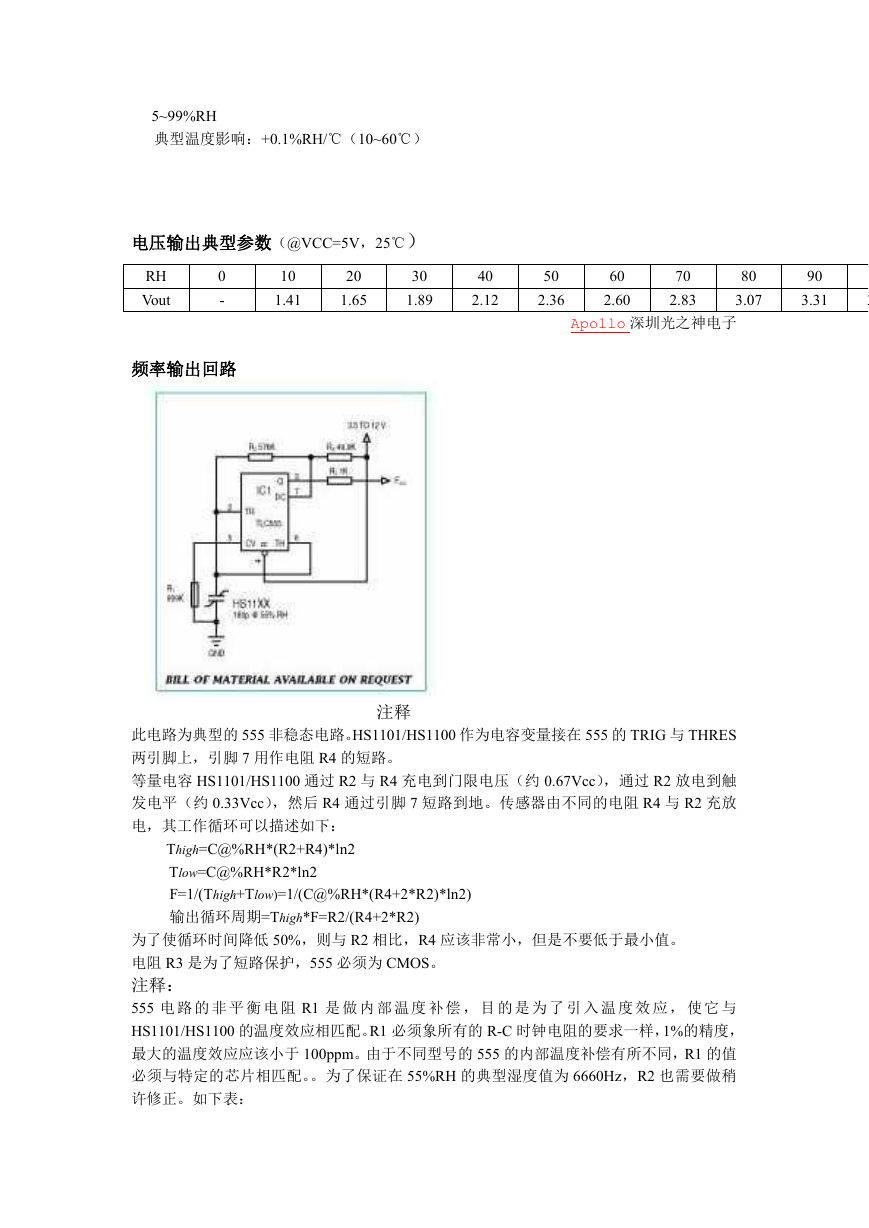

5~99%RH 典型温度影响：+0.1%RH/℃（10~60℃）电压输出典型参数（@VCC=5V，25℃） RH Vout 0 - 10 1.41 20 1.65 30 1.89 40 2.12 50 2.36 60 2.60 70 2.83 80 3.07 90 3.31 3.55 Apollo 深圳光之神电子频率输出回路注释此电路为典型的 555 非稳态电路。HS1101/HS1100 作为电容变量接在 555 的 TRIG 与 THRES 两引脚上，引脚 7 用作电阻 R4 的短路。等量电容 HS1101/HS1100 通过 R2 与 R4 充电到门限电压（约 0.67Vcc），通过 R2 放电到触发电平（约 0.33Vcc），然后 R4 通过引脚 7 短路到地。传感器由不同的电阻 R4 与 R2 充放电，其工作循环可以描述如下： Thigh=C@%RH*(R2+R4)*ln2 Tlow=C@%RH*R2*ln2 F=1/(Thigh+Tlow)=1/(C@%RH*(R4+2*R2)*ln2) 输出循环周期=Thigh*F=R2/(R4+2*R2) 为了使循环时间降低 50%，则与 R2 相比，R4 应该非常小，但是不要低于最小值。电阻 R3 是为了短路保护，555 必须为 CMOS。注释： 555 电路的非平衡电阻 R1 是做内部温度补偿，目的是为了引入温度效应，使它与 HS1101/HS1100 的温度效应相匹配。R1 必须象所有的 R-C 时钟电阻的要求一样，1%的精度，最大的温度效应应该小于 100ppm。由于不同型号的 555 的内部温度补偿有所不同，R1 的值必须与特定的芯片相匹配。。为了保证在 55%RH 的典型湿度值为 6660Hz，R2 也需要做稍许修正。如下表：

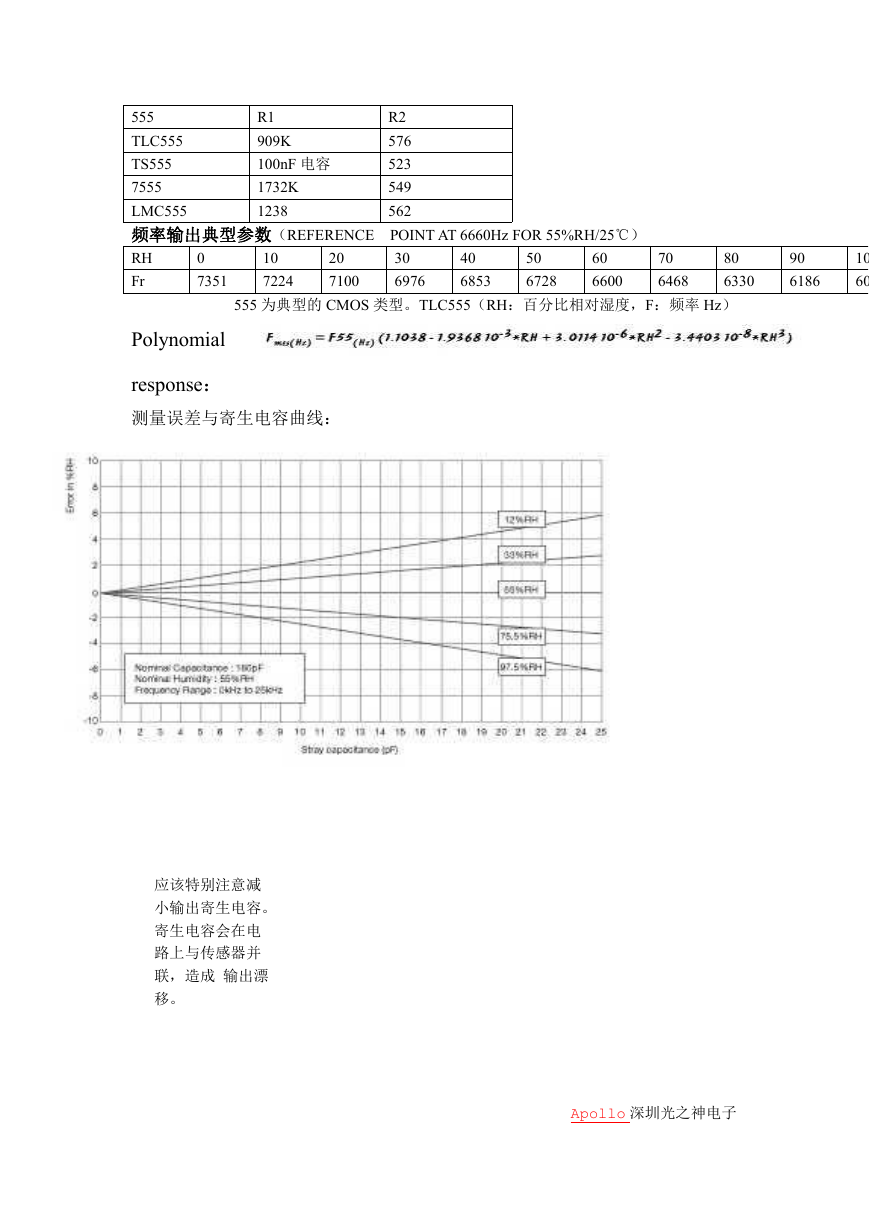

R1 909K 100nF 电容 1732K 1238 555 TLC555 TS555 7555 LMC555 频率输出典型参数（REFERENCE POINT AT 6660Hz FOR 55%RH/25℃） RH Fr R2 576 523 549 562 0 7351 10 7224 20 7100 30 6976 40 6853 50 6728 60 6600 70 6468 80 6330 90 6186 100 6033 555 为典型的 CMOS 类型。TLC555（RH：百分比相对湿度，F：频率 Hz） Polynomial response：测量误差与寄生电容曲线：应该特别注意减小输出寄生电容。寄生电容会在电路上与传感器并联，造成输出漂移。 Apollo 深圳光之神电子

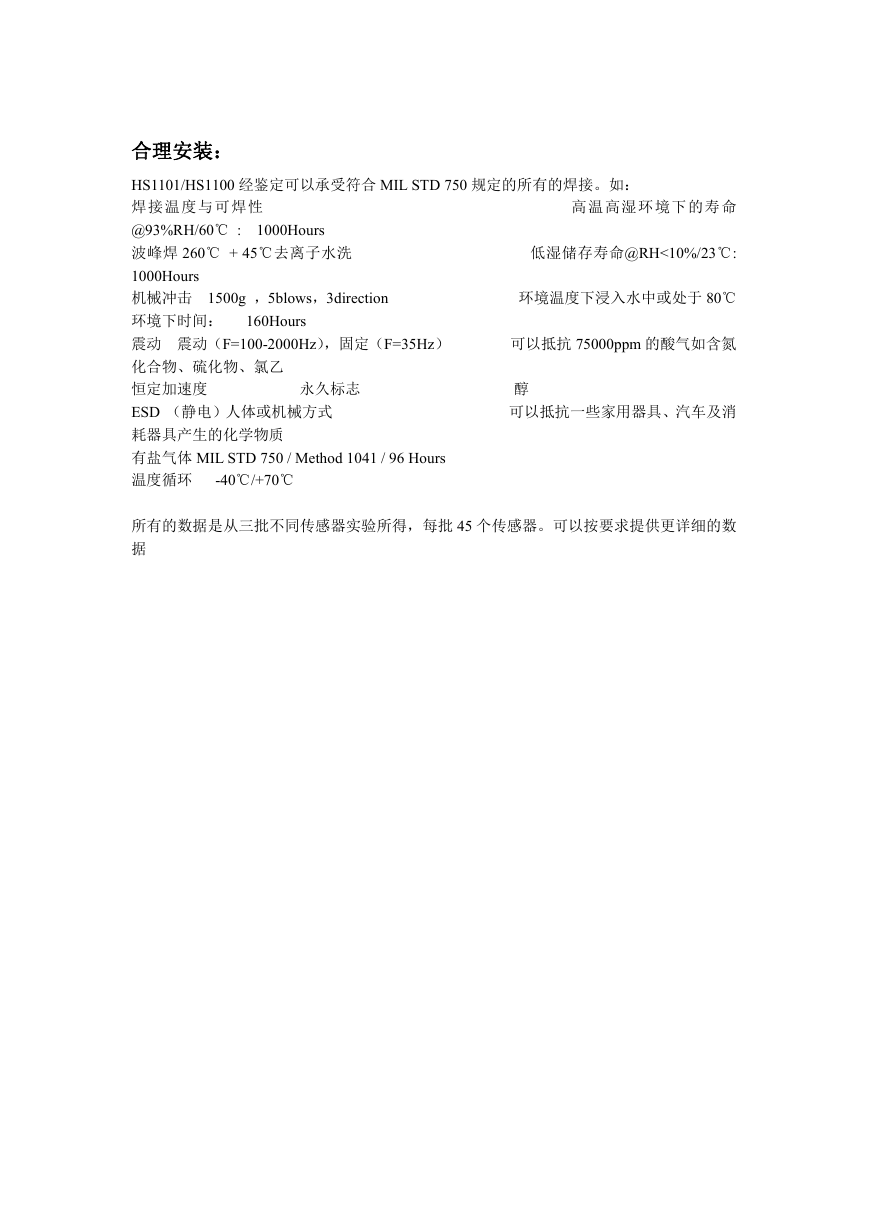

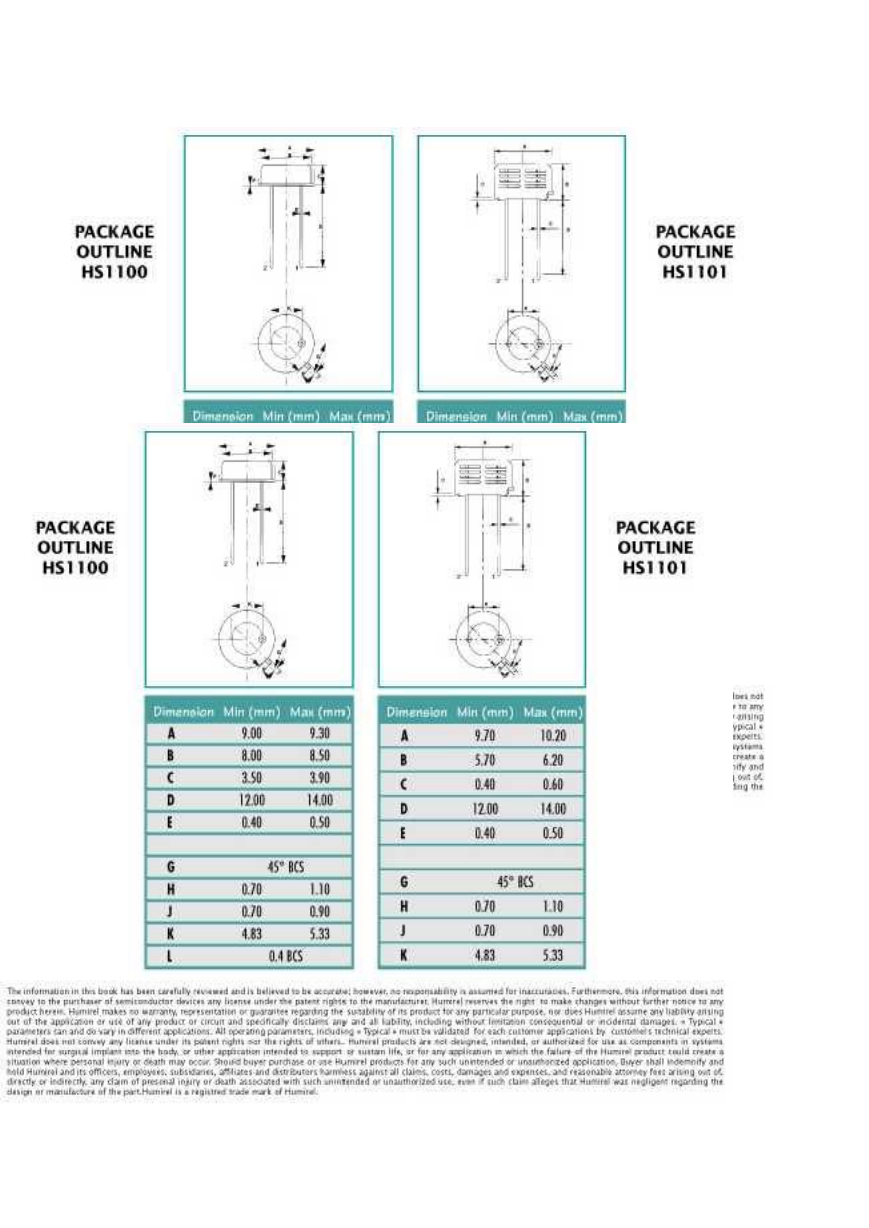

高温高湿环境下的寿命合理安装： 1000Hours HS1101/HS1100 经鉴定可以承受符合 MIL STD 750 规定的所有的焊接。如：焊接温度与可焊性 @93%RH/60℃ : 波峰焊 260℃ + 45℃去离子水洗 1000Hours 机械冲击 1500g ，5blows，3direction 环境下时间： 160Hours 震动震动（F=100-2000Hz），固定（F=35Hz）化合物、硫化物、氯乙恒定加速度 ESD （静电）人体或机械方式耗器具产生的化学物质有盐气体 MIL STD 750 / Method 1041 / 96 Hours 温度循环 -40℃/+70℃ 永久标志低湿储存寿命@RH<10%/23℃: 环境温度下浸入水中或处于 80℃ 可以抵抗 75000ppm 的酸气如含氮醇可以抵抗一些家用器具、汽车及消所有的数据是从三批不同传感器实验所得，每批 45 个传感器。可以按要求提供更详细的数据
