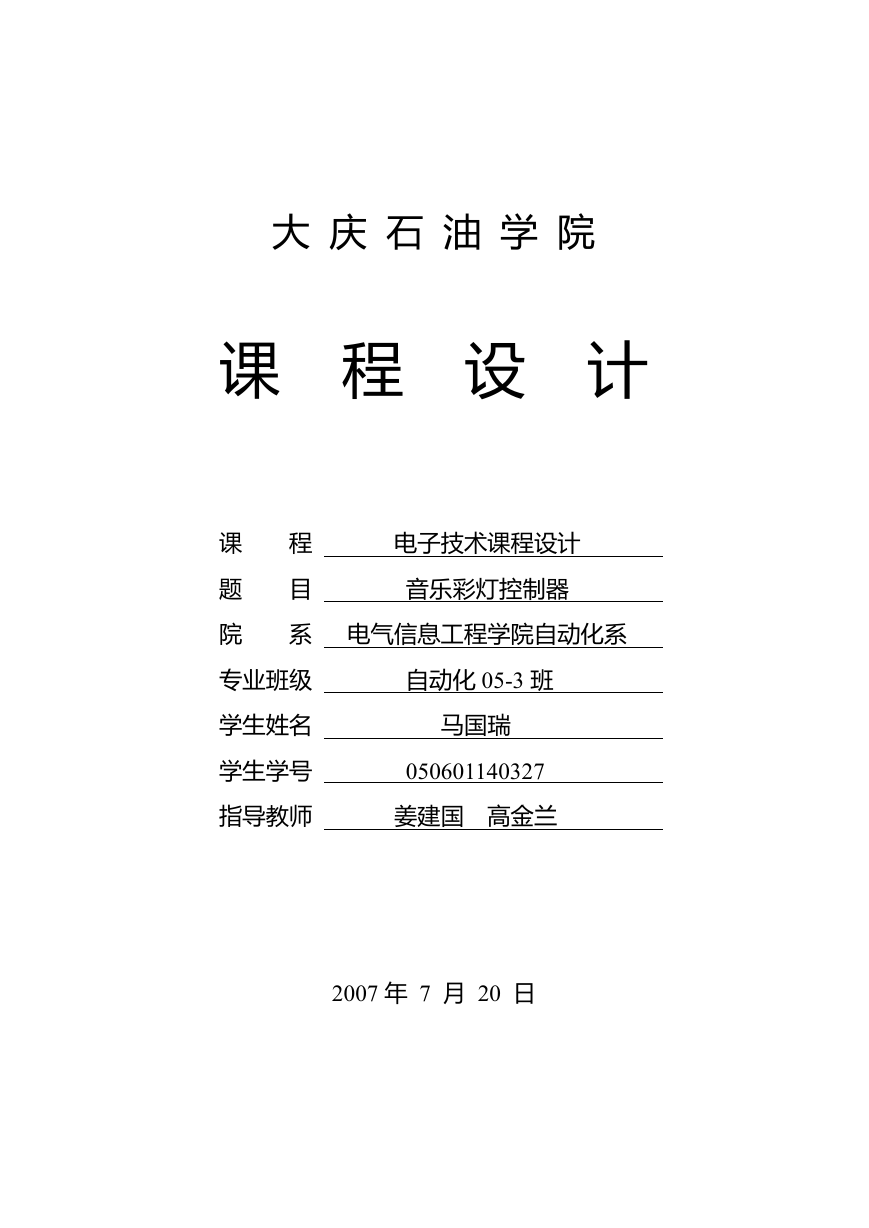

大庆石油学院课程设计课题院程目电子技术课程设计音乐彩灯控制器系电气信息工程学院自动化系专业班级学生姓名学生学号指导教师自动化 05-3 班马国瑞 050601140327 姜建国高金兰 2007 年 7 月 20 日

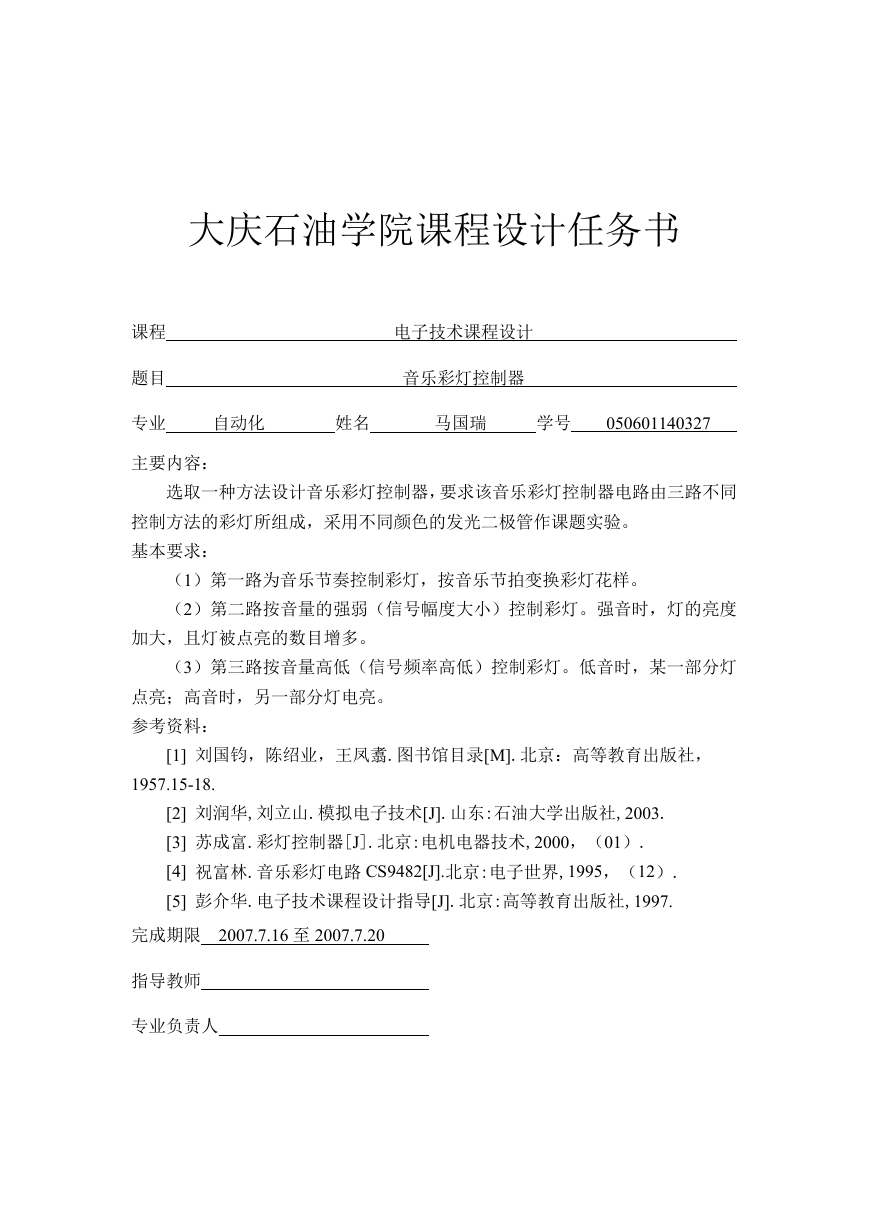

大庆石油学院课程设计任务书课程题目电子技术课程设计音乐彩灯控制器专业自动化姓名马国瑞学号 050601140327 主要内容：选取一种方法设计音乐彩灯控制器，要求该音乐彩灯控制器电路由三路不同控制方法的彩灯所组成，采用不同颜色的发光二极管作课题实验。基本要求：（1）第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。（2）第二路按音量的强弱（信号幅度大小）控制彩灯。强音时，灯的亮度加大，且灯被点亮的数目增多。（3）第三路按音量高低（信号频率高低）控制彩灯。低音时，某一部分灯点亮；高音时，另一部分灯电亮。参考资料： [1] 刘国钧，陈绍业，王凤翥.图书馆目录[M].北京：高等教育出版社， 1957.15-18. [2] 刘润华,刘立山.模拟电子技术[J].山东:石油大学出版社,2003. [3] 苏成富.彩灯控制器[J].北京:电机电器技术,2000，（01）. [4] 祝富林.音乐彩灯电路 CS9482[J].北京:电子世界,1995，（12）. [5] 彭介华.电子技术课程设计指导[J].北京:高等教育出版社,1997. 完成期限 2007.7.16 至 2007.7.20 指导教师专业负责人

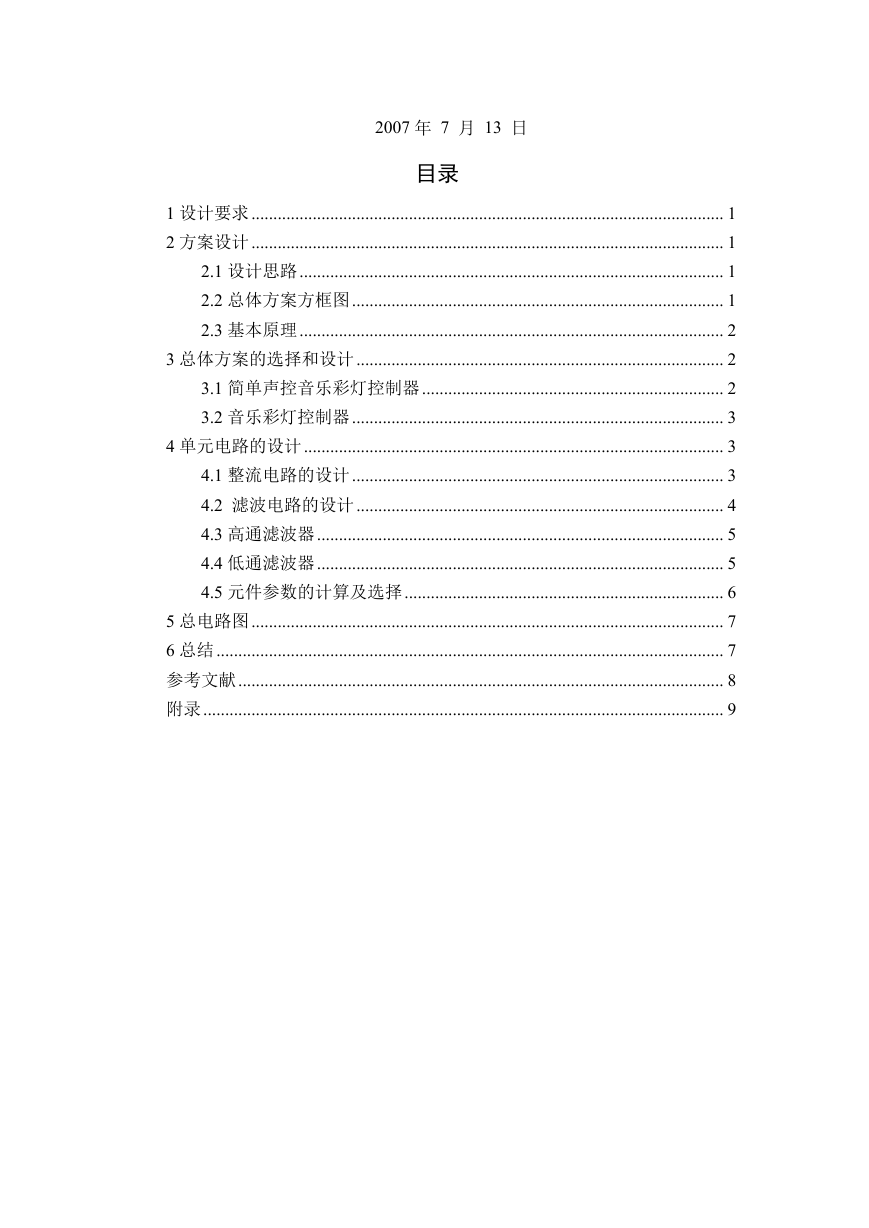

2007 年 7 月 13 日目录 1 设计要求............................................................................................................ 1 2 方案设计............................................................................................................ 1 2.1 设计思路................................................................................................. 1 2.2 总体方案方框图..................................................................................... 1 2.3 基本原理................................................................................................. 2 3 总体方案的选择和设计.................................................................................... 2 3.1 简单声控音乐彩灯控制器..................................................................... 2 3.2 音乐彩灯控制器..................................................................................... 3 4 单元电路的设计................................................................................................ 3 4.1 整流电路的设计..................................................................................... 3 4.2 滤波电路的设计.................................................................................... 4 4.3 高通滤波器............................................................................................. 5 4.4 低通滤波器............................................................................................. 5 4.5 元件参数的计算及选择......................................................................... 6 5 总电路图............................................................................................................ 7 6 总结.................................................................................................................... 7 参考文献............................................................................................................... 8 附录....................................................................................................................... 9

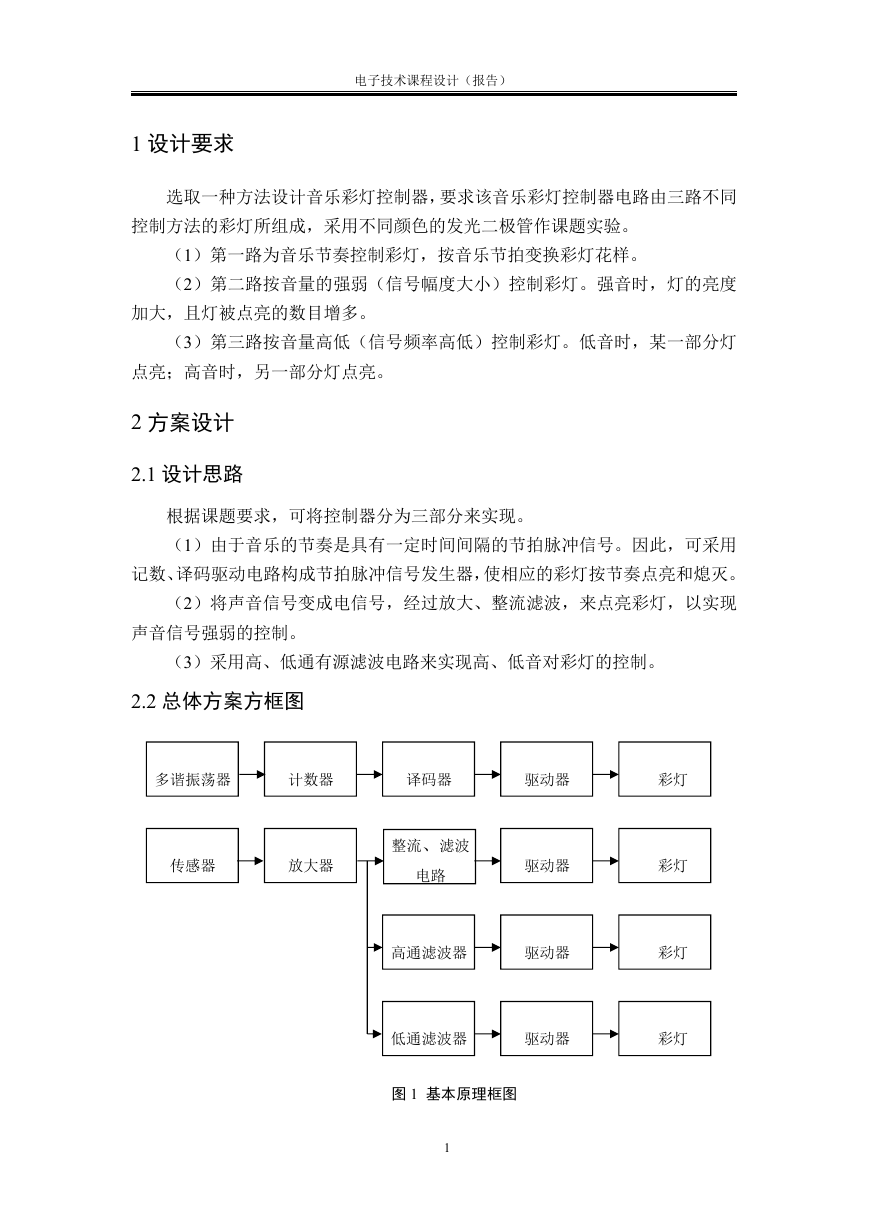

电子技术课程设计（报告） 1 设计要求选取一种方法设计音乐彩灯控制器，要求该音乐彩灯控制器电路由三路不同控制方法的彩灯所组成，采用不同颜色的发光二极管作课题实验。（1）第一路为音乐节奏控制彩灯，按音乐节拍变换彩灯花样。（2）第二路按音量的强弱（信号幅度大小）控制彩灯。强音时，灯的亮度加大，且灯被点亮的数目增多。（3）第三路按音量高低（信号频率高低）控制彩灯。低音时，某一部分灯点亮；高音时，另一部分灯点亮。 2 方案设计 2.1 设计思路根据课题要求，可将控制器分为三部分来实现。（1）由于音乐的节奏是具有一定时间间隔的节拍脉冲信号。因此，可采用记数、译码驱动电路构成节拍脉冲信号发生器，使相应的彩灯按节奏点亮和熄灭。（2）将声音信号变成电信号，经过放大、整流滤波，来点亮彩灯，以实现声音信号强弱的控制。（3）采用高、低通有源滤波电路来实现高、低音对彩灯的控制。 2.2 总体方案方框图多谐振荡器计数器译码器驱动器彩灯传感器放大器整流、滤波电路驱动器彩灯高通滤波器驱动器彩灯低通滤波器驱动器彩灯图 1 基本原理框图 1

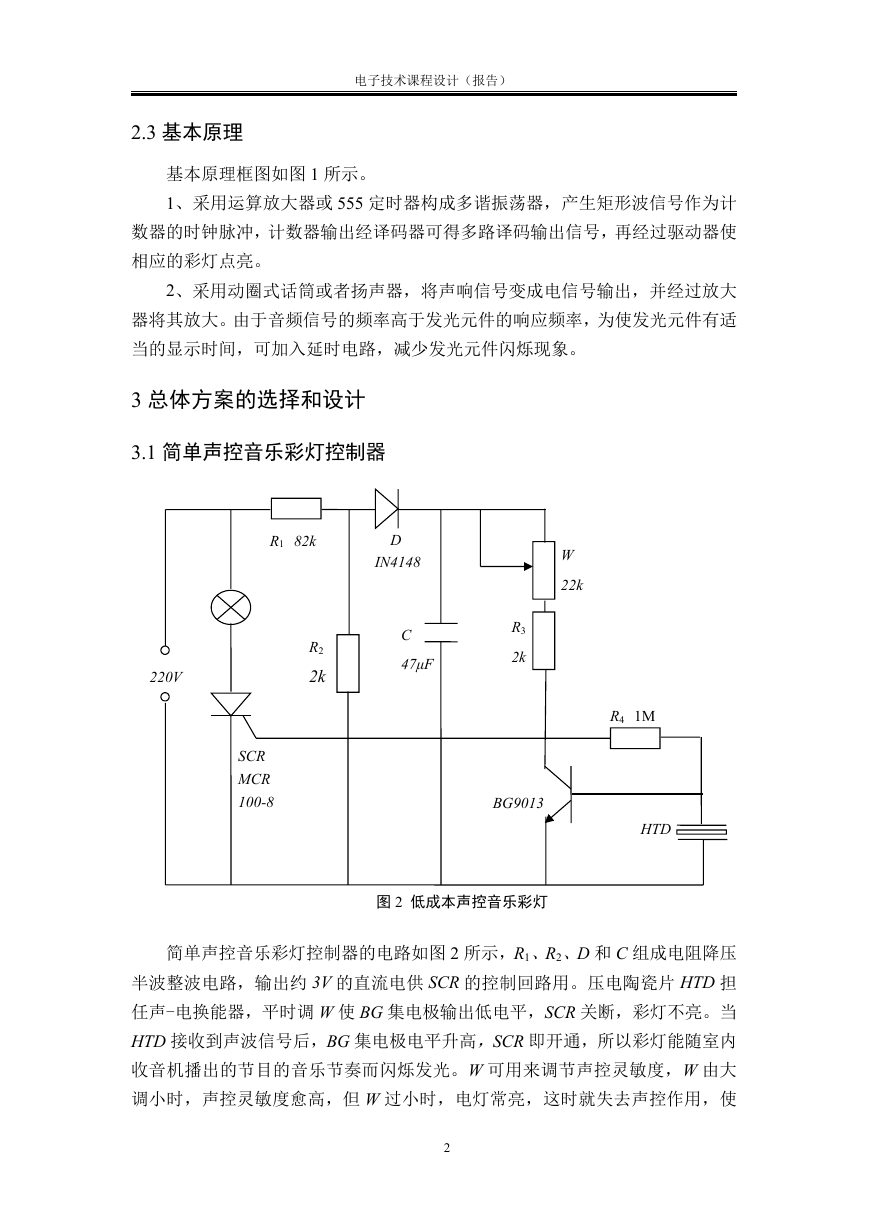

电子技术课程设计（报告） 2.3 基本原理基本原理框图如图 1 所示。 1、采用运算放大器或 555 定时器构成多谐振荡器，产生矩形波信号作为计数器的时钟脉冲，计数器输出经译码器可得多路译码输出信号，再经过驱动器使相应的彩灯点亮。 2、采用动圈式话筒或者扬声器，将声响信号变成电信号输出，并经过放大器将其放大。由于音频信号的频率高于发光元件的响应频率，为使发光元件有适当的显示时间，可加入延时电路，减少发光元件闪烁现象。 3 总体方案的选择和设计 3.1 简单声控音乐彩灯控制器 R1 82k D IN4148 W 22k 220V C 47μF R3 2k R2 2k SCR MCR 100-8 R4 1M BG9013 HTD 图 2 低成本声控音乐彩灯简单声控音乐彩灯控制器的电路如图 2 所示，R1、R2、D 和 C 组成电阻降压半波整波电路，输出约 3V 的直流电供 SCR 的控制回路用。压电陶瓷片 HTD 担任声-电换能器，平时调 W 使 BG 集电极输出低电平，SCR 关断，彩灯不亮。当 HTD 接收到声波信号后，BG 集电极电平升高，SCR 即开通，所以彩灯能随室内收音机播出的节目的音乐节奏而闪烁发光。W 可用来调节声控灵敏度，W 由大调小时，声控灵敏度愈高，但 W 过小时，电灯常亮，这时就失去声控作用，使 2

电子技术课程设计（报告）用调试时，将 W 由大逐渐调小至某一阻值时，电灯即点亮，再将 W 退回少许（即稍微调大），电灯就熄灭，这时声控灵敏度最高，离 HTD 二三米远处普通谈话声就能使彩灯闪烁。如嫌灵敏度太高，只要将 W 调大些即可，电灯长亮不熄，表示 BG 的放大倍数β值过小，应更换β大些的三极管。电阻均为 1/8W 碳膜电阻。 3.2 音乐彩灯控制器如附录所示为实用音乐彩灯控制电路。该控制器由声电转换和放大电路、时钟脉冲发生器、计数电路和控制电路等组成。拾音话筒 MIC 将声音信号转换为电信号，并经 BG1～BG3 放大后加至四路模拟开关 CD4066(IC3)。时钟脉冲发生器由 IC1(555) 和 W1、R1、R2、D1、C1 等组成，该电路产生信号的周期为 T=0.693(Rw1+R1+R2)C1，图示参数对应的周期 T 在 0.5～5 秒范围内变化。其中 555③脚输出加至 IC2 作为 CP 脉冲。IC2 采用 CMOS 型十进制计数器／脉冲分配器 CD4017，在时钟 CP 作用下，Q0(③脚)、Q1(②脚)、Q2(④脚)、Q3(⑦脚)、 Q4(⑩脚)相继出现高电平脉冲，且 Q4 加至复位端 R(⑩脚)，使电路成为一环行计数器。Q0～Q3 的输出依次将 CD4066 四路模拟开关接通，使乐曲信号依次加至 BG5、BG6、BG7、BG8，并依次导通，相应 SCR1～SCR4 被依次触发导通，彩灯因插座依次有电而被依次点亮，随着悠扬的音乐，彩灯闪烁生辉，从而实现了控制四路彩灯伴随乐曲而发光。 4 单元电路的设计 4.1 整流电路的设计全波桥式整流电路如图 3 所示，图中 4 个二极管接成电桥的形式，故有桥式整流之称。该电路工作原理：设变压器次级电压 U2=U2msinwt=U2sinwt，其中 U2m 为其幅值，U2 为有效值。在电压 U2 的正半周期时，二极管 D1、D3 因受正向偏压而导通，D2、D4 因承受反向电压而截止；在电压 U2 的负半周期时，二极管因受 D2、 D4 正向偏压而导通，D1、D3 因承受反向电压而截止。U2 和 UL 的波形如下图所示，显然，输入电压是双极性，而输出电压是单极性，且是全波波形，输出电压与输入电压的幅值基本相等由理论分析可得，输出全波单向脉冲电压的平均值即直流分量为： UL0=2U2m/= 22 U2≈0.9U2 π 其纹波系数 g 为 γ= UL /UL0 3 （1）（2）

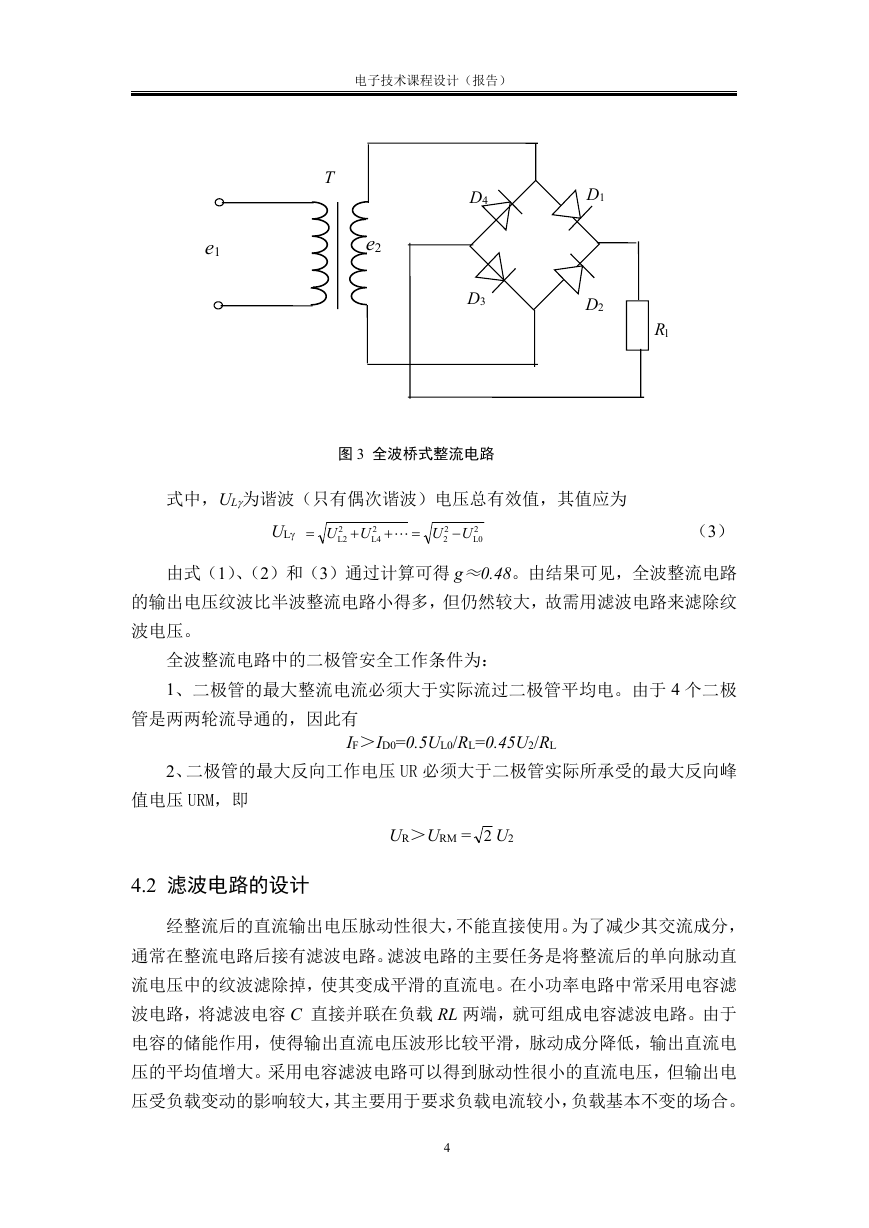

电子技术课程设计（报告） T e2 e1 D4 D3 D1 D2 Rl 图 3 全波桥式整流电路式中，UL为谐波（只有偶次谐波）电压总有效值，其值应为 UL  U 2 L2  U 2 L4    UU  2 2 2 L0 （3）由式（1）、（2）和（3）通过计算可得 g≈0.48。由结果可见，全波整流电路的输出电压纹波比半波整流电路小得多，但仍然较大，故需用滤波电路来滤除纹波电压。全波整流电路中的二极管安全工作条件为： 1、二极管的最大整流电流必须大于实际流过二极管平均电。由于 4 个二极管是两两轮流导通的，因此有 IF＞ID0=0.5UL0/RL=0.45U2/RL 2、二极管的最大反向工作电压 UR 必须大于二极管实际所承受的最大反向峰值电压 URM，即 4.2 滤波电路的设计 UR＞URM = 2 U2 经整流后的直流输出电压脉动性很大，不能直接使用。为了减少其交流成分，通常在整流电路后接有滤波电路。滤波电路的主要任务是将整流后的单向脉动直流电压中的纹波滤除掉，使其变成平滑的直流电。在小功率电路中常采用电容滤波电路，将滤波电容 C 直接并联在负载 RL 两端，就可组成电容滤波电路。由于电容的储能作用，使得输出直流电压波形比较平滑，脉动成分降低，输出直流电压的平均值增大。采用电容滤波电路可以得到脉动性很小的直流电压，但输出电压受负载变动的影响较大，其主要用于要求负载电流较小，负载基本不变的场合。 4

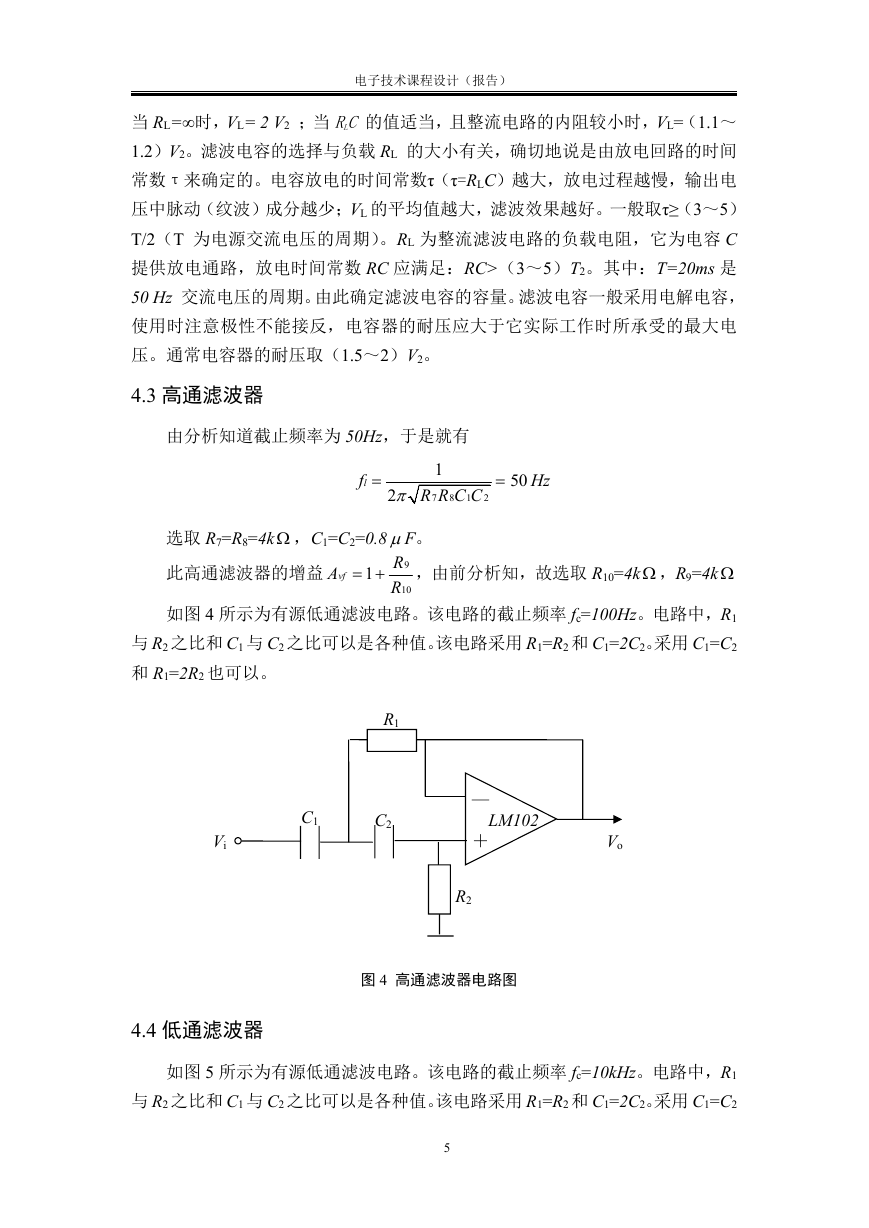

电子技术课程设计（报告）当 RL=∞时，VL= 2 V2 ；当 RLC 的值适当，且整流电路的内阻较小时，VL=（1.1～ 1.2）V2。滤波电容的选择与负载 RL 的大小有关，确切地说是由放电回路的时间常数τ来确定的。电容放电的时间常数τ（τ=RLC）越大，放电过程越慢，输出电压中脉动（纹波）成分越少；VL 的平均值越大，滤波效果越好。一般取τ≥（3～5） T/2（T 为电源交流电压的周期）。RL 为整流滤波电路的负载电阻，它为电容 C 提供放电通路，放电时间常数 RC 应满足：RC>（3～5）T2。其中：T=20ms 是 50 Hz 交流电压的周期。由此确定滤波电容的容量。滤波电容一般采用电解电容，使用时注意极性不能接反，电容器的耐压应大于它实际工作时所承受的最大电压。通常电容器的耐压取（1.5～2）V2。 4.3 高通滤波器由分析知道截止频率为 50Hz，于是就有 lf  2  1 R R C C 7 1 8 2  50 Hz 选取 R7=R8=4k  ，C1=C2=0.8F。此高通滤波器的增益 A vf   ，由前分析知，故选取 R10=4k  ，R9=4k  1 9 R R 10 如图 4 所示为有源低通滤波电路。该电路的截止频率 fc=100Hz。电路中，R1 与 R2 之比和 C1 与 C2 之比可以是各种值。该电路采用 R1=R2 和 C1=2C2。采用 C1=C2 和 R1=2R2 也可以。 R1 C1 C2 Vi ＿ LM102 ＋ R2 Vo 图 4 高通滤波器电路图 4.4 低通滤波器如图 5 所示为有源低通滤波电路。该电路的截止频率 fc=10kHz。电路中，R1 与 R2 之比和 C1 与 C2 之比可以是各种值。该电路采用 R1=R2 和 C1=2C2。采用 C1=C2 5
