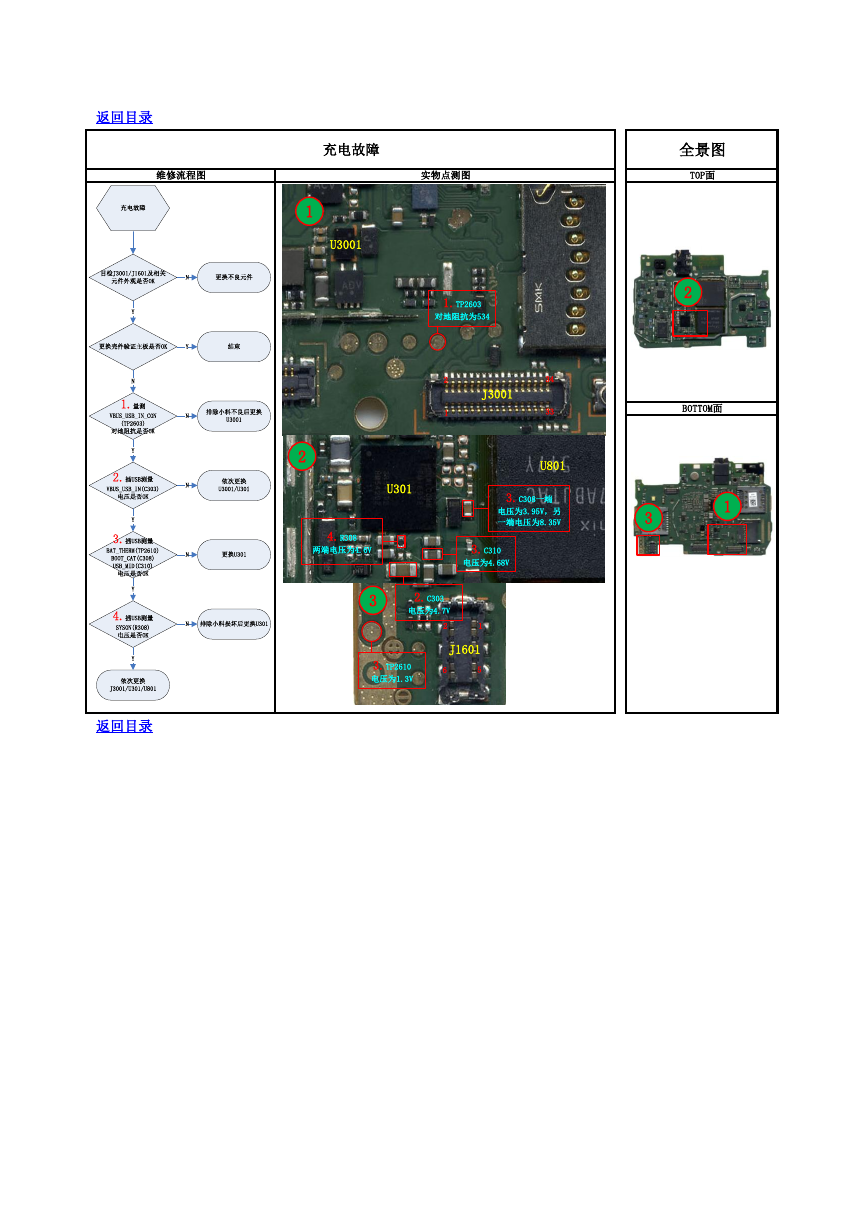

返回目录 维修流程图 实物点测图 充电故障 1 U3001 全景图 TOP面 2 BOTTOM面 1.TP2603 对地阻抗为534 2 1 J3001 34 33 U801 2 U301 3.C308一端 电压为3.95V，另 一端电压为8.35V 3 1 4.R308 两端电压为4.6V 3.C310 电压为4.68V 3 2.C303 电压为4.7V 2 6 1 J1601 5 3.TP2610 电压为1.3V 返回目录 充电故障目检J3001/J1601及相关元件外观是否OKY更换壳件验证主板是否OKN更换不良元件N结束Y排除小料不良后更换U30011.量测VBUS_USB_IN_CON(TP2603)对地阻抗是否OKNY2.插USB测量VBUS_USB_IN(C303)电压是否OKYY依次更换U3001/U301N3.插USB测量BAT_THERM(TP2610)BOOT_CAT(C308)USB_MID(C310)电压是否OK更换U301N4.插USB测量SYSON(R308)电压是否OK排除小料损坏后更换U301N依次更换J3001/U301/U801Y
