2.4G印制偶极子天线设计与仿真

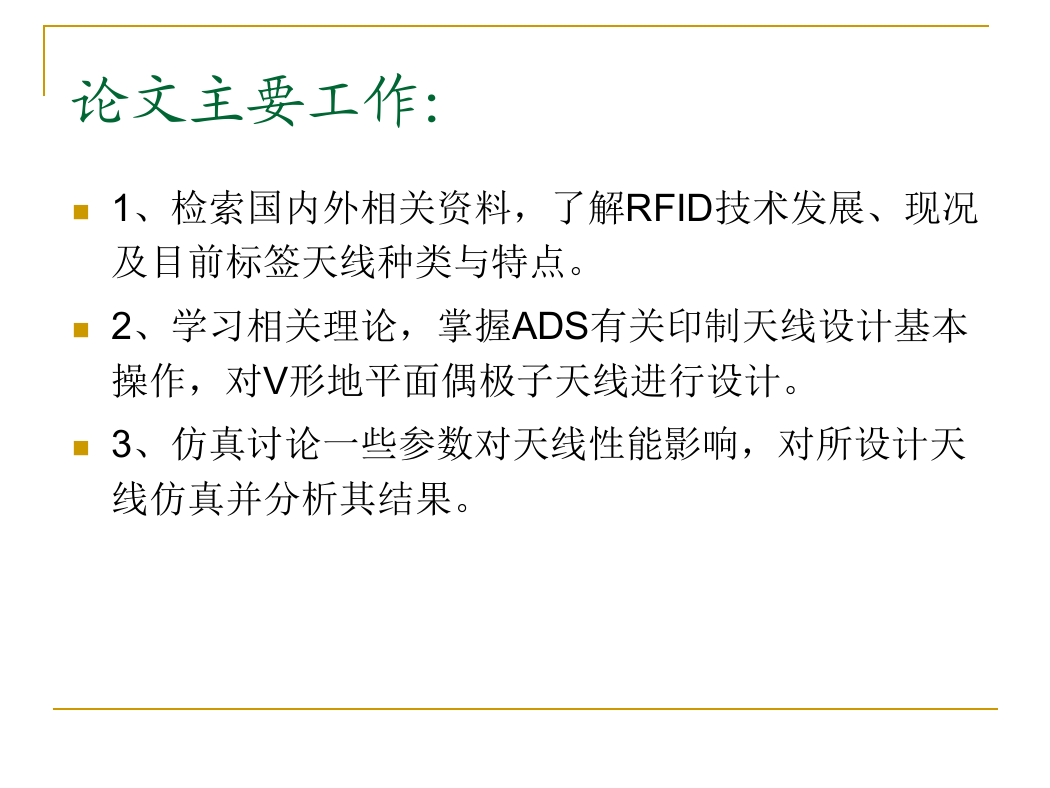

论文主要工作:

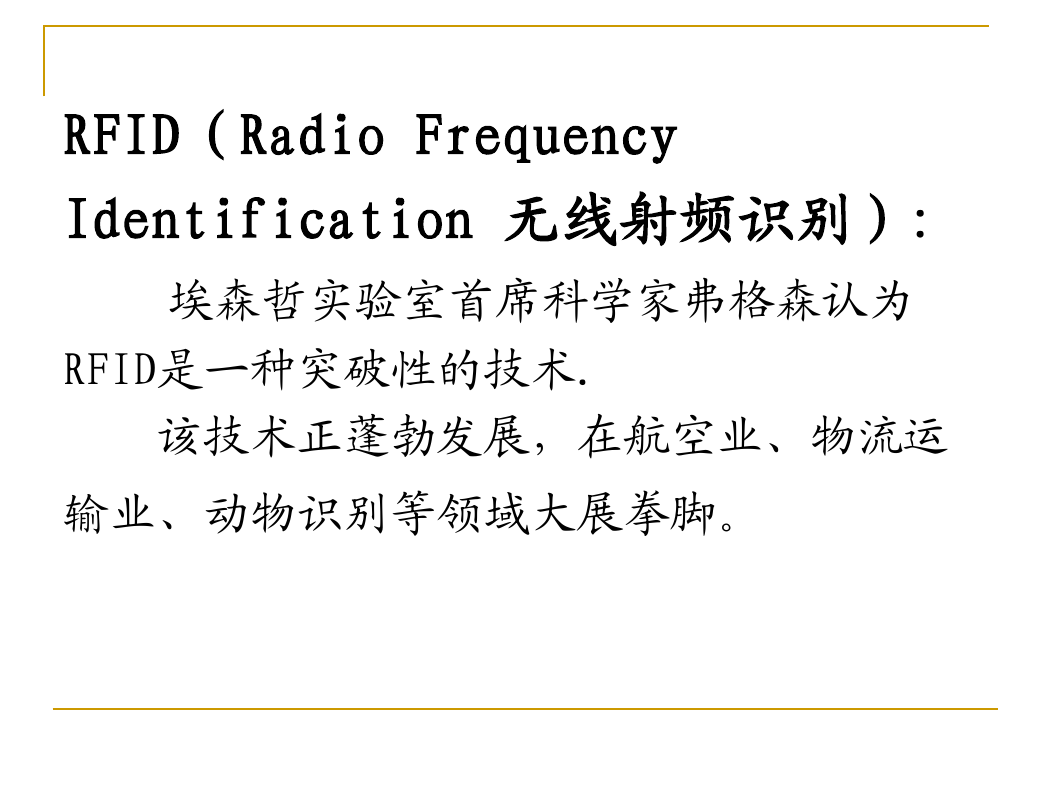

RFID(Radio Frequency Identification 无线射频识别): 埃森哲实验室首席科学家弗格森认为RFID是一种突破性的技术. 该技术正蓬勃发展,在航空业、物流运输业、动物识别等领域大展拳脚。

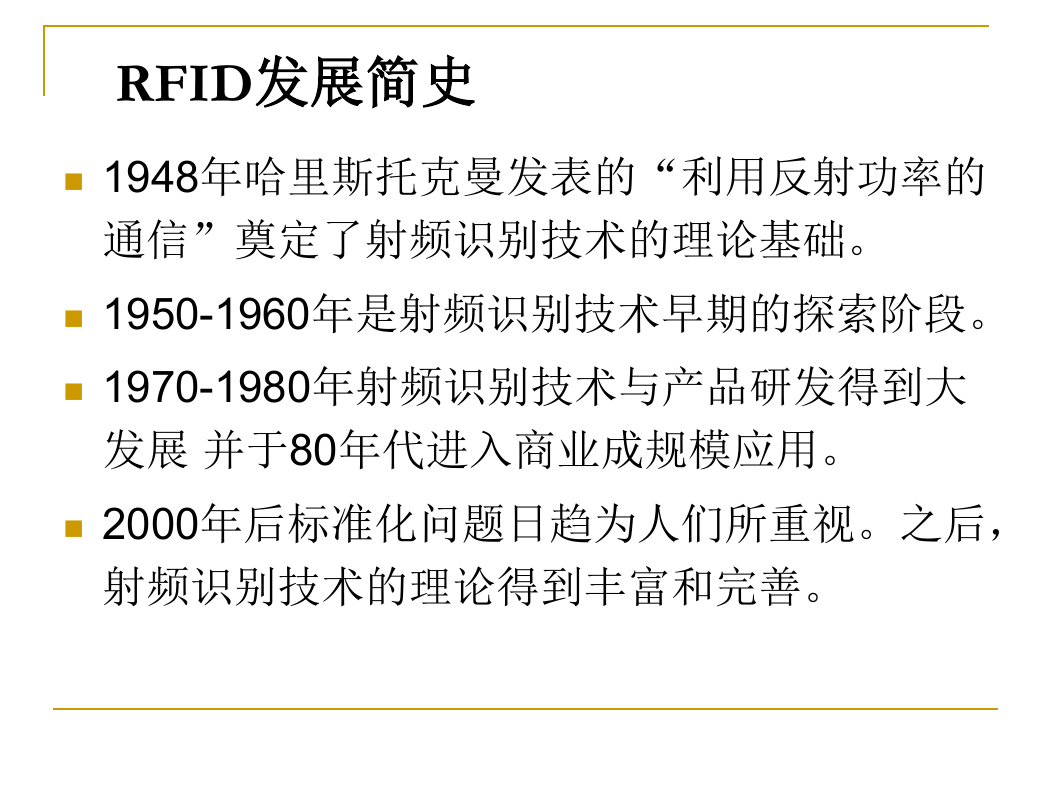

RFID发展简史

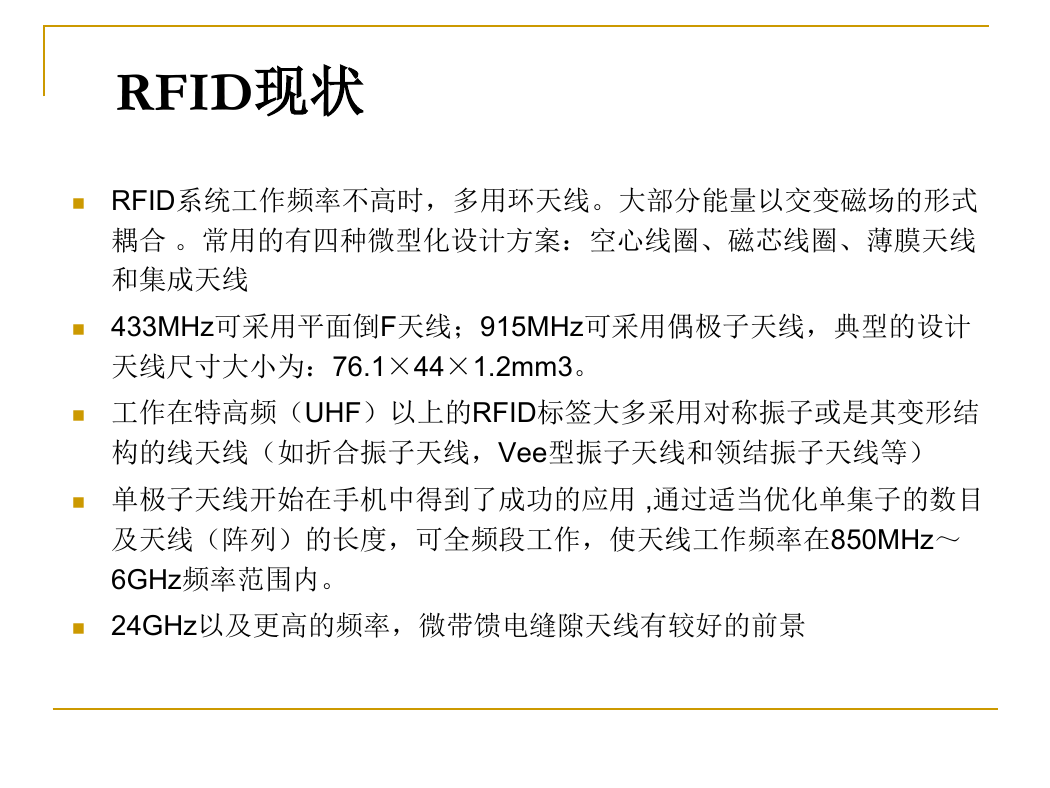

RFID现状

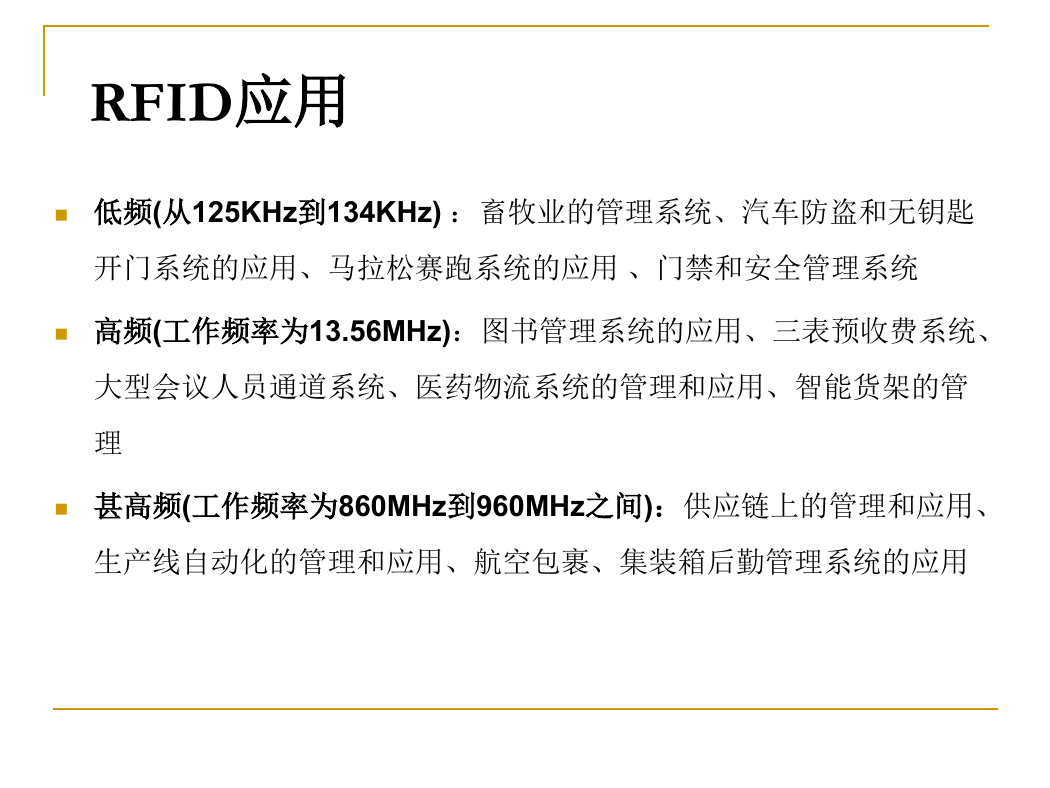

RFID应用

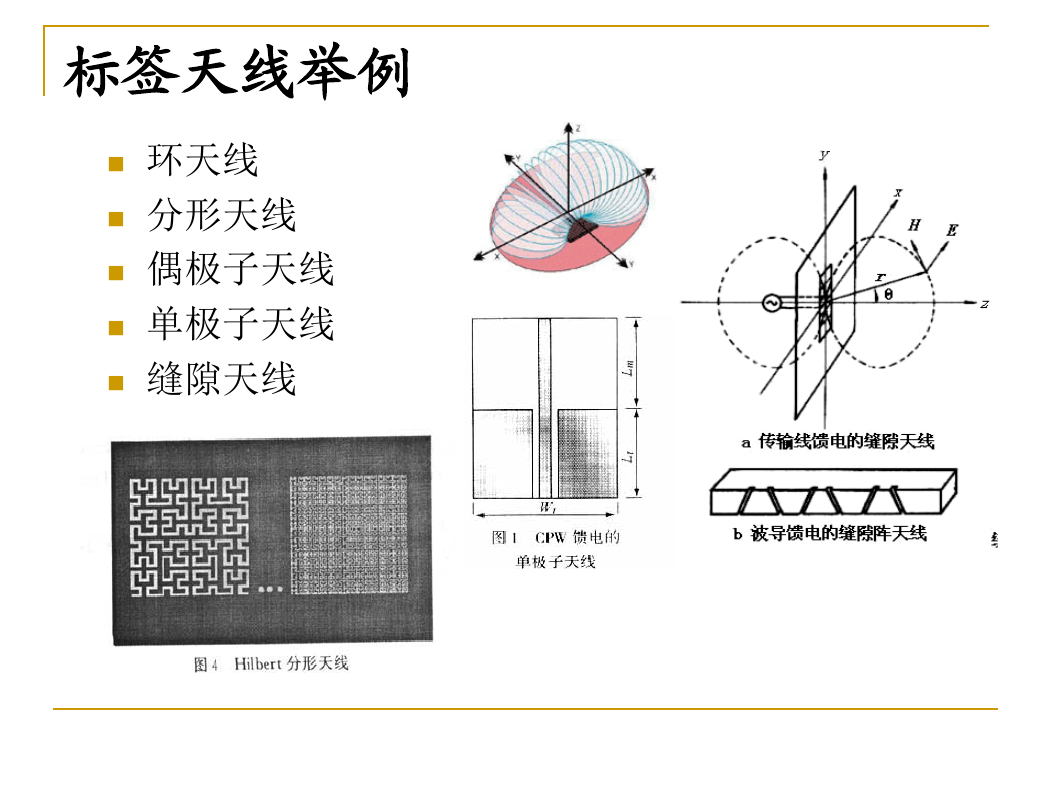

标签天线举例

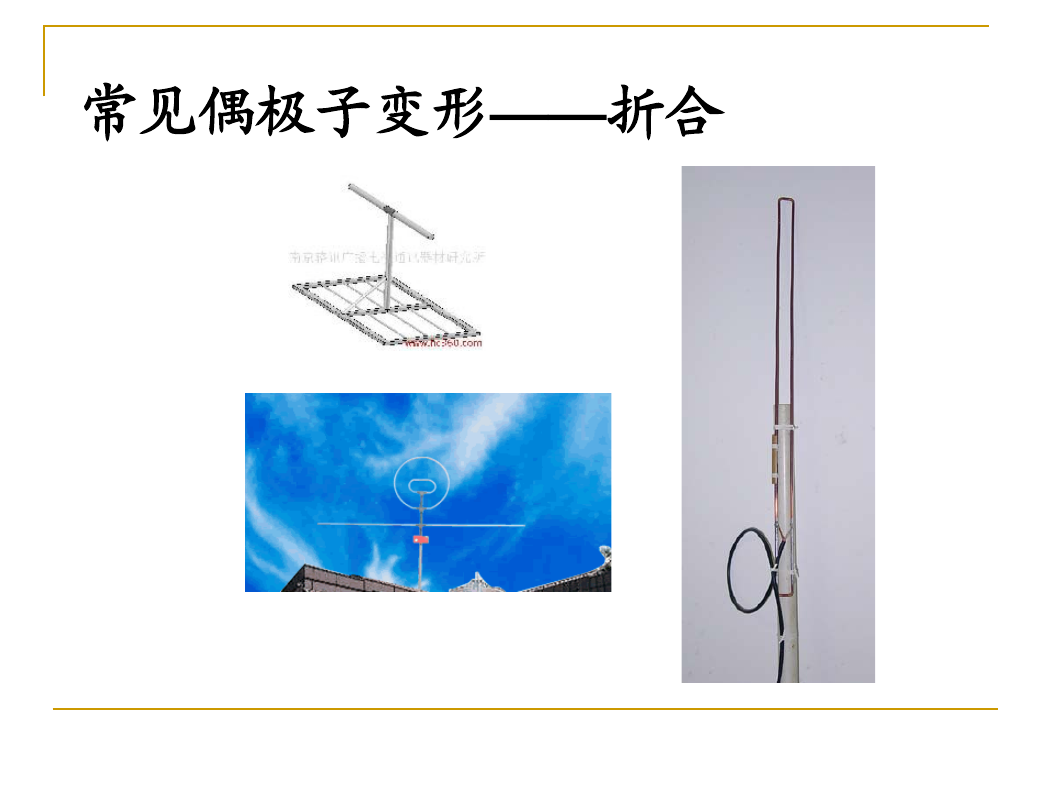

常见偶极子变形——折合
本论文工作: 由于工作频率升高,天线臂尺寸减小。所以2.4G印制偶极子天线对其地平面板进行设计,通过选择合理参数降低馈线和偶极子辐射臂互相耦合的程度,从而改善馈线上的驻波情况。设计如图:
仿真软件ADS主界面
层设计界面
设计理论:偶极子天线需要平衡式激励,如使用平行双导线进行馈电。需要添加一个印制电路形式的不平衡-平衡转换器,即微带巴伦(microstrip balun)
设计优化讨论:
设计优化讨论:当地平面延伸的位置远离偶极子天线辐射双臂时,即h取3、4mm时,谐振频率向高端偏离,将增大辐射臂尺寸,而h取6、7mm时,工作性能变差。
设计优化讨论:天线臂长对特性的影响:当天线臂长增加时,谐振频率减小,反之,增大。
设计优化讨论:天线臂宽对性能的影响:在一定范围内展宽天线臂宽有利于展宽工作频带,但会增大天线面积,影响天线尺寸。
设计优化讨论:εr对性能的影响:当εr增大时,谐振频率减小。
设计优化讨论:天线厚度h对性能影响:h增大,谐振频率减小,但变化很小。
天线设计尺寸及仿真结果:h=1.6mm, εr=4.6, tanδ=0.018, 天线臂长度=19.5mm, 巴伦长度=16mm, 地平面长度=10mm, 天线臂宽度=6mm, 巴伦宽度=5mm, 地平面宽度=15mm. 地平面v形部分向外伸出11.5mm。
谐振频率位于2.411GHz,反射波损耗为-17.536dB。输入阻抗为: =39.7+j6.05。
对于VSWR<1.5,天线的带宽为12.0%对于VSWR<2.0,天线的带宽为24.8%
Theta在(-13,14)范围内有正增益
天线辐射方向图
垂直截面phi=90度时:
水平截面Theta=45度时:
结论:
谢谢各位老师指导
