第1章：在AVCHD模式下操作

用手动模式拍摄

切换为手动模式

手动聚焦

使用聚焦辅助

设置光圈和增益

调节白平衡和黑平衡

用逐行模式拍摄

不同目标的拍摄技巧

自拍肖像

低角度拍摄

斑马图案

标记

检查和显示拍摄状态

PRE REC

光学图像稳定器

向图像添加效果

使用USER按钮

背光补偿

色条

波形监视器功能

拍摄标记功能

间隔拍摄

时间标记功能

“最后片段”功能

调节快门速度

同步扫描

选择音频输入

使用内置麦克风/外部麦克风（3.5 mm立体声小插孔）

使用连接至XLR端子的外部麦克风或音频设备

调整录音电平

使用场景文件

读取场景文件

设置和保存场景文件

初始化场景文件

片段元数据

装入元数据

选择“用户片段名称”记录方法

使用计数器

计数器显示

对内置电池充电／设置时间码

对内置电池充电

设置时间码

指定时间码

设置用户信息

操作SD记忆卡

格式化SD记忆卡

SD记忆卡录制时间

分割SD记忆卡上记录的片段

取出SD记忆卡

保护SD记忆卡

修正SD记忆卡

拍摄照片

设置高宽比/记录像素

设置图片质量

显示直方图

最大照片数量

片段和照片操作

在片段回放过程中

在照片回放过程中

缩图操作

选择缩图显示方法

格式化卡和卡信息

回放片段

设置播放格式

回放照片

按日期回放

删除片段/照片（视频和照片）

同时删除多个片段或照片

选择要删除的片段或照片

设置保护（视频和照片）

保护片段

保护照片

DPOF设置（照片）

在打印机上打印照片(PictBridge)

有用的播放功能

向片段添加“拍摄标记”

重复播放

恢复播放（继续播放）

在电视机上观看图像

检查日期和时间

连接外部设备

耳机

外部麦克风（兼容立体声小插孔）

电脑（非线性编辑／文件传送）

磁带录像机（复制）

电视机／显示器

非线性编辑

第2章：在DV模式下操作

用手动模式拍摄

切换为手动模式

手动聚焦

使用聚焦辅助

设置光圈和增益

调节白平衡和黑平衡

用逐行模式拍摄

不同目标的拍摄技巧

自拍肖像

低角度拍摄

斑马图案

标记

检查和显示拍摄状态

PRE REC

光学图像稳定器

向图像添加效果

使用USER按钮

背光补偿

色条

波形监视器功能

拍摄标记功能

间隔拍摄

时间标记功能

“最后片段”功能

更改图像大小

记录备份图像

调节快门速度

同步扫描

选择音频输入

使用内置麦克风/外部麦克风（3.5 mm立体声小插孔）

使用连接至XLR端子的外部麦克风或音频设备

调整录音电平

使用场景文件

读取场景文件

设置和保存场景文件

初始化场景文件

使用计数器

计数器显示

1394 TC预设模式

对内置电池充电／设置时间码

对内置电池充电

设置时间码

指定时间码

设置用户信息

操作SD记忆卡

格式化SD记忆卡

SD记忆卡录制时间

分割SD记忆卡上记录的片段

取出SD记忆卡

保护SD记忆卡

修正SD记忆卡

片段操作

片段播放期间

缩略图操作

操作缩略图菜单

选择缩略图显示方法

删除片段

修复片段

格式化SD记忆卡

显示卡和系统信息

播放片段

有用的播放功能

向片段添加“拍摄标记”

重复播放

恢复播放（继续播放）

在电视机上观看图像

检查日期和时间

连接外部设备

耳机

外部麦克风（兼容立体声小插孔）

磁带录像机（复制）

数字视频（复制）

电视机／显示器

复制

数字输入/输出

第3章：画面显示和设置菜单

屏幕显示

一般显示

主要警告显示

设置显示项目

设置菜单列表

场景文件画面

摄像机设置画面

拍摄设置画面

图片画面（仅限AVCHD模式）

重放设置画面

操作画面（仅限AVCHD模式）

图片设置画面（仅限AVCHD模式）

开关&显示设置画面

其它功能画面

OPTION MENU画面（仅限DV模式）

缩略图菜单列表（仅限DV模式）

缩略图菜单

操作菜单

其它功能菜单

第4章：参考

在送修之前

更新固件

清洁

清洁目镜

存储注意事项

软件信息

录制格式

如何处理SD记忆卡上记录的数据

索引

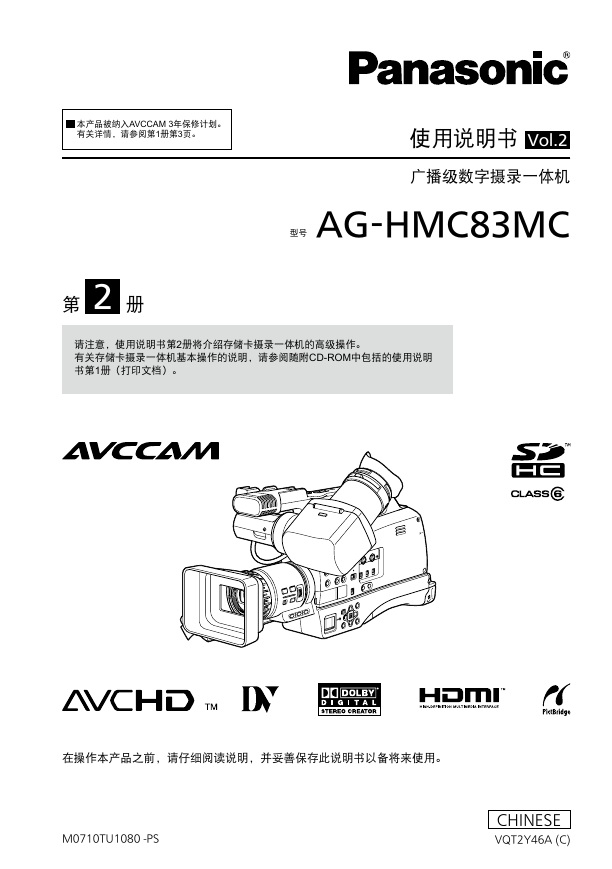

本产品被纳入AVCCAM 3年保修计划。有关详情，请参阅第1册第3页。使用说明书 Vol.2 广播级数字摄录一体机型号 AG-HMC83MC 第 2 册请注意，使用说明书第2册将介绍存储卡摄录一体机的高级操作。有关存储卡摄录一体机基本操作的说明，请参阅随附CD-ROM中包括的使用说明书第1册（打印文档）。在操作本产品之前，请仔细阅读说明，并妥善保存此说明书以备将来使用。 M0710TU1080 -PS CHINESE VQT2Y46A (C)

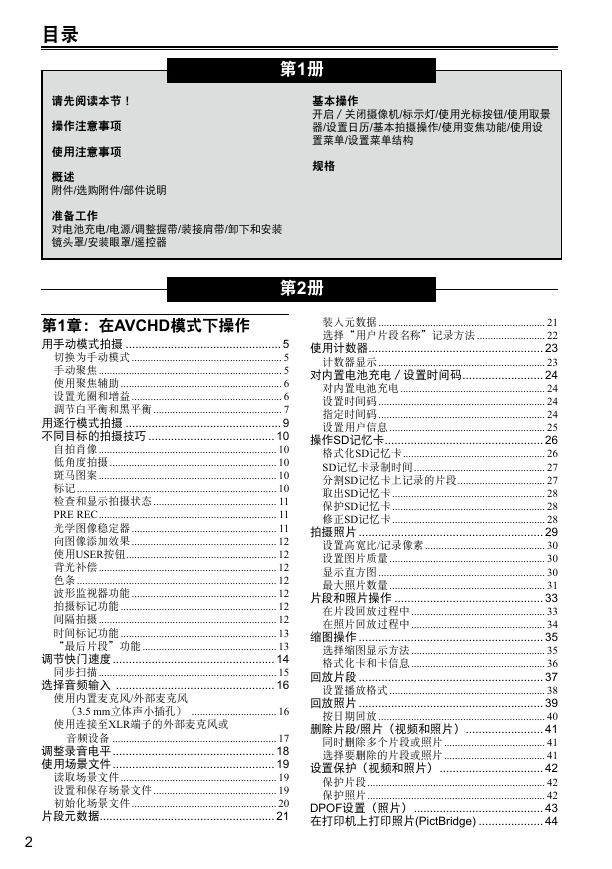

目录请先阅读本节！操作注意事项使用注意事项概述附件/选购附件/部件说明第1册基本操作开启／关闭摄像机/标示灯/使用光标按钮/使用取景器/设置日历/基本拍摄操作/使用变焦功能/使用设置菜单/设置菜单结构规格准备工作对电池充电/电源/调整握带/装接肩带/卸下和安装镜头罩/安装眼罩/遥控器第2册第1章：在AVCHD模式下操作用手动模式拍摄 ................................................ 切换为手动模式 ....................................................... 5 手动聚焦 ................................................................... 5 使用聚焦辅助 ........................................................... 6 设置光圈和增益 ....................................................... 6 调节白平衡和黑平衡 ............................................... 7 用逐行模式拍摄 ................................................ 不同目标的拍摄技巧 ....................................... 10 自拍肖像 ................................................................. 10 低角度拍摄 ............................................................. 10 斑马图案 ................................................................. 10 标记 ......................................................................... 10 检查和显示拍摄状态 ............................................. 11 PRE REC ................................................................. 11 光学图像稳定器 ..................................................... 11 向图像添加效果 ..................................................... 12 使用USER按钮 ....................................................... 12 背光补偿 ................................................................. 12 色条 ......................................................................... 12 波形监视器功能 ..................................................... 12 拍摄标记功能 ......................................................... 12 间隔拍摄 ................................................................. 12 时间标记功能 ......................................................... 13 “最后片段”功能 ................................................. 13 调节快门速度 .................................................. 1 同步扫描 ................................................................. 15 选择音频输入 ................................................. 1 使用内置麦克风/外部麦克风（3.5 mm立体声小插孔） ............................... 16 使用连接至XLR端子的外部麦克风或音频设备 ............................................................ 17 调整录音电平 .................................................. 1 使用场景文件 .................................................. 1 读取场景文件 ......................................................... 19 设置和保存场景文件 ............................................. 19 初始化场景文件 ..................................................... 20 片段元数据 ...................................................... 1 装入元数据 ............................................................. 21 选择“用户片段名称”记录方法 ......................... 22 使用计数器 ...................................................... 计数器显示 ............................................................. 23 对内置电池充电／设置时间码 ......................... 对内置电池充电 ..................................................... 24 设置时间码 ............................................................. 24 指定时间码 ............................................................. 24 设置用户信息 ......................................................... 25 操作SD记忆卡 ................................................. 格式化SD记忆卡 .................................................... 26 SD记忆卡录制时间 ................................................ 27 分割SD记忆卡上记录的片段 ................................ 27 取出SD记忆卡 ........................................................ 28 保护SD记忆卡 ........................................................ 28 修正SD记忆卡 ........................................................ 28 拍摄照片 ......................................................... 设置高宽比/记录像素 ............................................ 30 设置图片质量 ......................................................... 30 显示直方图 ............................................................. 30 最大照片数量 ......................................................... 31 片段和照片操作 .............................................. 在片段回放过程中 ................................................. 33 在照片回放过程中 ................................................. 34 缩图操作 ......................................................... 选择缩图显示方法 ................................................. 35 格式化卡和卡信息 ................................................. 36 回放片段 ......................................................... 设置播放格式 ......................................................... 38 回放照片 ......................................................... 按日期回放 ............................................................. 40 删除片段/照片（视频和照片） ........................ 1 同时删除多个片段或照片 ..................................... 41 选择要删除的片段或照片 ..................................... 41 设置保护（视频和照片） ................................ 保护片段 ................................................................. 42 保护照片 ................................................................. 42 DPOF设置（照片） ........................................ 在打印机上打印照片(PictBridge) ....................

有用的播放功能 .............................................. 向片段添加“拍摄标记” ..................................... 45 重复播放 ................................................................. 45 恢复播放（继续播放） ......................................... 45 在电视机上观看图像 ............................................. 45 检查日期和时间 ..................................................... 45 连接外部设备 .................................................. 耳机 ......................................................................... 46 外部麦克风（兼容立体声小插孔） ..................... 46 电脑（非线性编辑／文件传送） ......................... 47 磁带录像机（复制） ............................................. 47 电视机／显示器 ..................................................... 48 非线性编辑 ...................................................... 第2章：在DV模式下操作用手动模式拍摄 .............................................. 0 切换为手动模式 ..................................................... 50 手动聚焦 ................................................................. 50 使用聚焦辅助 ......................................................... 51 设置光圈和增益 ..................................................... 51 调节白平衡和黑平衡 ............................................. 52 用逐行模式拍摄 .............................................. 不同目标的拍摄技巧 ....................................... 自拍肖像 ................................................................. 55 低角度拍摄 ............................................................. 55 斑马图案 ................................................................. 55 标记 ......................................................................... 55 检查和显示拍摄状态 ............................................. 56 PRE REC ................................................................. 56 光学图像稳定器 ..................................................... 56 向图像添加效果 ..................................................... 57 使用USER按钮 ....................................................... 57 背光补偿 ................................................................. 57 色条 ......................................................................... 57 波形监视器功能 ..................................................... 57 拍摄标记功能 ......................................................... 57 间隔拍摄 ................................................................. 57 时间标记功能 ......................................................... 58 “最后片段”功能 ................................................. 58 更改图像大小 ......................................................... 58 记录备份图像 ......................................................... 59 调节快门速度 .................................................. 0 同步扫描 ................................................................. 61 选择音频输入 ................................................. 使用内置麦克风/外部麦克风（3.5 mm立体声小插孔） ............................... 62 使用连接至XLR端子的外部麦克风或音频设备 ............................................................ 63 调整录音电平 .................................................. 使用场景文件 .................................................. 读取场景文件 ......................................................... 65 设置和保存场景文件 ............................................. 65 初始化场景文件 ..................................................... 66 使用计数器 ...................................................... 计数器显示 ............................................................. 67 1394 TC预设模式 ................................................... 67 对内置电池充电／设置时间码 ......................... 对内置电池充电 ..................................................... 68 设置时间码 ............................................................. 68 指定时间码 ............................................................. 68 设置用户信息 ......................................................... 69 操作SD记忆卡 ................................................. 0 格式化SD记忆卡 .................................................... 70 SD记忆卡录制时间 ................................................ 71 分割SD记忆卡上记录的片段 ................................ 71 取出SD记忆卡 ........................................................ 72 保护SD记忆卡 ........................................................ 72 修正SD记忆卡 ........................................................ 72 片段操作 ......................................................... 片段播放期间 ......................................................... 73 缩略图操作 ...................................................... 操作缩略图菜单 ..................................................... 75 选择缩略图显示方法 ............................................. 75 删除片段 ................................................................. 75 修复片段 ................................................................. 76 格式化SD记忆卡 .................................................... 76 显示卡和系统信息 ................................................. 77 播放片段 ......................................................... 有用的播放功能 .............................................. 向片段添加“拍摄标记” ..................................... 79 重复播放 ................................................................. 79 恢复播放（继续播放） ......................................... 79 在电视机上观看图像 ............................................. 79 检查日期和时间 ..................................................... 79 连接外部设备 .................................................. 0 耳机 ......................................................................... 80 外部麦克风（兼容立体声小插孔） ..................... 80 磁带录像机（复制） ............................................. 81 数字视频（复制） ................................................. 82 电视机／显示器 ..................................................... 83 复制 ............................................................... 数字输入/输出 ........................................................ 84 第3章：画面显示和设置菜单屏幕显示 ......................................................... 一般显示 ................................................................. 85 主要警告显示 ......................................................... 89 设置显示项目 ......................................................... 91 设置菜单列表 .................................................. 场景文件画面 ......................................................... 93 摄像机设置画面 ..................................................... 94 拍摄设置画面 ......................................................... 95 图片画面（仅限AVCHD模式） ........................... 97 重放设置画面 ......................................................... 97 操作画面（仅限AVCHD模式） ........................... 97 图片设置画面（仅限AVCHD模式） ................... 98 开关&显示设置画面 .............................................. 98 其它功能画面 ....................................................... 101 OPTION MENU画面（仅限DV模式） .............. 103 缩略图菜单列表（仅限DV模式） .................. 10 缩略图菜单 ........................................................... 104 操作菜单 ............................................................... 104 其它功能菜单 ....................................................... 104

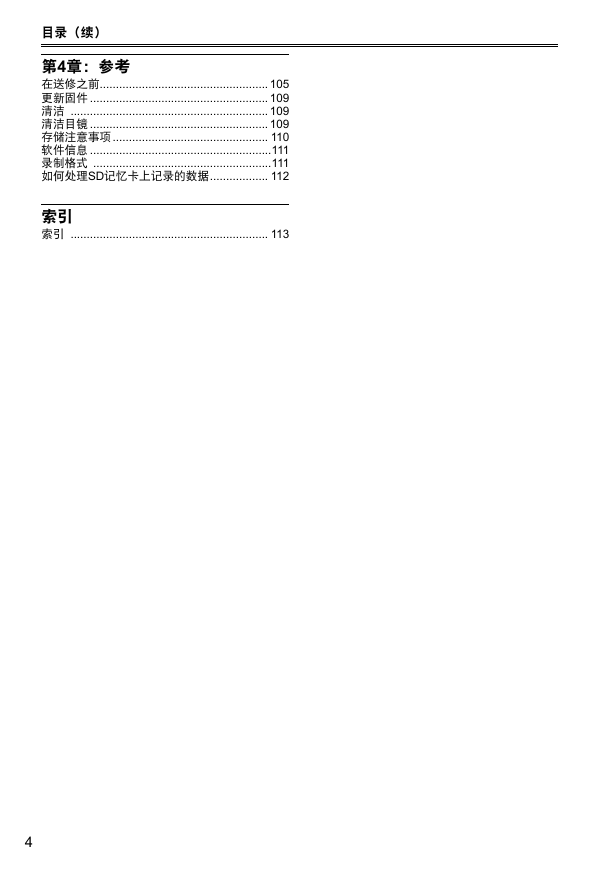

目录（续）第4章：参考在送修之前 .................................................... 10 更新固件 ....................................................... 10 清洁 ............................................................. 10 清洁目镜 ....................................................... 10 存储注意事项 ................................................ 110 软件信息 ........................................................111 录制格式 .......................................................111 如何处理SD记忆卡上记录的数据 .................. 11 索引索引 ............................................................. 11

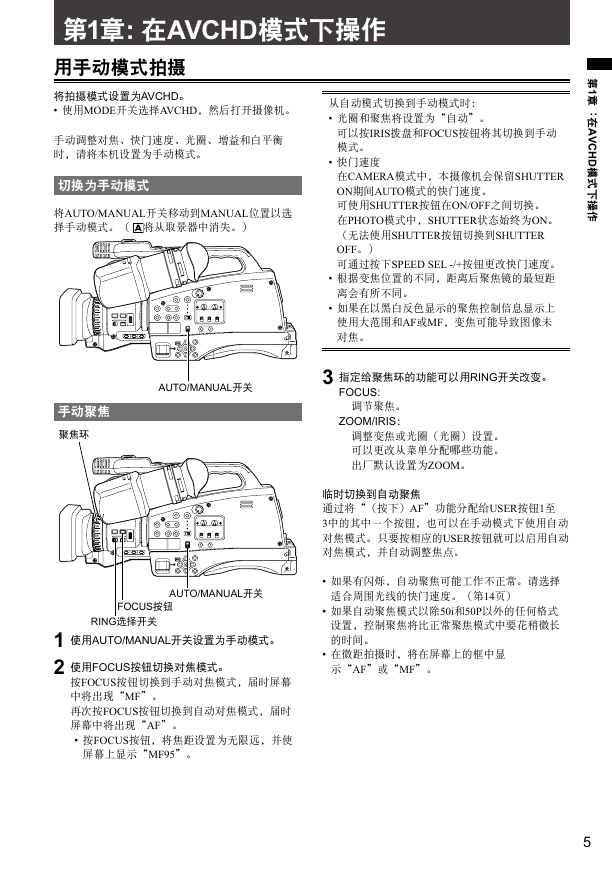

第1章：在AVCHD模式下操作用手动模式拍摄将拍摄模式设置为AVCHD。 • 使用MODE开关选择AVCHD，然后打开摄像机。手动调整对焦、快门速度、光圈、增益和白平衡时，请将本机设置为手动模式。切换为手动模式将AUTO/MANUAL开关移动到MANUAL位置以选择手动模式。（将从取景器中消失。） AUTO/MANUAL开关手动聚焦聚焦环 AUTO/MANUAL开关 FOCUS按钮 RING选择开关 1 使用AUTO/MANUAL开关设置为手动模式。 2 使用FOCUS按钮切换对焦模式。按FOCUS按钮切换到手动对焦模式，届时屏幕中将出现“MF”。再次按FOCUS按钮切换到自动对焦模式，届时屏幕中将出现“AF”。 • 按FOCUS按钮，将焦距设置为无限远，并使屏幕上显示“MF95”。从自动模式切换到手动模式时： • 光圈和聚焦将设置为“自动”。可以按IRIS拨盘和FOCUS按钮将其切换到手动模式。快门速度在CAMERA模式中，本摄像机会保留SHUTTER ON期间AUTO模式的快门速度。可使用SHUTTER按钮在ON/OFF之间切换。在PHOTO模式中，SHUTTER状态始终为ON。（无法使用SHUTTER按钮切换到SHUTTER OFF。）可通过按下SPEED SEL -/+按钮更改快门速度。根据变焦位置的不同，距离后聚焦镜的最短距离会有所不同。如果在以黑白反色显示的聚焦控制信息显示上使用大范围和AF或MF，变焦可能导致图像未对焦。 • • • 3 指定给聚焦环的功能可以用RING开关改变。 FOCUS: 调节聚焦。 ZOOM/IRIS：调整变焦或光圈（光圈）设置。可以更改从菜单分配哪些功能。出厂默认设置为ZOOM。临时切换到自动聚焦通过将“（按下）AF”功能分配给USER按钮1至 3中的其中一个按钮，也可以在手动模式下使用自动对焦模式。只要按相应的USER按钮就可以启用自动对焦模式，并自动调整焦点。 • • • 如果有闪烁，自动聚焦可能工作不正常。请选择适合周围光线的快门速度。（第14页）如果自动聚焦模式以除50i和50P以外的任何格式设置，控制聚焦将比正常聚焦模式中要花稍微长的时间。在微距拍摄时，将在屏幕上的框中显示“AF”或“MF”。第1章：在AVCHD模式下操作

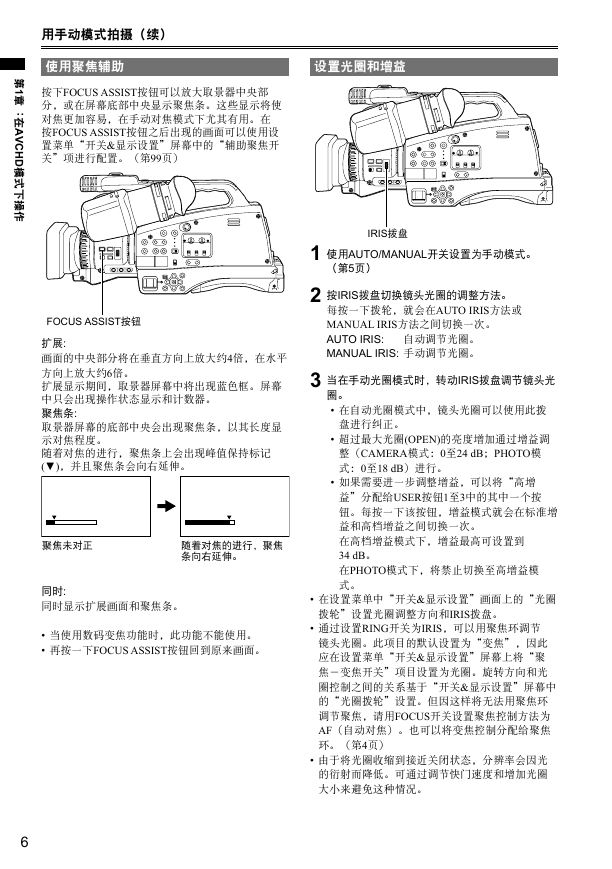

用手动模式拍摄（续）使用聚焦辅助设置光圈和增益按下FOCUS ASSIST按钮可以放大取景器中央部分，或在屏幕底部中央显示聚焦条。这些显示将使对焦更加容易，在手动对焦模式下尤其有用。在按FOCUS ASSIST按钮之后出现的画面可以使用设置菜单“开关&显示设置”屏幕中的“辅助聚焦开关”项进行配置。（第99页）第1章：在AVCHD模 FOCUS ASSIST按钮扩展: 画面的中央部分将在垂直方向上放大约4倍，在水平方向上放大约6倍。扩展显示期间，取景器屏幕中将出现蓝色框。屏幕中只会出现操作状态显示和计数器。聚焦条: 取景器屏幕的底部中央会出现聚焦条，以其长度显示对焦程度。随着对焦的进行，聚焦条上会出现峰值保持标记 (▼)，并且聚焦条会向右延伸。聚焦未对正随着对焦的进行，聚焦条向右延伸。同时: 同时显示扩展画面和聚焦条。 • • 当使用数码变焦功能时，此功能不能使用。再按一下FOCUS ASSIST按钮回到原来画面。式下操作 IRIS拨盘（第页） 1 使用AUTO/MANUAL开关设置为手动模式。 2 按IRIS拨盘切换镜头光圈的调整方法。每按一下拨轮，就会在AUTO IRIS方法或 MANUAL IRIS方法之间切换一次。 AUTO IRIS: 自动调节光圈。 MANUAL IRIS: 手动调节光圈。 3 当在手动光圈模式时，转动IRIS拨盘调节镜头光圈。 • • • 在自动光圈模式中，镜头光圈可以使用此拨盘进行纠正。超过最大光圈(OPEN)的亮度增加通过增益调整（CAMERA模式：0至24 dB；PHOTO模式：0至18 dB）进行。如果需要进一步调整增益，可以将“高增益”分配给USER按钮1至3中的其中一个按钮。每按一下该按钮，增益模式就会在标准增益和高档增益之间切换一次。在高档增益模式下，增益最高可设置到 34 dB。在PHOTO模式下，将禁止切换至高增益模式。 • • • 在设置菜单中“开关&显示设置”画面上的“光圈拨轮”设置光圈调整方向和IRIS拨盘。通过设置RING开关为IRIS，可以用聚焦环调节镜头光圈。此项目的默认设置为“变焦”，因此应在设置菜单“开关&显示设置”屏幕上将“聚焦－变焦开关”项目设置为光圈。旋转方向和光圈控制之间的关系基于“开关&显示设置”屏幕中的“光圈拨轮”设置。但因这样将无法用聚焦环调节聚焦，请用FOCUS开关设置聚焦控制方法为 AF（自动对焦）。也可以将变焦控制分配给聚焦环。（第4页）由于将光圈收缩到接近关闭状态，分辨率会因光的衍射而降低。可通过调节快门速度和增加光圈大小来避免这种情况。

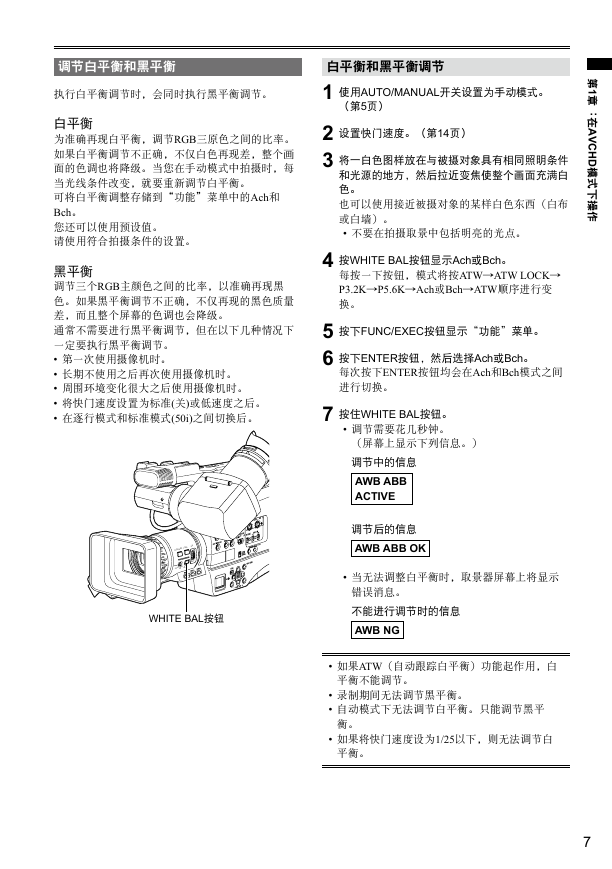

调节白平衡和黑平衡白平衡和黑平衡调节执行白平衡调节时，会同时执行黑平衡调节。白平衡为准确再现白平衡，调节RGB三原色之间的比率。如果白平衡调节不正确，不仅白色再现差，整个画面的色调也将降级。当您在手动模式中拍摄时，每当光线条件改变，就要重新调节白平衡。可将白平衡调整存储到“功能”菜单中的Ach和 Bch。您还可以使用预设值。请使用符合拍摄条件的设置。黑平衡调节三个RGB主颜色之间的比率，以准确再现黑色。如果黑平衡调节不正确，不仅再现的黑色质量差，而且整个屏幕的色调也会降级。通常不需要进行黑平衡调节，但在以下几种情况下一定要执行黑平衡调节。 • 第一次使用摄像机时。 • 长期不使用之后再次使用摄像机时。 • 周围环境变化很大之后使用摄像机时。将快门速度设置为标准(关)或低速度之后。 • 在逐行模式和标准模式(50i)之间切换后。 • IRIS S U C O F T S I S S S A U C O F AUTO/ MANUAL FOCUS ZOOM/ IRIS WHITE BAL WHITE BAL按钮（第页） 1 使用AUTO/MANUAL开关设置为手动模式。 2 设置快门速度。（第1页） 3 将一白色图样放在与被摄对象具有相同照明条件和光源的地方，然后拉近变焦使整个画面充满白色。也可以使用接近被摄对象的某样白色东西（白布或白墙）。 • 不要在拍摄取景中包括明亮的光点。 4 按WHITE BAL按钮显示Ach或Bch。每按一下按钮，模式将按ATW→ATW LOCK→ P3.2K→P5.6K→Ach或Bch→ATW顺序进行变换。 5 按下FUNC/EXEC按钮显示“功能”菜单。 6 按下ENTER按钮，然后选择Ach或Bch。每次按下ENTER按钮均会在Ach和Bch模式之间进行切换。 7 按住WHITE BAL按钮。调节需要花几秒钟。（屏幕上显示下列信息。） • 调节中的信息 AWB ABB ACTIVE 调节后的信息 AWB ABB OK • 当无法调整白平衡时，取景器屏幕上将显示错误消息。不能进行调节时的信息 AWB NG • • • • 如果ATW（自动跟踪白平衡）功能起作用，白平衡不能调节。录制期间无法调节黑平衡。自动模式下无法调节白平衡。只能调节黑平衡。如果将快门速度设为1/25以下，则无法调节白平衡。第1章：在AVCHD模式下操作

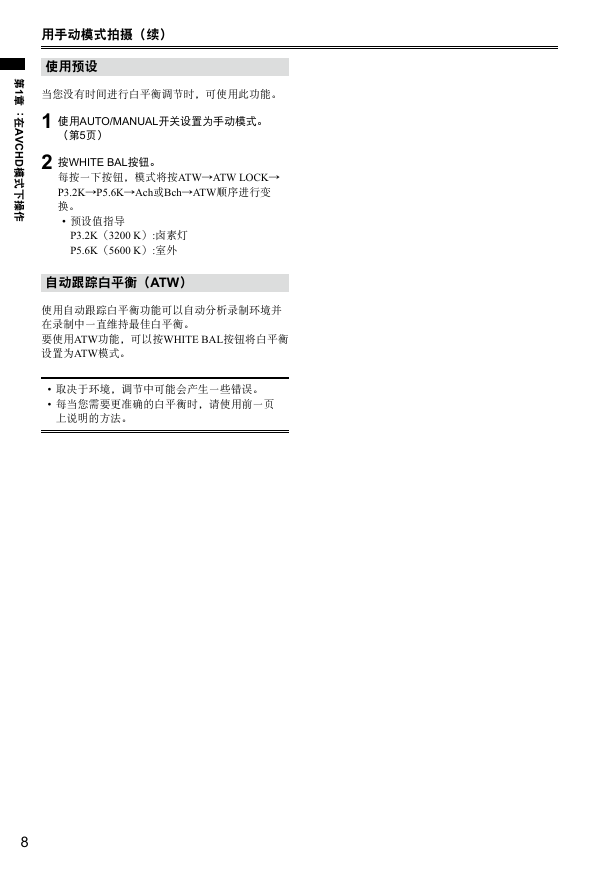

用手动模式拍摄（续）使用预设当您没有时间进行白平衡调节时，可使用此功能。（第页） 1 使用AUTO/MANUAL开关设置为手动模式。 2 按WHITE BAL按钮。每按一下按钮，模式将按ATW→ATW LOCK→ P3.2K→P5.6K→Ach或Bch→ATW顺序进行变换。 • 预设值指导 P3.2K（3200 K）:卤素灯 P5.6K（5600 K）:室外自动跟踪白平衡（ATW）使用自动跟踪白平衡功能可以自动分析录制环境并在录制中一直维持最佳白平衡。要使用ATW功能，可以按WHITE BAL按钮将白平衡设置为ATW模式。 • • 取决于环境，调节中可能会产生一些错误。每当您需要更准确的白平衡时，请使用前一页上说明的方法。第1章：在AVCHD模式下操作
