DC-GH5SGK-DVQX1375_sch.book 1 ページ２０１８年６月２５日　月曜日　午前１０時１４分使用说明书数码相机 / 机身型号 DC-GH5S 请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。 “ 高级功能使用说明书（PDF 格式）” 中有更详细的使用说明。要想阅读，请从网站上下载。 (P125) GK DVQX1375ZB F0118KD1068

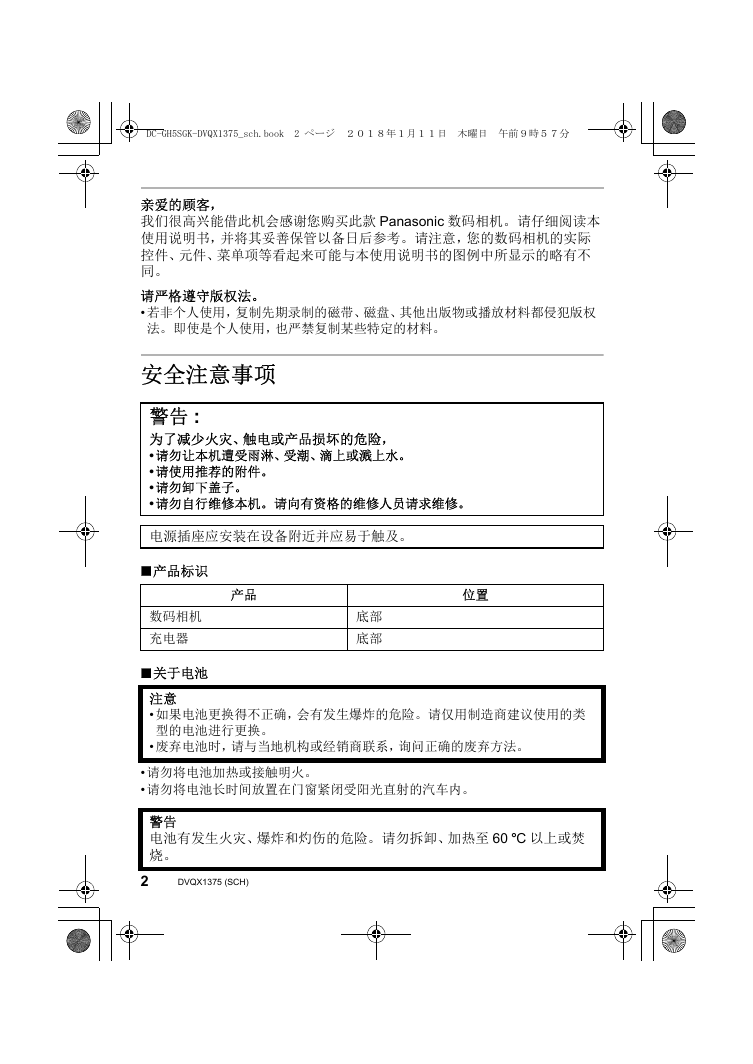

DC-GH5SGK-DVQX1375_sch.book 2 ページ２０１８年１月１１日　木曜日　午前９時５７分亲爱的顾客，我们很高兴能借此机会感谢您购买此款 Panasonic 数码相机。请仔细阅读本使用说明书，并将其妥善保管以备日后参考。请注意，您的数码相机的实际控件、元件、菜单项等看起来可能与本使用说明书的图例中所显示的略有不同。请严格遵守版权法。 • 若非个人使用，复制先期录制的磁带、磁盘、其他出版物或播放材料都侵犯版权法。即使是个人使用，也严禁复制某些特定的材料。安全注意事项警告 : 为了减少火灾、触电或产品损坏的危险， • 请勿让本机遭受雨淋、受潮、滴上或溅上水。 • 请使用推荐的附件。 • 请勿卸下盖子。 • 请勿自行维修本机。请向有资格的维修人员请求维修。电源插座应安装在设备附近并应易于触及。 ∫产品标识数码相机充电器 ∫关于电池产品位置底部底部注意 • 如果电池更换得不正确，会有发生爆炸的危险。请仅用制造商建议使用的类型的电池进行更换。 • 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。 • 请勿将电池加热或接触明火。 • 请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。警告电池有发生火灾、爆炸和灼伤的危险。请勿拆卸、加热至 60 xC 以上或焚烧。 2 DVQX1375 (SCH)

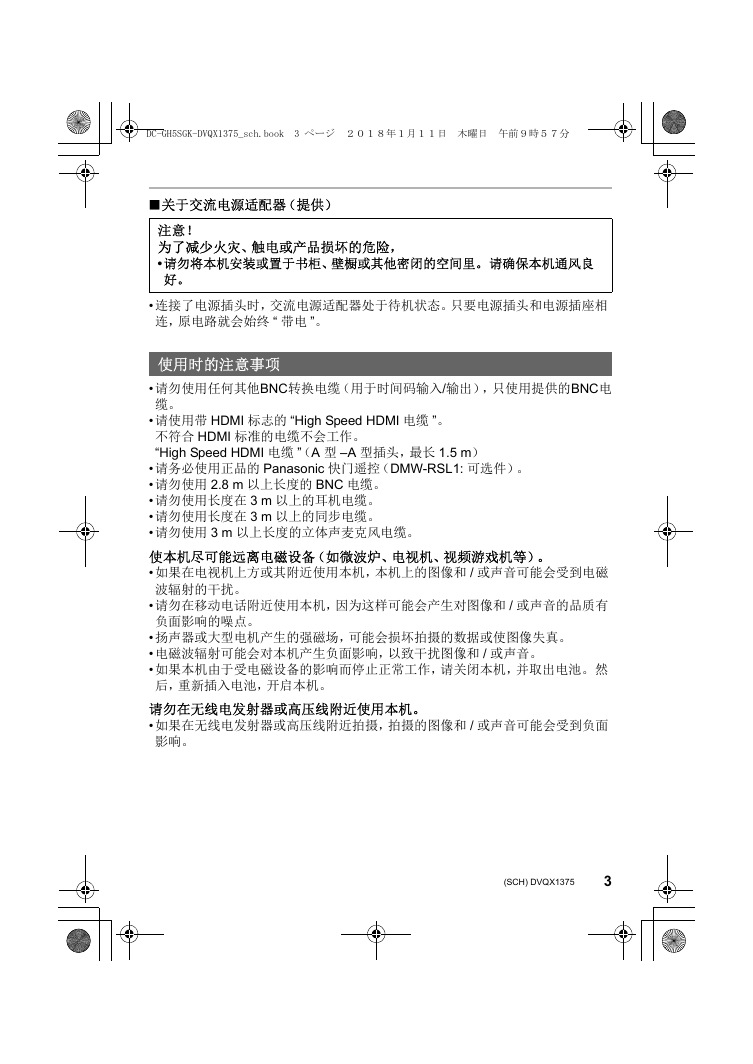

DC-GH5SGK-DVQX1375_sch.book 3 ページ２０１８年１月１１日　木曜日　午前９時５７分 ∫关于交流电源适配器（提供）注意！为了减少火灾、触电或产品损坏的危险， • 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。请确保本机通风良好。 • 连接了电源插头时，交流电源适配器处于待机状态。只要电源插头和电源插座相连，原电路就会始终 “ 带电 ”。使用时的注意事项 • 请勿使用任何其他BNC转换电缆（用于时间码输入/输出），只使用提供的BNC电缆。 • 请使用带 HDMI 标志的 “High Speed HDMI 电缆 ”。不符合 HDMI 标准的电缆不会工作。 “High Speed HDMI 电缆 ”（A 型 –A 型插头，最长 1.5 m） • 请务必使用正品的 Panasonic 快门遥控（DMW-RSL1: 可选件）。 • 请勿使用 2.8 m 以上长度的 BNC 电缆。 • 请勿使用长度在 3 m 以上的耳机电缆。 • 请勿使用长度在 3 m 以上的同步电缆。 • 请勿使用 3 m 以上长度的立体声麦克风电缆。使本机尽可能远离电磁设备（如微波炉、电视机、视频游戏机等）。 • 如果在电视机上方或其附近使用本机，本机上的图像和 / 或声音可能会受到电磁波辐射的干扰。 • 请勿在移动电话附近使用本机，因为这样可能会产生对图像和 / 或声音的品质有负面影响的噪点。 • 扬声器或大型电机产生的强磁场，可能会损坏拍摄的数据或使图像失真。 • 电磁波辐射可能会对本机产生负面影响，以致干扰图像和 / 或声音。 • 如果本机由于受电磁设备的影响而停止正常工作，请关闭本机，并取出电池。然后，重新插入电池，开启本机。请勿在无线电发射器或高压线附近使用本机。 • 如果在无线电发射器或高压线附近拍摄，拍摄的图像和 / 或声音可能会受到负面影响。 (SCH) DVQX1375 3

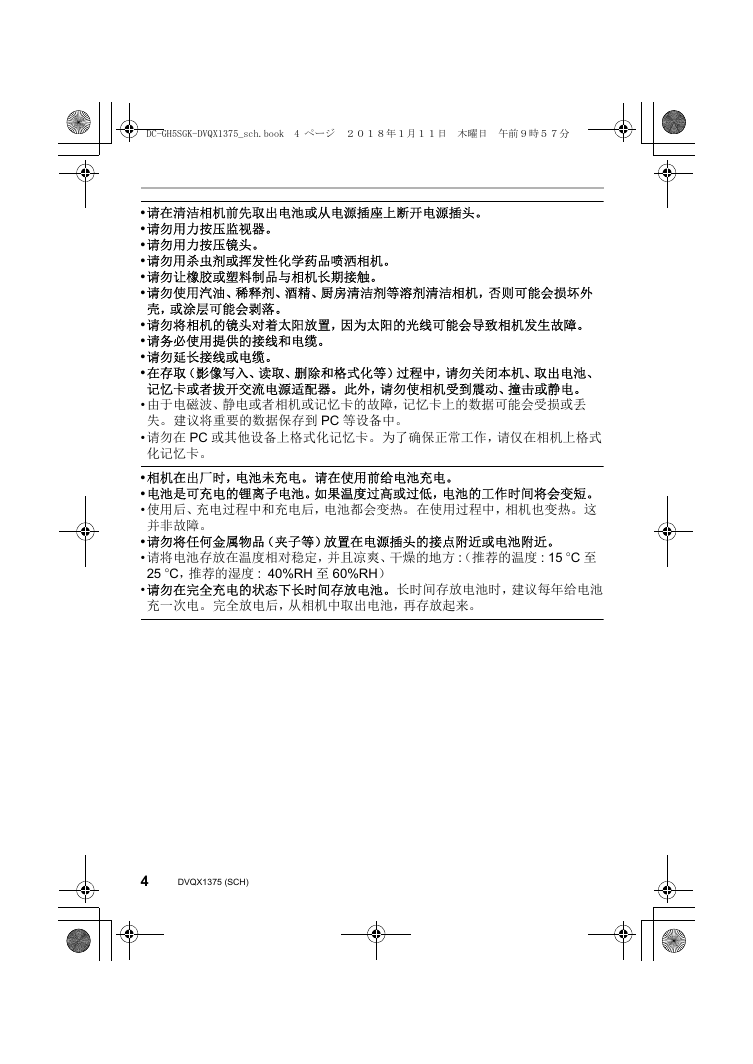

DC-GH5SGK-DVQX1375_sch.book 4 ページ２０１８年１月１１日　木曜日　午前９時５７分 • 请在清洁相机前先取出电池或从电源插座上断开电源插头。 • 请勿用力按压监视器。 • 请勿用力按压镜头。 • 请勿用杀虫剂或挥发性化学药品喷洒相机。 • 请勿让橡胶或塑料制品与相机长期接触。 • 请勿使用汽油、稀释剂、酒精、厨房清洁剂等溶剂清洁相机，否则可能会损坏外壳，或涂层可能会剥落。 • 请勿将相机的镜头对着太阳放置，因为太阳的光线可能会导致相机发生故障。 • 请务必使用提供的接线和电缆。 • 请勿延长接线或电缆。 • 在存取（影像写入、读取、删除和格式化等）过程中，请勿关闭本机、取出电池、记忆卡或者拔开交流电源适配器。此外，请勿使相机受到震动、撞击或静电。 • 由于电磁波、静电或者相机或记忆卡的故障，记忆卡上的数据可能会受损或丢失。建议将重要的数据保存到 PC 等设备中。 • 请勿在 PC 或其他设备上格式化记忆卡。为了确保正常工作，请仅在相机上格式化记忆卡。 • 相机在出厂时，电池未充电。请在使用前给电池充电。 • 电池是可充电的锂离子电池。如果温度过高或过低，电池的工作时间将会变短。 • 使用后、充电过程中和充电后，电池都会变热。在使用过程中，相机也变热。这并非故障。 • 请勿将任何金属物品（夹子等）放置在电源插头的接点附近或电池附近。 • 请将电池存放在温度相对稳定，并且凉爽、干燥的地方 :（推荐的温度 : 15 oC 至 25 oC，推荐的湿度 : 40%RH 至 60%RH） • 请勿在完全充电的状态下长时间存放电池。长时间存放电池时，建议每年给电池充一次电。完全放电后，从相机中取出电池，再存放起来。 4 DVQX1375 (SCH)

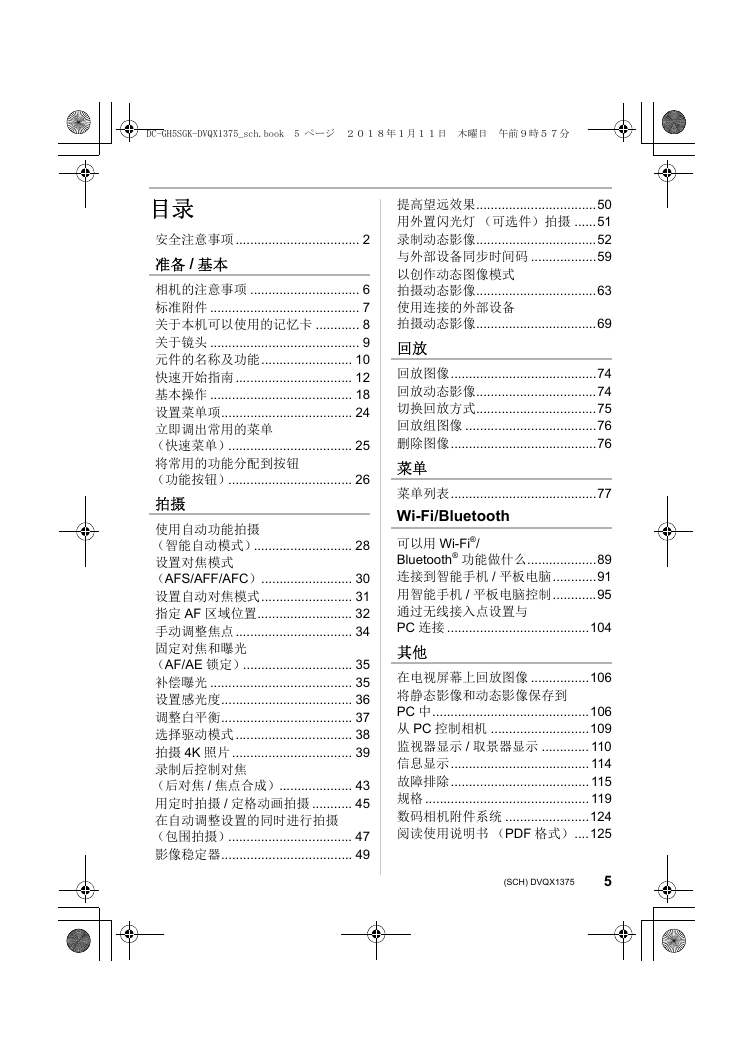

DC-GH5SGK-DVQX1375_sch.book 5 ページ２０１８年１月１１日　木曜日　午前９時５７分目录安全注意事项.................................. 2 准备 / 基本相机的注意事项 .............................. 6 标准附件 ......................................... 7 关于本机可以使用的记忆卡 ............ 8 关于镜头 ......................................... 9 元件的名称及功能......................... 10 快速开始指南................................ 12 基本操作 ....................................... 18 设置菜单项.................................... 24 立即调出常用的菜单（快速菜单）.................................. 25 将常用的功能分配到按钮（功能按钮）.................................. 26 拍摄使用自动功能拍摄（智能自动模式）........................... 28 设置对焦模式（AFS/AFF/AFC）......................... 30 设置自动对焦模式......................... 31 指定 AF 区域位置.......................... 32 手动调整焦点................................ 34 固定对焦和曝光（AF/AE 锁定）.............................. 35 补偿曝光 ....................................... 35 设置感光度.................................... 36 调整白平衡.................................... 37 选择驱动模式................................ 38 拍摄 4K 照片................................. 39 录制后控制对焦（后对焦 / 焦点合成）.................... 43 用定时拍摄 / 定格动画拍摄 ........... 45 在自动调整设置的同时进行拍摄（包围拍摄）.................................. 47 影像稳定器.................................... 49 提高望远效果.................................50 用外置闪光灯（可选件）拍摄 ......51 录制动态影像.................................52 与外部设备同步时间码 ..................59 以创作动态图像模式拍摄动态影像.................................63 使用连接的外部设备拍摄动态影像.................................69 回放回放图像........................................74 回放动态影像.................................74 切换回放方式.................................75 回放组图像 ....................................76 删除图像........................................76 菜单菜单列表........................................77 Wi-Fi/Bluetooth 可以用 Wi-Fi®/ Bluetooth® 功能做什么...................89 连接到智能手机 / 平板电脑............91 用智能手机 / 平板电脑控制............95 通过无线接入点设置与 PC 连接 .......................................104 其他在电视屏幕上回放图像 ................106 将静态影像和动态影像保存到 PC 中...........................................106 从 PC 控制相机 ...........................109 监视器显示 / 取景器显示 ............. 110 信息显示......................................114 故障排除......................................115 规格 .............................................119 数码相机附件系统 .......................124 阅读使用说明书（PDF 格式）....125 (SCH) DVQX1375 5

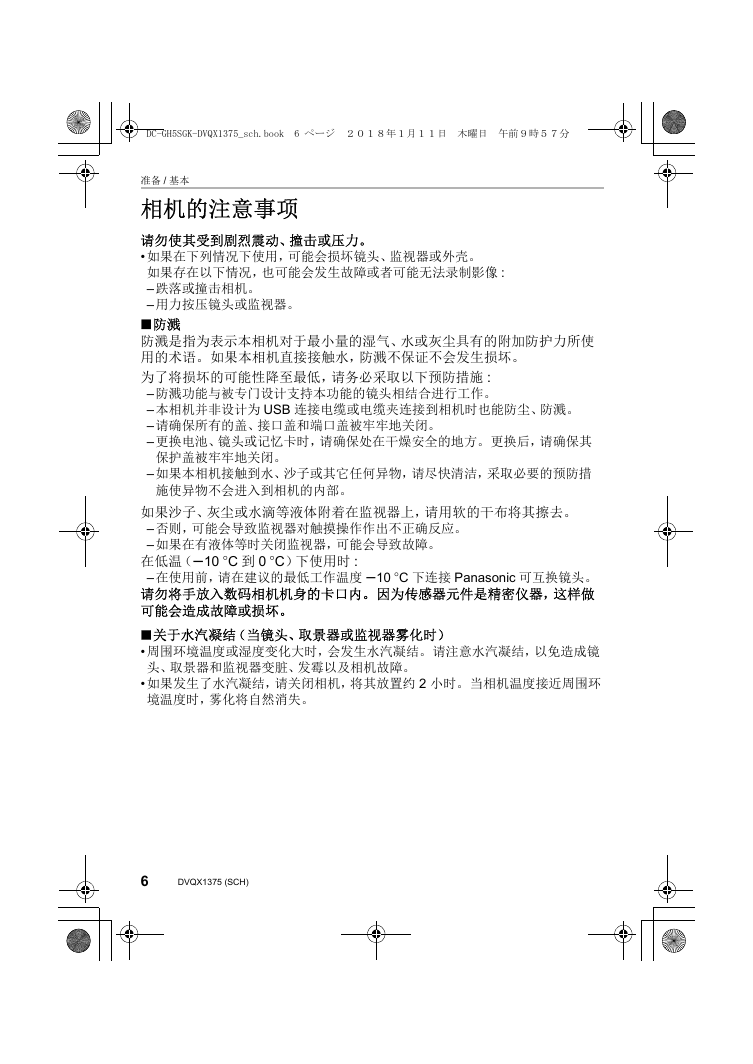

DC-GH5SGK-DVQX1375_sch.book 6 ページ２０１８年１月１１日　木曜日　午前９時５７分准备 / 基本相机的注意事项请勿使其受到剧烈震动、撞击或压力。 • 如果在下列情况下使用，可能会损坏镜头、监视器或外壳。如果存在以下情况，也可能会发生故障或者可能无法录制影像 : – 跌落或撞击相机。 – 用力按压镜头或监视器。 ∫防溅防溅是指为表示本相机对于最小量的湿气、水或灰尘具有的附加防护力所使用的术语。如果本相机直接接触水，防溅不保证不会发生损坏。为了将损坏的可能性降至最低，请务必采取以下预防措施 : – 防溅功能与被专门设计支持本功能的镜头相结合进行工作。 – 本相机并非设计为 USB 连接电缆或电缆夹连接到相机时也能防尘、防溅。 – 请确保所有的盖、接口盖和端口盖被牢牢地关闭。 – 更换电池、镜头或记忆卡时，请确保处在干燥安全的地方。更换后，请确保其保护盖被牢牢地关闭。 – 如果本相机接触到水、沙子或其它任何异物，请尽快清洁，采取必要的预防措施使异物不会进入到相机的内部。如果沙子、灰尘或水滴等液体附着在监视器上，请用软的干布将其擦去。 – 否则，可能会导致监视器对触摸操作作出不正确反应。 – 如果在有液体等时关闭监视器，可能会导致故障。在低温（s10 oC 到 0 oC）下使用时 : – 在使用前，请在建议的最低工作温度 s10 oC 下连接 Panasonic 可互换镜头。请勿将手放入数码相机机身的卡口内。因为传感器元件是精密仪器，这样做可能会造成故障或损坏。 ∫关于水汽凝结（当镜头、取景器或监视器雾化时） • 周围环境温度或湿度变化大时，会发生水汽凝结。请注意水汽凝结，以免造成镜头、取景器和监视器变脏、发霉以及相机故障。 • 如果发生了水汽凝结，请关闭相机，将其放置约 2 小时。当相机温度接近周围环境温度时，雾化将自然消失。 6 DVQX1375 (SCH)

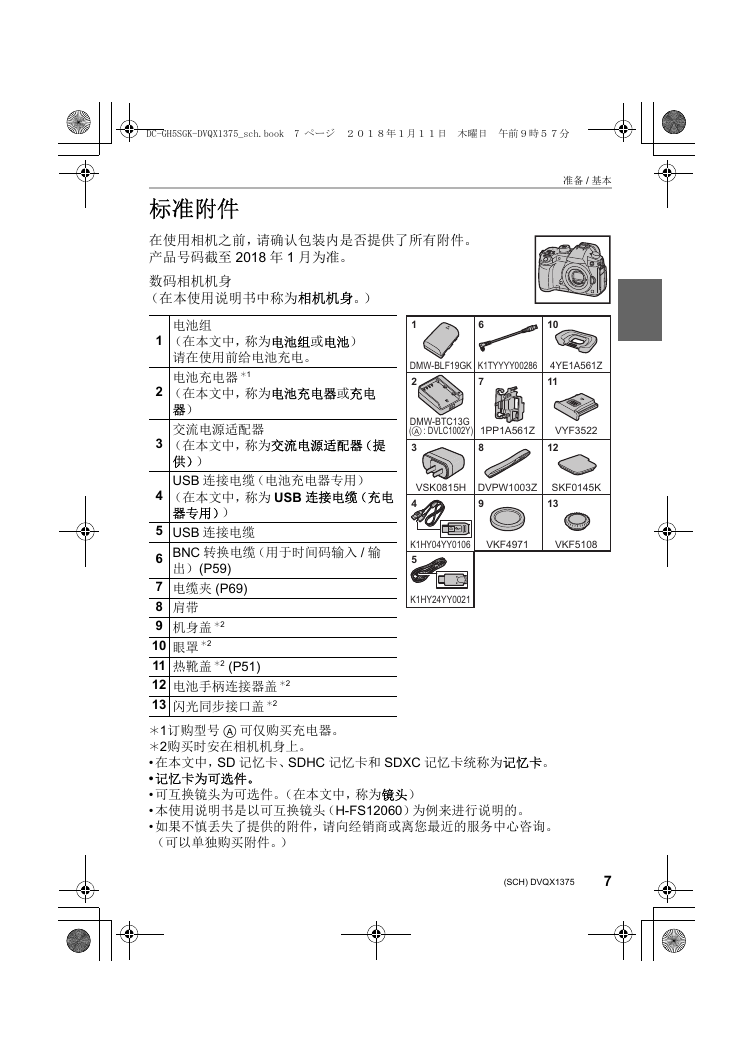

DC-GH5SGK-DVQX1375_sch.book 7 ページ２０１８年１月１１日　木曜日　午前９時５７分准备 / 基本标准附件在使用相机之前，请确认包装内是否提供了所有附件。产品号码截至 2018 年 1 月为准。数码相机机身（在本使用说明书中称为相机机身。） 1 2 3 4 电池组（在本文中，称为电池组或电池）请在使用前给电池充电。电池充电器 ¢1 （在本文中，称为电池充电器或充电器）交流电源适配器（在本文中，称为交流电源适配器（提供）） USB 连接电缆（电池充电器专用）（在本文中，称为 USB 连接电缆（充电器专用）） 1 6 10 DMW-BLF19GK 2 K1TYYYY00286 7 4YE1A561Z 11 DMW-BTC13G (: DVLC1002Y) 3 1PP1A561Z 8 VYF3522 12 VSK0815H 4 DVPW1003Z 9 SKF0145K 13 VKF4971 VKF5108 K1HY24YY0021 出） (P59) K1HY04YY0106 5 5 USB 连接电缆 6 BNC 转换电缆（用于时间码输入 / 输 7 电缆夹 (P69) 8 肩带 9 机身盖 ¢2 10 眼罩 ¢2 11 热靴盖 ¢2 (P51) 12 电池手柄连接器盖 ¢2 13 闪光同步接口盖 ¢2 ¢1订购型号 A 可仅购买充电器。 ¢2购买时安在相机机身上。 • 在本文中，SD 记忆卡、SDHC 记忆卡和 SDXC 记忆卡统称为记忆卡。 • 记忆卡为可选件。 • 可互换镜头为可选件。（在本文中，称为镜头） • 本使用说明书是以可互换镜头（H-FS12060）为例来进行说明的。 • 如果不慎丢失了提供的附件，请向经销商或离您最近的服务中心咨询。（可以单独购买附件。） (SCH) DVQX1375 7

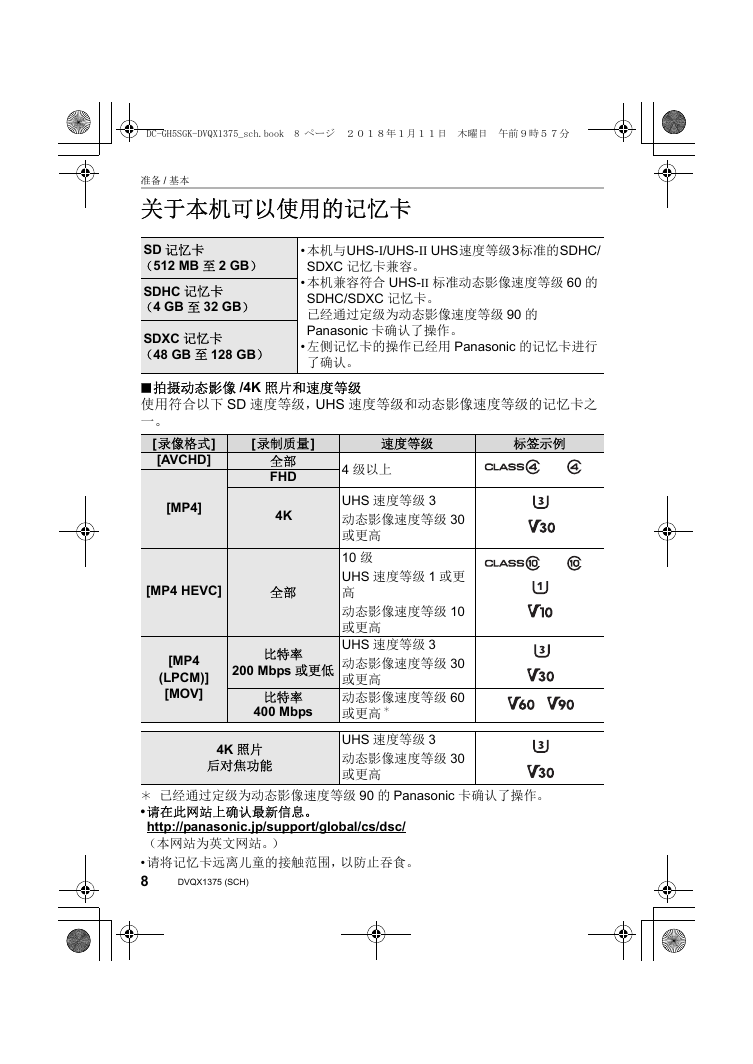

DC-GH5SGK-DVQX1375_sch.book 8 ページ２０１８年１月１１日　木曜日　午前９時５７分准备 / 基本关于本机可以使用的记忆卡 SD 记忆卡（512 MB 至 2 GB） SDHC 记忆卡（4 GB 至 32 GB） • 本机与UHS-I/UHS-II UHS速度等级3标准的SDHC/ SDXC 记忆卡兼容。 • 本机兼容符合 UHS-II 标准动态影像速度等级 60 的 SDHC/SDXC 记忆卡。已经通过定级为动态影像速度等级 90 的 Panasonic 卡确认了操作。 • 左侧记忆卡的操作已经用 Panasonic 的记忆卡进行了确认。 ∫拍摄动态影像 /4K 照片和速度等级使用符合以下 SD 速度等级，UHS 速度等级和动态影像速度等级的记忆卡之一。 SDXC 记忆卡（48 GB 至 128 GB） [录制质量] 速度等级标签示例 [录像格式] [AVCHD] [MP4] 全部 FHD 4K [MP4 HEVC] 全部 [MP4 (LPCM)] [MOV] 比特率 200 Mbps 或更低比特率 400 Mbps 4K 照片后对焦功能 4 级以上 UHS 速度等级 3 动态影像速度等级 30 或更高 10 级 UHS 速度等级 1 或更高动态影像速度等级 10 或更高 UHS 速度等级 3 动态影像速度等级 30 或更高动态影像速度等级 60 或更高 ¢ UHS 速度等级 3 动态影像速度等级 30 或更高 ¢ 已经通过定级为动态影像速度等级 90 的 Panasonic 卡确认了操作。 • 请在此网站上确认最新信息。 http://panasonic.jp/support/global/cs/dsc/ （本网站为英文网站。） • 请将记忆卡远离儿童的接触范围，以防止吞食。 8 DVQX1375 (SCH)
