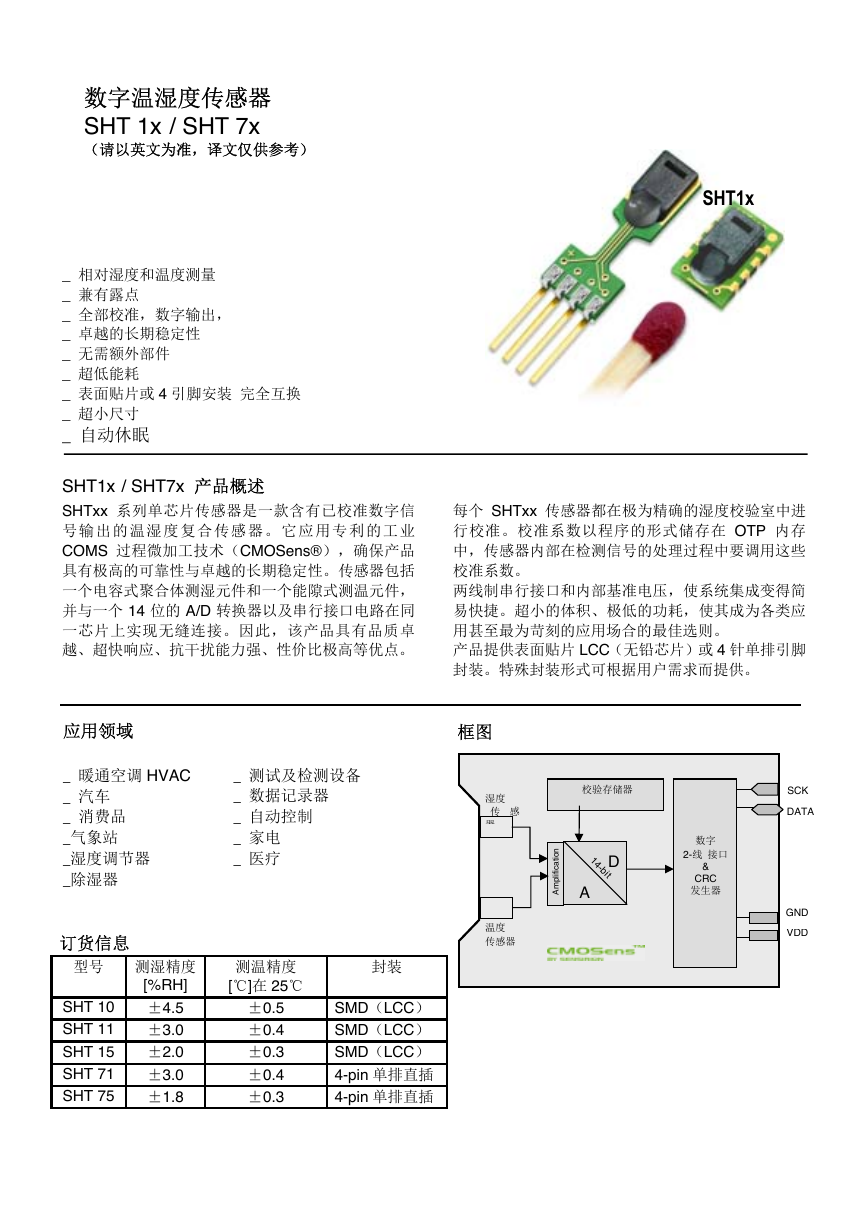

数字温湿度传感器 SHT 1x / SHT 7x (请以英文为准,译文仅供参考) _ 相对湿度和温度测量 _ 兼有露点 _ 全部校准,数字输出, _ 卓越的长期稳定性 _ 无需额外部件 _ 超低能耗 _ 表面贴片或 4 引脚安装 完全互换 _ 超小尺寸 _ 自动休眠 SHT1x / SHT7x 产品概述 SHTxx 系列单芯片传感器是一款含有已校准数字信 号 输 出 的 温 湿 度 复 合 传 感 器 。 它 应 用 专 利 的 工 业 COMS 过程微加工技术(CMOSens®),确保产品 具有极高的可靠性与卓越的长期稳定性。传感器包括 一个电容式聚合体测湿元件和一个能隙式测温元件, 并与一个 14 位的 A/D 转换器以及串行接口电路在同 一芯片上实现无缝连接。因此,该产品具有品质卓 越、超快响应、抗干扰能力强、性价比极高等优点。 SHT1x 每个 SHTxx 传感器都在极为精确的湿度校验室中进 行校准。校准系数以程序的形式储存在 OTP 内存 中,传感器内部在检测信号的处理过程中要调用这些 校准系数。 两线制串行接口和内部基准电压,使系统集成变得简 易快捷。超小的体积、极低的功耗,使其成为各类应 用甚至最为苛刻的应用场合的最佳选则。 产品提供表面贴片 LCC(无铅芯片)或 4 针单排引脚 封装。特殊封装形式可根据用户需求而提供。 应用领域 _ 暖通空调 HVAC _ 汽车 _ 消费品 _气象站 _湿度调节器 _除湿器 订货信息 型号 测湿精度 [%RH] SHT 10 ±4.5 SHT 11 ±3.0 SHT 15 ±2.0 SHT 71 ±3.0 SHT 75 ±1.8 _ 测试及检测设备 _ 数据记录器 _ 自动控制 _ 家电 _ 医疗 1 框图 湿度 传 感 器 温度 传感器 测温精度 [℃]在 25℃ 封装 ±0.5 ±0.4 ±0.3 ±0.4 ±0.3 SMD(LCC) SMD(LCC) SMD(LCC) 4-pin 单排直插 4-pin 单排直插 校验存储器 D 1 4-bit A i t a c i f i l n o p m A 数字 2-线 接口 & CRC 发生器 SCK DATA GND VDD

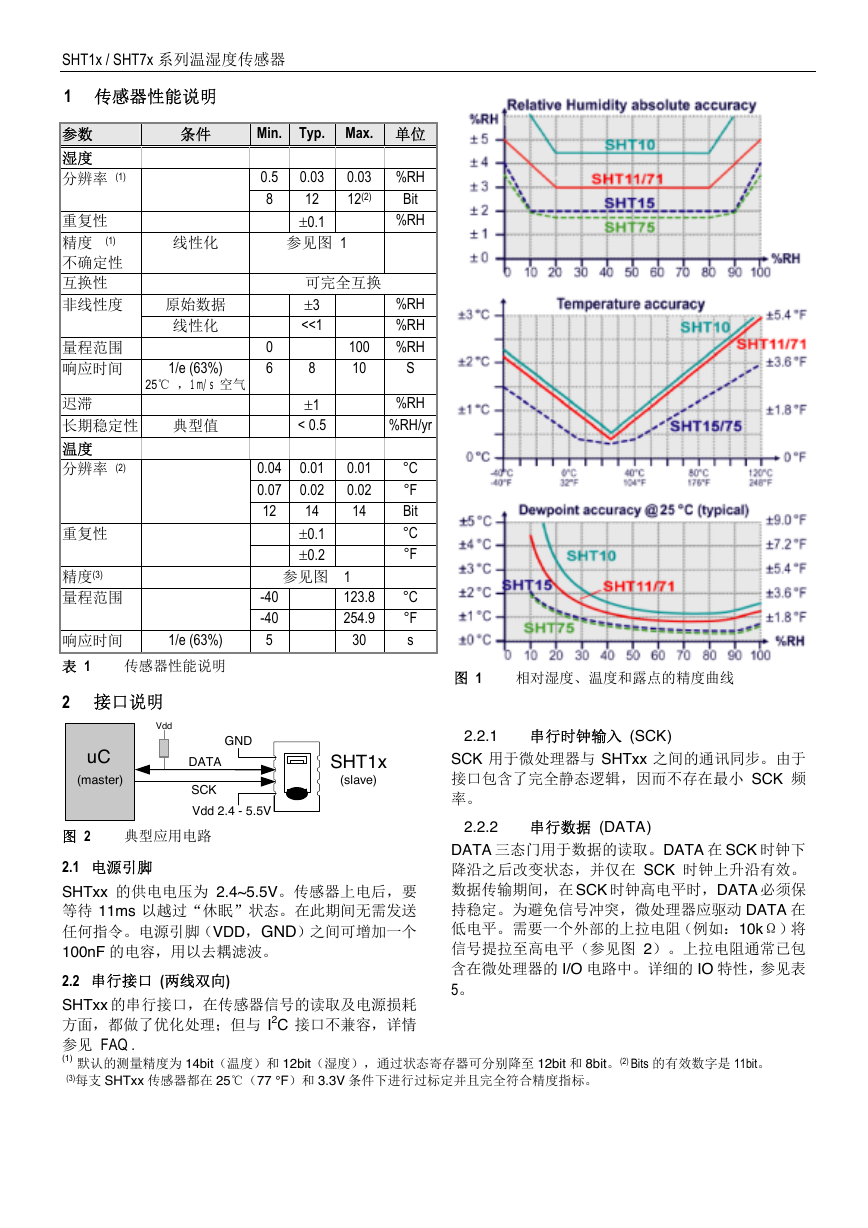

SHT1x / SHT7x 系列温湿度传感器 1 传感器性能说明 条件 Min. Typ. Max. 单位 参数 湿度 分辨率 (1) 重复性 精度 (1) 不确定性 互换性 非线性度 量程范围 响应时间 迟滞 长期稳定性 温度 分辨率 (2) 重复性 精度(3) 量程范围 线性化 原始数据 线性化 1/e (63%) 25℃ ,1m/s 空气 典型值 1/e (63%) 传感器性能说明 响应时间 表 1 2 接口说明 Vdd 0.5 8 0.03 12 ±0.1 0.03 %RH Bit 12(2) %RH 参见图 1 %RH %RH %RH S 可完全互换 ±3 <<1 100 10 8 ±1 < 0.5 %RH %RH/yr 0 6 0.04 0.07 12 -40 -40 5 0.01 0.02 14 0.01 0.02 14 ±0.1 ±0.2 参见图 1 123.8 254.9 30 图 1 相对湿度、温度和露点的精度曲线 2.2.1 串行时钟输入 (SCK) SCK 用于微处理器与 SHTxx 之间的通讯同步。由于 接口包含了完全静态逻辑,因而不存在最小 SCK 频 率。 °C °F Bit °C °F °C °F s uC (master) GND DATA SCK Vdd 2.4 - 5.5V SHT1x (slave) 2.2.2 串行数据 (DATA) 典型应用电路 图 2 2.1 电源引脚 SHTxx 的供电电压为 2.4~5.5V。传感器上电后,要 等待 11ms 以越过“休眠”状态。在此期间无需发送 任何指令。电源引脚(VDD,GND)之间可增加一个 100nF 的电容,用以去耦滤波。 2.2 串行接口 (两线双向) SHTxx 的串行接口,在传感器信号的读取及电源损耗 方面,都做了优化处理;但与 I2C 接口不兼容,详情 参见 FAQ . (1) 默认的测量精度为 14bit(温度)和 12bit(湿度),通过状态寄存器可分别降至 12bit 和 8bit。(2) Bits 的有效数字是 11bit。 (3)每支 SHTxx 传感器都在 25℃(77 °F)和 3.3V 条件下进行过标定并且完全符合精度指标。 DATA 三态门用于数据的读取。DATA 在 SCK 时钟下 降沿之后改变状态,并仅在 SCK 时钟上升沿有效。 数据传输期间,在 SCK 时钟高电平时,DATA 必须保 持稳定。为避免信号冲突,微处理器应驱动 DATA 在 低电平。需要一个外部的上拉电阻(例如:10kΩ)将 信号提拉至高电平(参见图 2)。上拉电阻通常已包 含在微处理器的 I/O 电路中。详细的 IO 特性,参见表 5。

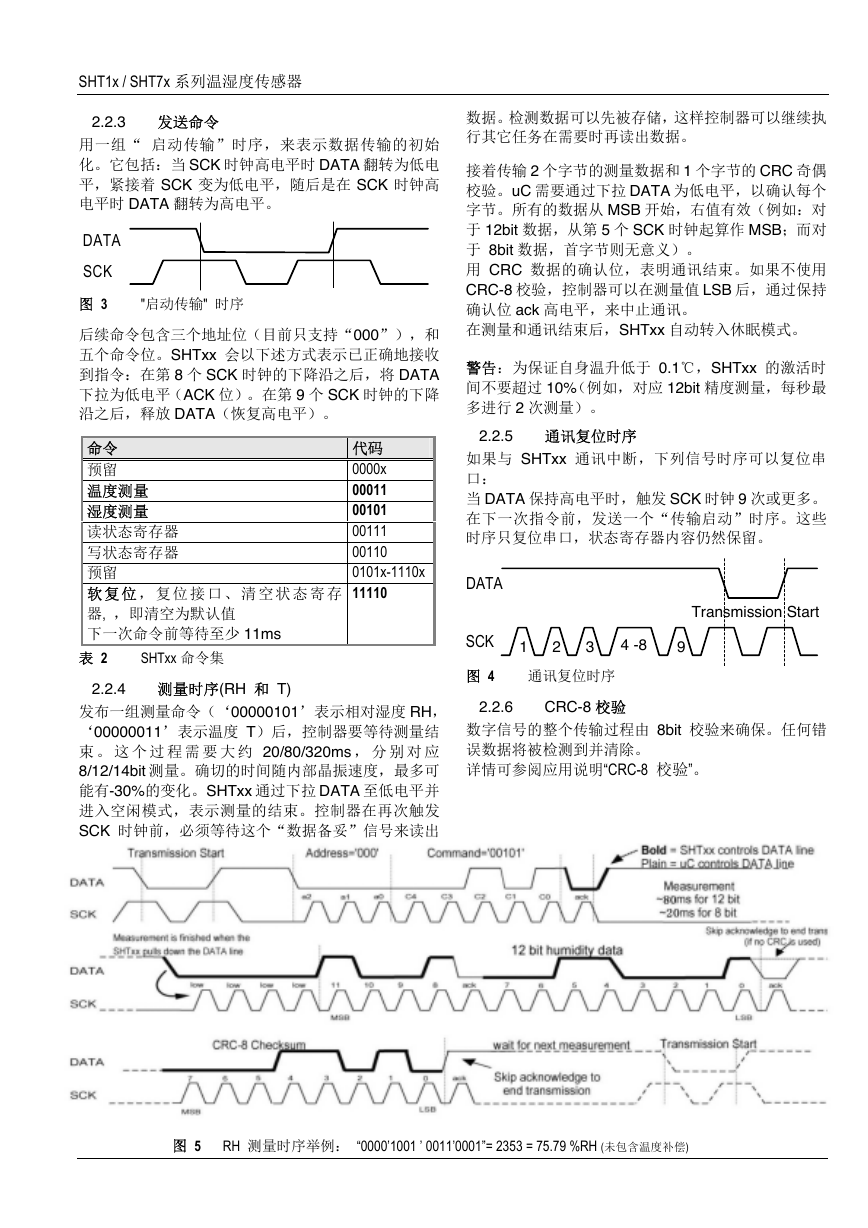

SHT1x / SHT7x 系列温湿度传感器 2.2.3 发送命令 用一组“ 启动传输”时序,来表示数据传输的初始 化。它包括:当 SCK 时钟高电平时 DATA 翻转为低电 平,紧接着 SCK 变为低电平,随后是在 SCK 时钟高 电平时 DATA 翻转为高电平。 DATA SCK 图 3 "启动传输" 时序 后续命令包含三个地址位(目前只支持“000”),和 五个命令位。SHTxx 会以下述方式表示已正确地接收 到指令:在第 8 个 SCK 时钟的下降沿之后,将 DATA 下拉为低电平(ACK 位)。在第 9 个 SCK 时钟的下降 沿之后,释放 DATA(恢复高电平)。 代码 0000x 00011 00101 00111 00110 0101x-1110x 11110 命令 预留 温度测量 湿度测量 读状态寄存器 写状态寄存器 预留 软 复 位 , 复 位 接 口 、 清 空 状 态 寄 存 器, ,即清空为默认值 下一次命令前等待至少 11ms 表 2 SHTxx 命令集 2.2.4 测量时序(RH 和 T) 发布一组测量命令(‘00000101’表示相对湿度 RH, ‘00000011’表示温度 T)后,控制器要等待测量结 束 。 这 个 过 程 需 要 大 约 20/80/320ms , 分 别 对 应 8/12/14bit 测量。确切的时间随内部晶振速度,最多可 能有-30%的变化。SHTxx 通过下拉 DATA 至低电平并 进入空闲模式,表示测量的结束。控制器在再次触发 SCK 时钟前,必须等待这个“数据备妥”信号来读出 数据。检测数据可以先被存储,这样控制器可以继续执 行其它任务在需要时再读出数据。 接着传输 2 个字节的测量数据和 1 个字节的 CRC 奇偶 校验。uC 需要通过下拉 DATA 为低电平,以确认每个 字节。所有的数据从 MSB 开始,右值有效(例如:对 于 12bit 数据,从第 5 个 SCK 时钟起算作 MSB;而对 于 8bit 数据,首字节则无意义)。 用 CRC 数据的确认位,表明通讯结束。如果不使用 CRC-8 校验,控制器可以在测量值 LSB 后,通过保持 确认位 ack 高电平,来中止通讯。 在测量和通讯结束后,SHTxx 自动转入休眠模式。 警告:为保证自身温升低于 0.1℃,SHTxx 的激活时 间不要超过 10%(例如,对应 12bit 精度测量,每秒最 多进行 2 次测量)。 2.2.5 通讯复位时序 如果与 SHTxx 通讯中断,下列信号时序可以复位串 口: 当 DATA 保持高电平时,触发 SCK 时钟 9 次或更多。 在下一次指令前,发送一个“传输启动”时序。这些 时序只复位串口,状态寄存器内容仍然保留。 DATA SCK 图 4 1 2 3 4 -8 9 通讯复位时序 Transmission Start 2.2.6 CRC-8 校验 数字信号的整个传输过程由 8bit 校验来确保。任何错 误数据将被检测到并清除。 详情可参阅应用说明“CRC-8 校验”。 图 5 RH 测量时序举例: “0000’1001 ’ 0011’0001”= 2353 = 75.79 %RH (未包含温度补偿)

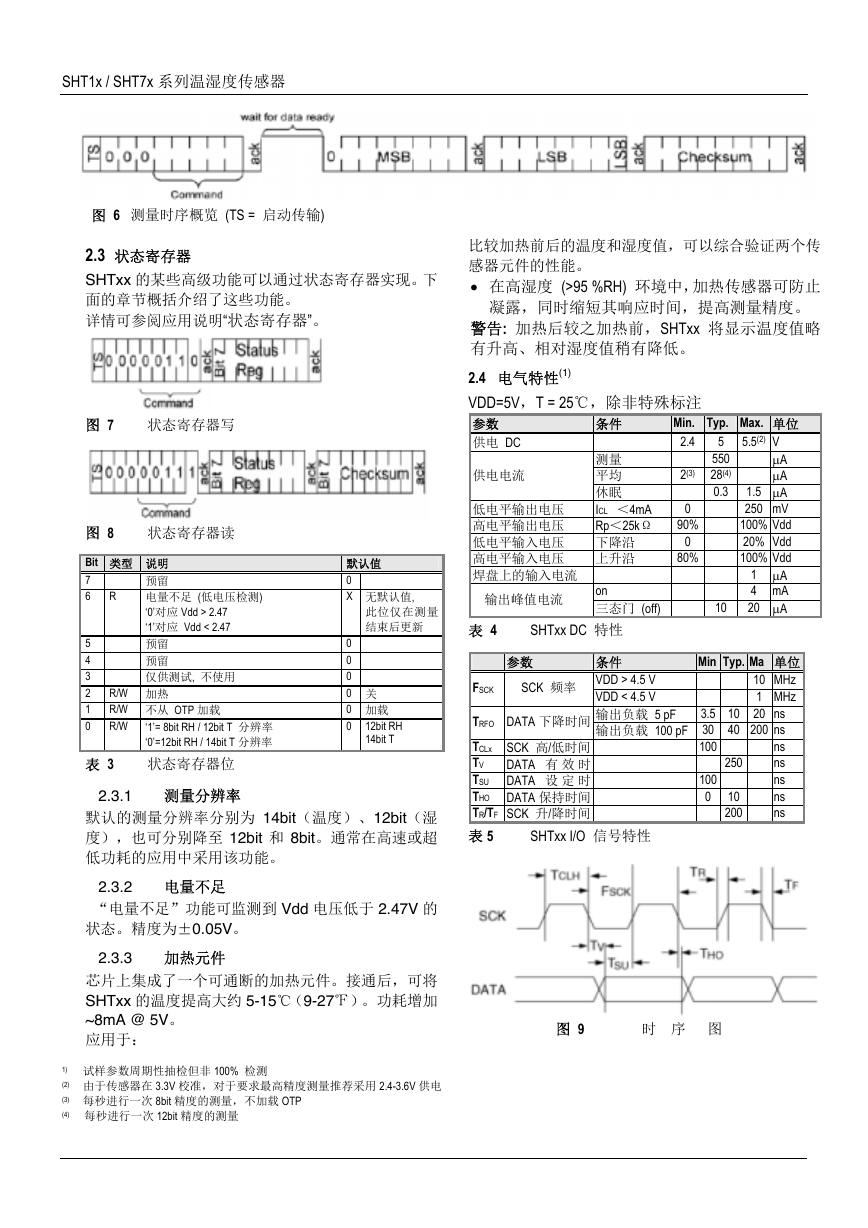

SHT1x / SHT7x 系列温湿度传感器 图 6 测量时序概览 (TS = 启动传输) 2.3 状态寄存器 SHTxx 的某些高级功能可以通过状态寄存器实现。下 面的章节概括介绍了这些功能。 详情可参阅应用说明“状态寄存器”。 图 7 状态寄存器写 图 8 状态寄存器读 R Bit 类型 说明 7 预留 6 电量不足 (低电压检测) ‘0’对应 Vdd > 2.47 ‘1’对应 Vdd < 2.47 预留 预留 仅供测试, 不使用 R/W 加热 R/W 不从 OTP 加载 R/W 5 4 3 2 1 0 ‘1’= 8bit RH / 12bit T 分辨率 ‘0’=12bit RH / 14bit T 分辨率 状态寄存器位 2.3.1 测量分辨率 表 3 默认值 0 X 无默认值, 此位仅在测量 结束后更新 0 0 0 0 关 0 加载 0 12bit RH 14bit T 默认的测量分辨率分别为 14bit(温度)、12bit(湿 度),也可分别降至 12bit 和 8bit。通常在高速或超 低功耗的应用中采用该功能。 2.3.2 电量不足 “电量不足”功能可监测到 Vdd 电压低于 2.47V 的 状态。精度为±0.05V。 2.3.3 加热元件 芯片上集成了一个可通断的加热元件。接通后,可将 SHTxx 的温度提高大约 5-15℃(9-27℉)。功耗增加 ~8mA @ 5V。 应用于: 1) 试样参数周期性抽检但非 100% 检测 (2) 由于传感器在 3.3V 校准,对于要求最高精度测量推荐采用 2.4-3.6V 供电 (3) 每秒进行一次 8bit 精度的测量,不加载 OTP (4) 每秒进行一次 12bit 精度的测量 比较加热前后的温度和湿度值,可以综合验证两个传 感器元件的性能。 • 在高湿度 (>95 %RH) 环境中,加热传感器可防止 凝露,同时缩短其响应时间,提高测量精度。 警告: 加热后较之加热前,SHTxx 将显示温度值略 有升高、相对湿度值稍有降低。 2.4 电气特性(1) VDD=5V,T = 25℃,除非特殊标注 参数 供电 DC 条件 测量 平均 休眠 ICL <4mA Rp<25kΩ 下降沿 上升沿 on 三态门 (off) Min. Typ. Max. 单位 2.4 2(3) 0 90% 0 80% 5.5(2) V µA µA 1.5 µA 250 mV 100% Vdd 20% Vdd 100% Vdd 1 µA 4 mA 20 µA 5 550 28(4) 0.3 10 Min Typ. Ma 单位 10 MHz 1 MHz 条件 VDD > 4.5 V VDD < 4.5 V 3.5 10 20 ns 输出负载 5 pF 输出负载 100 pF 30 40 200 ns ns ns ns ns ns 100 100 0 250 10 200 SHTxx I/O 信号特性 表 4 SHTxx DC 特性 供电电流 低电平输出电压 高电平输出电压 低电平输入电压 高电平输入电压 焊盘上的输入电流 输出峰值电流 FSCK 参数 SCK 频率 TRFO DATA 下降时间 TCLx SCK 高/低时间 TV DATA 有 效 时 TSU DATA 设 定 时 THO DATA 保持时间 TR/TF SCK 升/降时间 表 5 图 9 时 序 图

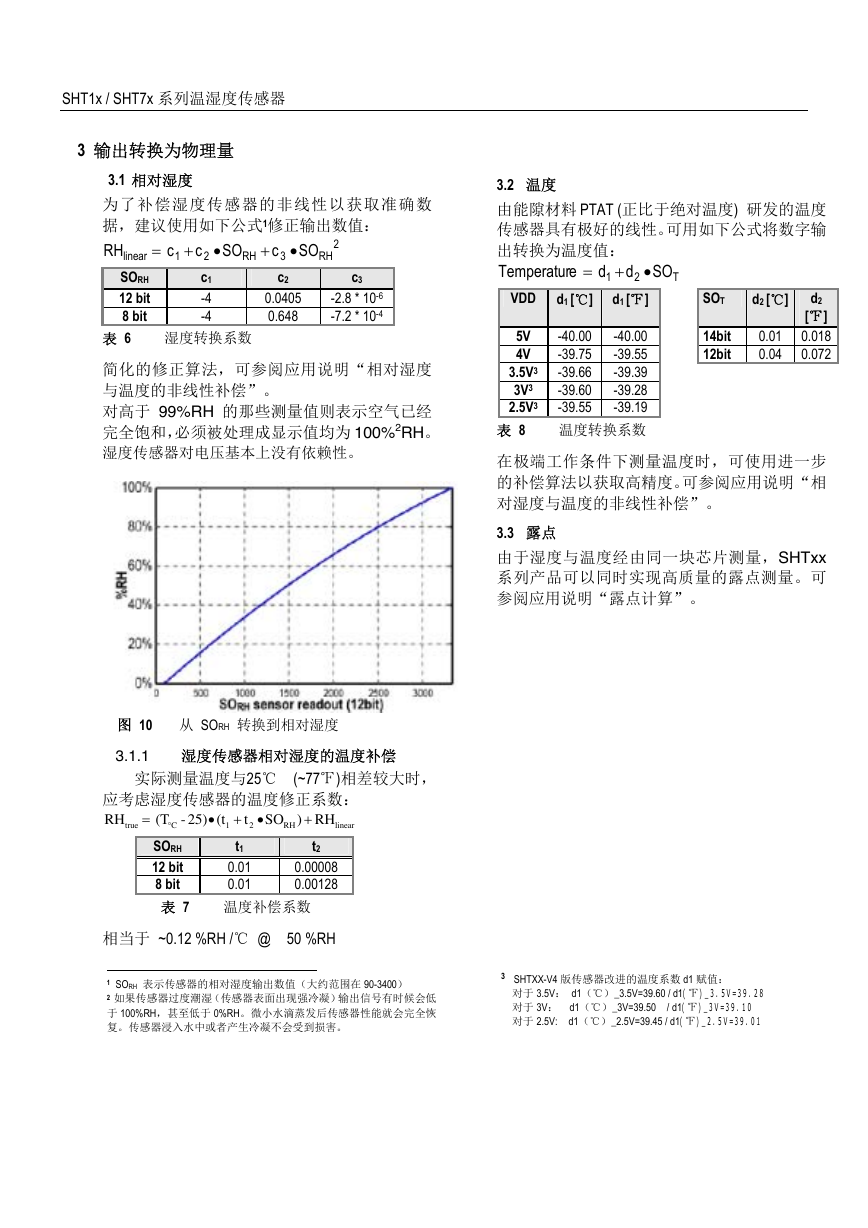

SHT1x / SHT7x 系列温湿度传感器 3 输出转换为物理量 3.1 相对湿度 为了补偿湿度传感器的非线性以获取准确数 据,建议使用如下公式1修正输出数值: RH SO SO + 2 RH RH 1 c c = + linear SORH 12 bit 8 bit • 2 c1 -4 -4 c • 3 c2 0.0405 0.648 c3 -2.8 * 10-6 -7.2 * 10-4 表 6 湿度转换系数 简化的修正算法,可参阅应用说明“相对湿度 与温度的非线性补偿”。 对高于 99%RH 的那些测量值则表示空气已经 完全饱和,必须被处理成显示值均为 100%2RH。 湿度传感器对电压基本上没有依赖性。 图 10 从 SORH 转换到相对湿度 3.1.1 湿度传感器相对湿度的温度补偿 实际测量温度与25℃ (~77℉)相差较大时, 应考虑湿度传感器的温度修正系数: RH linear (t 1 SO true • 2 ) RH 25) - (T = C ° SORH 12 bit 8 bit 表 7 温度补偿系数 t •+ t1 0.01 0.01 RH + t2 0.00008 0.00128 相当于 ~0.12 %RH /℃ @ 50 %RH SORH 表示传感器的相对湿度输出数值(大约范围在 90-3400) 1 2 如果传感器过度潮湿(传感器表面出现强冷凝)输出信号有时候会低 于 100%RH,甚至低于 0%RH。微小水滴蒸发后传感器性能就会完全恢 复。传感器浸入水中或者产生冷凝不会受到损害。 d2 [℉] 0.018 0.072 3.2 温度 由能隙材料 PTAT (正比于绝对温度) 研发的温度 传感器具有极好的线性。可用如下公式将数字输 出转换为温度值: Temperatur d • + d1 [℉] e d = 1 d1 [℃] SO d2 [℃] VDD SOT T 2 5V 4V 3.5V3 3V3 2.5V3 表 8 -40.00 -40.00 -39.75 -39.55 -39.66 -39.39 -39.60 -39.28 -39.55 -39.19 温度转换系数 14bit 12bit 0.01 0.04 在极端工作条件下测量温度时,可使用进一步 的补偿算法以获取高精度。可参阅应用说明“相 对湿度与温度的非线性补偿”。 3.3 露点 由于湿度与温度经由同一块芯片测量,SHTxx 系列产品可以同时实现高质量的露点测量。可 参阅应用说明“露点计算”。 3 SHTXX-V4 版传感器改进的温度系数 d1 赋值: 对于 3.5V: d1(℃)_3.5V=39.60 / d1(℉)_3.5V=39.28 对于 3V: d1(℃)_3V=39.50 / d1(℉)_3V=39.10 对于 2.5V: d1(℃)_2.5V=39.45 / d1(℉)_2.5V=39.01
SHT1x / SHT7x 系列温湿度传感器 4 应用信息 4.1 工作与贮存条件 [%RH] 100 80 60 40 20 0 Normal operating conditions Maximum operating conditions -20 -40 100 图 11 建议的正常工作条件(绿色区域) 40 60 80 0 20 [°C] 120 超出建议的工作范围可能导致高达 3%RH 的临时 性漂移信号。返回正常工作条件后,传感器会缓慢 地向校准状态恢复。要加速恢复进程可参阅 4.3 小 节的“恢复处理”。在非正常工作条件下长时间 使用会加速产品的老化过程。 4.2 暴露在化学物质中 电容式湿度传感器的聚合层会受到化学蒸汽的干 扰,化学物质在聚合层中的扩散可能导致测量值 漂移和灵敏度下降。在一个纯净的环境中,污染 物质会缓慢地释放出去。下文所述的恢复处理将 加速实现这一过程。高浓度的化学污染会导致传 感聚合层的彻底损坏。 4.3 恢复处理 置于极限工作条件下或化学蒸汽中的传感器,通过 如下处理程序,可使其恢复到校准时的状态。 在 80-90℃ (176-194℉) 和< 5%RH 的湿度条件下保持 24 小时(烘干); 随后 在 20-30℃ (70-90℉) 和>74%RH 的湿度条件下保 持 48 小时以上。(重新水合) 4.4 温度影响 气体的相对湿度,在很大程度上依赖于温度。因 此在测量湿度时,应尽可能保证湿度传感器在同 一温度下工作。 如果与释放热量的电子元件共用一个印刷线路 板,在安装时应尽可能将SHTxx远离电子元件, 并安装在热源下方,同时保持外壳的良好通风。 为降低热传导,SHT1x 与印刷电路板其它部分的 铜镀层应尽可能最小,并在两者之间留出一道缝 隙 ( 参见图 13 ) 。 4.5 隔膜 采用隔膜可防止灰尘进入以保护传感器同时会减 少化学蒸汽的浓度。为获得最佳的响应时间,隔 膜后面的空气体积应减至最小。对于 SHT1X 封装 系列,盛世瑞恩推荐使用 SF1 型过滤罩以达到最佳 的 IP67 保护等级。 (1) 温度传感器通过了所有的测试,没有任何漂移。 亦 100%通过包装及电子测试。 4.6 光线 SHTxx 对光线不敏感。但长时间暴露在太阳光下或 强烈的紫外线辐射中,会使外壳老化。 4.7 用于密封和安装的材质 许多材质吸收湿气并将充当缓冲器的角色,这会 加大响应时间和迟滞。因此传感器周边的材质应 谨慎选用。推荐使用的材料有:所有的金属, LCP, POM (Delrin), PTFE (Teflon), PE, PEEK,PP, PB, PPS, PSU, PVDF, PVF 用于密封和粘合的材质(保守推荐):推荐使用充 满环氧树脂的方法进行电子元件的封装,或是硅 树脂。这些材料释放的气体也有可能污染 SHTxx(见4.2)。加工后应将传感器置于通风良好 处,或在50℃的环境中干燥24小时,以使其在封装 前将污染气体释放。 4.8 配线注意事项与信号传输的完整性 使SCK和DATA信号线相互平行以及使它们相互靠 近且距离超过10cm(如使用导线时),有可能导 致信号串扰和通讯失败。解决方法是在两个信号 线之间配置VDD和/或GND线。详情可参阅应用说 明“ESD、latch-up和EMC”。 如使用导线,应在电源引脚(VDD,GND)之间 应跨接一个100nF的电容,用以去耦滤波。 4.9 产品资质 本品经过了广泛的各种环境条件的测试。 请联系 Sensirion 获取详细信息。 标 准 环 境 温度循环 高温高压蒸煮 高温和湿度 盐雾试验 冷凝空气 冷冻循环 完全浸没 JESD22-A104-B -40℃ / 125℃, 1000cy JESD22-A110-B 2.3bar 125℃@5%RH JESD22-A101-B 85℃ 85%RH 1250h DIN-50021ss - -20 / +90℃, 100cy 30min 驻留时间 结 符合本手册 +2 %RH 的可逆漂 移 +2 %RH 的可逆漂 移 符合本手册 符合本手册 +2 %RH 的可逆漂 移 符合本手册 DIN 72300-5 品质测试 (摘录) 各种汽车化学品 表 9 4.10 ESD (静电释放) ESD静电释放符合MIL STD 883E标准method 3015(人 体模式±2KV)。电路闭锁测试依据JEDEC 17标准, 满足强制电流在±100 mA,环境温度Tamb = 80℃条件 下不闭锁。详情可参阅应用说明“ESD、latch-up、 EMC”。

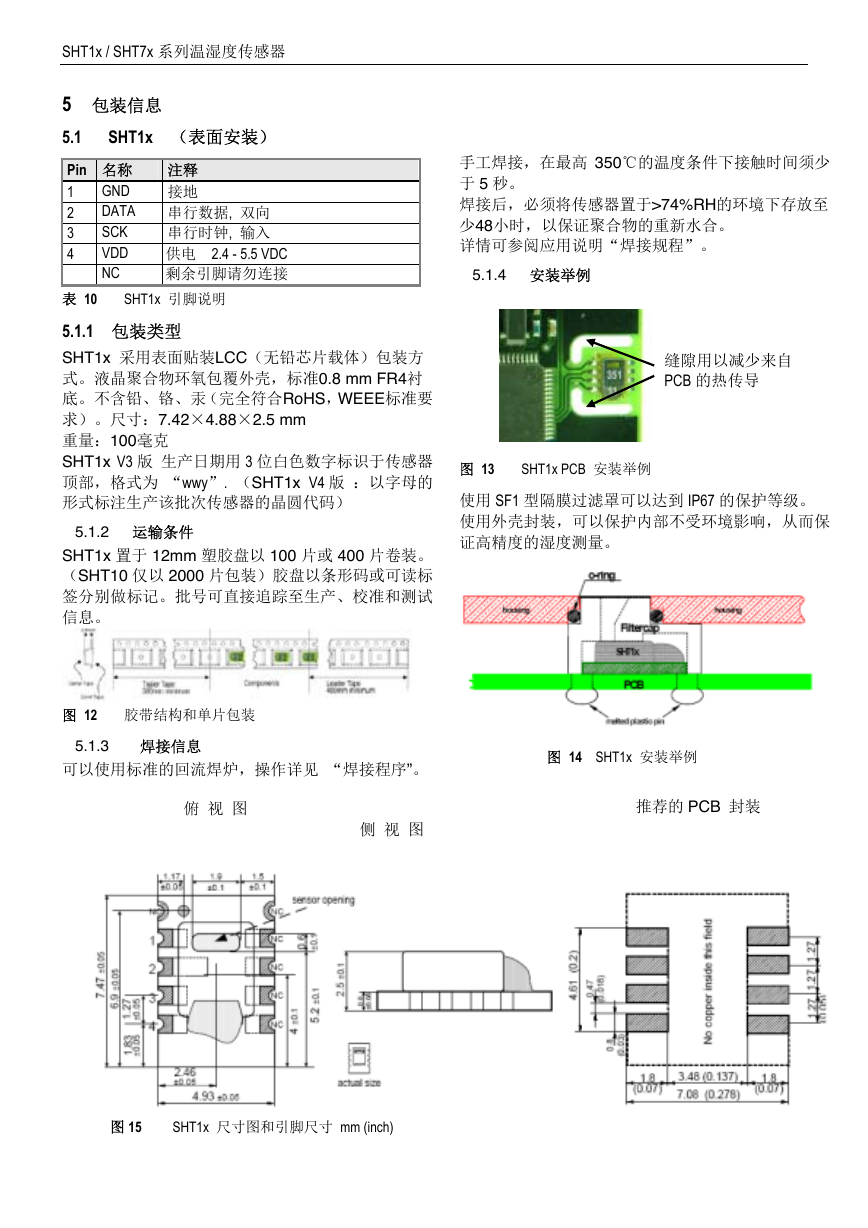

注释 接地 SHT1x / SHT7x 系列温湿度传感器 5 包装信息 5.1 SHT1x (表面安装) Pin 名称 GND 1 DATA 串行数据, 双向 2 SCK 串行时钟, 输入 3 VDD 4 供电 2.4 - 5.5 VDC NC 剩余引脚请勿连接 表 10 5.1.1 包装类型 SHT1x 采用表面贴装LCC(无铅芯片载体)包装方 式。液晶聚合物环氧包覆外壳,标准0.8 mm FR4衬 底。不含铅、铬、汞(完全符合RoHS,WEEE标准要 求)。尺寸:7.42×4.88×2.5 mm 重量:100毫克 SHT1x V3 版 生产日期用 3 位白色数字标识于传感器 顶部,格式为 “wwy”. (SHT1x V4 版 :以字母的 形式标注生产该批次传感器的晶圆代码) SHT1x 引脚说明 5.1.2 运输条件 SHT1x 置于 12mm 塑胶盘以 100 片或 400 片卷装。 (SHT10 仅以 2000 片包装)胶盘以条形码或可读标 签分别做标记。批号可直接追踪至生产、校准和测试 信息。 手工焊接,在最高 350℃的温度条件下接触时间须少 于 5 秒。 焊接后,必须将传感器置于>74%RH的环境下存放至 少48小时,以保证聚合物的重新水合。 详情可参阅应用说明“焊接规程”。 5.1.4 安装举例 缝隙用以减少来自 PCB 的热传导 SHT1x PCB 安装举例 图 13 使用 SF1 型隔膜过滤罩可以达到 IP67 的保护等级。 使用外壳封装,可以保护内部不受环境影响,从而保 证高精度的湿度测量。 图 12 胶带结构和单片包装 5.1.3 焊接信息 可以使用标准的回流焊炉,操作详见 “焊接程序”。 俯 视 图 侧 视 图 图 15 SHT1x 尺寸图和引脚尺寸 mm (inch) 图 14 SHT1x 安装举例 推荐的 PCB 封装

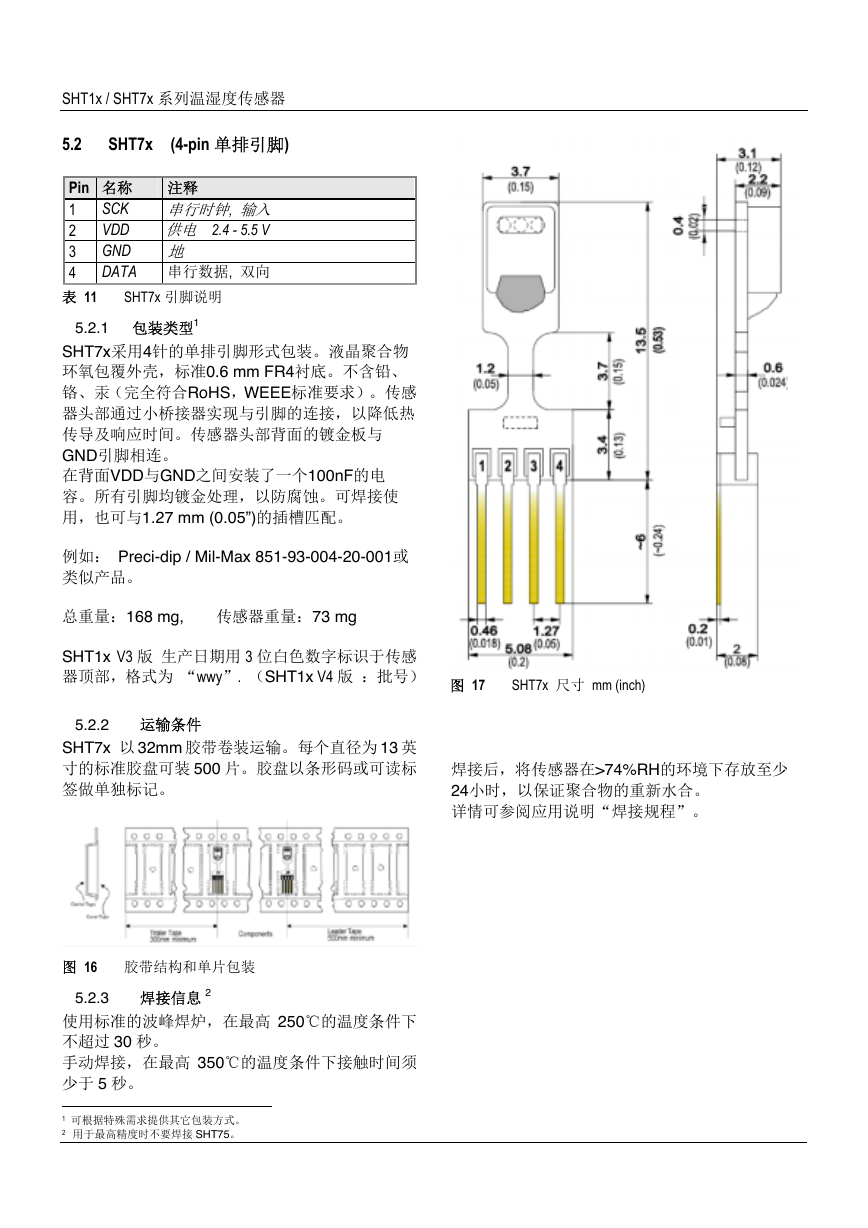

图 17 SHT7x 尺寸 mm (inch) 焊接后,将传感器在>74%RH的环境下存放至少 24小时,以保证聚合物的重新水合。 详情可参阅应用说明“焊接规程”。 SHT1x / SHT7x 系列温湿度传感器 5.2 SHT7x (4-pin 单排引脚) 注释 Pin 名称 1 2 3 4 表 11 SCK 串行时钟, 输入 VDD 供电 2.4 - 5.5 V GND 地 DATA 串行数据, 双向 SHT7x 引脚说明 5.2.1 包装类型1 SHT7x采用4针的单排引脚形式包装。液晶聚合物 环氧包覆外壳,标准0.6 mm FR4衬底。不含铅、 铬、汞(完全符合RoHS,WEEE标准要求)。传感 器头部通过小桥接器实现与引脚的连接,以降低热 传导及响应时间。传感器头部背面的镀金板与 GND引脚相连。 在背面VDD与GND之间安装了一个100nF的电 容。所有引脚均镀金处理,以防腐蚀。可焊接使 用,也可与1.27 mm (0.05”)的插槽匹配。 例如: Preci-dip / Mil-Max 851-93-004-20-001或 类似产品。 总重量:168 mg, 传感器重量:73 mg SHT1x V3 版 生产日期用 3 位白色数字标识于传感 器顶部,格式为 “wwy”. (SHT1x V4 版 :批号) 5.2.2 运输条件 SHT7x 以 32mm 胶带卷装运输。每个直径为 13 英 寸的标准胶盘可装 500 片。胶盘以条形码或可读标 签做单独标记。 图 16 胶带结构和单片包装 5.2.3 焊接信息 2 使用标准的波峰焊炉,在最高 250℃的温度条件下 不超过 30 秒。 手动焊接,在最高 350℃的温度条件下接触时间须 少于 5 秒。 1 可根据特殊需求提供其它包装方式。 2 用于最高精度时不要焊接 SHT75。
